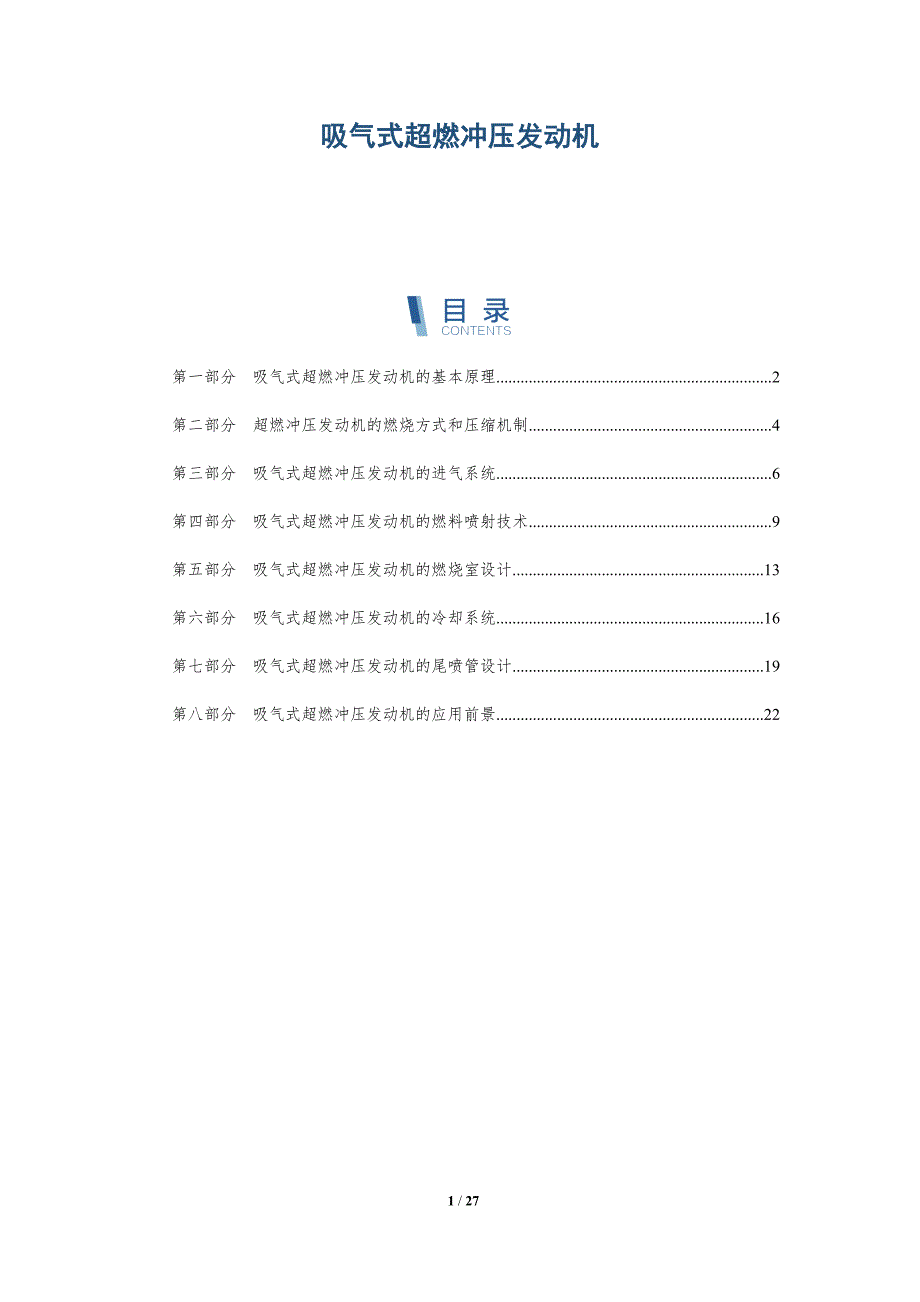

吸气式超燃冲压发动机 第一部分 吸气式超燃冲压发动机的基本原理 2第二部分 超燃冲压发动机的燃烧方式和压缩机制 4第三部分 吸气式超燃冲压发动机的进气系统 6第四部分 吸气式超燃冲压发动机的燃料喷射技术 9第五部分 吸气式超燃冲压发动机的燃烧室设计 13第六部分 吸气式超燃冲压发动机的冷却系统 16第七部分 吸气式超燃冲压发动机的尾喷管设计 19第八部分 吸气式超燃冲压发动机的应用前景 22第一部分 吸气式超燃冲压发动机的基本原理吸气式超燃冲压发动机的基本原理吸气式超燃冲压发动机（Scramjet）是一种超音速航空推进系统，其基本原理涉及以下关键步骤：1. 进气：* 空气以超音速（马赫数>5）进入发动机进气口 尖锥形进气道压缩空气，减速并增加其压力和温度 内部激波进一步减速空气，使其接近静止2. 燃料喷射：* 高度可燃的燃料（通常是氢气）被喷射到减速的空气中 燃料与空气混合，形成可燃混合物3. 超燃燃烧：* 混合物在超音速下燃烧，产生高压和高温的气体 燃烧在发动机燃烧室中连续进行，没有旋转机械4. 膨胀和加速：* 燃烧产生的热气体膨胀并加速，这会产生推力 发动机尾部的喷管将气体加速到发动机出口处。
基本特点：* 无旋转部件：Scramjet 没有旋转机械（如叶片或转子），从而降低了复杂性、重量和维护成本 超音速燃烧：与涡轮喷气发动机不同，Scramjet 在超音速下燃烧燃料，这需要先进的燃料喷射和燃烧技术 高比冲：由于超音速燃烧，Scramjet 具有更高的比冲（燃料效率）比传统航空发动机 高速度：Scramjet 通常用于超音速飞行（马赫数>5），使其适用于高超音速飞机和其他超音速应用技术挑战：Scramjet 的开发面临着以下主要技术挑战：* 燃料喷射：在超音速下实现稳定且有效的燃料喷射是一项挑战 超燃燃烧：在超音速条件下维持稳定的燃烧需要先进的燃烧器设计和燃料管理技术 材料耐热性：燃烧室和喷管等发动机部件必须能够承受超高温和高压环境 进气管理：进气道必须在广泛的飞行条件下有效地压缩和减速空气应用：Scramjet 的潜在应用包括：* 超音速飞机和航天飞机* 空天飞机* 高超音速导弹* 航天器推进系统发展现状：近年来，世界各国都在开展 Scramjet 技术的研发，包括以下里程碑：* 2002 年，NASA 进行了 X-43A Scramjet 飞行器试验，达到马赫数 6.83。
2019 年，中国成功测试了 Scramjet 发动机，持续燃烧时间超过 100 秒 2021 年，印度国防研究与发展组织 (DRDO) 进行了一次 Scramjet 飞行试验，持续时间为 5 秒，达到马赫数 6Scramjet 技术仍在不断发展，预计它将在未来几年为超音速和高超音速飞行开辟新的可能性第二部分 超燃冲压发动机的燃烧方式和压缩机制超燃冲压发动机的燃烧方式和压缩机制燃烧方式超燃冲压发动机采用超燃 (Scramjet) 燃烧方式，其特点是在高超声速气流下实现燃料和空气混合、点燃和燃烧，并释放大量热能与传统冲压发动机相比，超燃燃烧具有以下优势：* 没有机械压缩器：超燃燃烧利用高速气流的动能进行压缩，无需机械压缩器，这极大地减轻了发动机的重量和复杂性 高燃烧效率：由于燃烧发生在超声速气流中，燃料和空气混合更加充分，燃烧效率更高，可达 90% 以上 宽广的热力学窗口：超燃燃烧可在广泛的马赫数和高度范围内稳定工作，为超燃冲压发动机的应用提供了更大的灵活性压缩机制超燃冲压发动机采用独特的压缩机制来实现空气高效压缩：* 内嵌式斜激波：发动机进气道内安装斜激波发生器，以产生强烈的激波，将来流空气压缩至所需压力。
等压燃烧室：燃烧室设计为等压环境，以保持气流的超声速状态，并防止激波的形成这种设计避免了燃烧过程中的能量损失 膨胀/收缩喷管：燃烧室后的喷管通过膨胀和收缩来加速气流，并将其动力转化为推力具体燃烧过程超燃冲压发动机燃烧过程主要包括以下步骤：1. 燃料注入：燃料通过进气道中的喷射器注入到高速气流中2. 燃料-空气混合：高速气流将燃料雾化并与空气混合，形成可燃混合气3. 点火：点火装置通常位于燃烧室前方，用于点燃燃料-空气混合气4. 超燃燃烧：可燃混合气在超声速气流中快速燃烧，释放大量热能，使气流温度升高5. 热量释放和膨胀：燃烧释放的热量导致气体迅速膨胀，产生强大的推力6. 喷注：燃烧后，气流通过膨胀/收缩喷管，被加速至超声速，并转化为推力关键技术参数超燃冲压发动机的关键技术参数包括：* 马赫数范围：通常在 4-8 马赫* 高度范围：通常在 20-60 公里* 燃烧效率：大于 90%* 推重比：在 10 以上* 比冲：在 1500-2500 秒应用前景超燃冲压发动机具有高超声速飞行、高效、轻量化等优点，在以下领域具有广阔的应用前景：* 高超声速飞机：实现 5 倍音速以上的高超声速飞行 空间发射器：作为助推器，降低航天发射成本。
军事应用：超声速巡航导弹、高超声速滑翔弹等第三部分 吸气式超燃冲压发动机的进气系统关键词关键要点吸气式超燃冲压发动机的进气道设计1. 进气道的设计必须满足高超声速气流的压缩和减速要求，以实现超燃燃烧所需的高温高压条件2. 进气道内壁通常采用耐高温材料和防热涂层，以承受高超声速气流产生的高热负荷3. 进气道的几何形状和尺寸对发动机性能至关重要，需要针对不同的飞行马赫数和工况进行优化吸气式超燃冲压发动机的进气调节系统1. 进气调节系统能够通过控制进气道几何形状或气流状态，调节发动机的进气量和压缩比2. 进气调节系统包括可变进气道几何、可调喷口、进气旁路等结构，可以实现发动机在不同飞行工况下的稳定工作3. 进气调节系统的性能和响应速度对发动机推力调节和稳定性有重要影响吸气式超燃冲压发动机的进气控制系统1. 进气控制系统负责监测和控制进气道的参数，包括进气压力、温度和流向2. 进气控制系统采用传感器、执行器和控制算法，实现进气调节系统的自动化控制3. 进气控制系统可以提高发动机的操控性、稳定性和效率吸气式超燃冲压发动机的进气防喘振技术1. 超燃冲压发动机在某些工况下容易发生进气喘振，导致发动机性能下降或损坏。
2. 进气防喘振技术包括进气口设计的优化、安装脉冲消除器、采用主动控制等方法3. 进气防喘振技术对于确保发动机稳定可靠运行至关重要吸气式超燃冲压发动机的进气冷却技术1. 高超声速气流在进气道内会产生大量热量，需要采用冷却技术来降低进气道温度，保护其结构完整性2. 进气冷却技术包括辐射冷却、对流冷却和喷雾冷却等方法3. 进气冷却技术的优化有助于提高发动机的使用寿命和可靠性吸气式超燃冲压发动机的进气集成技术1. 吸气式超燃冲压发动机进气系统需要与其他子系统集成，包括燃油系统、点火系统和控制系统2. 进气系统与其他子系统的集成优化能够提高发动机的整体性能和可靠性3. 进气集成技术的发展趋势是采用模块化设计、自动化控制和先进材料吸气式超燃冲压发动机的进气系统吸气式超燃冲压发动机（SHScramjet）的进气系统是发动机的一个关键部件，其设计对于发动机性能至关重要它负责捕获和压缩入口气流，为燃烧室提供所需的条件进气道进气道是进气系统的主要部件，负责捕获和压缩入口气流其设计取决于飞行速度和发动机尺寸等因素 前半段：前半段呈圆锥形，可产生激波，将来流减速并增加其压力 后半段：后半段通常是可变几何形状，用以调整流道面积，以适应不同的飞行条件和发动机工作模式。
进气隔离器进气隔离器位于进气道后方，其目的是分离入口气流中的边界层，防止其进入燃烧室边界层是由发动机外壳引起的湍流区域，其温度和压力与核心气流不同隔离器通常采用以下设计：* 中心锥体：中心锥体位于进气道中心，可将边界层偏转到进气道壁面 环形壁面：环形壁面围绕中心锥体，形成一个通道，将边界层排放出去斜激波压缩器斜激波压缩器是安装在进气隔离器后的超音速压缩部件它利用一系列斜激波将核心气流进一步压缩斜激波是通过楔形或锥形构件产生的，这些构件将气流偏转并产生压力上升进气管理系统进气管理系统负责调节进气系统，以适应不同的飞行条件和发动机工作模式其主要组件包括：* 可变几何形进气道：可通过调节后半段面积来改变进气道的流道面积 进气隔离器门：可调节进气隔离器面积，以控制边界层排放 斜激波压缩器门：可调节斜激波压缩器的表面积，以控制核心气流压缩比进气系统关键技术吸气式超燃冲压发动机进气系统的设计面临着以下关键技术挑战：* 高超声速气动：在高超声速下，气体行为变得复杂，需要先进的气动设计工具和技术 边界层分离：确保有效的分离边界层对于维持燃烧室稳定运行至关重要 进气管理：进气管理系统必须能够快速响应飞行条件变化，以优化发动机性能。
热防护：进气系统在高超声速飞行时会经历极端热量，需要采用先进的热防护技术结论吸气式超燃冲压发动机的进气系统是一个复杂的系统，对于发动机的整体性能至关重要其设计需要考虑高超声速气动、边界层分离、进气管理和热防护等关键技术挑战随着这些挑战的不断解决，吸气式超燃冲压发动机有望成为未来高超声速飞行器的主要动力装置第四部分 吸气式超燃冲压发动机的燃料喷射技术关键词关键要点液体燃料喷射技术1. 高压喷射：利用高压燃料泵和精密喷嘴，将液体燃料雾化成微小液滴，提高燃料与空气的混合效率，增强反应强度2. 多点喷射：采用多个喷射点，以保证燃料在燃烧室内的均匀分布，减少局部富燃或贫燃区域，优化燃烧过程3. 主动喷射控制：通过电子控制系统，根据发动机工况实时调整喷射时序、喷射量和喷射压力，实现对燃料喷射过程的精确控制，提高发动机效率和稳定性气体燃料喷射技术1. 气体燃料存储：采用高压储罐或液态气化器，将气体燃料储存和运输，并通过调节器控制燃料压力，满足发动机工况需求2. 喷射器设计：专门针对超燃冲压发动机工况设计喷射器，确保气体燃料的均匀混合和稳定点火，防止燃油回流和堵塞3. 混合增强技术：采用湍流发生器、喷嘴优化等手段，增强气体燃料与空气的混合，提高燃烧效率。
混合燃料喷射技术1. 混合燃料选择：探索液体燃料与气体燃料（如甲烷、氢气）的混合使用，充分利用两种燃料的优点，提高发动机性能2. 混合喷射策略：研究液体燃料与气体燃料的最佳混合比例和喷射策略，优化混合燃料的燃烧过程和发动机效率3. 稳定性控制：通过反馈控制系统或其他技术措施，实时监测和调节混合燃料的燃烧稳定性，确保发动机的安全性和可靠性增材制造喷射技术1. 结构优化：利用增材制造技术，优化喷射器内部结构，减轻重量，提高强度，实现复杂形状的制造2. 材料创新：采用耐高温、耐腐蚀的先进材料，提升喷射器的使用寿命，满足超燃冲压发动机严苛的环境要求3. 定制化设计：增材制造技术赋予了设计人员更大的自由度，可以根据具体发动机工况定制喷射器，提高喷射效率和发动机性能数字孪生喷射模拟技术1. 仿真建模：建立完整的喷射器及燃烧室数字孪生模型，模。
