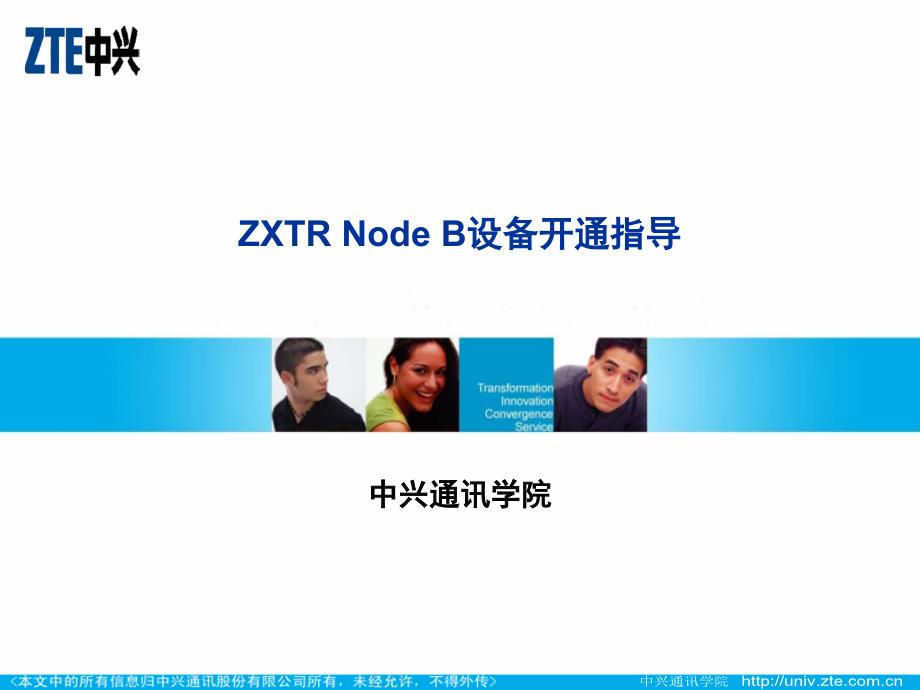

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,http:/,中兴通讯学院,http:/,中兴通讯学院,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,谢 谢！,Thank you!,精诚服务 凝聚客户身上！,http:/,中兴通讯学院,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,http:/,中兴通讯学院,ZXTR Node B设备开通指导,中兴通讯学院,学习目标,学习完此课程，您将会：,了解,B8300,设备概况,了解,B8300,开通流程,掌握,B8300,数据配置,课程内容,B8300,设备介绍,B8300,开通准备,B8300,数据配置,4,多模紧凑型,BBU,ZXSDR B8300,环境适应性强,接口丰富 组网灵活,安装灵活，可独立安装、挂墙安装，降低对机房的要求，提高与,2G,设备共站率,3U,采用中兴通讯统一软基站平台的多模紧凑型,BBU,，与,LTE,、,GSM,等共平台,Iub,接口支持,E1STM-1CSTM-1GEFE,等接口,支持全基带池交换，基带资源共享,根据话务量灵活调度基带资源，适应各种话务分布场景，节约设备成本，降低资产闲置率,容量最大、每载扇功耗最低,扩展能力强，支持多模和,LTE,平滑演进,支持,81,载扇,每载扇的功耗业界最低,整机功耗：,130W,（,S666,）,100W,（,S333,）,支持更多基带板槽位，可满足,TD,、,LTE,、,GSM,等多种制式未来演进、融合的扩展需求,支持,TD-SCDMA S999+TD-LTE,至少,3,个,20M 2*2MIMO,，兼顾一定容量的室内覆盖,满足在引入,A,、,C,频段后更多容量需求,B8300,单板介绍,单板满配置图,控制和时钟板,CC,：提供,GPS,接口、本地操作维护网口、,FE,电口和光口,网络交换板,FS,：支持,IQ,数据交换，提供,4,个光口用于,BBU,级联,基带处理板,UBPI,：支持,9,载波，提供,3,个,2.5G,光口，支持,Ir,接口,现场告警板,SA,：支持,8,路,E1,，提供环境监控接口。
STM-1,网络接口板,NIS,：提供两路信道化,STM-1,课程内容,B8300,设备介绍,B8300,开通准备,B8300,数据配置,B8300,开通准备,开通工具软件准备,设备上电,对接参数规划,B8300,开通准备,页面布局参考,B8300,开通准备,开通工具软件准备,OMCB,操作维护终端,B8300,版本软件,OMCB,版本要与,B8300,的版本配套开通工具软件准备,页面布局参考,B8300,开通准备,设备上电,设备连线检查,电源线连接检查、,Iub,和,Ir,口线缆连接检查、,GPS,线缆连接检查、,E1,阻抗匹配检查,设备上电,B8300,上电、,R8918,或,R21,等,RRU,设备上电,设备上电,页面布局参考,B8300,开通准备,对接数据规划,Iub,使用,ATM,承载,ATM,地址；,AAL2,的链路数目、,VPI/VCI,、服务类型、带宽；,AAL5,的,NCP,、,CCP,、,ALCAP,、,IPOA,的对接数据；,本地小区,ID,、载波资源规划Iub,使用,IP,承载,NodeB,接口地址、,GIPI,接口地址；,SCTP,偶联的本端端口号、对端端口号、,CCP,偶联流的数目；,本地小区,ID,、载波资源规划。
对接数据规划,页面布局参考,课程内容,B8300,设备介绍,B8300,开通准备,B8300,数据配置,ATM,和,IP Over FE,配置流程对比,相同点：,管理网元配置；,无线模块配置；,设备配置；,不同点：,模块创建：需要选择,ATM,方式或者全,IP,方式；,传输模块配置：,ATM,方式配置,AAL2,、,AAL5,；,IP,方式配置接口,IP,和偶联,页面布局参考,B8300,数据配置流程,ATM,方式的数据配置流程,B8300,数据配置流程,IP Over FE,方式的数据配置流程,B8300,数据配置,创建管理网元,在,TD UTRAN,子网,节点创建,B8300,管理网元,选择与前台配套的软件版本,填写,IP,地址或,IPOA,地址,其他参数根据实际情况填写,B8300,数据配置,创建模块,在创建的,B8300,管理网元下的,【,主用配置集,】,上创建模块,传输类型选择,ATM,或者全,IP,ATM,方式修改,ATM,地址,SNTP,配置中配置,SNTP,服务器地址,B8300,数据配置,设备配置,在,B8300,管理网元的,【,主用配置集,】,下的,【,设备配置,】,上创建机架,创建对应的单板,Iub,口传输介质配置,Ir,口传输介质配置,RRU,配置,GPS,配置,B8300,数据配置,Iub,口传输介质配置（,ATM,方式）,E1,配置：配置,SA,单板后默认增加,8,条,E1,，可以增加,SE,单板再增加,8,条,E1,ATM,方式下的信道化和非信道化,STM-1,配置：在,NIS,单板的光口配置中选择,ATM-Stm1,或者,Chn-Stm1,设备配置,B8300,数据配置,Iub,口传输介质配置（,IP,方式）,FE,配置：在,CC,单板上选择,FE,口配置，每个,CC,单板只有一个,FE,口可以使用，参数默认,设备配置,B8300,数据配置,Ir,口传输介质配置,在,UBPI,上选择光口配置；,三种不同传输距离的,2.5G,光口类型，根据实际的传说情况选择最接近的。
光口特性中的“备选”用于环形组网设备配置,B8300,数据配置,RRU,配置,在,UBPI,上选择,RRU,配置；,RRU,类型选择支持,Ir,接口的,RRU,：,R8918(R8918A),、,R21(R21A),；,R8918,支持链型、多点连接和环形组网；,天线配置中选择支持智能天下的数目设备配置,B8300,数据配置,GPS,配置,在,CC,板上选择,GPS,配置；,GPS,电缆长度根据实际填写；,其他参数默认；,设备配置,B8300,数据配置,承载链路配置,在创建的模块下展开,【,传输配置,】,子树，进入承载链路配置 ；,选择承载物理介质属性,E1,或者信道化,Stm1,；,E1,号中选择实际使用的,E1,链路；,对于信道化,STM-1,不需要配置承载链路；,传输模块配置,ATM,方式,B8300,数据配置,传输链路配置,在创建的模块下展开,【,传输配置,】,子树，进入传输链路配置 ；,根据规划数据配置,AAL2,和,AAL5,链路资源；,对于,E1,和信道化,Stm-1,可以根据,E1,数目自动生成传输链路数据；,传输模块配置,ATM,方式,B8300,数据配置,全局端口配置,选择,【,传输配置,】,下的,【,全局端口,】,进入配置界面；,工作模式选择,IP Over Ethernet,；,架,/,框,/,槽为,CC,板槽位；,端口号即,FE,端口号；,传输模块配置,IP Over FE,方式,B8300,数据配置,IP,网络接口配置,选择,【,传输配置,】,下的,【IP,网络接口,】,进入配置界面；,IPID,自定义后续引用表示,IP,；,全局端口号与,FE,端口号对应；,IP,地址即,NodeB,地址,传输模块配置,IP Over FE,方式,B8300,数据配置,偶联配置,“偶联号”自定义编号。
本端端口号”、“对端端口号”与,RNC,协商确定IPID”,引用,IP,网络接口中的配置，代表本端,IP,远端,IP,地址”,RNC,配置的控制面地址用户类型”,1,条,NCP,，流标识为,0,，,15,条,CCP,其他参数默认传输模块配置,IP Over FE,方式,B8300,数据配置,OMCB,连接配置,在,【,传输配置,】,节点创建,OMCB,连接只能配置一条,OMCB,连接架,/,框,/,槽为,CC,单板槽位OMCB,链路号自定义IPID,引用,IP,网络接口的配置操作维护网关为,GIPI,接口地址IP QOS,系统自动生成传输模块配置,IP Over FE,方式,B8300,数据配置,无线模块配置流程,B8300,数据配置,创建天线系统,【,无线参数,】,模块下选择,【,天线系统集合,】,；,将已配置的,RRU,加入对应的天线系统；,天线类型根据安装情况填写；,其他参数默认无线模块配置,B8300,数据配置,创建物理站点,在,【,无线参数,】,节点创建站点；,选择站点类型，用户标识和站点号根据规划填写无线模块配置,创建扇区,在以创建的站点上右击创建扇区；,选择对应的天线系统；,超级小区需要增加扇区分区数。
无线模块配置,B8300,数据配置,扇区载波集合配置,在已创建的扇区下进入扇区载波集合配置；,根据规划添加载波资源；,每个扇区最多配置,9,个载波无线模块配置,B8300,数据配置,本地小区配置,在已创建扇区上右键选择,【,创建本地小区,】,；,本地小区标识属于对接参数；,小区载波引用,【,扇区载波集合,】,的配置,；,扇区载波号自定义；,无线模块配置,B8300,数据配置,整表同步,数据配置完成后进行整表同步，整表同步是将后台所有配置数据同步到前台替代前台原有的,ZDB,文件，操作后,CC,单板重启加载新的,ZDB,文件，在已创建的,B8300,管理网元上右键选择,【,整表同步,】,小结,B8300,重新加载新的配置数据后开通工作已经结束，后续进入业务验证和故障处理阶段,数据配置流程和步骤也适用于其他类型的,NodeB,设备,小结,其他内容,。
