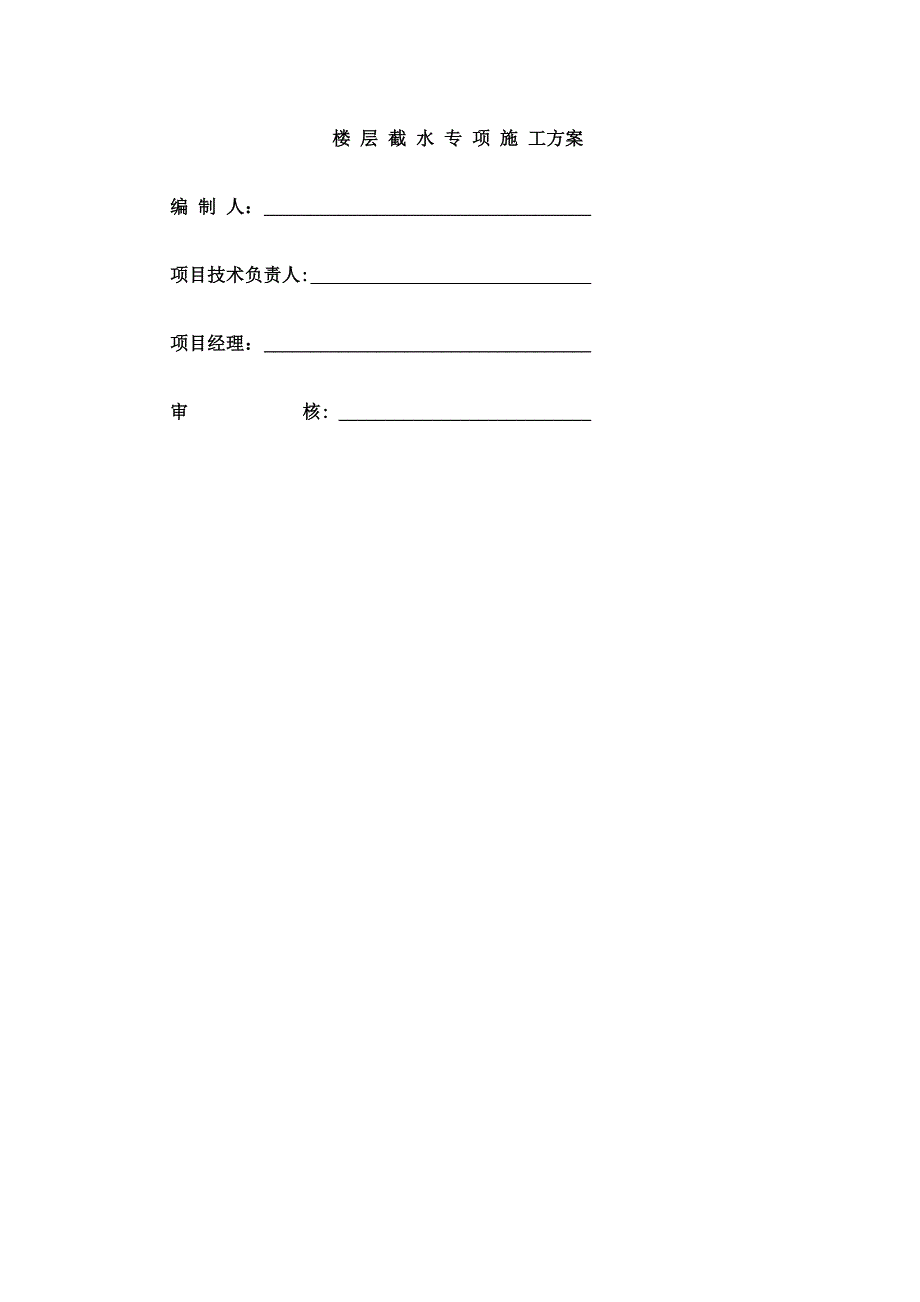

楼 层 截 水 专 项 施 工方案编 制 人： 项目技术负责人: 项目经理： 审 核: 一、 工程概况 1二、 施工准备 4三、 施工工艺 6四、 附件：楼层截水平面示意图 12、工程概况1.1建设概况本项目位于表2.1.1建设概况序号名 称备注1工程名称2建设单位3设计单位4勘察单位5监理单位6施工单位7安监单位8质监单位各拟建建筑物结构特征详见表2.1-2表2.1-2建筑物结构特征表建筑编号建筑层数基础形式结构类型楼盖结构建筑高度（m）1.2楼层截水工程概况为采用SSGF新体系施工工艺，即铝模+爬架+外墙全剪+全穿插施工工艺， 新体系的核心为主体操作层以下的各项工序合理穿插，为实现项目400+工期计划 和全穿插施工，内外墙各工序穿插施工正常运转，避免因楼层施工用水、主体结 构施工用水及雨水管理不善对其它工序成品及精装修工程造成污染或损坏，而引 入楼层截水施工工艺，特编制本施工方案，指导现场的楼层截水施工通过人为的管理有组织的对楼层内施工用水及雨水等进行临时封堵、结 构封堵、截流或者引流，保证室内楼层N-5层及以下楼层（N为主体结构施工层， N-5层为爬架下两层，电梯到达层，砌筑工程穿插施工层）除了楼梯间为用水湿 区外其他均为无水状态；室外外墙面N-1层楼面以下（设置第二道外墙截水槽） 外墙面无砼浆料及污水污染外墙腻子面层，从而保证内外墙各工序穿插施工的正 常运转。
楼内墙5F~屋面层，外墙5层楼面第一道外墙截水施工，具体的每层设置情况如下表所示;楼层截水设置概况表截水系统截水方式简要做法截水设置位置（道数）截水标准干区截水（电梯厅及户内房间）放线洞N-3及以上铁皮临时保护，N-4层结构封堵（封堵）N-4层结构封堵；N-5层室内 无水状态 （7层结构 施工时，5 层楼面开 始第一道楼层截水 封堵，排水管汇水至 首层后再 集中接管 排至地下室）穿料口N-2、N-3设置盖板及水泥 砂浆封堵，N-4层结构封堵 （封堵）N-2、N-3临时封堵2 道，N-4层一道结构封 堵；烟道口N-2、N-3砌筑挡水反坎、盖板及水泥砂浆封堵；（封堵）N-6层烟道安装吊洞；N-2、N-3临时封堵2 道，N-6层烟道安装吊洞（吊洞位置防水及时施工）；塔式布料机口N-2及以上砂浆临时挡水 反坎，N-3层设置盖板及水 泥砂浆封堵，N-4层结构封 堵；（封堵）N-3层临时封堵1道，N-4层结构封堵1道；风井、水电井 口N-3、N-4设置盖板及水泥砂浆封堵；（封堵）N-3、N-4临时封堵2道；卫生间排水口N-2层、N-3层临时封堵沉 箱试水，N-4层正式排水立 管安装完成（引流）N-4层正式排水立管 安装完成引流至首 层；N-5层室内 无水状态（7层结构 施工时，5 层楼面开 始第一道 楼层截水阳台排水口N-4层正式排水立管安装完成（引流）N-4层正式排水立管 安装完成引流至首 层；电梯井道N-3、N-4井道各设置漏斗 截水引流至楼梯排水管； 每层门口位置设置15 0高 挡水反坎；N-5层及以下每层硬封闭；（引流）N-3、N-4井道截水引 流2道至楼梯间临时 排水管;每层门口 150 高挡水反坎1道；引流，排水管汇水至首层后再集中接管排至地下室）湿区截水（消防楼梯及外墙）消防楼梯间休息平台N-1层及以下每层休息平 台设置临时用水槽，楼梯休 息平台四周砌筑挡水反坎， 并设置地漏引流至楼梯间 排水管；（封堵+引流）N-1层及以下每层休 息平台设置临时用水 槽，四周砌筑挡水反 坎，每层设置地漏引 流至楼梯间排水管楼梯间N-5层及以下无水状态消防楼梯间 梯段踏步N-3、N-4楼梯梯段两侧设 置引流槽，引流至楼梯间 排水管；（引流）N-3、N-4楼梯梯段两侧设置引流槽2道；外墙面N层楼面（下1m最高点）、N-1层楼面各设置一道外 墙面截水槽（引流）N层楼面（下1m最高 点）、N-1层楼面设置 外墙面截水槽2道外墙N-2、N-3层以下无砼污染外墙面外窗户防水N-4层及以下外窗扇安装 完成，雨天窗户关闭N-4层及以下外窗扇 防水砼泵管清洗排水系统电梯井道排 水塔式布料机预留洞位置设置200mm套管排至N-3 层，砼泵管清洗污水通过方形集水槽收集沉淀后排 至N-3层电梯井道漏斗截水槽内，再引流至N-4层 楼梯间临时排水管；砼泵管清洗污水有效处理二、施工准备2.1材料准备(1) PVC 管：管径 160、110、75, 75 地漏，75 弯头，110 弯头，160 与 110直接，110直通，160直通，160与110两通，110三通(2) 30X3厚角铁，160管码，110管码，截水槽，白色耐候玻璃胶，膨 胀螺栓。
3) 强力双面胶、PVC管连接胶水4) 钢尺、冲击钻、手磨机、扳手、铁锤等辅助工具5) 不锈钢 U 型槽：80mmX 100mmX 150mm，厚度为 1.0mm；2.2人员准备及组织架构建立项目引进专业内外墙截水班组负责内外墙截水系统的安装及维护工作，除 结构封堵、卫生间、阳台正式排水立管安装以外所有工作；项目设立以项目经理为组长，生产经理及安全主管为副组长，安全员、各 栋号长及截水班组长为组员的内外墙截水小组，负责项目截水工作的检查、监督、 整改及维护等工作；小组制定专项检查验收表2.3技术准备2.3.1技术交底:专业内外墙截水班组进场后，由项目总工进行技术交底， 并经过样板施工认可后，方可开始大面积施工2.3.2楼层截水系统平面布置图(详见附件)三、施工工艺总体做法将楼层划分为二个区域：干区和湿区；“干区”为电梯前室及户 内房间、楼梯梯段；“湿区”为消防楼梯休息平台及外墙；干区截流做法采用封 堵加引流，湿区截流做法采用设雨水及施工用水收集点加引流系统为保证楼栋 1-4层外墙贴砖效果，在3、4层大线条以上做一次截水系统外，另在19号楼3 层楼面2层样板房顶板做2.0厚聚合物水泥防水涂料，遇墙或者反坎上翻150mm 高。
聚合物水泥防水涂料施工工艺流程：清理基层f细部节点部位附加层施工f 第一次涂刷聚合物水泥防水涂料…第二次涂刷聚合物水泥防水涂料f第三次涂刷 聚合物水泥防水涂料f检查修理3.1干区截水系统1、 结构封堵部位：厨房烟道预留洞口（烟道安装完后吊洞封堵）、吊线孔、 模板传料口、塔式布料机口2、 临时封堵部位：水电井预留洞口、风井3、 引流部位：电梯井道、阳台排水管孔、卫生间排水孔4、 放线洞铁皮临时保护：放线洞在N-4层进行结构封堵，每次放线洞进行 结构封堵前需要将控制点通过激光铅垂仪投射到N-4层楼面保护，N-3层及以上 楼层放线洞采用活动铁皮进行临时保护详见附图三，铁皮表面做警示标志；活动 铁皮必须单边固定稳固，不得出现松动的掉落的情况；5、 穿料口、厨房烟道口临时封堵：穿料口及烟道口在N-2、N-3层两层临时设置18mm厚模板封盖，长水泥钉固定稳固，周边水泥砂浆封堵密实；烟道临时 封堵要求砌筑反坎平齐后再封板砂浆封堵，盖板及水泥砂浆封堵要求周边方正， 高度统一，封堵密实，试水不渗漏穿料口及烟道口临时封堵盖板向上逐层周转 使用，穿料口、烟道口临时封堵详见附图一、二；5、 水电井、风井洞口临时封堵：因为水电井及风井位置设置有成型的砼结 构反坎，为防止施工用水及雨水进入截水层以下，在N-3、N-4水电井反坎门槛位 置设置斜盖板，周边用水泥砂浆封堵密实，斜盖板根据水电井及风井尺寸切割配 套，向门槛方向找3%的坡度，水电井、风井洞口临时封堵盖板向上逐层周转使用， 临时洞口封堵详见附图四；6、 塔式布料机预留洞口截水： 楼砼浇筑采用18m臂长的塔式布料机，布料机机脚落在N-2层楼面，为了保证N-4层无水状态，N-2层及以上塔式布料 机预留洞口四周设置临时挡水坎，N-3层模板封盖，周边水泥砂浆封堵密实，N-4 层结构预留洞口封堵；7、干区截水结构封堵要求：放线洞、穿料口、塔式布料机口结构封堵前， 施工缝位置要凿毛到位，界面湿润，钢筋提前除锈；铝模深化阶段，在预留洞口 位置四周板底预留150*10的抹灰压槽，模板支模要卡入抹灰压槽内，模板拆除后， 底部压槽位置用砂浆收面平整，满足装修要求；砼浇筑振捣密实，拆模时间符合 相关要求，不得提前拆模；8、 厨房烟道安装完成后吊洞封堵要密实，吊洞完成后及时做小圆弧角及涂 刮2mm厚聚合物水泥防水砂浆，不得出现烟道渗漏的情况；9、 卫生间截水引流：根据施工工序穿插安排，N-2层进行结构试水（圆弧角施工），N-3层进行结构防水施工及二次试水，N-4层安装正式的卫生间排水立 管，考虑到N-2、N-3层无装修工程穿插，不对该楼层进行截水，仅对N-2、N-3 层临时封堵闭水试验，卫生间积水最终通过N-4层正式的排水立管引流至首层地 面；10、 阳台截水引流：阳台的截水与卫生间相似，均通过N-4层正式排水立 管引流至首层地面；11、 电梯井道截水引流：施工用水及雨水排放至电梯井，在电梯门口位置 砌筑150mm高水泥砂浆反坎，在N-3、N-4层楼面电梯井道四周使用1mm薄铁片拼 装成“漏斗”型，铁片与剪力墙交接位置满打玻璃胶防水，采用水泥钉固定，在 最低点接1根管径110的PVC管，使用管码悬吊PVC管平行电梯门洞出20cm位置， 水管按3%的坡度引流至最近楼梯排水管，详见附图5。
附图一：厨房烟道预留孔封堵 附图二：铝模板传料孔封堵附图三：吊线孔封堵用活动铁片 风井预留洞口封堵附图四水电井预留洞封堵附图五电梯井排水做法3.2湿区截水系统1、 封堵部位：休息平台反坎、管边封堵（砼泵管）；2、 引流部位：楼梯梯段踏步、楼梯休息平台、外墙面； 3、其他部位：外窗户防水;4、湿区楼梯休息平台截水封堵及引流做法：消防楼梯休息平台有临时消防泵管（消防临永结合）、临时给水管、临时排水管、临电电缆套管（穿电子灯带） 穿楼板设置（具体布置详见平面图），在N-1层及以下楼梯间踏步边及施工用水 区设置防水砂浆150mm高反坎，反坎宽度100mm,长度洞口宽度每边搭接100mm， 楼梯无水区及施工用水区设置排水地漏引流至楼梯间临时排水管；反坎要求：高 度一致，横平竖直，挡水有效不得出现渗漏附图六消防楼梯休息平台截水示意图附图七消防楼梯休息平台截水布置5、湿区消防楼梯间梯段梯段踏步做法：在N-3层、N-4层楼梯段两侧设置 引流槽，引流槽及水平排水管材料向上逐层周转使用，实量楼梯梯板长度，将管 径160PVC管对半切开，PVC管长度应大于梯板长度20cm，依照楼梯梯板长度，将 30X3厚角铁切断；沿梯板底部边角粘贴强力双面胶，将切割好的角铁通过强力 双面胶固定在梯板底部，并使用膨胀螺栓固定，每条角铁必须保证有3颗膨胀螺 栓。
将30X3厚角铁按30cm/段长度切断，将管码焊接在30X3后角铁上，使 用膨胀螺栓垂直固定于梯板侧边，每条PVC截水槽必须保证两道管码将对半切好的160PVC管套进管码，下方使用160与110直接通过管井110 接往楼梯间竖向排水立管附图八 消防楼梯踏步板侧引流布置6、外墙面截水引流系统(1) 施工位置：N-1层楼面下1.0m (。
