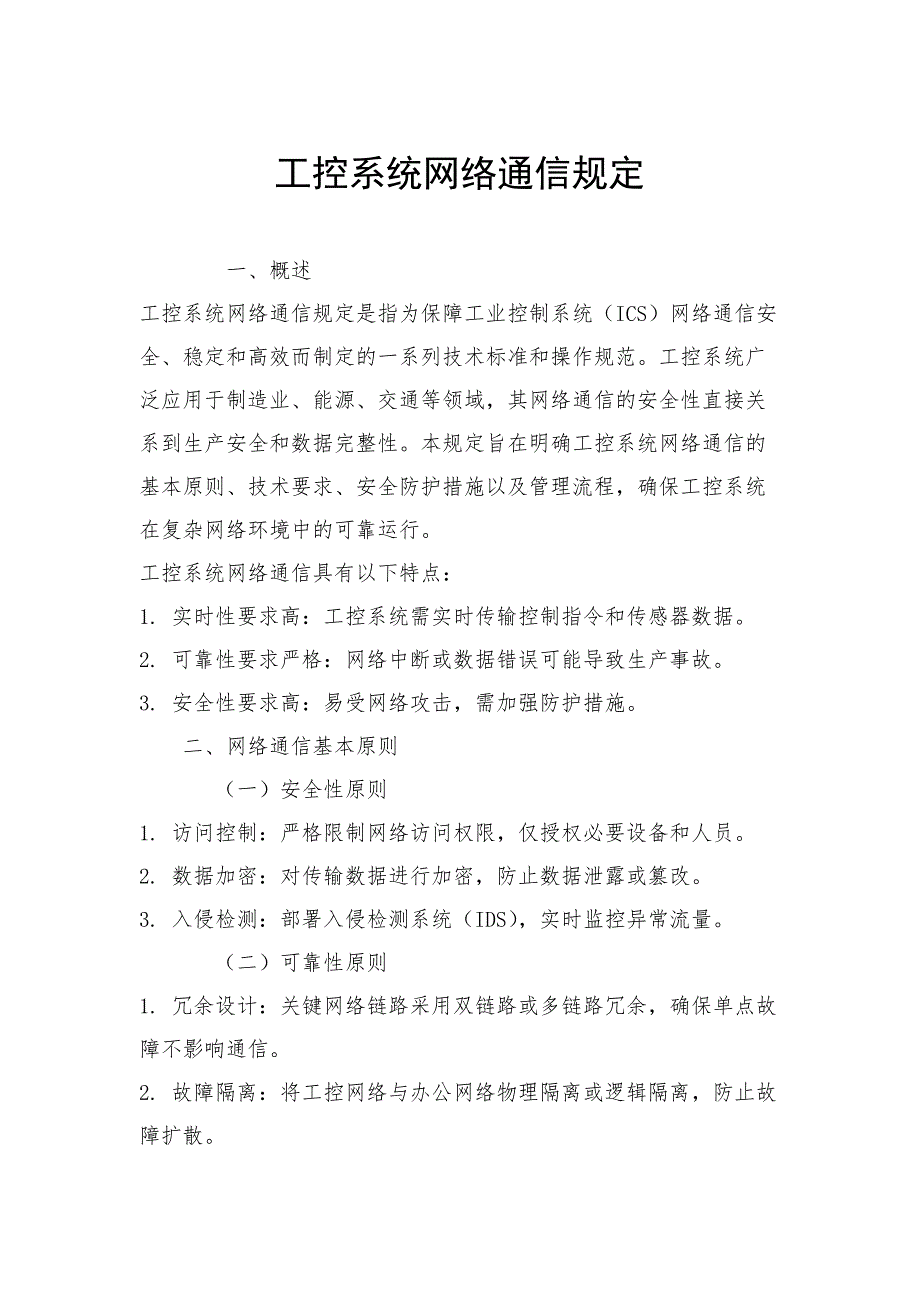

工控系统网络通信规定 一、概述工控系统网络通信规定是指为保障工业控制系统（ICS）网络通信安全、稳定和高效而制定的一系列技术标准和操作规范工控系统广泛应用于制造业、能源、交通等领域，其网络通信的安全性直接关系到生产安全和数据完整性本规定旨在明确工控系统网络通信的基本原则、技术要求、安全防护措施以及管理流程，确保工控系统在复杂网络环境中的可靠运行工控系统网络通信具有以下特点：1. 实时性要求高：工控系统需实时传输控制指令和传感器数据2. 可靠性要求严格：网络中断或数据错误可能导致生产事故3. 安全性要求高：易受网络攻击，需加强防护措施 二、网络通信基本原则 （一）安全性原则1. 访问控制：严格限制网络访问权限，仅授权必要设备和人员2. 数据加密：对传输数据进行加密，防止数据泄露或篡改3. 入侵检测：部署入侵检测系统（IDS），实时监控异常流量 （二）可靠性原则1. 冗余设计：关键网络链路采用双链路或多链路冗余，确保单点故障不影响通信2. 故障隔离：将工控网络与办公网络物理隔离或逻辑隔离，防止故障扩散3. 定期维护：定期检查网络设备，及时更换老化设备 （三）标准化原则1. 协议统一：优先采用工业标准协议（如Modbus、OPC UA），避免兼容性问题。
2. 设备认证：选用经过安全认证的网络设备，确保设备自身安全性3. 配置规范：统一网络设备配置，减少人为操作错误 三、技术要求 （一）网络架构设计1. 分层设计：工控网络可分为管理层、控制层和设备层，各层级隔离 （1）管理层：负责数据监控和管理，可连接办公网络 （2）控制层：传输实时控制指令，需高可靠性 （3）设备层：连接传感器和执行器，需抗干扰能力2. 子网划分：按功能划分子网，例如PLC子网、传感器子网等，减少广播域 （二）通信协议要求1. Modbus协议：- （1）采用Modbus TCP或Modbus RTU，优先使用TCP版本 （2）设置合理的IP地址范围，禁止广播攻击2. OPC UA协议：- （1）支持跨平台通信，安全性高于传统协议 （2）需配置证书认证，确保数据传输完整性 （三）设备配置要求1. 防火墙配置：- （1）禁止不必要的服务端口，仅开放必要通信端口 （2）设置访问控制策略，限制源IP地址2. 交换机配置：- （1）启用端口安全功能，防止MAC地址仿冒 （2）配置VLAN，隔离不同安全级别的网络 四、安全防护措施 （一）物理安全防护1. 网络设备布线：- （1）采用屏蔽电缆，减少电磁干扰。
（2）关键设备放置在专用机房，限制物理访问2. 环境防护：- （1）防尘、防潮，避免设备故障 （2）温湿度控制在5℃-35℃，湿度30%-80% （二）逻辑安全防护1. 入侵检测与防御：- （1）部署IDS/IPS，检测恶意流量 （2）设置告警阈值，及时响应异常事件2. 漏洞管理：- （1）定期扫描网络设备漏洞，及时更新固件 （2）禁止使用默认口令，强制设置强密码 （三）数据安全防护1. 数据备份：- （1）每日备份关键配置文件，存储在安全位置 （2）定期恢复测试，确保备份有效性2. 数据加密传输：- （1）使用SSL/TLS加密管理流量 （2）对敏感数据（如工艺参数）进行加密存储 五、管理流程 （一）网络变更管理1. 变更申请：- （1）填写变更申请表，说明变更原因和影响 （2）经安全部门审批后方可实施2. 变更实施：- （1）在非生产时间进行变更，减少影响 （2）变更后进行功能测试，确保通信正常 （二）安全审计1. 日志管理：- （1）启用设备日志记录，保存至少3个月 （2）定期审计日志，发现异常行为2. 定期评估：- （1）每年进行一次网络安全评估。
（2）根据评估结果调整防护策略 （三）人员培训1. 培训内容：- （1）工控网络安全基础知识 （2）设备配置和故障排查技能2. 培训频率：- （1）新员工必须接受培训 （2）每年进行一次复训 六、应急响应 （一）应急预案1. 制定预案：- （1）明确故障分类（如网络中断、数据泄露） （2）制定对应的处理流程2. 演练计划：- （1）每季度进行一次应急演练 （2）演练后总结改进 （二）故障处理步骤1. 故障识别：- （1）通过监控平台或日志发现异常 （2）判断故障范围（单点或全网）2. 隔离措施：- （1）暂时隔离故障设备，防止影响扩大 （2）启用备用链路或设备3. 恢复措施：- （1）修复故障设备或更换设备 （2）恢复网络连接，测试通信功能 七、总结工控系统网络通信规定是保障系统安全运行的重要依据通过遵循安全性、可靠性和标准化原则，合理设计网络架构，配置安全防护措施，并完善管理流程和应急响应机制，可以有效降低工控系统网络风险企业应定期评估和优化通信规定，确保其适应技术发展和安全威胁的变化 五、管理流程（续） （三）人员培训（续）1. 培训内容（续）：- （1）工控网络安全基础知识：- 网络攻击类型：讲解常见的网络攻击手段，如拒绝服务攻击（DoS）、分布式拒绝服务攻击（DDoS）、网络扫描、恶意软件（病毒、蠕虫、木马）感染、缓冲区溢出、未授权访问等，并说明其特点及对工控系统的潜在危害。
安全防护技术：介绍防火墙、入侵检测系统（IDS）、入侵防御系统（IPS）、虚拟专用网络（VPN）、数据加密、访问控制列表（ACL）等技术的原理和应用场景 工控系统架构：解析典型的工控系统分层架构，包括感知层、控制层、操作层、管理层的设备组成和通信关系，帮助人员理解网络通信的关键节点 （2）设备配置和故障排查技能：- 设备配置：- 交换机配置：演示如何配置VLAN、端口安全（如MAC地址绑定）、链路聚合（Link Aggregation）、生成树协议（STP）等，并说明配置注意事项（如避免环路） 路由器配置：讲解静态路由和动态路由的配置方法，强调路由表优化以减少跳数，并介绍路由策略的制定（如访问控制策略） 防火墙配置：指导如何创建安全区域、策略规则（允许/拒绝特定IP、端口、协议），以及如何进行状态检测和深度包检测（DPI）的配置 故障排查：- 诊断工具使用：教授使用`ping`、`traceroute`、`netstat`、`Wireshark`等工具进行网络连通性测试、路径分析、流量捕获和分析 故障分类方法：按照故障现象（如通信中断、数据延迟、设备无响应）分类，并提供对应的排查步骤（如检查物理连接、验证IP配置、分析日志）。
常见问题解决方案：列举典型故障案例，如IP地址冲突、子网掩码错误、网关不可达、设备固件版本不兼容等，并给出详细解决步骤2. 培训频率（续）：- （1）新员工培训：- 培训时间：新员工入职后1个月内完成基础培训 培训内容：工控网络安全概述、公司网络通信规定、常用设备操作手册、安全意识教育 考核方式：理论考试（如安全知识选择题、网络配置填空题）+实操考核（如模拟设备配置） （2）年度复训：- 培训时间：每年至少1次，安排在业务低峰期 培训内容：更新安全威胁动态、新技术应用（如零信任架构、软件定义网络SDN）、案例复盘（内部或行业典型事故） 考核方式：参与度评估（如课堂互动）、技能测试（如应急演练） 高级培训：针对网络管理员、安全工程师，提供高级技能培训，如渗透测试基础、应急响应流程、加密技术应用等 （四）供应商管理1. 供应商准入：- （1）资质审查：要求供应商提供设备安全认证（如CE、FCC）、生产环境符合性证明、固件版本历史记录 （2）安全评估：对供应商提供的设备进行安全测试，包括漏洞扫描、固件逆向分析（如需）、供应链安全评估2. 合同约束：- （1）安全条款：在合同中明确供应商需提供安全补丁支持、设备日志记录功能、远程管理权限限制等要求。
（2）审计权：保留对供应商设备进行安全审计的权力，确保其符合约定标准3. 合作期间管理：- （1）固件更新：要求供应商建立安全漏洞响应机制，定期发布补丁，并指导客户如何安全更新 （2）技术支持：确保供应商提供7x24小时技术支持，涵盖安全事件处理流程 六、应急响应（续） （一）应急预案（续）1. 故障分类（续）：- （1）网络中断类：- 类型细分：- 单点中断：单个交换机/路由器故障 区域性中断：整个VLAN或子网不可用 全网中断：核心设备或链路故障导致无法通信 影响评估：根据中断范围评估对生产线的停机时间和数据丢失风险（如关键数据传输中断可能导致需要重置PLC参数） （2）数据异常类：- 类型细分：- 数据丢失：传感器数据或控制指令未到达目标设备 数据篡改：传输过程中数据被恶意修改（如攻击者注入非法指令） 数据延迟：通信超时导致控制指令滞后，可能引发连锁故障 影响评估：分析数据异常可能导致的后果（如温度超限时未及时报警） （3）安全事件类：- 类型细分：- 恶意攻击：如勒索软件感染、拒绝服务攻击 未授权访问：检测到异常IP登录管理界面 设备被控：发现设备行为异常（如频繁重启、发送异常数据包）。
影响评估：判断事件是否扩散至其他网络区域，评估恢复成本2. 演练计划（续）：- （1）演练类型：- 桌面演练：通过讨论模拟故障场景，检验预案的完整性和逻辑性 功能演练：模拟单一设备故障（如交换机宕机），验证备用链路或设备是否正常切换 全面演练：模拟复杂场景（如核心路由器被攻击导致部分网络瘫痪），检验跨部门协作和恢复流程 （2）演练频率：- 新预案实施后：首次全面演练在1个月内进行 常规演练：每年至少2次，其中1次为全面演练 （3）改进机制：- 演练后分析：记录演练中的问题（如响应时间过长、信息传递不畅） 优化预案：根据分析结果修订应急预案，更新联系人列表和操作手册 （二）故障处理步骤（续）1. 故障识别（续）：- （1）初步判断：- 工具：使用监控平台（如SCADA系统）或日志工具查看设备状态（如CPU负载、内存使用率） 方法：对比历史数据，判断异常是偶发性还是持续性 （2）信息收集：- 内容：记录故障发生时间、影响范围（哪些设备/区域受影响）、异常现象（如指示灯状态、日志报错信息） 工具：截屏、拍照、录音（如沟通记录）2. 隔离措施（续）：- （1）分步隔离：- 优先级：先隔离疑似故障源，再扩大隔离范围。
操作示例：如怀疑交换机故障，可暂时将该交换机下线，改为手动路由或启用备用设备 （2）防止扩散：- 措施：如检测到恶意攻击，立即断开受感染设备与网络的连接，并隔离相关子网 工具：使用防火墙或交换机ACL快速阻断异常流量。
