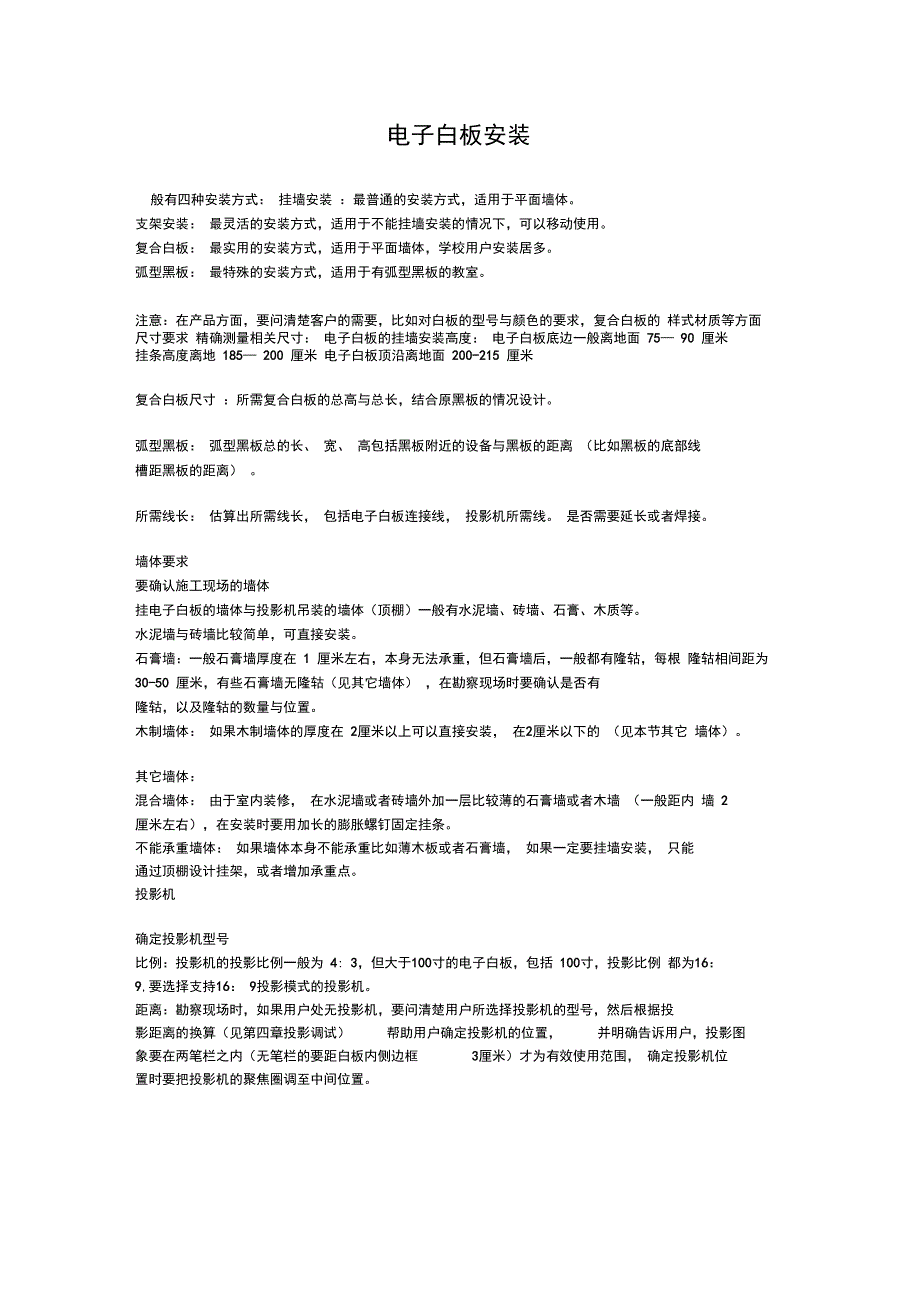

电子白板安装般有四种安装方式： 挂墙安装 ：最普通的安装方式，适用于平面墙体支架安装： 最灵活的安装方式，适用于不能挂墙安装的情况下，可以移动使用复合白板： 最实用的安装方式，适用于平面墙体，学校用户安装居多弧型黑板： 最特殊的安装方式，适用于有弧型黑板的教室注意：在产品方面，要问清楚客户的需要，比如对白板的型号与颜色的要求，复合白板的 样式材质等方面 尺寸要求 精确测量相关尺寸： 电子白板的挂墙安装高度： 电子白板底边一般离地面 75— 90 厘米 挂条高度离地 185— 200 厘米 电子白板顶沿离地面 200-215 厘米复合白板尺寸 ：所需复合白板的总高与总长，结合原黑板的情况设计弧型黑板： 弧型黑板总的长、 宽、 高包括黑板附近的设备与黑板的距离 （比如黑板的底部线 槽距黑板的距离） 所需线长： 估算出所需线长， 包括电子白板连接线， 投影机所需线 是否需要延长或者焊接墙体要求要确认施工现场的墙体 挂电子白板的墙体与投影机吊装的墙体（顶棚）一般有水泥墙、砖墙、石膏、木质等 水泥墙与砖墙比较简单，可直接安装石膏墙：一般石膏墙厚度在 1 厘米左右，本身无法承重，但石膏墙后，一般都有隆轱，每根 隆轱相间距为 30-50 厘米，有些石膏墙无隆轱（见其它墙体） ，在勘察现场时要确认是否有 隆轱，以及隆轱的数量与位置。
木制墙体： 如果木制墙体的厚度在 2厘米以上可以直接安装， 在2厘米以下的 （见本节其它 墙体）其它墙体：混合墙体： 由于室内装修， 在水泥墙或者砖墙外加一层比较薄的石膏墙或者木墙 （一般距内 墙 2 厘米左右），在安装时要用加长的膨胀螺钉固定挂条不能承重墙体： 如果墙体本身不能承重比如薄木板或者石膏墙， 如果一定要挂墙安装， 只能 通过顶棚设计挂架，或者增加承重点投影机确定投影机型号比例：投影机的投影比例一般为 4: 3，但大于100寸的电子白板，包括 100寸，投影比例 都为16： 9,要选择支持16： 9投影模式的投影机距离：勘察现场时，如果用户处无投影机，要问清楚用户所选择投影机的型号，然后根据投 影距离的换算（见第四章投影调试） 帮助用户确定投影机的位置， 并明确告诉用户，投影图象要在两笔栏之内（无笔栏的要距白板内侧边框 3厘米）才为有效使用范围， 确定投影机位置时要把投影机的聚焦圈调至中间位置蓝色区域为有效使用区域 （一般距边框内侧 3CM）吊装：如果投影机需要吊装，要确定顶棚是否能够吊装， 水泥顶棚可直接吊装，如为石膏或 者塑料的天花板，要确定天花板距顶棚的距离， 如果距离超过120厘米要选择加长的投影吊, 如果有更复杂的情况需要与工程师协商。
桌面：如果投影机桌面安装，只把距离和高度确定好即可（见第四章投影调试） 环境用电设备：着重勘察白板周围（100厘米内）是否有其它用电设备，例如：电视、电脑显示 器、空调等尤其是电子灯（无跳泡和镇流器的日光灯）电路情况：电路是否稳定，是否布有地线拍照要全面清晰，要有整体现场的照片，还要有局部的照片，比如墙体、走线、顶棚、投影 机等二、 布线白板连接线普通：直接通过 USB连接线，连接电脑与电子白板延长：电子白板原配的 USB连接线总长为10米，如需延长要用屏蔽双绞线进行延长， 但长不能超过25米延长方法见附录）投影机连接线普通：直接通过电源线连接，连接电源与投影机，通过 VGA连接线连接电脑与投影机延长：如果投影机连接线需要延长并走线，需要找专业进行施工三、 白板安装挂墙安装：1:拆白板包装箱取出配件并确认配件齐全：注意：6系列的数码互动白板要从包装箱的底部打开包装序号名称数量图片1电子白板1个F ■ .■ J2光盘1张3电子笔2支匸 ■■>4USB连接 线1条5自攻螺丝5个6锚栓5个7挂墙条1 个- ■. - — * ”” ] 1 ・■ ] 一 ■- - j2:拿出挂墙条确定白板位置:图（2）图（1）步骤：挂墙条的高度如图（1）距地190厘米左右（120寸白板除外）。
先固定挂墙条中间的 钉孔，然后通过水平仪确定其他四个钉孔3:固定挂墙条：用8号钻头的冲击钻在墙上钻出孔， 把锚栓拧到孔内，然后用自攻螺丝把挂条固定在锚栓上,拧紧自攻螺丝即可，木墙：不需用锚栓，直接用自攻螺丝固定挂条，安装白板4:数码互动白板挂墙：挂墙安装要求，挂墙条要确定牢固并且水平后再挂上电子白板，电子白板的底边一般离地80厘米左右（120寸白板的位置比较特殊要根据现场情况来制定）门2（吋白恆衆外:支架安装1、拆开支架包装箱取出配件，并确认配件齐全:序号名称数量图片1脚轮4个2立柱2根—13矩形撑架1个」 14高度调节架2个5垫片8个6调节螺丝4个■7M6号内八角螺丝4个8M6号内八角螺丝（长）4个C=B9白手套2副-- E~ JI --*10八角内八角扳手1把L -2:安装支架：安装步骤：⑴、在立柱底部各固定二个脚轮⑵、用四个M6号内六角螺丝（长）连接两侧立柱在矩形撑架两侧⑶、用调节螺丝把高度调节架安装在立柱外侧（注意加垫片） ，锯齿端朝下（先把高度调节架的上面第一个锯齿端卡在调节螺丝上 ，使高度调节架在最低位置，方便您的后续安装 ）安装的图片如下：3:拆白板包装取出白板及配件，确认配件齐全：白板配件图见上注意：6系列的数码互动白板要从包装箱的底部打开包装4:白板挂上支架（1 ）、用二个M6号内六角螺丝拧进白板背面的铆母 （二个内六角螺丝不要拧紧，留有 3mm的距离）。
2） 、用高度调节架顶端的卡孔卡住白板背面的螺丝，拧紧螺丝3） 、用二个M6号内六角螺丝来固定白板背面的下侧4） 、通过调节螺丝来确定白板的高度，完成安装复合：根据勘察现场后的资料，把所需尺寸报给复合板制造商，配合其完成安装 此处只以TB580型号电子白板为例，仅供大家参考电子白板：型号 TB580 长1660MM，宽1270MM，厚37MM复合白板要求：外部由两块 1250MM绿色粉笔书写板构成，内部由 1块1250MM与1块1150MM （注：电子白板右侧要有连接线），绿色粉笔书写板构成内部两块书写板同电子白板一起固定到墙上注意在电子白板右侧要有连接线， 前边两块可以推拉并要加锁确保安全内部两块书写板挂墙后，厚度应为 50MM左右，确保外部板正常推拉总长度4160MM，内宽1320MM （多出50MM方便白板安装后可拆卸） 注意预留线位弧型：弧形挂架罩在黑板前，电子白板通过弧形挂架安装到墙上① 为黑板② 为电子白板③ 弧形黑板挂架注意:1:安装前确保墙体的承重强度，要为水泥墙2:订制挂架前要确保挂架可罩在黑板前3:60寸80寸与100寸电子白板的背板的水平孔距为 103CM,垂直孔距为66CM,但订制挂前还需精确的测量所安装电子白板的背板孔距四、墙体水泥墙与砖墙：可直接用8号钻头的冲击钻在墙上钻出孔， 把锚栓拧到孔内，然后用自攻螺丝把挂条固定在锚栓上，拧紧自攻螺丝即可，石膏墙：一般石膏墙厚度在1厘米左右，本身无法承重，但石膏墙后， 一般都有隆轱，每根隆轱相间距为30-50厘米，在勘察现场时要确认是否有隆轱，以及隆轱的数量与位置。
在安装时我们 先要用2号的手钻找出确切的隆轱位置， 并确定挂条的位置， 保证最少有四个螺丝钉到隆轱内（可用2号手钻在挂条上钻出新孔配合螺丝钉的位置） ，固定隆轱上的螺丝时要通过 2号手钻，钻出小孔然后直接固定不需要锚栓，但不在隆轱上的螺丝要通过锚栓固定木制墙（木板厚度在 2厘米以上）：不需用锚栓，直接用自攻螺丝固定挂条，安装白板混合墙体：由于室内装修，在水泥墙或者砖墙外加一层比较薄的石膏墙或者木墙 （一般距内墙2厘米左右），在安装时要用加长的膨胀螺丝钉固定挂条，一般用 10号的即可不能承重墙体：如果墙体本身不能承重比如薄木板或者石膏墙， 如果一定要挂墙安装， 只能通过顶棚设计挂架，或者增加承重点这要根据现场具体分析。
