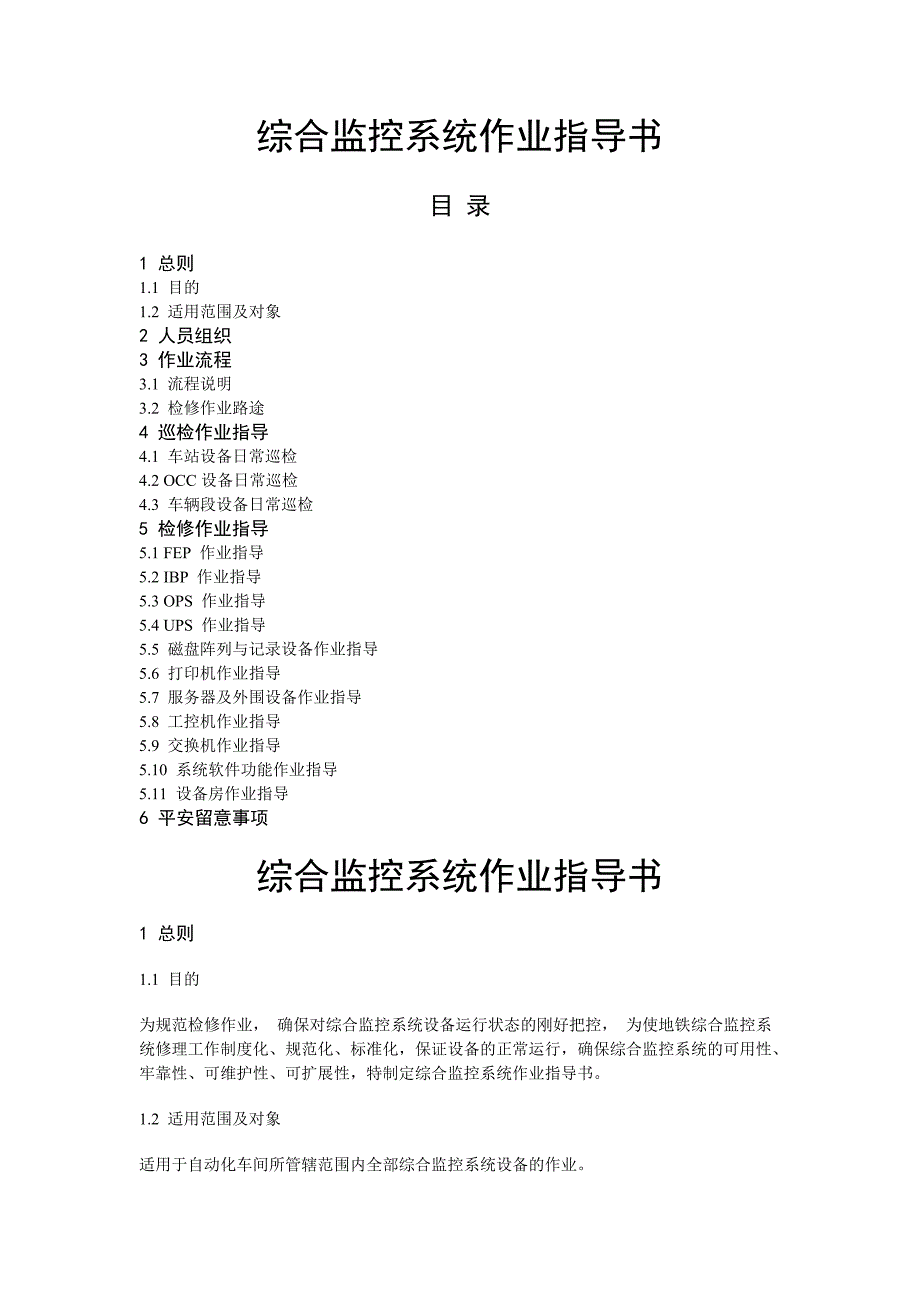

综合监控系统作业指导书目 录1 总则 1.1 目的 1.2 适用范围及对象2 人员组织3 作业流程3.1 流程说明3.2 检修作业路途4 巡检作业指导4.1 车站设备日常巡检 4.2 OCC设备日常巡检4.3 车辆段设备日常巡检 5 检修作业指导5.1 FEP 作业指导5.2 IBP 作业指导5.3 OPS 作业指导5.4 UPS 作业指导 5.5 磁盘阵列与记录设备作业指导5.6 打印机作业指导5.7 服务器及外围设备作业指导 5.8 工控机作业指导5.9 交换机作业指导5.10 系统软件功能作业指导5.11 设备房作业指导 6 平安留意事项 综合监控系统作业指导书1 总则 1.1 目的 为规范检修作业， 确保对综合监控系统设备运行状态的刚好把控， 为使地铁综合监控系 统修理工作制度化、规范化、标准化，保证设备的正常运行，确保综合监控系统的可用性、 牢靠性、可维护性、可扩展性，特制定综合监控系统作业指导书 1.2 适用范围及对象 适用于自动化车间所管辖范围内全部综合监控系统设备的作业 2 人员组织 2.1 作业小组一般每小组设置 2 名作业人员，按①、②号编排； 2.2 ①号为小组作业负责人， 负责办理作业请消点手续、 领取设备房钥匙等前提打算工 作，①号同时作为小组平安监护人，负责作业的指导与监护工作；②号负责作业中各项作业 内容的检查与记录工作，包括电压表、电流表的读数等。
3 作业流程 3.1 流程说明 ⑴ 作业人员首先到车站限制室值班员/车辆段调度员处登记请点、 借设备房钥匙、 询问 工作人员设备是否异样，并向设施部调度报告作业起先； ⑵ 当工作人员报异样时，应要求工作人员指引查看故障设备若设备异样，进入自动 化车间非支配检修流程； ⑶ 当工作人员未报异样时，作业人员应依据作业要求接着作业在作业过程中查看设 备是否正常，若异样，进入自动化车间非支配性检修流程； ⑷ 作业完成应在设备房填写相应作业表格； ⑸ 返还钥匙、登记销点，并通知设施部调度作业完成状况，结束本站后接着作业下一 站状况； ⑹ 作业记录本应定期上交于相关技术人员，技术人员汇总审核后存档运营标准工班长支配工班人员进行作业作业人员到车控室借钥匙并登记时间向设施部调度报告作业起先询问站务设备是否正常由站务人员指引查看故障设备 NO按作业作业指导书进行作业 YES YES 检查设备是否正常 检查设备是否正常 NO NO YES填写作业记录进入自动化车间非支配检修流程作业人员到车控室还钥匙并登记时间向设施部调度报告作业状况结束本站作业前往下一站作业 作业流程图3.2 检修作业路途 进入设备房后，首先应依据相关检修作业程序对设备进行作业，并填记相应数据；完成检修作业后，退出设备区并将设备房门锁好。
4 巡检作业指导 4.1 车站设备日常巡检 到车控室办理请点手续，借取设备房钥匙并登记 作业者依据要求穿着工作服，携带相应工器具及耗材，佩带劳动防护用具 工器具配备标准主要作业工器具名称数量（单位）个人工器具2(套)手电筒2 (把)服务器柜钥匙1(把)网络柜钥匙1(把) 主要耗材主要作业材料名称数量（单位）抹布2(条)4.1.5车站设备日常巡检序号巡检工作内容巡检步骤巡检标准结果设备故障或异常情况备注车站车控室 设备巡检内容1检查IBP盘盘面的指示灯检查盘面的指示灯是否能够正常亮灯盘面指示灯正常亮灯（若指示灯不亮，检查由指示灯到端子的连线，指示灯的电源线焊接是否脱焊）检查盘面的按钮盖是否损坏盘面的按钮盖能正常运用，没有损坏检查试验按钮是否正常试验按钮正常；各指示灯都能正常亮起2检查IBP盘外观检查设备外表是否有裂纹、刮花或破损等现象检查设备外表是否有裂纹、刮花或破损等现象3检查及调整IBP盘柜内各个连接部件的紧固状况用螺丝刀或内六角套筒拧子检查电线卡座及螺丝的紧固状况卡座坚固，螺丝紧固无松动视察各设备接线状况各设备接线无松脱，锈化、破皮4检查IBP盘柜体后门内状况散热风扇散热风扇正常运转无异响照明灯管是否正常照明灯管能正常亮灯（平常处于关闭状态）接地端子排是否正常接地接地端子排正常接地防火泥是否脱落、有漏洞防火泥无脱落、无漏洞，封堵严密5检查IBP盘面、柜体内外卫生对盘面、柜体内外进行卫生清扫盘面、柜体内外均干净、清洁、无积尘6检查综合监控软件运行是否正常对HMI的界面进行检查（各子系统界面图必需至少查看一页页面可切换，各系统图页显示正常，模拟量数据点能改变7检查工作站时钟对时状况检查工作站时间是否与系统主时钟一样工作站时间与IBP盘面上的主时钟一样打开任务管理器，查NTP进程存在NTP软件进程8检查服务器软件运行状况检查本站两台服务器的SCADASOFT软件是否正常运行两台服务器中的SCADASOFT软件正常运行9检查综合监控设备状态检查图页内综合监控系统各设备是否在正常状态综合监控系统各设备都运行在正常状态检查各子系统的事务记录看是否处于假死状态各子系统界面都没有处于假死状态10检查报警记录和事务记录综合监控系统通信接口是否出现过异样状况无异样状况的报警事务记录综合监控系统是否出现过异样状况无异样状况的报警事务记录PSCADA是否有频繁报警（1分内有超过10次相同报警）无频繁报警记录11检查限制权限状况检查HMI图页内各子系统的限制权限是否在正常状态正常状态：电力-失去限制权；其它权限均不显示N/A12检查数据点管理图检查数据点的状况没有数据点被超驰、被禁止扫描、被禁止报警等13检查工控机及外设的状况检查显示器, 鼠标，键盘情况显示器能够正常显示，鼠标键盘能够敏捷运用散热风扇是否正常运转无异响散热风扇能正常运转、无异响打印机是否完好打印机完好14检查设备卫生状况检查工控机及外设的卫生状况工控机及外设的外部均干净、无积尘序号巡检工作内容巡检步骤巡检标准结果设备故障或异常情况备注车 站综合监控设备室设备巡检内容1检查设备房天花板查看天花板是否有脱落、损坏天花板无脱落、损坏查看天花板的照明灯是否正常亮天花板的照明灯均能正常亮2检查设备房墙壁查看设备房墙壁是否有明显裂痕、变形、渗水设备房墙壁无明显裂痕、变形、渗水3检查设备房地板查看地板上下的卫生状况和外观地板上下清洁无积水鼠迹、平整无下陷、防火泥无漏洞4检查设备房温度在HMI上抄取温度值，若没有HMI显示温度则用温度计来读取正常温度应当<=28摄氏度（温度>=32度，人员留守）5检查设备卫生状况检查各个设备柜及设备的卫生状况各设备柜及设备干净清洁、无积尘、无鼠迹6检查设备的外观检查设备外表是否有裂纹、刮花或破损等现象设备外表均无出现裂纹、刮花或破损等现象7检查设备存放状态逐一点查网络柜、服务器柜、UPS柜、电池柜、接线箱、配电盘中设备是否齐全且完好网络柜、服务器柜、UPS柜、电池柜、接线箱、配电盘中设备都齐全且完好8检查设备接线状况检查设备接线是否出现松脱、锈化、破皮等现象各设备的接线均无松脱、锈化、破皮等现象9检查设备柜内及各设备的散热风扇运转状况检查网络柜、接线箱内的散热风扇运转是否正常各个散热风扇运转正常、无异响检查服务器、交换机的散热风扇运转是否正常各个散热风扇运转正常、无异响10检查设备指示灯状态检查各设备的指示灯是否处于正常状态服务器的system指示灯显示不是红色并且亮灯各个交换机的通信指示灯显示正常各个串口转换器的指示灯显示正常各个电源模块的指示灯状态显示正常各个FEP的通信指示灯显示正常磁盘阵列的指示灯显示正常配电箱的两路进线及一路馈线指示灯均处于亮灯状态11检查网线及网口状态看网线连接是否松脱，网口插头是否在正确位置各条网线连接均无松脱，各个网口插头均插在正确位置12检查综合监控配电盘开关状态检查综合监控配电盘开关状态是否正确备用开关分位，其余开关合位13检查电源模块运行状况用万用表测试电源模块的输入、输出电压值是否在正常范围内各个电源模块的输入、输出电压在正常范围内14检查UPS机柜、电池柜的各设备状况负载受爱护指示灯指示灯亮电池状态指示灯指示灯灭故障指示灯指示灯灭负载不受爱护指示灯指示灯灭检查蜂鸣器是否报警蜂鸣器无报警声音检查风扇运转状况风扇运转正常、无异响检查UPS机柜显示屏机柜显示屏无故障代码检查转换开关状态手动旁路开关指向正确检查电池极耳爱护罩爱护罩完好，无破损老化检查电池外观外观正常、无过热、变形、漏液电池组电压： 输入电压1： 输入电压2： 输出电压： 输出电流： 负载率（？%Pn）： 输入频率： 输出频率： 质量检查 由①号对作业时所记录的相关数据进行复查，确认无误后，作业的两名作业人员对记录数据进行签认。
