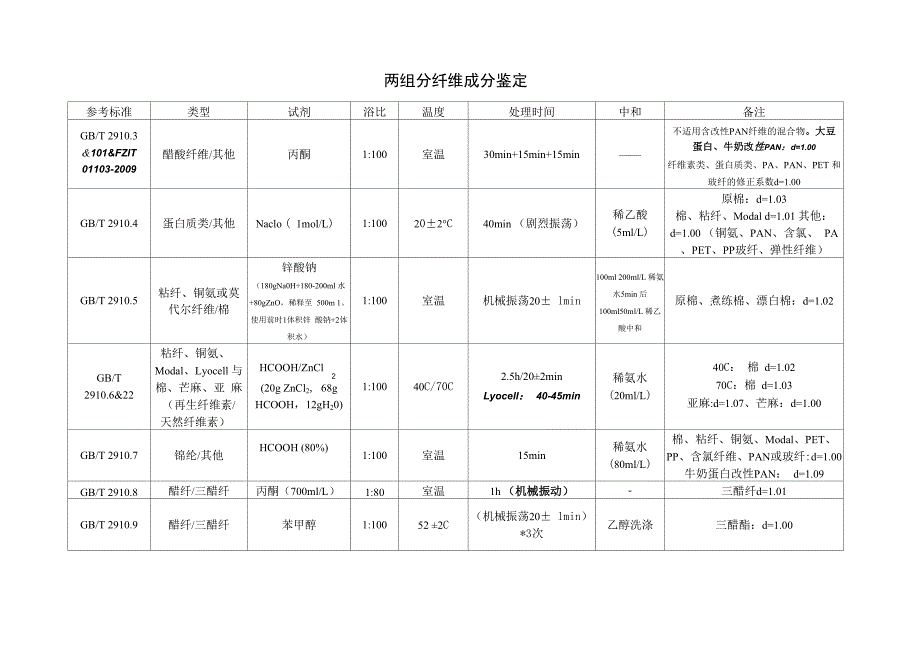

两组分纤维成分鉴定参考标准类型试剂浴比温度处理时间中和备注GB/T 2910.3&101&FZIT01103-2009醋酸纤维/其他丙酮1:100室温30min+15min+15min——不适用含改性PAN纤维的混合物大豆 蛋白、牛奶改性PAN：d=1.00纤维素类、蛋白质类、PA、PAN、PET 和玻纤的修正系数d=1.00GB/T 2910.4蛋白质类/其他Naclo ( 1mol/L)1:10020±2°C40min （剧烈振荡）稀乙酸(5ml/L)原棉：d=1.03棉、粘纤、Modal d=1.01 其他：d=1.00 （铜氨、PAN、含氯、 PA、PET、PP玻纤、弹性纤维）GB/T 2910.5粘纤、铜氨或莫 代尔纤维/棉锌酸钠（180gNa0H+180-200ml 水+80gZnO，稀释至 500m 1使用前时1体积锌 酸钠+2体积水）1:100室温机械振荡20± lmin100ml 200ml/L 稀氨水5min 后 100ml50ml/L 稀乙酸中和原棉、煮练棉、漂白棉：d=1.02GB/T2910.6&22粘纤、铜氨、Modal、Lyocell 与棉、芒麻、亚 麻（再生纤维素/天然纤维素）HCOOH/ZnCl2(20g ZnCl2, 68gHCOOH，12gH20)1:10040C/70C2.5h/20±2minLyocell： 40-45min稀氨水(20ml/L)40C： 棉 d=1.0270C：棉 d=1.03亚麻:d=1.07、芒麻：d=1.00GB/T 2910.7锦纶/其他HCOOH (80%)1:100室温15min稀氨水(80ml/L)棉、粘纤、铜氨、Modal、PET、 PP、含氯纤维、PAN或玻纤:d=1.00 牛奶蛋白改性PAN： d=1.09GB/T 2910.8醋纤/三醋纤丙酮（700ml/L）1:80室温1h （机械振动）-三醋纤d=1.01GB/T 2910.9醋纤/三醋纤苯甲醇1:10052 ±2C（机械振荡20± lmin）*3次乙醇洗涤三醋酯：d=1.00GB/T 2910.10&101 &FZ/T01103-2009PLA、CTA其他CH C12 21:100常温30min-PET： d=1.01 其余：d=1.00 （羊毛、棉、 粘纤、铜氨、Modal、PA、PET、PAN、 玻纤、大豆蛋白、牛奶改性PAN）GB/T 2910.11纤维素纤维/聚酯H2SO4(75%)1:20050±5C1h稀氨水(80ml/L)d=1.00GB/T2910.12&101PAN、改性PAN、含 氯纤维、某些弹性纤 维/其他纤维&大豆蛋白复合纤维/PAN、PUDMF1:15090—95C1h+30min (60ml DMF90—95C)——PA、棉、wool、粘纤、铜氨、Modal、PET、大豆蛋白：d=1.01GB/T 2910.13含氯纤维/某些其 他纤维二硫化碳/丙酮共 沸混合物（555ml： 445ml）1:100常温20min*2 次乙醇*3次+ 水*3次蛋白质类、纤维素类、PA、PET、PAN和玻纤：d=1.00直至取一滴溶液至表面皿没残留含氯纤维痕迹GB/T 2910.14醋纤/某些含氯纤 维冰乙酸1:100室温20min*3 次-某些含氯纤维：d=1.00GB/T 2910.15黄麻/某些动纤见标准文件GB/T 2910.16聚丙烯/某些其他二甲苯（馏程：137-142°C）1:100煮沸3min+3min*2 次(50ml)75ml石油醚*2次纤维素类、蛋白质类、（三）醋酯、PA、PET、PAN 和玻纤：d=1.00GB/T 2910.17含氯纤维（氯乙 烯均聚物）/某些 其他浓硫酸1:100室温10min*2 次50%硫酸+蒸馏水+60ml/L稀氨水+蒸馏水含氯纤维：d=1.00GB/T 2910.18蚕丝/其他动物纤 维H2SO4(75%)1:100室温30min+30min稀氨水(20ml/L)d=0.985GB/T 2910.19纤维素纤维/石棉加热法5g 450±10C 1h石棉：d=1.02GB/T 2910.20聚氨酯/某些其他DMAc1:15060 C机械振荡20min-蛋白质类、纤维素类、PA： d=1.00PET： d=1.01GB/T 2910.21某些改性PAN、 某些弹性纤维、 醋酯、三醋酯/某些其他环己酮（沸点：156°C）1:100萃取法萃取60min,循环12次60 C 50% 乙醇+60 C 水洗涤蚕丝：d=1.01PAN： d=0.98羊毛、纤维素类、PA和玻纤：d=1.00GB/T 2910.23聚乙烯/聚丙烯环己酮1:10050-60 C 5min+145±2C 10min丙酮+环己 酮洗涤聚乙烯：d=1.00GB/T 2910.24聚酯/某些其他纤 维苯酚/四氯乙烷（质量比=6:4）1:10040±5C10min乙醇+水PAN、改性PAN、聚丙烯、芳纶：d=1.00FZ/T01103-2009PAN纤维/牛奶蛋 白改性PANDMF1:10025±3C15min——未染色牛奶蛋白d=1.06染色牛奶蛋白d=1.01GB/T2910.101大豆蛋白复合纤 维/其他1mol/L NaClO20% HCl1:10020±2C+25±2C40min （剧烈振荡）+30min （搅拌）稀乙酸(5ml/L)+ 稀氨水 (80ml/L)棉 d=1.04 粘纤、Modal d=1.01PET、PAN d=1.00大豆蛋白复合纤 维/PA冰乙酸1:100100 C20min （搅拌）稀氨水(80ml/L)大豆蛋白:d=1・02大豆蛋白复合纤 维/羊毛、动纤、 蚕丝NaClO1： 10020±2C40min稀乙酸(5ml/L)K=干燥大豆蛋白/聚乙烯醇缩甲醛（剩余纤维）（P =（M *K） /M NaOH (2.5%)1:100100 C20min （搅拌）稀乙酸(5ml/L)大豆 剩^ 干未经漂白大豆：d=1.07 漂白人豆：d=1.12HNO3 (500ml 硝酸：100ml 水)1:10023-25C20min （振荡）稀氨水(80ml/L)（不适合蚕丝）大豆蛋白：d=1.04FZ/T01095-2002氨纶/锦纶、维纶HCl (20%) /H2SO4(40%)1:100常温15mi n（振荡）稀氨水(80ml/L)PU d=1.00PU/PET、PPH2SO4 (80%)1:10024±1C10min （搅拌）稀氨水(80ml/L)PET、PP d=1.00PU/PANKSCN(65%)1:10072±3C10min （搅拌）——PU d=1.00FZ/T01095-2002PU/醋酸纤维、三 醋酸纤维75%甲酸1:100常温20min稀氨水(80ml/L)PU:d=1.01PU/醋酸纤维丙酮1:100常温30min*3 次-PU:d=1.01PU/其他DMF1:100100 °C20min （搅拌）-棉、蚕丝、粘纤：d=1.01 麻、毛、铜氨：d=1.00FZ/T40005-2009桑蚕丝/柞蚕丝人£302£也。
电0日田20=110g： 120ml： 140mlB:四水硝酸钙:水=95g：20ml1:10080±2°C30min-当试样中含有锦纶时可采用试剂B柞蚕丝：d=1.00FZ/T01103-2009牛奶蛋白改性PAN/其他1mol/L次氯酸钠+50%硫氧酸钠1:100(20±2C) +(70-75 C)40min （1mol/L 次氯酸钠）+30min （50%硫氧酸钠）稀乙酸（5ml/L）+三氯化铁检验不呈红色为止PA、棉、铜氨:d=1.01PU、莫代尔纤维、PET、PLA :d=1.00莱赛尔纤维：d=1.02、粘纤：d=1.071mol/L次氯酸钠+65%硫氧酸钾1:100(20±2C) +(72±3C)40min （1mol/L 次氯酸钠）+10min （50%硫氧酸钾）稀乙酸（5ml/L）+三氯化铁检验不呈红色为止PA、棉、莫代尔、粘纤、PET、铜 氨、PU、PLA:d=1.00 莱赛尔：d=1.01牛奶蛋白改性PAN/动纤、蚕丝NaClO1:10020±2°C40min稀乙酸(5ml/L)K=干燥牛奶蛋白/聚丙烯月青（剩余纤维）（P =（M *K） /M牛奶蛋白改性PAN/PANDMF1:10025±3C15min-牛奶 剩 1未经染色牛奶：d=1.06 染色大豆：d=1.01C75% H2SO4 （不溶）：PET、牛奶蛋白改性PAN、PLA、动物纤维、PP、含氯纤维等2 4>20% HCl （溶）：PA、PVA■80% HCOOH（溶）:PA、PVA、CDA、CTA几种常见纤维的公定回潮率纤维种类公定回潮率（％）纤维种类公定回潮率（％）纤维种类公定回潮率（％）原棉11.1桑蚕丝11聚酯纤维0.4棉纱8.5柞蚕丝11PA 6/66/114.5洗净毛 同质16亚麻12PAN2.0冼净毛 异质15芒麻12聚乙烯醇纤维（PVA）5.0精梳落毛16洋麻14.94含氯纤维0.5山羊绒15大麻14.94PP1.0兔毛15粘胶纤维/莱赛尔/莫代 尔纤维13/10/11醋酯纤维/三醋酯/铜氨/ 玻纤7.0/3.5/13.0/2.5。
