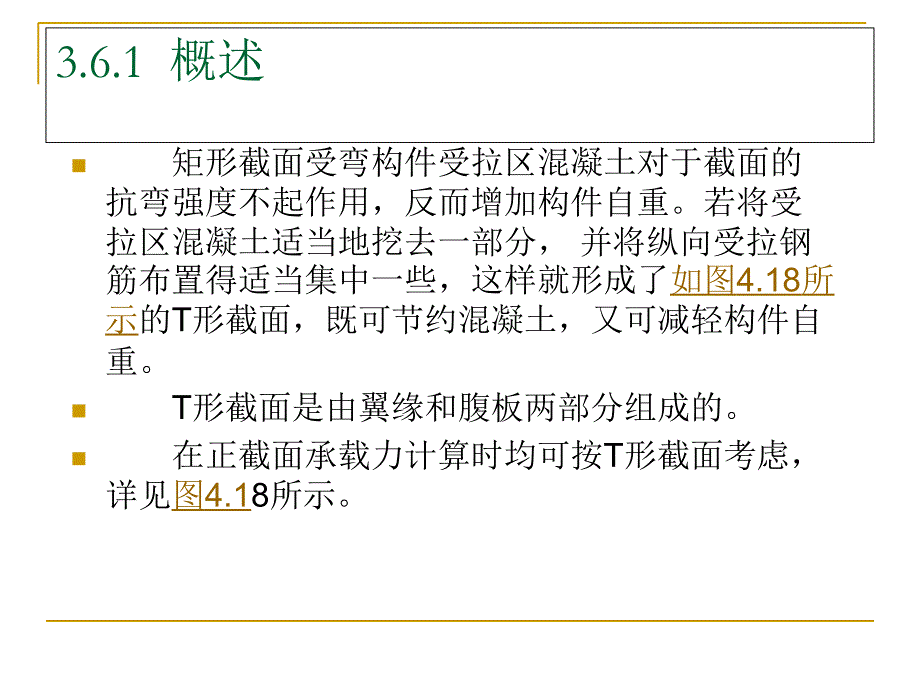

3.6.1 概述n矩形截面受弯构件受拉区混凝土对于截面的抗弯强度不起作用，反而增加构件自重若将受拉区混凝土适当地挖去一部分， 并将纵向受拉钢筋布置得适当集中一些，这样就形成了如图4.18所示的T形截面，既可节约混凝土，又可减轻构件自重nT形截面是由翼缘和腹板两部分组成的n在正截面承载力计算时均可按T形截面考虑，详见图4.18所示 图4.18 T形截面梁 n为了发挥T形截面的作用，应充分利用翼缘受压，使混凝土受压区高度减小，内力臂增大，从而减少用钢量理论上受压翼缘越宽则受力性能越好n我们将参加工作的翼缘宽度叫做翼缘计算宽度 翼缘计算宽度 实际应力图块实际中和轴有效翼缘宽度等效应力图块bfn翼缘计算宽度bf与受弯构件的工作情况（整体肋形梁或独立梁）、梁的计算跨度l0、翼缘厚度hf等因素有关混凝土结构设计规范规定翼缘计算宽度bf按表4.6中三项规定中的最小值采用 表4.6 T形及倒L形截面受弯构件翼缘计算宽度bf n计算T形截面梁时，按受压区高度的不同，可分为下述两种类型：n第一类T形截面：中和轴在翼缘内，即xhf；n第二类T形截面：中和轴在梁肋部，即xhfn两类T形截面的判别：当x=hf时，为两类T形截面的界限情况。
3.6.2 T形截面的两种类型及判别条件T形截面的分类 T形受弯构件截面类型的判别界限 nX=0 1fcbfhf=fyAsnM=0 M=1fcbfhf(h0-hf/2)n判别T形截面类型时，可能遇到如下两种情况：n1.截面设计n这时弯矩设计值M和截面尺寸已知，若nM1fcbfhf(h0-hf/2)n即xhf，则截面属于第一类T形截面n 若n M1fcbfhf(h0-hf/2)n即xhf，则截面属于第二类T形截面n2.截面验算n这时截面尺寸及As均已知，若nfyAs1fcbfhfn即xhf，则截面属于第一类T形截面n 若nfyAs1fcbfhfn即xhf，则截面属于第二类T形截面 第一类T形截面的设计计算1 基本计算公式及适用条件 第一类T形截面的应力图形 n由图可见，第一类T形截面与梁宽为bf，高为h的矩形截面相同这是因为受压区面积仍为矩形，而受拉区形状与承载能力计算无关，根据平衡条件可得：n X=01fcbfx=fyAsnM=0Mu=1fcbfx(h0-x/2)n适用条件：n（1） bn（2） =Asbh0minn 某现浇肋形楼盖次梁，计算跨度l0=5.1m，截面尺寸如图所示跨中弯矩设计值M=120kNm，采用C20混凝土、HRB335级钢筋。
试计算次梁的纵向受力钢筋截面面积实例n【解】（1） 确定翼缘计算宽度bfn设受拉钢筋布成一排，则h0=h-35=400-35=365mmn由表4.6，n 按跨度l0考虑nbf=1700mmn按梁净距S0考虑nbf=b+S0=200+2200=2400mmn按翼缘高度hf考虑n由于hfh0=0.2190.1，故翼缘宽度不受此项限制n取上述三项中的最小者，则bf=1700mmn(2) 判别T形截面类型n1fcbfhf(h0-hf/2)n= 424.32106Nmm120106Nmmn故为第一类T形截面n（3）求纵向受拉钢筋截面面积Asn选用322(As=1140mm2)n=As/bh100%=1.43%min=0.2%n第二类T形截面因xhf，故受压区为T形根据平衡条件可得基本计算公式为： nX=0 1fc(bf-b)hf+1fcbx=fyAsnM=0 Mu=1fc(bf-b)hf(h0-hf/2) +1fcbx (h0-x/2) n适用条件：n（1） b ；n (2) min 第二类T形截面的设计计算1 基本计算公式及适用条件 (b)bfhfxbAShn由此可得：nMu=M1+M2,As=As1+As2n对第一部分有： n fyAs1=1fc(bf-b)hfnM1=1fc(bf-b)hf(h0-hf/2) n对第二部分有:nfyAs2=1fcbxnM2=1fcbx(h0-x/2) 。
