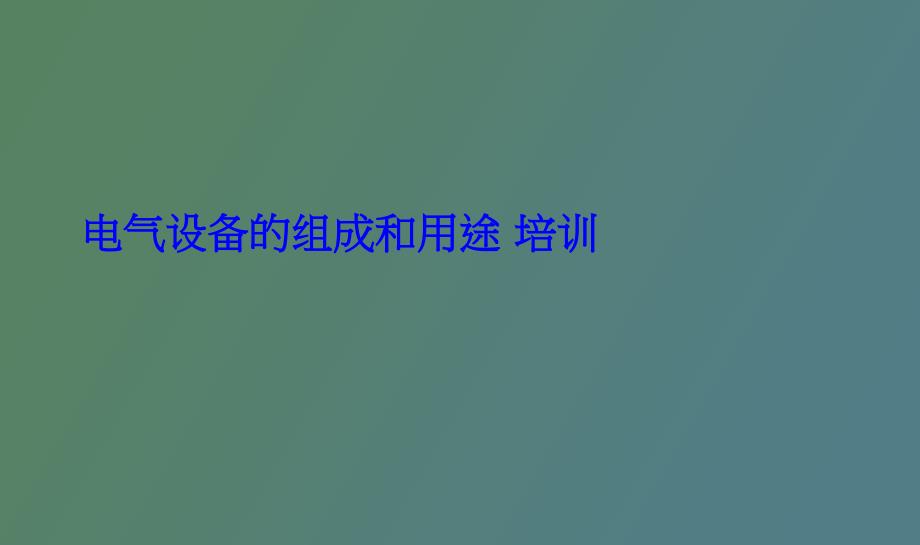

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,电气设备的组成和用途,培训,电气设备组成与用途,发电机,电力变压器,高压断路器,隔离开关,第一节 电气设备的分类,一次设备,直接生产、输送、分配和使用电能的设备，包括：,（,1,）生产和转换电能的设备，如发电机和变压器等；,（,2,）接通或断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等；,（,3,）将有关电气设备连接成电路的载流导体，如母线电缆等；,（,4,）变换电气量的设备，电压互感器和电流互感器；,（,5,）保护电器，如电抗器和避雷器等；,（,6,）接地装置，电力系统中有工作接地、保护接地和,防雷接地；,二次设备,在电力系统中为了能对电气一次设备和系统的运行状况进行测量、控制、保护和监察而需要一些专门的设备，包括：,（,1,）测量表计如电压表、电流表、功率表、电能表、频率表等，用于测量一次电路中的电气参数2,）继电保护及自动装置如各种继电器和自动装置等，,用于监视一次系统的运行状况，迅速反应不正常情况并进行调节或作用于断路器跳闸，切除故障3,）直流设备如直流发电机、蓄电池组、硅整流装置等，为保护、控制和事故照明等提供直流电源。
第二节 发电机,发电机,将机械能转变为电能的机械,水轮机,风力机,蒸汽轮机,燃气轮机,柴油机,转子,定子,(b),第三节 电力变压器,6,变压器,将一种电压的电能变换为另一种电压的电能的装置,单相变压器,三相变压器,（一）变压器的工作原理,变压器是通过电磁感应原理，通过电磁耦合实现电能传递的一种静止电气设备，主要由铁芯及绕在铁芯上的绕组组成二）变压器的结构,1,油浸式变压器,2,干式变压器,用环氧树脂浇注的变压器称为环氧树脂干式变压器三）变压器分类,第四节 高压断路器,额定电压为,3kV,及以上，能够关合、承载和开断运行状态的正常电流，并能在规定时间内关合、承载和开断规定的异常电流（如短路电流、过负荷电流）的开关电器称为,高压断路器,高压断路器的,作用,：电力网正常工作和发生故障时开断和关合电路也即，,控制（操作）作用；保护作用,断路器的基本技术参数,断路器的型号含义,断路器的类型,一、高压断路器的基本技术数据,（,1,）额定电压（,kV,）,保证断路器长时间正常运行能承受的工作电压（线电压），,我国,采用的额定电压等级：,3,、,6,、,10,、,35,、,60,、,110,、,220,、,330,、,500,、,750,、,1000kV,等。
2,）最高工作电压（,kV,）,通常规定，,220kV,及以下,设备，其最高工作电压为额定电,压的,1.15,倍；对于,330kV,及以上,的设备规定为额定电压的,1.1,倍我国,采用的最高电压有：,3.5,、,6.9,、,11.5,、,40.5,、,69,、,126,、,252,、,363,、,550,、,825,、,1100kV,等3,）额定电流（,A,）,断路器在规定的基准环境温度下允许长期通过的最大工作电流,有效值,我国,采用的额定电流有：,200,、,400,、,630,、,1000,、,1250,、,1600,、,2000,、,2500,、,3150,、,4000,、,5000,、,6300,、,8000,、,10000,、,12500,、,16000,、,20000A,等4,）额定开断电流（,kA,）,在额定电压下,，断路器能可靠开断的最大电流,有效值,，称为该电压下的,额定开断电流,在电压低于额定电压时,，开断电流可以比额定开断电流大，但由于灭弧装置机械强度的限制，开断电流有个极限值，称为,极限开断电流,5,）额定关合电流（,kA,）,在额定电压下,，断路器能可靠地闭合的最大短路电流,峰值,。
额定关合电流反映断路器关合短路故障的能力，主要决定于断路器灭弧装置的性能、触头构造及操动机构的型式6,）额定热稳定电流（,kA,）,断路器在规定时间（通常为,4s,）内允许通过的最大短路电流,有效值,额定热稳定电流,表明,断路器承受短路电流,热效应,的能力7,）额定动稳定电流（,kA,）,断路器在,闭合,状态下，允许通过的最大短路电流,峰值,，又称,极限通过电流,额定动稳定电流,表明,断路器在冲击短路电流的作用下，承受,电动力效应,的能力，它决定于导体和绝缘等部件的机械强度8,）合闸时间（,s,）,断路器从接到合闸命令（合闸回路通电）起到断路器触头刚接触时所经过的时间间隔，称为合闸时间9,）分闸时间（,s,）,分闸时间是反映断路器,开断过程快慢,的参数二、高压断路器的型号含义,1,2,3,4,5,6,7,产品名称；,S,少油断路器，,D,多油断路器，,L,六氟化硫（,SF6,）断路器，,Z,真空断路器，,K,压缩空气断路器，,Q,自产气断路器，,C,磁吹断路器,安装地点；,N,户内型，,W,户外型,设计序号,额定电压（或最高工作电压）（,kV,）,补充特性：,C,手车式，,G,改进型，,W,防污型，,Q,防震型,额定电流（,A,）,额定开断电流（,kA,）,例如：,ZN28,12/1250,25,，表示户内式真空断路器，设计序号为,28,，最高工作电压,12kV,，额定电流为,1250A,，额定开断电流为,25kA,。
三、高压断路器的类型,按灭弧介质的不同分类,（,1,）油断路器,采用,绝缘油,作为,灭弧介质,的断路器，,逐渐被淘汰2,）压缩空气断路器,采用,压缩空气,作为,灭弧介质,及操作机构能源的断路器3,）真空断路器,在真空中开断电流，利用,真空,的高绝缘强度来实现,灭弧,的断路器4,）六氟化硫（,SF6,）断路器,采用具有优良灭弧性能的,SF6,气体,作为,灭弧介质,的断路器ZW32-12,真空断路器,罐式,SF6,断路器,瓷柱式,SF6,断路器,第五节 隔离开关,隔离开关,又称,（隔离）刀闸,，是一种高压开关电器因为它没有专门的灭弧装置，故,不能,用来切断负荷电流和短路电流使用时应与断路器配合，只有在断路器断开时才能进行操作隔离开关在分闸时，动静触头间形成明显可见的断口，绝缘可靠隔离开关的作用,隔离开关的基本技术参数,隔离开关的型号含义,隔离开关的类型,一、隔离开关的作用,隔离电源,，保证检修工作的安全配合断路器，在电路中进行,倒闸操作,接通和断开,小电流,电路在某些终端变电所中，快分隔离开关与接地开关相配合，,代替,断路器的工作二、隔离开关的技术参数,（,1,）额定电压,指隔离开关长期运行时所能承受的工作电压。
2,）最高工作电压,指隔离开关能承受的超过额定电压的最高电压3,）额定电流,指隔离开关可以长期通过的工作电流4,）热稳定电流,指隔离开关在规定的时间内允许通过的最大电流5,）极限通过电流峰值,指隔离开关所能承受的最大瞬时冲击短路电流三、隔离开关的型号含义,隔离开关型号、规格一般由文字符号和数字表示：,第一单元：产品字母代号，隔离开关用,G,；,第二单元：安装场所代号，户内用,N,，户外用,W,；,第三单元：设计序列顺序号，用数字,1,、,2,、,3,、,表示；,第四单元：额定电压，,kV,；,第五单元：其他标志，如,T,表示统一设计，,G,表示改进型，,D,表示带接地刀闸，,K,表示快分型等第六单元：额定电流，,A,G N 10,20,8000,额定电流(,A),额定电压(,kV),设计系列号,屋内型或屋外型,(,N,一屋内；,W,一屋外),隔离开关,四、隔离开关的分类,（,1,）按装设,地点,的不同，可分为户内式和户外式两种2,）按,绝缘支柱,数目，分为柱式、双柱式和三柱式三种3,）按,动触头运动方式,，可分为水平旋转式、垂直旋转 式、摆动式和插入式等4,）按,有无接地闸刀,，可分为无接地闸刀、一侧有接地闸刀、两侧有接地闸刀种。
5,）按,操动机构,的不同，可分为手动式、电动式、气动式和液压式等6,）按,极数,，可分为单极、双极、三极三种，以及按,安装方式,分为平装式和套管式等GNl9-12(c),系列户内高压隔离开关,。
