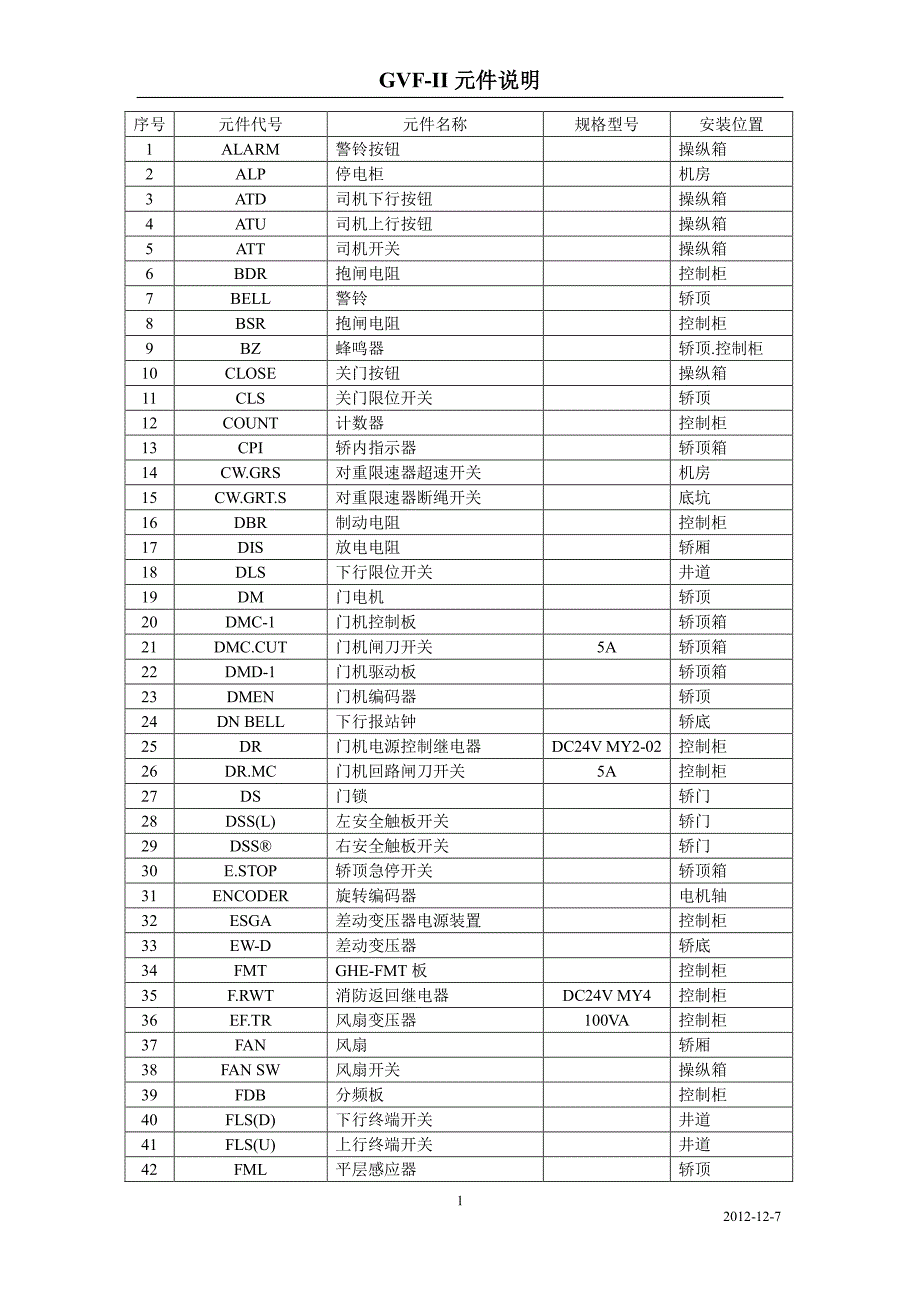

GVF-II 元件说明 2012-12-7 1 序号 元件代号 元件名称 规格型号 安装位置 1 ALARM 警铃按钮 操纵箱 2 ALP 停电柜 机房 3 ATD 司机下行按钮 操纵箱 4 ATU 司机上行按钮 操纵箱 5 ATT 司机开关 操纵箱 6 BDR 抱闸电阻 控制柜 7 BELL 警铃 轿顶 8 BSR 抱闸电阻 控制柜 9 BZ 蜂鸣器 轿顶 .控制柜 10 CLOSE 关门按钮 操纵箱 11 CLS 关门限位开关 轿顶 12 COUNT 计数器 控制柜 13 CPI 轿内指示器 轿顶箱 14 CW.GRS 对重限速器超速开关 机房 15 CW.GRT.S 对重限速器断绳开关 底坑 16 DBR 制动电阻 控制柜 17 DIS 放电电阻 轿厢 18 DLS 下行限位开关 井道 19 DM 门电机 轿顶 20 DMC-1 门机控制板 轿顶箱 21 DMC.CUT 门机闸刀开关 5A 轿顶箱 22 DMD-1 门机驱动板 轿顶箱 23 DMEN 门机编码器 轿顶 24 DN BELL 下行报站钟 轿底 25 DR 门机电源控制继电器 DC24V MY2-02 控制柜 26 DR.MC 门机回路闸刀开关 5A 控制柜 27 DS 门锁 轿门 28 DSS(L) 左安全触板开关 轿门 29 DSS® 右安全触板开关 轿门 30 E.STOP 轿顶急停开关 轿顶箱 31 ENCODER 旋转编码器 电机轴 32 ESGA 差动变压器电源装置 控制柜 33 EW-D 差动变压器 轿底 34 FMT GHE-FMT 板 控制柜 35 F.RWT 消防返回继电器 DC24V MY4 控制柜 36 EF.TR 风扇变压器 100VA 控制柜 37 FAN 风扇 轿厢 38 FAN SW 风扇开关 操纵箱 39 FDB 分频板 控制柜 40 FLS(D) 下行终端开关 井道 41 FLS(U) 上行终端开关 井道 42 FML 平层感应器 轿顶 GVF-II 元件说明 2012-12-7 2 43 GMS 群管理柜 控制柜 44 GRS 限速器超速开关 机房 45 GRT.S 限速器断绳开关 底坑 46 HATCHJ.BOX 中线箱 井道 47 IDP 专用开关 操纵箱 48 IM 感应电动机 机房 49 INV 变频器 控制柜 50 LIGHT 照明开关 操纵箱 51 LIGHT 照明电源闸刀开关 5A 控制柜 52 MAIN 电源空气开关 机房电源箱 53 MAINTE(INCAGE) 轿内检修开关 操纵箱 54 MAINTE(ONCAGE 轿顶检修开关 轿顶箱 55 MG.BC 抱闸电容 控制柜 56 MG.BR 抱闸线圈 曳引机 57 MHS 安全窗开关 轿顶 58 MR.STOP 机房急停开关 机房 59 OBS 油压缓冲器开关 底坑 60 OLS 开门极限开关 轿顶 61 ONC 轿顶检修关门按钮 轿顶箱 62 OND 轿顶检修下方向按钮 轿顶箱 63 ONU 轿顶检修上方向按钮 轿顶箱 64 OPEN 开门按钮 操纵箱 65 PAS 司机操作直使开关 操纵箱 66 PFUNIT 停电灯电源 轿顶箱 67 PHSB 光电保护开关 轿门 68 PHONE P.S 对讲机电源 轿顶箱 69 PIT.S 底坑急停开关 底坑 70 NST 不停开关 操纵箱 71 PK 泊梯开关 泊梯层召唤箱 72 PL 电源指示灯 控制柜 73 RET-CON 自发电正常 /返基站切换开关 自发电控制室 74 IOSB 继电器板 控制柜 75 RS21 微动平层感应器（上） 轿顶 76 RS22 微动平层感应器（下） 轿顶 77 RX 通信匹配电阻 控制柜 78 SCLA SCLA 电子板 110Ω 。
0.5W 控制柜 79 SCLB SCLB 电子板 轿顶箱 80 SCLC SCLC 电子板 厅外召唤箱 81 SCS 安全钳开关 轿顶 82 SDS(D1) 下行 1 级强迫减速开关 井道 83 SDS(D2) 下行 2 级强迫减速开关 井道 84 SDS(U1) 上行 1 级强迫减速开关 井道 85 SDS(U2) 上行 2 级强迫减速开关 井道 GVF-II 元件说明 2012-12-7 3 86 SPB 语音报站装置 轿权威性箱 87 ST 司机出发按钮 操纵箱 88 STB 信号转换装置 控制柜 89 STOP 轿内急停开关 操纵箱 90 TR1 控制变压器 控制柜 91 ULS 上行极限开关 1300VA 井道 92 UP BELL 上行报站钟 轿顶 93 WD110 超载检测开关 轿底 94 WD20 轻载检测开关 轿底 95 WD80 满载检测开关 轿底 96 WS 停电照明灯 轿顶 97 WSW1 非门区报警开关 控制柜 98 10T 运行接触器 SC-N4/N5 控制柜 99 10TZ 运行继电器 DC24VLY4-0 控制柜 100 11 上方向继电器 DC24V MY4-02 控制柜 101 11L TK 端子 控制柜 102 11Z 上行极限继电器 DC48V MY2-02 控制柜 103 12 下方向继电器 DC24V MY4-02 控制柜 104 12Z 下行极限继电器 DC48V MY4-02 控制 柜 105 15B 抱闸接触器 SC-4-1/G 控制柜 106 15BZ 抱闸继电器 DC24V LY4-0 控制柜 107 40D 厅门联锁继电器 DC48V MY4-02 控制柜 108 40GS 轿门锁开关 轿门 109 43FIK 消防功能开关 消防返回层 110 43GA 轿内检修继电器 DC48V MY4-02 控制柜 111 43GB 快车状态继电器 DC24V MY4-02 控制柜 112 43GC 轿顶检修继电器 DC48V MY4-02 控制柜 113 43LF 照明控制继电器 DC24V MY4-02 控制柜 114 50B 软硬件回路安全继电器 DC48V MY4-02 控制柜 115 50X 软件回路安全继电器 DC24V MY4-02 控制柜 116 91SA 光电装置 轿门 117 91SB 光电装置 轿门 118 97LF 门区灯 操纵箱 119 97M 自发电开关 自发电控制室 120 97SA.97SAX 正常供电继电器 停电柜 121 97SBY.97SBYX 停电柜供电继电器 停电柜 122 100R 微动平层继电器 DC24V MY4-02 控制柜 。
