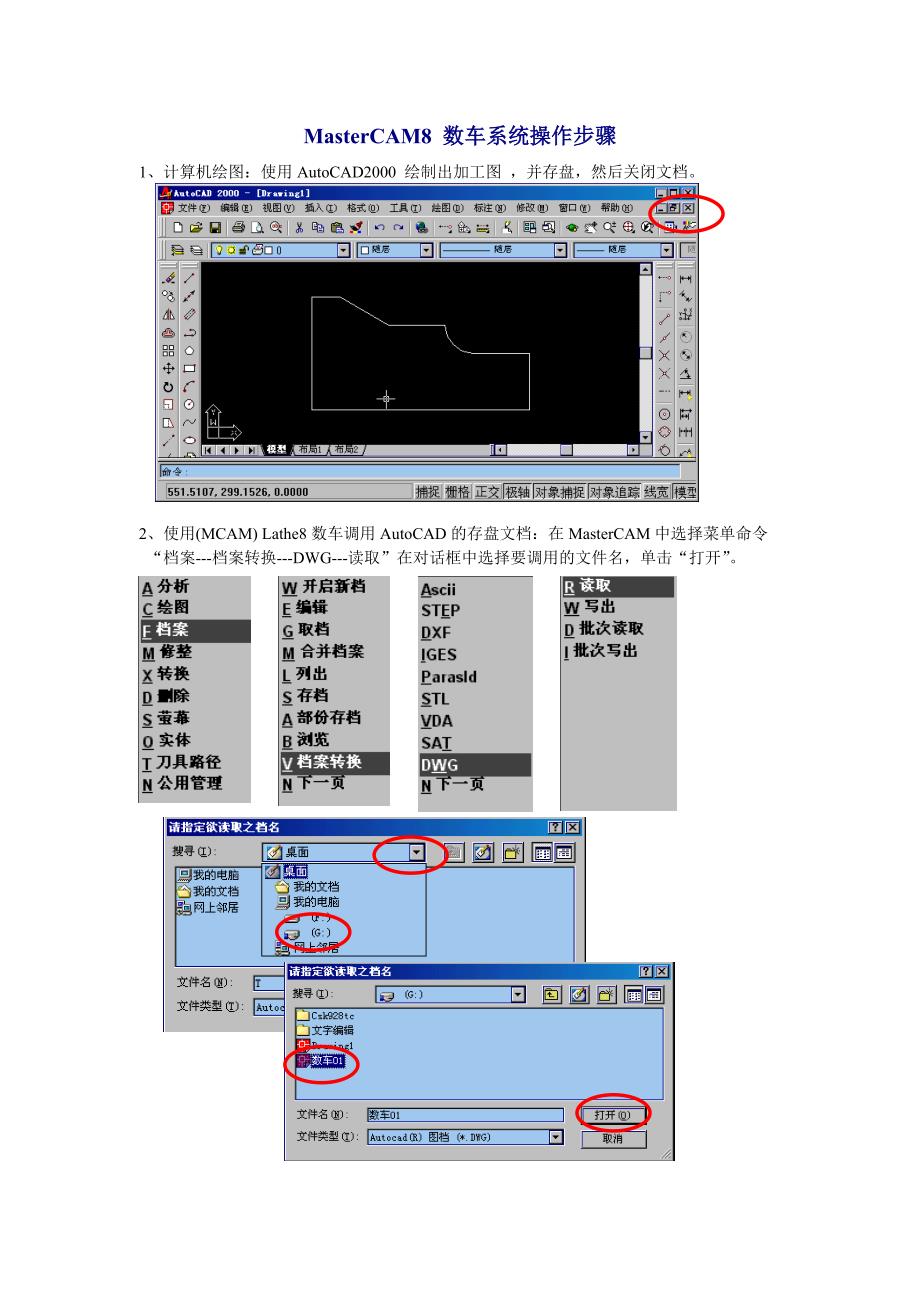

MasterCAM8 数车系统操作步骤1、 计算机绘图：使用AutoCAD2000 绘制出加工图 ，并存盘，然后关闭文档 2、 使用(MCAM) Lathe8数车调用AutoCAD的存盘文档：在MasterCAM中选择菜单命令 “档案---档案转换---DWG---读取”在对话框中选择要调用的文件名，单击“打开” 3、 MasterCAM自动转换格式：（ DWG格式——〉MC8 格式 ） 在对话框中单击“确定”， MasterCAM自动转换格式后报告“完成”信息，单击“X”关闭按钮AutoCAD的绘图文档 被调入MasterCAM 中，如下图示：4、 建立工件坐标系：单击“回主功能表”，返回主菜单，选择菜单命令 “转换à平移à窗选” 窗选图示：鼠标在工作区点击白色框处，然后拖动鼠标到绿色框处点击，将图形全部框选点击 “执行”，确认选取à 点击“两点间”平移 à如图绿色框处点击选择平移起点（注：应选择将作为工件坐标系原点的一个点）à平移起点选中后，单击菜单上的“原点”，将平移起点设定为工件坐标系原点 选取平移方式为“移动”，点击“确定”，工件图移动到原点位置，点击工具栏“适度化”图标，全屏显示图形，再点击“缩小 0.8倍”，按键盘“F9”键显示坐标轴5、 设置数车加工路径：单击“回主功能表”，返回主菜单，选择菜单命令“刀具路径 à 粗车”，然后单击图示加工切入线段，à 再单击退出线段，形成一条完整的加工路径单击“执行”，完成粗车路径选取，在弹出的“刀具参数”对话框中 选择粗车刀，在“粗车参数”对话框中设置加工参数，单击“确定”完成系统自动创建粗车的走刀路径，如下图示：6、 检验走刀切削效果：选择菜单命令“操作管理”，在打开的对话框中选择“实体切削验证” à “执行”按钮系统开始走刀至完成加工模拟，最后效果如图示：7、 生成数控加工程序：单击“X”关闭按钮，返回“操作管理”对话框 单击“执行后处理”，选中“存储NC档”， à“编辑”à单击“确定”à 单击“保存”生成加工程序：问：如图示工件内凹时，如何设置加工参数答：1、考虑到工件的内凹斜度，设置加工参数时，选择如图所示刀具2、如图：在加工参数页面点击“进刀参数”，再弹出的对话框中选择：“允许在切削路径中进刀”单击“确定”返回参数对话框，再次单击“确定”，系统自动编制出刀具路径如下图示：。
