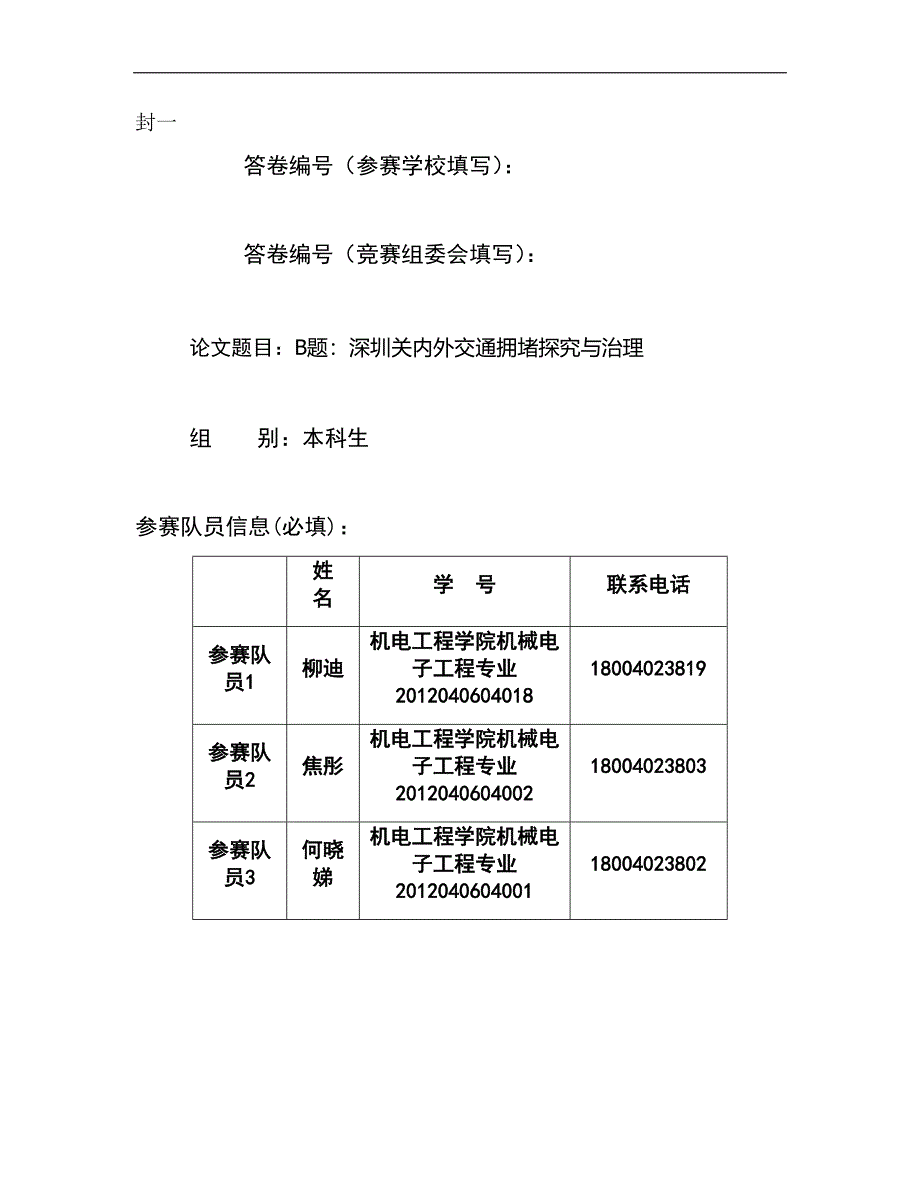

封一答卷编号（参赛学校填写）：答卷编号（竞赛组委会填写）：论文题目：B题：深圳关内外交通拥堵探究与治理组 别：本科生参赛队员信息(必填)： 姓 名学 号联系参赛队员1柳迪机电工程学院机械电子工程专业201204060401818004023819参赛队员2焦彤机电工程学院机械电子工程专业201204060400218004023803参赛队员3何晓娣机电工程学院机械电子工程专业201204060400118004023802参赛学校：沈阳航空航天大学封二答卷编号（参赛学校填写）：答卷编号（竞赛组委会填写）：评阅情况（学校评阅专家填写）：学校评阅1.学校评阅2.学校评阅3. 评阅情况（联赛评阅专家填写）：联赛评阅1.联赛评阅2.联赛评阅3.深圳关内外交通拥堵探究与治理摘要随着经济的高速发展和城市化进程的加快，机动车拥有量急剧增加城市道路交通拥堵问题成为困扰世界各大城市的社会问题之一，严重影响着城市的可持续发展和人们的日常工作与生活快速、准确地发现路网中发生的交通拥堵，并估计出拥堵在未来一段时间内的扩散范围和持续时间，对于制定合理有效的交通拥堵疏导策略具有重要意义。
针对这个问题，我们通过综合分析深圳市关内外人口居住分布，区域功能架构及交通路况等情况，分析造成各关口拥堵的深层原因，建立仿真模型结合理论给出一个合理的调度方案，并通过调整城市分区功能，改变关口区域功能架构以及改善交通管控措施来缓解交通拥堵对于问题一：构造流量q(x,t)、车速v(x,t)、行车道数s(x)、车辆通量I关系通过主成分分析法分析造成各关口拥堵的深层原因，分析造成关口广场区域高峰期拥堵的直接原因，并对关口广场各连接道路进行分类，通过模糊综合评价定出拥堵指数，根据模型参数给出今后进一步研究关口广场拥堵问题所需交通数据的采集侧重内容建议 对于问题二：在问题一确定车辆通量I基础上求解，类似于交通线路优化问题，适当调整城市分区功能、改变关口区域功能架构以及改善交通管控措施等来缓解梅林、布吉等关口的交通拥堵对于问题三：假设其他条件不变（地震、台风引起的灾害情况），通过模型函数I的定义，找到各个道路拥堵状况，分析拥堵问题严重的道路，从而确定增加关内通道所在地方模型一，构造函数，得到交通拥堵指数，通过对各个关口的拥堵指数进行分析比较，得到各个关口的拥堵程度，从而分析造成各关口拥堵的深层原因。
模型二，通过我们的调查发现，造成此路口交通拥堵的原因之一是黄灯时间较短，这样会造成有些车辆因来不及停车而越过十字路口的停车线，又由于红灯亮了而过不了路口，故而造成交通混乱针对此问题，我们在力学与动力学原理的基础上，提出一种调整黄灯时间的模型，利用微分方程列出黄灯时间的求解公式，并计算出黄灯闪亮的最佳时间为6秒我们认为我们采用的方法是比较新颖的，误差更小，我们通过对问题分析探索所得到的优化方案具有更一般的结论，对缓解交通拥堵起到参考作用1.问题综述 深圳由关内关外两个区域组成，并由自然山丘隔开由于有相当的一部分人在关外居住，在关内上班，导致在上下班高峰期各关口进出道路经常成为交通最拥堵的地方，尤其以布吉关和梅林关为甚，在高峰期发生道路交通事故更会严重影响到广大市民的工作和生活现在我们就深圳各关口的交通现状，应用数学建模方法提出﹑分析并探讨解决这一严重问题的办法下面就是我们所要解决的问题：（1）分析造成各关口拥堵的深层原因，以梅林关为例，分析造成关口广场区域高峰期拥堵的直接原因，并对关口广场各连接道路进行分类、给出今后进一步研究关口广场拥堵问题所需交通数据的采集侧重内容建议2）在不增加关内外通道数量的情况下，适当调整城市分区功能、改变关口区域功能架构以及改善交通管控措施等来缓解梅林、布吉等关口的分析拥堵问题严重的道路，从而确定增加关内通道所在地方。
（3）分析拥堵问题严重的道路，从而确定增加关内通道所在地方2 模型假设（1）假设车的长度对交通没有影响，所有车通过路口的速度一样，同一转向的车辆时间相同；（2）假设城市中的道路状况十分良好，没有房屋拆迁，道路、桥梁的维修和破坏，特定道路的管制通行或者占道，交通事故等影响因素；（3）不考虑汽车发动时间的影响；（4）步行人流和自行车流对交通拥堵的影响不如汽车流大，在简化模型的情况下可以不考虑；（5）不考虑天气和车辆状况的影响；（6）私家车和公交车等不同车辆同等看待；（7）车辆的数量不再增加；（8）只考虑城市内部的交通情况，排除外地车的出入三﹑问题分析3.1 交通拥堵的概念交通堵塞是指一定时间内道路的承载能力不能满足车辆的通行需求，即道路上的车流量大于道路的最大车流量，是超出部分滞留在路上的交通现象3.2交通拥堵指数的概念 交通指数是对分布在城市大街小巷的动态车辆位置信息（简称浮动车数据）进行深入加工处理获得的，是通过全市3万多辆出租车上的车载GPS回传动态数据给数据处理中心首先对车辆位置数据处理，得到不同功能等级道路的运行速度，然后根据道路功能不同以及流量数据计算该道路在全网中所占权重，最后通过人对拥堵的感知判断，给出换算到0-10的指数指标值。
但交通指数并不意味着车速，因道路情况不同，速度带给人的感受并不相同为了测算区分出这些等级，千余名工作人员携带GPS等仪器，几乎跑遍大街小巷，之后通过比对现场感受和数据测算，最终确定各种不同道路的交通指数交通指数计算最小时间单位是15分钟，指数值可以实时动态地反映全路网的运行状态，通过定义通勤早、晚高峰或者节假日高峰等不同统计周期，可以得到工作日高峰平均交通指数、日交通指数最大值等反映一天典型交通特征的指数3.3造成交通拥堵的原因造成各关口拥堵的深层原因是私家车增多，人们越来越倾向于自驾上班而放弃选乘公共交通；立交桥对缓解梅林关路段拥堵未起很大作用，在梅关高速路；公交运力不足深圳城市中轴线的北段是梅林大社区，这里是城市中心区的后花园，但是却每天都在上演着交通大拥堵，由于这里的城市交通基础设施落后和规划的极不合理，造成目前的交通状况已经濒临瘫痪，而梅林关口庞大的车流量蜂拥南下也反过来加剧了梅林片区交通拥堵的严重程度再加上城市道路严重滞后，不能满足机动车的迅猛发展，交通流量日益加的需求，城市非交通占道严重，加剧了城市的交通压力；城市交通结构的不合理，交通工具发展的不平衡，红绿灯时间短的安排不合理也加剧了交通的紧张状况；交通事故是交通堵塞特别是重大交通堵塞的重要原因；交通管理职能作用不到位，管理效率不高，是造成交通拥堵的重要原因。
3.4关于改变区域功能架构和交通管控措施的问题分析从关口区域广场功能构架角度分析：深圳各关口是深圳市关内主城区与关外城区交通干线的汇集区域，依据交通辐射汇流理论，辐射区域的车流密度会按照交通函数减小，而流量Q～V，两者为一次函数，在不考虑辐射路线彼此交叉的基础上，流量随辐射路线网络的增加而现行减小而汇流区域，流量Q随E的某个指数函数增加因此，相同数量的汇流路线与辐射路线的增流蟹柳能力不同而梅林关广场区域的汇流路线众多因此梅林关的交通汇流功能，直接造成了路段交通拥堵此处，在未来加修主干道路时，汇入点远离关口广场，而辐射点临近广场以此，将政治保障转化为设计保障梅林关广场区域紧邻深圳市火车北站，深圳地铁五号线民乐站，深圳市公交车调度站，深圳市公交车民乐站梅林关广场区域具有重要的公共交通调度能力与任务而相应公交线路的始发站均在梅林关广场内，离行人聚集地民乐天桥较远民乐天桥处为公交，地铁等公共交通换乘聚集地点此处公路线性交叉，小曲率半径转弯区域大量等车乘客占用机动车道造成路线变窄，从而引发拥堵此处，可以将深圳公交民乐站向关外方向改建，以缓解人流对车流的影响关口检查站具有车辆人员的排查功能此车可以取消关口，增大第一个模型中的V，另外，可以减少本文中车流波动模型中停车波以及启动波对交通稳定性的影响。
从交通管控措施的角度分析：1.梅林关和布吉关广场区域具有极强的交通组织功能当今深圳市最主要的交通枢纽由于地理位置特殊其中，梅林关紧邻深圳市火车北站，深圳市地铁五号线的民乐站以及深圳市公交线路民乐站民乐天桥路段大量的等车乘客占用机动车道，造成人车混杂，极大的影响了梅林关交通畅通2.梅林关和布吉关是关外通往关内福田区以及罗湖区的主要路线，此处多条交通主干线路线路汇集，而且路宽变窄，行车喇叭口状形成交通拥堵针对以上问题，我们建议在此处规划道路引导标线和分流护栏的建设，以此合理引导相同路段缩窄段的交通汇流3.关口广场区汇流车辆，偏侧向泊车直接影响了梅关大道直行车辆造成交通高峰期车辆汇流冲突，从而加重关口广场区域的交通拥堵状况此处应该加强各车型，个车道的道权分配，以此规范各种车辆的行驶方向及汇流方四 模型的建立与求解模型一 通过定出拥堵指数得到研究拥堵问题所需交通数据的采集侧重内容 我们通过等级评分制度来计算出梅林关各各关口的拥堵指数1. 同一车道在辆数相同的情况下，车速越快越不拥堵，在同一速度下，通过车越多越不拥堵，所以得出计算公式，辆数／车道×车速2. 道路的长短也会给人拥堵的感觉，越窄越拥堵，越长越拥堵。
把每一个结果分为十个等级打分，0为不拥堵，9为拥堵，建立拥堵指数路段或路口名称车道数20130402早高峰流量(辆/h)车速20130402晚高峰流量(辆/h)车速公式评分长度评分（占50%）宽度评分（占50%0总分梅观公路74810857901275264305.5 3 11347.63055057.5 439317.541044916116.20423 533706340344829175.462113南坪快速436714640945427565.753225 448254339875530656.951524.5梅观高速42546 1365 0无法计算 4879 2075 0无法计算新区大道4654 640 0无法计算 4436 533 0无法计算模型二 通过延长黄灯时间来缓解交通拥堵在最早的交通灯设计中是没有黄灯的 由于没有黄灯的缓冲作用, 司机在交通路口必须及时做出停车或启动车辆的准备； 行人在通过马路的时候, 也必须准确地判断通行时间和红绿灯的转换时间, 因此, 通常行人过马路是很危险的红灯停、绿灯行, 黄灯则告诫人们马上要转变灯的颜色, 正在过马路的行人要抓紧时间通过. 当绿灯转变为黄灯时, 司机和行人应准备停下来; 当红灯转变为黄灯时, 司机和行人应准备启动. 由于黄灯的缓冲作用, 行人、司机就有更充足的时间来从容应付, 提高了交通安全的保障系数, 黄灯时间的确定对交通路口的安全行使起举足轻重的作用. 时间少了, 会造成有些车辆因来不及停车而越过十字路口的停车线, 但又由于红灯亮了而过不了路口, 势必造成交通混乱. 而黄灯亮的时间过长。
