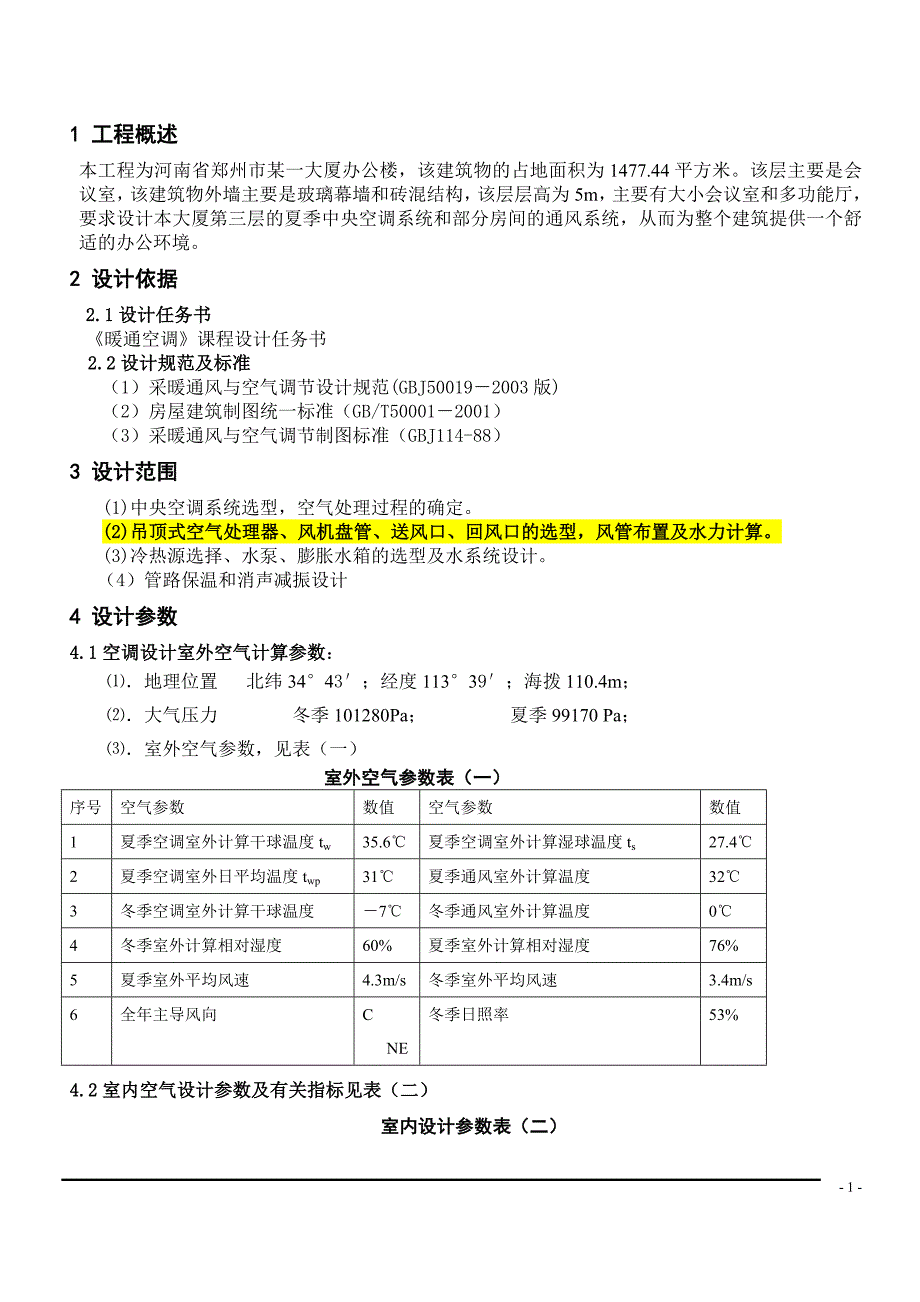

1 工程概述本工程为河南省郑州市某一大厦办公楼，该建筑物的占地面积为1477.44平方米该层主要是会议室，该建筑物外墙主要是玻璃幕墙和砖混结构，该层层高为5m，主要有大小会议室和多功能厅，要求设计本大厦第三层的夏季中央空调系统和部分房间的通风系统，从而为整个建筑提供一个舒适的办公环境2 设计依据2.1设计任务书《暖通空调》课程设计任务书2.2设计规范及标准（1）采暖通风与空气调节设计规范(GBJ50019－2003版)（2）房屋建筑制图统一标准（GB/T50001－2001）（3）采暖通风与空气调节制图标准（GBJ114-88）3 设计范围(1)中央空调系统选型，空气处理过程的确定2)吊顶式空气处理器、风机盘管、送风口、回风口的选型，风管布置及水力计算3)冷热源选择、水泵、膨胀水箱的选型及水系统设计4）管路保温和消声减振设计4 设计参数4.1空调设计室外空气计算参数：⑴．地理位置 北纬34°43′；经度113°39′；海拨110.4m；⑵．大气压力 冬季101280Pa； 夏季99170 Pa； ⑶．室外空气参数，见表（一） 室外空气参数表（一）序号空气参数数值空气参数数值1夏季空调室外计算干球温度tw35.6℃夏季空调室外计算湿球温度ts27.4℃2夏季空调室外日平均温度twp31℃夏季通风室外计算温度32℃3冬季空调室外计算干球温度－7℃冬季通风室外计算温度0℃4冬季室外计算相对湿度60%夏季室外计算相对湿度76%5夏季室外平均风速4.3m/s冬季室外平均风速3.4m/s6全年主导风向C NE冬季日照率53%4.2室内空气设计参数及有关指标见表（二） 室内设计参数表（二）类型 季节空调运行时间夏季冬季新风量 （ｍ3/人.ｈ）温度℃湿度%风速温度℃湿度%风速301小会议室8:00–17:0026600.2520450.15 30302小会议室8:00–17:0026600.2520450.1530303大会议室8:00–17:0026 600.2520450.1530304多功能厅8:00–17:0026600.2520450.15304.3 其他噪声声级不高于45dB; 空气中含尘量不大于0.30 mg/m³; 室内空气压力稍高于室外大气压。
5 空调负荷计算5.1空调冷负荷计算方法在空调工程设计中，存在两中冷负荷计算的计算方法：一为谐波反应法（负荷温差法），一为冷负荷系数法谐波反应法（负荷温差法）计算的冷负荷的形成包括两个过程：一是由于外扰（室外综合温度）形成室内得热量的过程（既内扰量）此一过程考虑外扰的周期性以及围护结构对外扰量的衰减和延迟性二是内扰量形成冷负荷的过程此一过程是将该热扰量 分成对流和辐射两种成分前者是瞬时冷负荷的一部分，后者则要考虑房间总体蓄热作用后才化为瞬时冷负荷两部分叠加即得各计算时刻的冷负荷冷负荷系数法是在传递函数的基础上为便于在工程中进行手算而建立起来的一种简化计算法通过冷负荷温度与冷负荷系数直接从各种扰量值求得各分项逐时冷负荷本设计采用冷负荷系数法冷负荷的计算5.2相关参数的选取围护结构参数见表（三）围护结构参数表（三）结构类型类型传热系数南外墙1水泥砂浆抹灰加浅色喷浆，2砖墙，3保温层，4内粉刷加油漆1.17其它三面外墙玻璃幕墙0.55外窗单层透明玻璃钢窗（5mm）4.54内墙内外抹面(各20mm)加一砖黏土实心砖(240mm)总厚度280mm1.76 其它的冷负荷相关参数见表（四） 其它冷负荷相关参数表（四）房间名称人员照明设备散热W/m2劳动强度群集系数类型功率W/m2会议室极轻0.93暗装荧光灯,灯罩有孔25电脑大厅极轻0.93明装荧光灯,灯罩有孔25电脑多功能厅极轻0.93暗装荧光灯,灯罩有孔25音响设备注: (1)网络机房、数据处理中心，设备按实际发热量估算。
2)室内保持正压，不考虑空气渗透引起的冷负荷 (3)本设计由于内部房间的温差较小，不考虑内围护结构的传热5.3 冷负荷的计算5.3.1、外墙瞬变传热引起的冷负荷Q=KF△t(5-1)式中：Q------- 外墙瞬变传热引起的逐时冷负荷，W；F------- 外墙的面积，m2；K------- 外墙的传热系数，W/(m2·℃ ) ； △t-------5.3.2、内墙引起的冷负荷 Qc(τ)=AiKi(to.m+Δtα- tR) (5-2) 式中： ki ------- 内围护结构传热系数，W/(m2·℃ )；地面：0.47，W/(m2·℃)； Ai ------- 内围护结构的面积，m2；to.m ------- 夏季空调室外计算日平均温度，℃；Δtα------- 附加温升注：由于该内维护结构之间的温差较小，在此次的设计中没有计算该项负荷5.3.3、外玻璃窗瞬变传热引起的冷负荷Qc(τ) = cw Kw Aw ( tc(τ) + td － tR) （5-3）式中 ： Qc(τ) -------外玻璃窗瞬变传热引起的冷负荷，W； Kw ------- 外玻璃窗传热系数，W/(m2·℃ )，Kw =5.9 W/(m2·℃ ) Aw ------- 窗口面积，m2； tc(τ) ------- 外玻璃窗的冷负荷温度的逐时值，℃，由《暖通空调》附录2-10查得； cw ------- 玻璃窗传热系数的修正值；由《暖通空调》附录2-9查得，单层金属窗框 cw=1.0 td ------- 地点修正值；5.3.4、透过玻璃窗的日射得热引起的冷负荷Qc(τ) = Cα Aw Cs Ci Djmax CLQ (5-4)式中 ：Cα------- 有效面积系数，由《暖通空调》附录2-15查得；Aw------- 窗口面积，m2；Cs------- 窗玻璃的遮阳系数，由《暖通空调》附录2-13查得；Ci------- 窗内遮阳设施的遮阳系数，由《暖通空调》附录2-14查得；Djmax-------日射得热因数，由《暖通空调》附录2-12查得30纬度带的日射得热因数；CLQ------- 窗玻璃冷负荷系数，无因次；5.3.5、照明散热形成的冷负荷 荧光灯 Qc(τ) =860n1n2NCLQ (5-5) 式中 ：Q -------灯具散热形成的冷负荷，W；N-------照明灯具所需功率，W； n1-------镇流器消耗公率系数，明装荧光灯n1=1.2； n2-------灯罩隔热系数；n2=1.0 CLQ-------照明散热冷负荷系数，可有附录2-22查得；注：与由于客房、办公室的空调系统仅在有人时才运行，取CLQ=1。
5.3.6、人体散热形成的冷负荷5.3.6.1、人体显热散热形成的冷负荷Qc(τ) = qs n φ CLQ (5-6-1)式中：qs ------- 不同室温和劳动性质成年男子显热散热量；n ------- 室内全部人数；φ------- 群集系数，由《暖通空调》表2-12查得；CLQ ------- 人体显热散热冷负荷系数，由《暖通空调》附录2-23查得；5.3.6.2、人体潜热散热引起的冷负荷 Qc(τ) = ql n φ （5-6-2）式中：ql -------不同室温和劳动性质成年男子潜热散热量， W；n，φ-------同式5-6-1；5.3.7、食物散热形成的冷负荷 本工程中没有餐厅不考虑食物散热形成的冷负荷5.3.8、设备散热形成的冷负荷会议室和多功能厅考虑设备的散热量，设每个办公室有一到两台电脑，每台电脑的散热量按稳定传热450 W计算。
注：计算照明冷负荷时，根据空调房间的功能特点，单位面积照明冷负荷均为25 W/m25.4 、湿负荷的计算5.4.1、人体散湿量可按下式计算：mw1=0.278nψg×10-3 g/s （5－7）式中： mw1 -------人体散湿量, g/s；; g ------- 成年男子的小时散湿量，g/h； n ------- 室内全部人数； ψ------- 群集系数；5.5、新风负荷计算5.5.1、夏季空调新风冷负荷Qc.o=Mo（iw—in） （5－8）式中: Qc.o-------夏季新风冷负荷，KW； Mo-------新风量，kg/s； iw-------室外空气的焓值，kJ/kg； in-------室内空气的焓值，kJ/kg；5.6、夏季空调计算结果汇总根据以上各项计算公式，得到夏季空调冷湿负荷结果如下，详细计算请参考附录Ⅰ：共有房间数目: 22 各个房间冷负荷/湿负荷总计: ---------------------------计算时刻 7点 8点 9点 10点 11点 12点 13点 14点 15点 16点 17点 18点 19点 冷负荷 39890 186068 210956 217369 221908 74062 65955 208048 227568 229686 230713 79022 64745 湿负荷 0。
