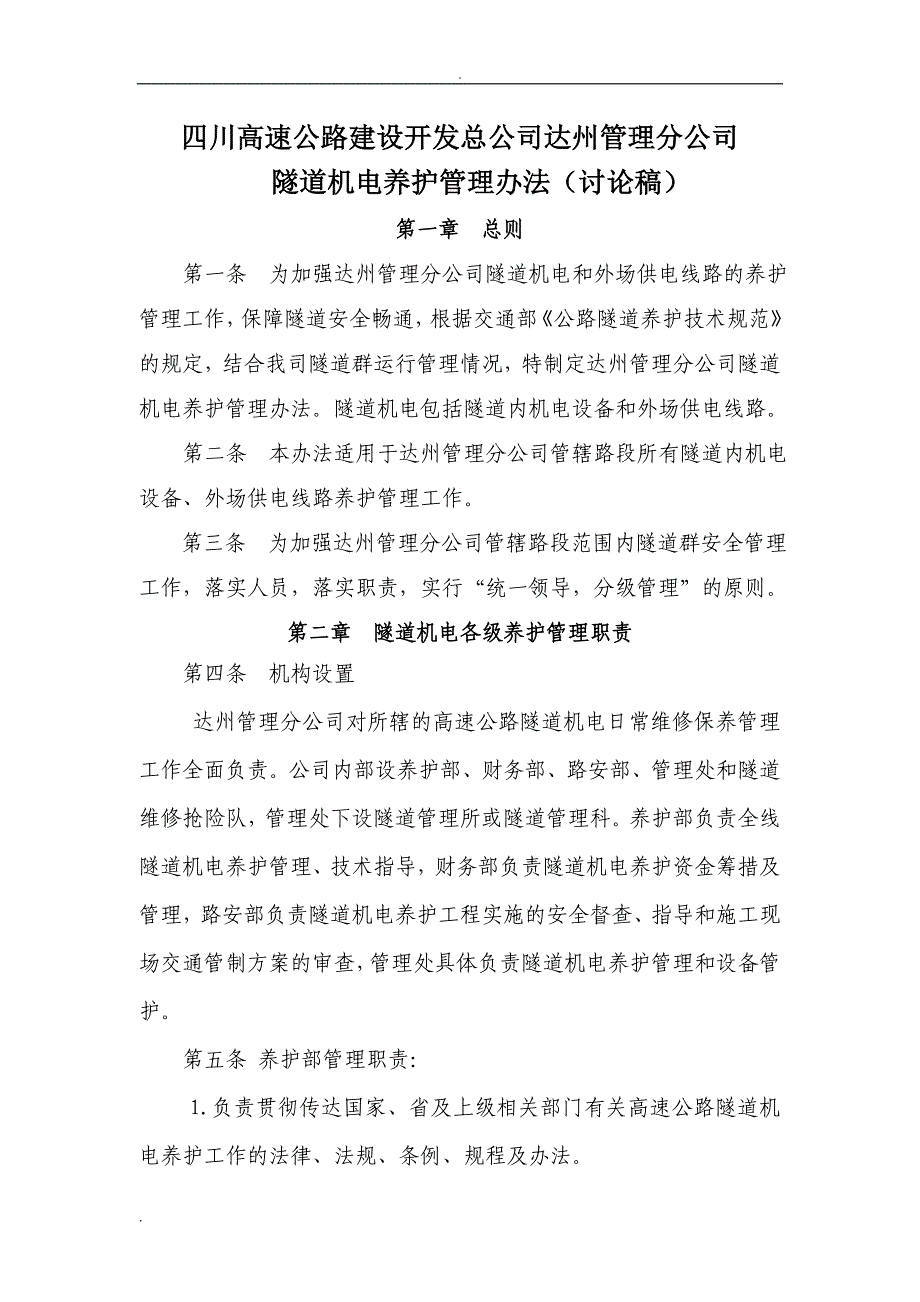

四川高速公路建设开发总公司达州管理分公司 隧道机电养护管理办法（讨论稿）第一章 总则第一条 为加强达州管理分公司隧道机电和外场供电线路的养护管理工作，保障隧道安全畅通，根据交通部《公路隧道养护技术规范》的规定，结合我司隧道群运行管理情况，特制定达州管理分公司隧道机电养护管理办法隧道机电包括隧道内机电设备和外场供电线路第二条 本办法适用于达州管理分公司管辖路段所有隧道内机电设备、外场供电线路养护管理工作第三条 为加强达州管理分公司管辖路段范围内隧道群安全管理工作，落实人员，落实职责，实行“统一领导，分级管理”的原则第二章 隧道机电各级养护管理职责第四条 机构设置达州管理分公司对所辖的高速公路隧道机电日常维修保养管理工作全面负责公司内部设养护部、财务部、路安部、管理处和隧道维修抢险队，管理处下设隧道管理所或隧道管理科养护部负责全线隧道机电养护管理、技术指导，财务部负责隧道机电养护资金筹措及管理，路安部负责隧道机电养护工程实施的安全督查、指导和施工现场交通管制方案的审查，管理处具体负责隧道机电养护管理和设备管护第五条 养护部管理职责：1.负责贯彻传达国家、省及上级相关部门有关高速公路隧道机电养护工作的法律、法规、条例、规程及办法。
2.负责编制公司隧道机电维护年度计划，组织专项工程设计文件的审查和报批；负责编制大型专项设备和成套备件采购计划；审核管理处上报的年度计划预算3.负责指导管理处机电养护管理工作4.负责组织隧道机电养护年度检查、专项检查和考核5.按公司应急预案要求参与隧道机电故障抢修6.负责建立健全隧道机电设备和运行档案资料，按时上报隧道机电养护的相关报表 7. 负责公司隧道机电抢险维修队管理工作，组织管理处隧道机电维护人员业务技术培训 8.完成领导安排的临时工作任务第六条 公司隧道机电抢险维修队管理职责：1.归口养护部管理，做好隧道机电设备管理和运行状况台账2.定期组织管理处对隧道机电设备状况进行检查，每月不少于1次，帮助指导管理处解决隧道机电设备大的故障3.负责牵头大宗成套机电设备的定期维护4根据公司应急预案要求，全程参与隧道机电设备故障应急抢修5.组织隧道机电维护人员日常保养和维修技能培训6.完成上级领导安排的临时工作任务 第七条 管理处管理职责：1.负责健全隧道管理体系、机构人员、规章制度和岗位职责2.按固定资产要求建立隧道机电设备台账、专项工程记录台账和维修记录台账3. 负责编制所辖路段内隧道机电设备日常维护计划，提出专项维修计划建议，报审临时抢修和应急抢修计划和费用。
4. 负责隧道机电设备的管护、日常巡查和定期保养5. 负责完善管理处隧道应急预案实施细则，及时组织人员对隧道机电设备故障进行应急抢修6.负责收集隧道供配电、照明、通信、监控、消防、通风系统和外场供电线路设施设备的运行数据，建立健全隧道设备运行档案，定期上报7. 负责隧道机电特别是外场供电线路涉及的地方协调工作8.完成上级领导安排的临时工作任务第三章 隧道机电设施检查检修第八条 隧道机电设施检查、维护按照交通部《公路养护技术规范》和《公路隧道养护技术规范》等有关隧道检查、检修标准和规定制定第九条 隧道机电设施主要指为隧道营运服务的相关机电设施，包括供配电设施、照明设施、通风设施、消防及救援设施、监控设施和外场供电线路第十条 隧道机电设施检查工作分为日常检查、应急检查；保养检修工作分为经常性检修、定期检修和专项工程第十一条 日常检查是指在巡逻车或通过步行目测对机电设备外观和运行状况进行一般巡视检查，每日不少于一次检查，在雨季和冰冻期间每日不低于两次或更多，检查结果于当日填入“日常检查记录表” 第十二条 应急检查是指公路隧道或与隧道相邻的设施发生异常事件、重大事故或自然灾害后对机电设施进行的检查，没有固定周期性，可配合土建检查一起进行。
第十三条 经常性检修是指通过步行目测或使用简单工具，对设施仪表读数、运转状态或损伤情况进行的检查，可按1次/1-3月进行，对破损零部件应及时进行维修更换第十四条 定期检修是指通过检测仪器对仪表进行的标定，和对连接及装配状态等机电设施运转情况和性能进行的较全面检查和维修，可按1次/年进行第十五条 专项工程是指需对某类机电设备进行集中性、系统性的维修，使其达到原有的技术标准专项工程没有固定周期性，可根据设备具体运行情况进行第四章 隧道机电的日常清洁维护第十六条 隧道机电应根据隧道规模、交通量大小及组成、污染对机电设施功能影响程度、清洁方式和环境条件等因素周期性地进行清洁维护第十七条 根据是否用水可将清洁方式分为湿法和干法两种；1.采用湿法清洁时，应注意保护人员安全和机电设施内部电气化元件的安全，防止污染水渗入设施内，腐蚀设备2.采用干法清洁时，应采取必要的降尘措施对于清洁不能去除的污垢，经判别可以湿法清洁时可用清洁剂进行局部特别处理第十八条 隧道机电设施清洁宜以人工作业为主，以机械作业为辅第十九条 隧道供配电设施设备为设置于配变电所的电力设备和外场配电箱、插座箱、控制箱应定期进行清洗保洁的，周期不应少于1次/月。
第二十条 隧道照明设施设备为隧道灯具、标志及信号灯、洞外路灯、照度计，定期进行清洗保洁不应少于1次/季度第二十一条 隧道通风设施设备为射流风机，定期进行清洗保洁不应少于1次/3年第二十二条 隧道消防设施设备为消火栓及水泵接合器、灭火器、火灾报警设施、水成沫控制阀及喷头、气体灭火设施、横通道门、紧急、电光标志等，定期进行清洗保洁不应少于1次/季度第二十三条 隧道监控与通信设施设备为各类检测仪、摄像机、广播、车道指示器、可变限速标志、可变信息标志、交通信号灯、控制器（箱）、光端机、交换机等，定期进行清扫保洁不应少于1次/季度第五章 隧道机电设备保养检查要求第二十四条 隧道机电系统维护保养检查按周期分为日、月、季度和年度第二十五条 隧道机电系统维护保养机构隧道管理所，应按照隧道机电设施设备维护保养内容做好相应的维修计划和记录第二十六条 隧道日常巡查应检查隧道照明有无跳闸；消防箱有无破损、消防管道有无明显破裂漏水；排水沟有无阻塞；交通信号灯有无损坏；情报板有无明显损坏；路面有无落物、积水，有无明显开裂破损以及有无设备明显脱落等第二十七条 隧道机电月度检查维护内容：1.每月检查洞外路灯有无损坏、亮度目测是否正常、防护等级是否不足。
2.每月检查隧道照明线路回路工作是否正常3.每月检查隧道消防水压力是否充足、排水沟槽有无堵塞4.每月对监控室、数据机房、通信机房的监控设备（含地图板）、通信设备、电源机柜内部进行除尘清洁，并检查机柜内的缆线有否损伤，有否鼠害迹象5.每月对计算机系统的软件进行文档整理，并进行安全检查或杀毒处理，对相关数据进行备份，并清除系统软件的垃圾文件，并分类存档6.每月检查情报板显示状态是否正常第二十八条 隧道季度检查维护内容：1.每季度检查监控外场设备（CO/VI、车辆检查器、广播、摄像机、光强检测器等）脱落损伤情况，检测仪数据是否正常2.每季度对可变情报板、限速标志、车检器、外场摄像机机柜内部做一次除尘清洁，根据技术规范的要求，抽测相应检测点的电压值是否正常，检查各部位的紧固及电气接触是否良好，各连接电缆表面是否受损，机柜门封的密封性能是否正常，如有必要进行相应的调试3.每季度检查机房和外场设备的防雷器是否良好4.每季度检查隧道照明设施电压是否稳定，灯的亮度是否正常、灯具的清洁、引入线、配电箱是否积水进行检查，对损坏的灯管进行更换5.每季度检查隧道内车行信号灯、交通指示灯、避灾灯损坏情况进行统计和更换。
6.每季度对监控机房内的监视器墙、地图板、监视器、设备机柜等机电设备表面进行除尘清洁7.每季度检查隧道内火灾报警设备（随机抽检20处）及回路、温感报警系统以及配套设备和光缆8.每季度检查监控室各工作站及服务器运行状态是否良好并进行杀毒维护9.每季度检查监控工作站配套设备运行情况、光端机端子有无损坏、视频分配器是否正常、网元交换机地图版有无故障、电视监控图像是否清晰、硬盘录像机是否录像等并除尘10.每季度检查隧道消防设施有无损坏、丢失、过期11.每季度检查变电所水泵、电动机运转是否正常、轴承、电压、电流有无问题12.每季度检查隧道人行、车行横洞门运行是否正常、有无垮塌、远程能否控制等13.每季度检查高低位水池有无漏水、管道是否畅通14.每季度检查隧道紧急有无故障、通话功能是否完好15.每季度检查隧道防火层脱落情况，配电箱、插座箱、控制箱运行情况16.每季度巡检小型情报板、限速标志、道路摄像机，主要检查密封性能，机箱内是否有虫鼠害，外壳接地是否牢靠，门锁是否完好检查显示是否清晰、完整、正确，电池供电电压是否正常，线路板是否受潮腐蚀等17.每季度检查射流风机的各计量仪器工作情况、连接部分是否正常、运转有无异响过热、叶片有无损伤、电流值是否正常、能否正常逆运转。
第二十九条 隧道机电年度维护内容：1.每半年检查监控室静电地板下部空间并进行除尘2.每半年检查变电所供配电运行情况，门窗、排风扇、墙体有无破裂损坏3.每半年检测一次监控中心、分中心及外场设备性能、接地、绝缘情况等4.每半年校对一次中心硬盘录像机时钟、矩阵时钟5.每半年检查一次电力电缆有无外损伤，工作温度是否正常6.每半年检查一次直流屏和UPS电源运行情况、有无破损、温度电压绝缘等是否正常7.每半年检查一次柴油发电机是否正常，各部位有无异常，并对发电设备进行日常保养工作8.每半年检查电缆管道、电缆沟、管箱、钢管、槽、人井、手井等是否损坏，井盖、槽盖板等是否丢失损坏等9.每半年安排对外场摄像机、可变限速标志、情报板、车检器外壳进行清洁10.每半年对人井、手井、电缆沟、管箱等内的杂物清理，检查井内电缆支架及电缆、标示标牌，对有积水的人手井内的积水进行抽水处理，积水严重的要经常抽水，防止电缆长期泡在水中，对有接头的线缆重点检查接头防护情况并应将接头部位悬挂在最高点11.每半年对隧道10KV外场输电线路进行定期步检，对涉及影响供电线路运行安全的问题，应及时进行处理12.每年对隧道全线照明灯具和线路进行一次维护，统一更换隧道照明灯具、电容器、补偿器、镇流器等，测试照度是否达标，并进行除尘。
13.每年雷雨季节前安排对全线设施设备进行一次防雷检测14.每年检测一次隧道内信号灯、指示灯的设置情况是否正常15.每年检查洞外路灯有无损坏并更换，接地端子有无松动，基础是否完好16.每年对外场CO/VI、车检器、摄像机、广播设备、情报板进行一次设备调试，保证设备运行正常17.每年检测外场风机与监控软件的联动，电动机的绝缘，设备的防护情况18.每年对消防箱箱体及消防物品进行一次检查（包含灭火器腐蚀情况，有无失效泡沫，消火栓的使用与防渣检查，消火栓的放水试验）19.每年对感温光缆及配套设备进行一次回路报警和传输测试，对双波长火灾报警探头进行清洁，提高报警灵敏度20.每年对隧道紧急进行一次全检（包含内部检查、测定输人输出电流、强制切断试验、测定接地阻抗）21.每年对电力变压器进行一次检查22.每年对变电所低压开关柜内部设备进行一次检查（包含热继电器和转换开关）第六章 隧道外场供电线路养护第三十条 管理处应建立所辖隧道外场10KV输电线路的基本档案资料：包括架空输电线路名称、长度、供电单。
