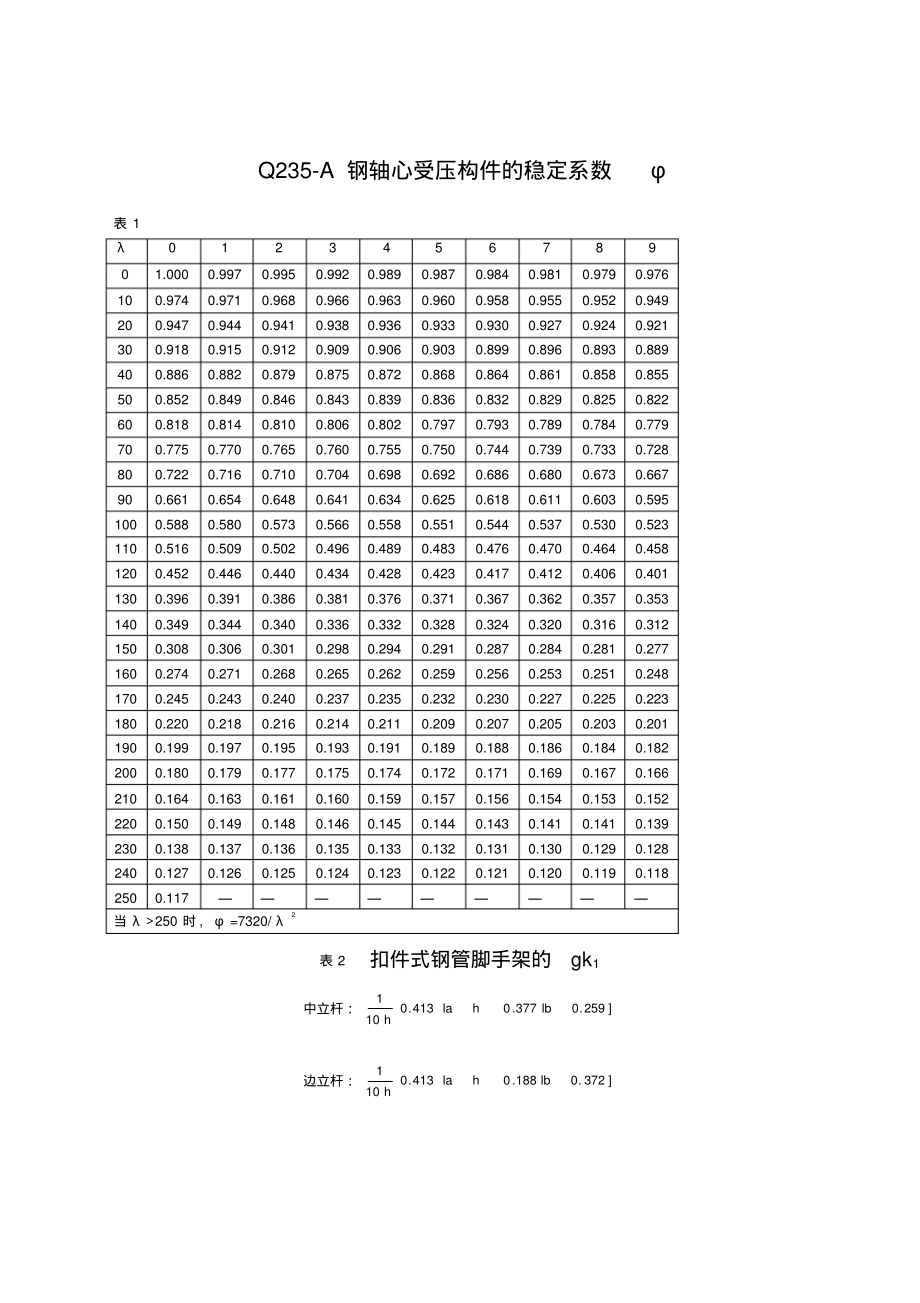

Q235-A 钢轴心受压构件的稳定系数表 1 0 1 2 3 4 5 6 7 8 9 0 1.000 0.997 0.995 0.992 0.989 0.987 0.984 0.981 0.979 0.976 10 0.974 0.971 0.968 0.966 0.963 0.960 0.958 0.955 0.952 0.949 20 0.947 0.944 0.941 0.938 0.936 0.933 0.930 0.927 0.924 0.921 30 0.918 0.915 0.912 0.909 0.906 0.903 0.899 0.896 0.893 0.889 40 0.886 0.882 0.879 0.875 0.872 0.868 0.864 0.861 0.858 0.855 50 0.852 0.849 0.846 0.843 0.839 0.836 0.832 0.829 0.825 0.822 60 0.818 0.814 0.810 0.806 0.802 0.797 0.793 0.789 0.784 0.779 70 0.775 0.770 0.765 0.760 0.755 0.750 0.744 0.739 0.733 0.728 80 0.722 0.716 0.710 0.704 0.698 0.692 0.686 0.680 0.673 0.667 90 0.661 0.654 0.648 0.641 0.634 0.625 0.618 0.611 0.603 0.595 100 0.588 0.580 0.573 0.566 0.558 0.551 0.544 0.537 0.530 0.523 110 0.516 0.509 0.502 0.496 0.489 0.483 0.476 0.470 0.464 0.458 120 0.452 0.446 0.440 0.434 0.428 0.423 0.417 0.412 0.406 0.401 130 0.396 0.391 0.386 0.381 0.376 0.371 0.367 0.362 0.357 0.353 140 0.349 0.344 0.340 0.336 0.332 0.328 0.324 0.320 0.316 0.312 150 0.308 0.306 0.301 0.298 0.294 0.291 0.287 0.284 0.281 0.277 160 0.274 0.271 0.268 0.265 0.262 0.259 0.256 0.253 0.251 0.248 170 0.245 0.243 0.240 0.237 0.235 0.232 0.230 0.227 0.225 0.223 180 0.220 0.218 0.216 0.214 0.211 0.209 0.207 0.205 0.203 0.201 190 0.199 0.197 0.195 0.193 0.191 0.189 0.188 0.186 0.184 0.182 200 0.180 0.179 0.177 0.175 0.174 0.172 0.171 0.169 0.167 0.166 210 0.164 0.163 0.161 0.160 0.159 0.157 0.156 0.154 0.153 0.152 220 0.150 0.149 0.148 0.146 0.145 0.144 0.143 0.141 0.141 0.139 230 0.138 0.137 0.136 0.135 0.133 0.132 0.131 0.130 0.129 0.128 240 0.127 0.126 0.125 0.124 0.123 0.122 0.121 0.120 0.119 0.118 250 0.117 当 250 时 ,=7320/ 2表 2 扣件式钢管脚手架的gk1 中立杆：259.0377.0413.0101lbhlah边立杆：372.0188.0413.0101lbhlah角立杆：485.0188.0413.0101lblahh注：钢管483.5-3.84kg/m (37.67N/m) 直角扣件 - 1.32 kg/ 个(12.95N/ 个)对接扣件 - 1.84 kg/ 个(18.04N/ 个) 安全网、塑料编织布0.002KN/m2 钢管横杆、剪刀撑0.04KN/m 席子 0.008 KN/m2 竹笆 0.05 KN/m2h- 步距 lb-立杆横距 la-立杆纵距立杆与纵向水平杆平均长度0.5m。
扣件式钢管脚手架作业层面材料自重gk2 表 3种类板底支撑间距(m) 栏杆设置gk2，lb(m) 为以下时：0.9 1.2 1.5 1.8 竹串片0.75 有0.3587 0.4112 0.4637 0.5162 无0.2087 0.2612 0.3137 0.3662 木、其它1.0 有0.3459 0.3484 0.4509 0.5034 无0.1959 0.2984 0.3009 0.3534 冲压钢1.5 有0.3331 0.3856 0.4381 0.4906 无0.1831 0.2356 0.2881 0.3406 注:扣件式钢脚手板0.25KN/m2冲压钢脚手板0.3 KN/m2木、竹串片脚手板0.35 KN/m2 扣件式钢管脚手架整体拉结和防护材料自重gk3 表 4围护材料封闭类型gk3，la(m)为以下时：整体拉结杆件设置情况1.2 1.5 1.8 2.1 剪刀撑、增加一道横杆固定封闭材料安 全 网 、塑料编织布半0.0602 0.0753 0.0904 0.1054 全0.0614 0.0768 0.0922 0.1075 席子半0.0638 0.0798 0.0958 0.1117 全0.0686 0.0858 0.1030 0.1201 竹笆半0.0890 0.1113 0.1336 0.1558 全0.1190 0.1988 0.1786 0.2083 表 5 Q235 钢钢材的强度设计值与弹性模量抗拉、抗弯f（KN/mm2）抗压fc（KN/mm2）弹性模量E（KN/mm2）0.205 0.205 2.06102表 6 钢管截面特性外径（ d）壁厚（t）截面积A（cm2）惯性矩I （cm4）截面模量W（cm3）回转半径i （cm）每米重（kg/m）48 3.5 4.89 12.19 5.08 1.58 3.84 51 3.0 4.52 13.08 5.13 1.70 3.55 作业层施工荷载计算基数-qk 表 7实用施工荷载标准值（kg/m2）qk,当 lb为以下时(KN/m) 0.9 1.2 1.5 1.8 3 1.35 1.8 2.25 2.7 2 0.9 1.2 1.5 1.8 1 0.45 0.6 0.75 0.9 q00.45 q00.6 q00.75 q00.9 q0表 8 扣件式钢管脚手架立杆计算长度系数立 杆 横 距 lb(m) 连 墙 件 布 置2 步 3 跨3 步 3 跨双排架1.05 1.50 1.70 1.30 1.55 1.75 1.55 1.60 1.80 单排架1.85 表 9 换算长细比脚手架立杆横距(m) 脚手架与主体结构连墙点的坚向间距H1(步距数 ) 2h 3h 4h 1.05 25 20 16 1.30 32 24 19 1.55 40 30 24 表 10 rm 的取值或计算式构件类型r m不组合风荷载组合风荷载受弯构件1.1705 轴心受压1.5607 注： SGK= 1.5GK即一个计算单元长度(1.5la)内的恒载作用效应标准值SQK= 1.5QK即一个计算单元长度(1.5la)内的活荷载作用效应标准值一步一纵距的钢管、扣件重NGK1（KN ）表 11立杆纵距(m) 步距 (m) 1.2 1.35 1.50 1.80 2.00 1.2 0.351 0.366 0.380 0.411 0.431 1.5 0.380 0.396 0.411 0.422 0.463 1.8 0.409 0.425 0.441 0.474 0.496 2.0 0.429 0.445 0.462 0.495 0.517 脚手架 1 个立杆纵距的附设构件及物品的重力NGK2(KN) 表 12立杆横距 (m) 立杆纵距 (m) 脚手架上脚手板铺设层数2 层4 层6 层1.05 1.2 1.372 2.360 3.348 1.5 1.715 2.950 4.185 1.8 2.058 3.540 5.022 2.0 2.286 3.933 5.580 1.30 1.2 1.549 2.713 3.877 1.5 1.936 3.391 4.847 1.8 2.323 4.069 5.816 2.0 2.581 4.521 6.462 1.55 1.2 1.725 3.066 4.406 1.5 2.156 3.832 5.508 1.8 2.587 4.598 6.609 2.0 2.875 5.109 7.344 1 个立杆纵距的施工荷载NQK 表 13立杆横距 (m) 立杆纵距 (m) 均布施工荷载(KN/m2) 1.5 2.0 3.0 4.0 5.0 1.05 1.2 2.52 3.36 5.04 6.72 8.40 1.5 3.15 4.20 6.30 8.40 10.50 1.8 3.78 5.04 7.56 10.08 12.60 2.0 4.20 5.60 8.40 11.20 14.00 1.30 1.2 2.97 3.96 5.94 7.92 9.90 1.5 3.71 4.95 7.43 9.90 12.38 1.8 4.46 5.94 8.91 11.80 14.85 2.0 4.95 6.60 9.90 13.20 16.50 1.55 1.2 3.12 4.56 6.84 9.12 11.40 1.5 4.28 5.70 8.55 11.40 14.25 1.8 5.13 6.84 10.26 13.68 17.10 2.0 5.70 7.60 11.40 15.20 19.00 格构式压杆f(KN) 表 14立杆横距(m) H1步距 h(m) 1.20 1.35 1.50 1.80 2.00 1.05 2 97.756 80.876 67.521 48.491 39.731 3 72.979 58.808 48.491 34.362 27.971 4 64.769 52.217 42.988 30.321 24.714 1.30 2 92.899 76.511 63.641 45.447 37.345 3 76.511 62.159 51.264 36.357 29.783 4 69.705 56.465 46.388 32.808 26.743 1.55 2 86.018 70.532 58.475 41.605 34.124 3 70.532 57.110 47.028 33.289 27.232 4 62.876 50.664 41.605 29.302 23.925 注:483.5 钢管f=205N/mm2 格构式压杆的长细比表 15脚手架立杆横距(m) 脚手架与主体结构连墙点竖向间距H1(m) 2.7 3.0 3.6 4.0 4.05 4.5 4.8 5.4 6.0 1.05 5.14 5.71 6.86 7.62 7.71 8.57 9.14 10.28 11.43 1.30 4.15 4.62 5.54 6.15 6.23 6.92 7.38 8.31 9.23 1.55 3.50 3.87 4.65 5.16 5.23 5.81 6.19 6.97 7.70 注:=21bH(H1脚手架连墙点的竖向间距b立杆横距 ) 。
