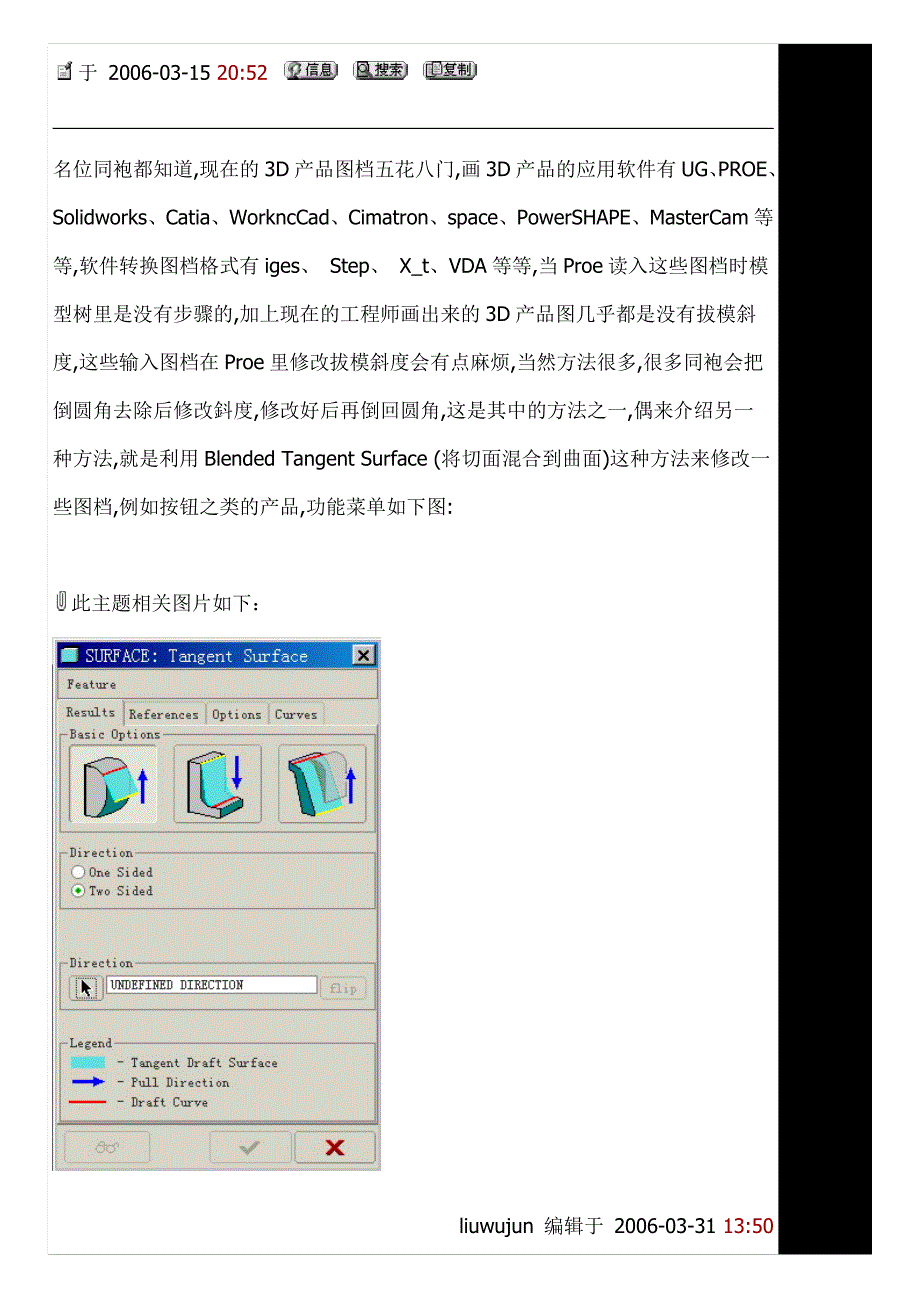

于 2006-03-15 20:52 名位同袍都知道,现在的 3D 产品图档五花八门,画 3D 产品的应用软件有UG、PROE、Solidworks、Catia、WorkncCad、Cimatron、space、PowerSHAPE、MasterCam 等等,软件转换图档格式有 iges、 Step、 X_t、VDA 等等,当 Proe 读入这些图档时模型树里是没有步骤的,加上现在的工程师画出来的 3D 产品图几乎都是没有拔模斜度,这些输入图档在 Proe 里修改拔模斜度会有点麻烦,当然方法很多,很多同袍会把倒圆角去除后修改鈄度,修改好后再倒回圆角,这是其中的方法之一,偶来介绍另一种方法,就是利用 Blended Tangent Surface (将切面混合到曲面)这种方法来修改一些图档,例如按钮之类的产品,功能菜单如下图:此主题相关图片如下：liuwujun 编辑于 2006-03-31 13:50德不孤，必有邻!于 2006-03-15 20:57 如图是一个输入的图档，该模型没有拔模斜度且有 R4 的圆角会有两条最大轮廓线既然有两个最大轮廓线，那么拔模就有两种情况，要么保证上部不变，要么是保证下部不变，无论上部或下部不变修放拔模斜度都得保证圆角半径 R4 不变。
下面将分别讨论应用方法!此主题相关图片如下：liuwujun 编辑于 2006-03-15 21:01德不孤，必有邻!于 2006-03-15 21:03 首先讨论上部边界不变： 首先进入草绘将底部轮廓线向外偏距一定距离，这个距离就是拔模后的变形量如下图:此主题相关图片如下：德不孤，必有邻!于 2006-03-15 21:06 接下来 Insert(插入)―――Advanced(高级)――Blended Tangent Surface(将切面混合到曲面)，在跳出的对话框内选择第一项 Create Curve driven Tangent Draft(创建曲线驱动“相切拔模“)，方向：One Sided(单侧)然后选择模型的底面做为参考方向，注意随后出现的红色箭头，保证箭头的指向是向上的如果不是利用 flip (反向)如下图:此主题相关图片如下：德不孤，必有邻!于 2006-03-15 21:09 接下来点选 Refernces(参照选项),激活 Draft Line Selection(拔模线选取)，选择刚才做出的偏距曲线做为拔模线,如下图:此主题相关图片如下：德不孤，必有邻!于 2006-03-15 21:09 确定后就产生了一个拔模曲面，然后将曲面底部封闭合并再生成实体。
结果如下图:此主题相关图片如下：德不孤，必有邻!于 2006-03-15 21:12 下面再来讨论下部轮廓不变的情况如下图:此主题相关图片如下：德不孤，必有邻!于 2006-03-15 21:14 点击 Insert(插入)―――Advanced(高级)――Blended Tangent Surface(将切面混合到曲面)，在跳出的对话框内选择第三项 Tangent Draft With constant draft angle inside of drafted surface(在拔模曲面内部使用恒定拔模角度进行相切拔模)，方向：One Sided(单侧)然后选择模型的底面做为参考方向，注意随后出现的红色箭头，保证箭头的指向是向上的如果不是利用 flip (反向)如下图:此主题相关图片如下：德不孤，必有邻!于 2006-03-15 21:15 接下来点选 Refernces(参照选项),激活 Draft Line Selection(拔模线选取)选择底部轮廓线做为拔模线在 Draft Parameters(拔模参数)里角度填入 3{这个恒定拔模角度其实是反三角函数角度,也就是所须拔模尺寸除以产品高度得出的值再反函数 Tan(正切)得出的角度}，半径填入 4,如下图此主题相关图片如下：liuwujun 编辑于 2006-03-16 20:34德不孤，必有邻!liuwujun 于 2006-03-15 21:16 诸葛亮是偶学习的楷模 发帖发帖: 1259积分积分: 10 雪币雪币: 1259 来自来自: 深圳 确定后产生一个新的曲面。
如下图此主题相关图片如下：德不孤，必有邻!liuwujun 诸葛亮是偶学习的楷模 于 2006-03-15 21:18 选择这个曲面，实体化―替换如下图此主题相关图片如下：发帖发帖: 1259积分积分: 10 雪币雪币: 1259 来自来自: 深圳 德不孤，必有邻!liuwujun 诸葛亮是偶学习的楷模 发帖发帖: 于 2006-03-15 21:18 结果如图：此主题相关图片如下：1259积分积分: 10 雪币雪币: 1259 来自来自: 深圳 德不孤，必有邻!liuwujun 诸葛亮是偶学习的楷模 发帖发帖: 1259积分积分: 于 2006-03-15 21:23 接下来用第二种 Tangent Draft With constant draft angle outside of drafted surface(使用超出拔模曲面的恒定拔模角度进行相切拔模)下图中红色部分须做拔模角度但得保证底部 R5 不变,如下图此主题相关图片如下：10 雪币雪币: 1259 来自来自: 深圳 德不孤，必有邻!liuwujun 诸葛亮是偶学习的楷模 于 2006-03-15 21:25 点 Insert(插入)―――Advanced(高级)――Blended Tangent Surface(将切面混合到曲面)，在跳出的对话框内选择第二项 Tangent Draft With constant draft angle outside of drafted surface(使用超出拔模曲面的恒定拔模角度进行相切拔模)，方向：One Sided(单侧)。
然后选择模型加强筋的顶面做为参考方向，注意随后出现的红色箭头，保证箭头的指向是向下的如果不是利用 flip (反向)如下图此主题相关图片如下：发帖发帖: 1259积分积分: 10 雪币雪币: 1259 来自来自: 深圳 德不孤，必有邻!liuwujun 诸葛亮是偶学习的于 2006-03-15 21:26 接下来点选 Refernces(参照选项),激活 Draft Line Selection(拔模线选取)选择模型加强筋的顶面做为拔模线---Done,如下图楷模 发帖发帖: 1259积分积分: 10 雪币雪币: 1259 来自来自: 深圳 此主题相关图片如下：在 Draft Parameters(拔模参数)里角度填入 5(用三角函数算出具体角度})，半径填入 5,确定,结果如下图此主题相关图片如下：HYCAD 打分于 2006-03-16 07:32德不孤，必有邻!liuwujun 诸葛亮是偶学习的楷模 于 2006-03-15 21:27 开口处再画一曲用来面封闭拔模面再合并,结果如下图此主题相关图片如下：发帖发帖: 1259积分积分: 10 雪币雪币: 1259 来自来自: 深圳 liuwujun 编辑于 2006-03-15 21:31德不孤，必有邻!liuwujun 诸葛亮是偶学习的楷模 于 2006-03-15 21:28 利用刚才做的曲面替换为实体。
如下图此主题相关图片如下：发帖发帖: 1259积分积分: 10 雪币雪币: 1259 来自来自: 深圳 德不孤，必有邻!liuwujun 诸葛亮是偶学习的楷模 于 2006-03-15 21:31 结果如图 这种方法亦适合于出了壳的产品内壁此主题相关图片如下：发帖发帖: 1259积分积分: 10 雪币雪币: 1259 来自来自: 深圳 liuwujun 编辑于 2006-03-15 。
