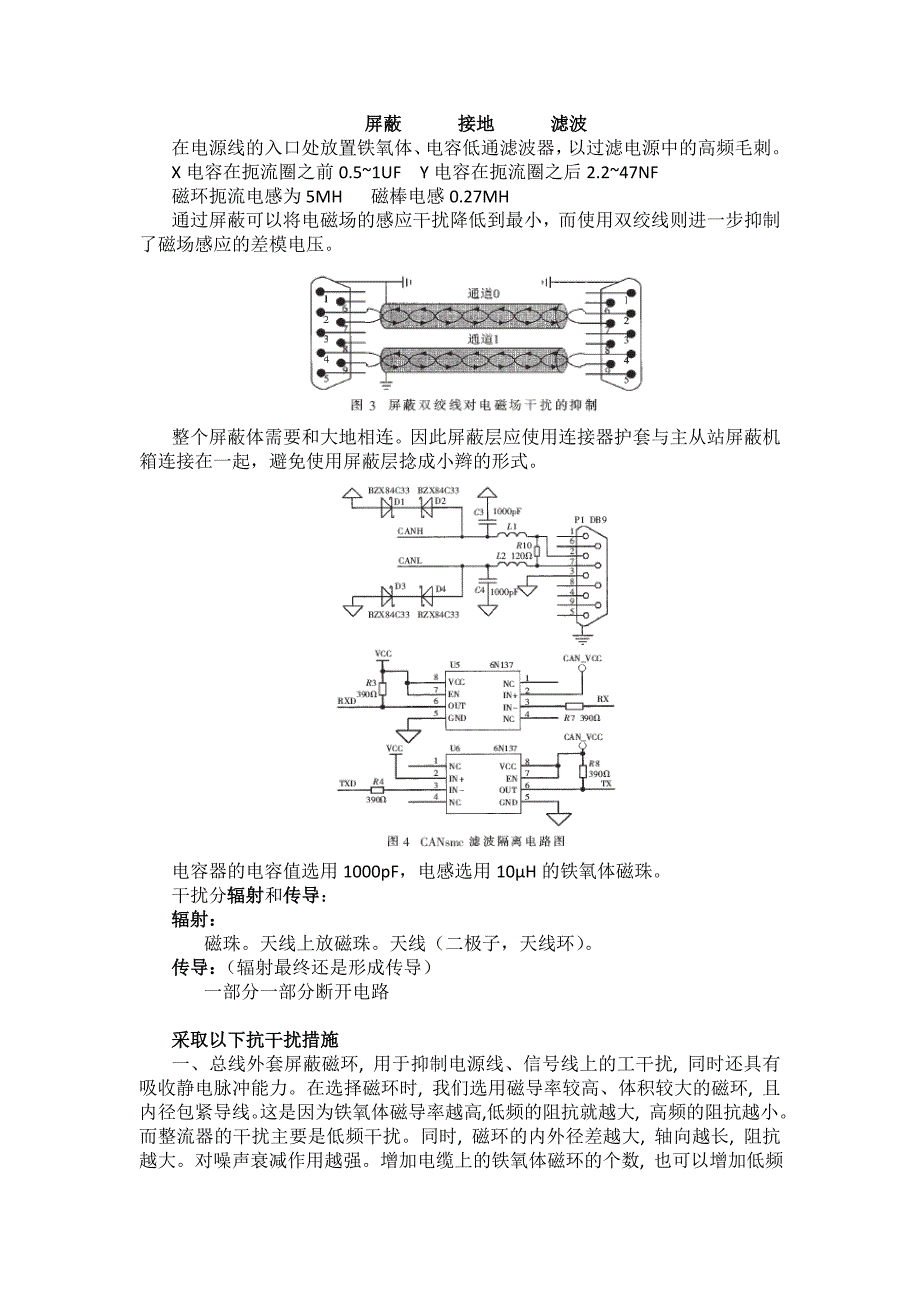

屏蔽屏蔽 接地接地 滤波滤波 在电源线的入口处放置铁氧体、电容低通滤波器，以过滤电源中的高频毛 刺 X 电容在扼流圈之前 0.5~1UF Y 电容在扼流圈之后 2.2~47NF 磁环扼流电感为 5MH 磁棒电感 0.27MH 通过屏蔽可以将电磁场的感应干扰降低到最小，而使用双绞线则进一步抑 制了磁场感应的差模电压整个屏蔽体需要和大地相连因此屏蔽层应使用连接器护套与主从站屏蔽 机箱连接在一起，避免使用屏蔽层捻成小辫的形式电容器的电容值选用 1000pF，电感选用 10μH 的铁氧体磁珠 干扰分辐射辐射和传导传导： 辐射：辐射： 磁珠天线上放磁珠天线（二极子，天线环） 传导：传导：（辐射最终还是形成传导） 一部分一部分断开电路采取以下抗干扰措施采取以下抗干扰措施 一、总线外套屏蔽磁环, 用于抑制电源线、信号线上的工干扰, 同时还具有 吸收静电脉冲能力在选择磁环时, 我们选用磁导率较高、体积较大的磁环, 且 内径包紧导线这是因为铁氧体磁导率越高,低频的阻抗就越大, 高频的阻抗越 小而整流器的干扰主要是低频干扰同时, 磁环的内外径差越大, 轴向越长, 阻抗越大对噪声衰减作用越强。
增加电缆上的铁氧体磁环的个数, 也可以增 加低频的阻抗而且, 磁环应该尽量靠近干扰源 二、在接口的信号线处加型滤波电路这是一种典型的低通滤波器它巧 妙地利用了电感线圈与其寄生电容的并联谐振特性, 适当调整电路参数, 使得其 插入损耗和频率特性曲线非常陡峭, 而峰值很高此外, 其线圈的电阻非常低, 因此,特别适用于抑制高速数字信号线中的噪声而且不会造成信号波形的畸变三、在的 DSP 两个通信管脚之间加一个 2000P 的电容 四、阻抗匹配 将两个保护模块的地连起来 单点接地。
