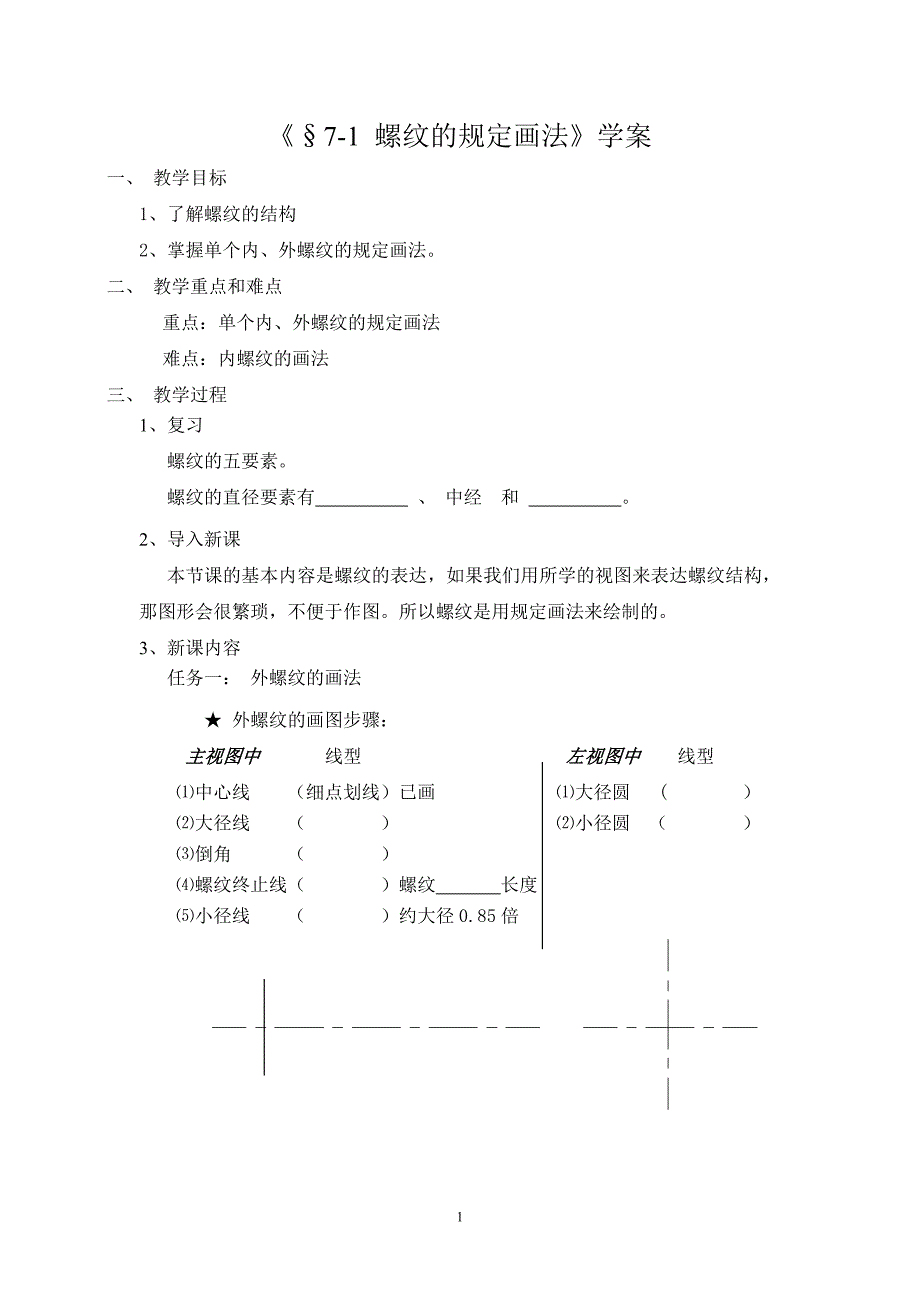

《§7-1 螺纹的规定画法》学案一、 教学目标1、 了解螺纹的结构2、 掌握单个内、外螺纹的规定画法二、 教学重点和难点 重点：单个内、外螺纹的规定画法 难点：内螺纹的画法三、 教学过程1、 复习 螺纹的五要素 螺纹的直径要素有 、 中经 和 2、导入新课 本节课的基本内容是螺纹的表达，如果我们用所学的视图来表达螺纹结构，那图形会很繁琐，不便于作图所以螺纹是用规定画法来绘制的3、新课内容任务一： 外螺纹的画法★ 外螺纹的画图步骤：主视图中 线型 左视图中 线型 ⑴中心线 （细点划线）已画 ⑴大径圆 ( ） ⑵大径线 （ ） ⑵小径圆 （ ） ⑶倒角 （ ） ⑷螺纹终止线（ ）螺纹 长度 ⑸小径线 （ ）约大径0.85倍★ 作图要领：①外螺纹的牙顶用粗实线表示，牙底用 表示。
②在不反映圆的视图上，倒角通常画出，牙底的细实线应画入倒角③螺纹终止线用粗实线表示④在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆可省略★ 自我检测：⑴找出图中的错误并改正 任务二：内螺纹的画法（剖开画法）★ 内螺纹的画图步骤：主视图中 线型 左视图中 线型 ⑴中心线 （细点划线）已画 ⑴小径圆 ( ） ⑵小径线 （ ） 钻孔直径 ⑵大径圆 （ ） ⑶孔口倒角 （ ） ⑷螺纹终止线（ ） ⑸大径线 （ ）⑹剖面线 （ ）★ 作图要领：①在采用剖视图时，内螺纹的牙顶（ ）用细实线表示②牙底（ ）用粗实线表示③在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆可不画④螺纹终止线用粗实线表示⑤剖面线应画到粗实线★自我检测 ⑴找出图中的错误并改正 4、本次课小结 单个内、外螺纹的规定画法 要素名称主视图（不反映圆的视图）左视图（反映圆的视图）大径线小径线倒角终止线大径圆小径圆外螺纹内螺纹5、作业布置 习题册 P61 2 预习内外螺纹连接的画法3。
