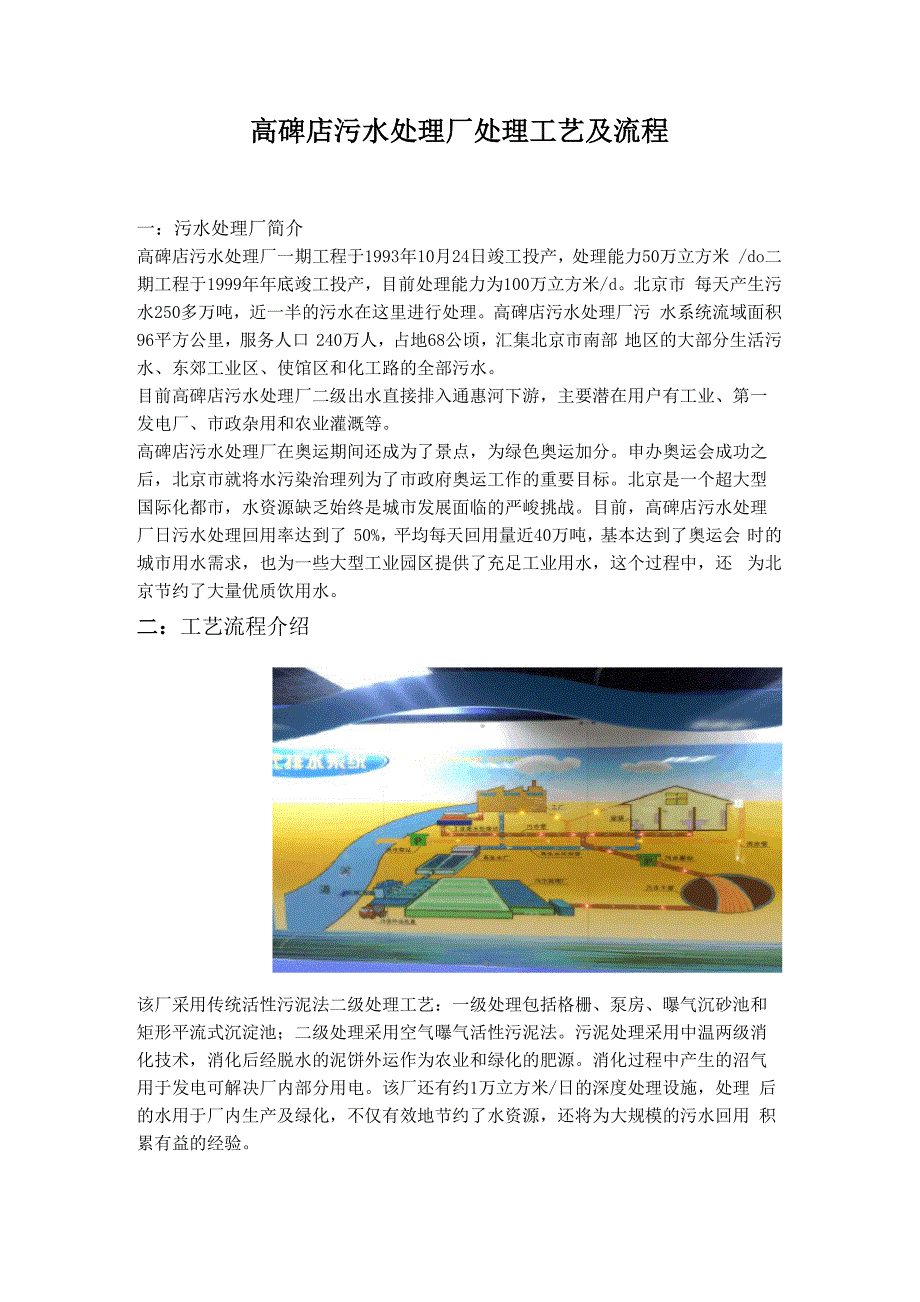

高碑店污水处理厂处理工艺及流程一：污水处理厂简介高碑店污水处理厂一期工程于1993年10月24日竣工投产，处理能力50万立方米 /do二期工程于1999年年底竣工投产，目前处理能力为100万立方米/d北京市 每天产生污水250多万吨，近一半的污水在这里进行处理高碑店污水处理厂污 水系统流域面积96平方公里，服务人口 240万人，占地68公顷，汇集北京市南部 地区的大部分生活污水、东郊工业区、使馆区和化工路的全部污水目前高碑店污水处理厂二级出水直接排入通惠河下游，主要潜在用户有工业、第一 发电厂、市政杂用和农业灌溉等高碑店污水处理厂在奥运期间还成为了景点，为绿色奥运加分申办奥运会成功之 后，北京市就将水污染治理列为了市政府奥运工作的重要目标北京是一个超大型 国际化都市，水资源缺乏始终是城市发展面临的严峻挑战目前，高碑店污水处理 厂日污水处理回用率达到了 50%，平均每天回用量近40万吨，基本达到了奥运会 时的城市用水需求，也为一些大型工业园区提供了充足工业用水，这个过程中，还 为北京节约了大量优质饮用水二：工艺流程介绍该厂采用传统活性污泥法二级处理工艺：一级处理包括格栅、泵房、曝气沉砂池和 矩形平流式沉淀池；二级处理采用空气曝气活性污泥法。
污泥处理采用中温两级消 化技术，消化后经脱水的泥饼外运作为农业和绿化的肥源消化过程中产生的沼气 用于发电可解决厂内部分用电该厂还有约1万立方米/日的深度处理设施，处理 后的水用于厂内生产及绿化，不仅有效地节约了水资源，还将为大规模的污水回用 积累有益的经验1.1 一期污水工艺选择针对出水要求，通过试验研究，一期选用前置缺氧段推流式活性污泥法，延长 曝气时间，使出水完全硝化污泥处理采用两级中温消化工艺沼气用以发电以 补充能源发电机的冷却水、尾气余热、供消化池加热提高热能回收率回用水 的深度处理考虑在二级处理基础上，增加混凝、沉淀和砂虑两种简单工艺，使出水 水质进一步提高1・2二期污水处理工艺选择污水处理工艺采用传统活性污泥法二级处理工艺，分为两个系列，每个系列为 25万m3/d其中一个系列采用前置缺氧段活性污泥法工艺，即在推流式曝气池前 设缺氧段（占生物处理池总容积的1/12 ）其目的是改善污泥性质，防止污泥膨 胀另一个系列采用缺氧好氧脱氮活性污泥法工艺，即在曝气池进口段设置1 /6池 长作为脱氮池，后续1 /6池长作为可变段，并采用内回流泵进行曝气池混合液内循 环，内回流比为200%本系列出水自成系统NH+-NW3mg/L，可直接作为工业冷却4水使用。
2污水一级处理构筑物（一）格栅间高碑店污水处理厂在泵房前池分别安装粗、细两道格栅格栅的作用是用 以截留较大的悬浮物或漂浮物，以便减轻后续处理构筑物的处理负荷粗格栅间隙 100 mm人工清除污物，细格栅间隙25 mm，为链条式自动除污机，二期工程将粗格 栅改为连续式自动清理，细格栅改为间隙0.5 mm回转式自动除污机；栅渣用皮带 输送装筒运往垃圾消纳厂填埋城市诟水再性曲用城市杂用水犬质标准GE"翻（二）进水泵房高碑店污水处理厂设置6台立式污水混流泵，一期4台，二期2台进水泵的作用是将上游来水提升至后续处理单元所要求的高度，使其实现重力自流三）曝气沉砂池沉砂池主要功能是去除大颗粒的砂粒 和无机物，避免砂粒沉积和堵塞管道，减少机 械设备的磨损为了使分离出来的砂粒和无机 物比较干净，不带走有机物，以提高进水BOD 浓度，高碑店污水处理厂采用曝气沉砂池，它 的原理是通过曝气使污水产生竖向紊流，使水 与大颗粒无机物产生摩擦，将黏附于砂粒表面 的有机物洗下，砂粒沉降于池底的集砂槽，通 过潜污泵将砂子吸走，在螺旋砂水分离器中将 砂水分离，砂子运走，分离出的污水进入厂区污水管线高碑店污水处理厂一、二期各设两座曝气沉砂池，每座由两条池子组成， 每条池长21米，宽6米，有效水深4.25米，横向40。
坡角污水在池中停留时 间为6分钟集砂槽长21米，宽0.8米，深1.04米每座池设1台移动桥式吸砂 机及砂水分离器，共2套（瑞典PURAC公司）四）初次沉淀池初沉池的主要作用是将污水在池内进 行初次沉淀，去除污水中部分SS （50%〜 60%）、BOD （25%〜35% ）和漂浮物以及均和5水质沉降于池底的污泥通过刮泥机的往复运 行，将刮至泥斗中，再经螺杆泵组将污泥排至 浓缩池，完成对污水的一级处理北京市高碑店污水处理厂采用的是平 流式沉淀池，分四个系列，每系列六座初沉 池，共24座，每座沉淀池的长为75米，宽14 米，池末端有效水深为2.5米，池底纵向坡度为0.005，每座沉淀池表面积A=1050m2，设4个泥斗，泥斗容积共57m3；表面负荷0.826m3/m2・h，水力停留时间1.5小时初沉池上采用行车桥式刮泥机，配水渠道上防止污泥沉淀安装有飞力搅拌 器，初沉池管廊装有六组螺杆泵组，每组螺杆泵组由一台破碎机和两台螺杆泵组 成，负责两组初沉池的排泥，每组螺杆泵的运行是间歇的，其运行周期可在运行中 根据污泥浓度来控制3污水二级处理构筑物3.1曝气池高碑店污水处厂为改善污泥沉降性能，减少二沉池反硝化过程，减少二沉 池的污泥上浮，提高出水水质，二级处理采用缺氧-好氧（A/0）活性污泥法，前缺 氧后曝气，延长缺氧时间。
曝气池是由微生物组成的活性污泥与污水中的有机污染物质充分混合接 触，并进而将其吸收分解的场所，它是活性污工艺的核心高碑店污水处厂采用推 流式曝气池，一、二两期共有24座曝气池，分为4个系列，每6座为一系列；每 座曝气池由三个廊道组成，每个廊道的设计尺寸为长96.2米，宽9.28米，有效水 深6米，超高1.1米，第一廊道的前1/2段为厌氧段，为防止污泥沉降，装有2台 水下搅拌器，在回流渠内为防止污泥沉降装有Flygt SR4650水下搅拌器2台 曝气方式采用曝气头：一期采用国产钢钰式微式曝气器共90000个，二期采用进口 膜片橡胶微孔曝气头，总数为36036个；曝气时间9.2 h； 900 kW离心式鼓风机共 8台（2台备用）二期工程4系列为A/O法，增加内回流设施3.2生物脱氮工艺参数控制F/M和SRT： A-O生物脱氮工艺应采用低负荷，即F/MW0.15kgB0D/kgMLSS.d,有时为使出水含氮量降低，甚至采用50.05kgB0D /kgMLSS.d的超低负荷，采用较高的泥龄SRT，为达到较好的硝化和反5硝化效果，一般采用SRT28天内回流比：内回流比系指混合液内回流量与入流污水量之比，本厂采用内 回流比r=200〜400%回流比：由于入流污水中氮绝大部分已被去除，二沉池中NO— N浓度不3高，因此二沉池中由于反硝化而导致污泥上浮的危险性较小，同时降低R，可延长 污水在曝气池中的停留时间，回流比应控制在RW70%。
溶解氧DO:生物硝化反应主要在好氧段进行，因此好氧段DO22mg/L，生 物反硝化反应主要在厌氧段进行，因此厌氧段DOW0.5mg/L，在运行中，根据工艺 需要随时调整DO值BOD5和TKN:为使缺氧段的污水中必须有充足的有机物，以满足反硝化细 菌在分解有机物的过程中反化脱氮，在厌氧段应使BOD /TKN应控制在2〜35PH值和碱度：PH应控制在6.5〜8. 0范围内，利于硝化及反硝化高效进行4中水处理高碑店污水处理厂二期工程设计了中水区，其日处理能力为10000m3/d,目的是将 二沉池出水进一步处理，去除部分BOD、COD、SS,使出水水质进一步提高，达到 更高的要求，处理后的中水用于绿化、生产用水及景观用水等中水区的工艺流程 如下：4.1中水泵房中水泵房是中水区的动力源，它包括3台提升泵(Q=173m3/h, H=15m, P = 11KW)和3台输水泵(Q=360m3/h，H=45-55m, P = 75KW),它的主要功能是用提升 泵将二沉池出水提升至反应沉淀池，并用输水泵将处理完的中水输送至各用水点 4.2加药间加药间是混凝剂(中水区用的是聚铝)投加的场所，包括两个药箱，尺寸 为1.5X1.5X2.4m，和2台柱塞式可调加药泵，将配好的混凝剂用加药泵通过静 压混合器加入到原水中去，使原水与混凝剂充分混合，加药间下部为贮泥池及排泥 泵间，贮泥池内安装两台潜水泵(Q=83.5m3/h, H=2-22m, P = 3KW), —用一备， 泵的开停由液位控制4.3反应沉淀池二级处理后的来水在进入反应池前的管道上加入聚铝，经过静态反应器最 后进入反应池进行反应，后进入沉淀池进行沉淀。
反应池采用的是大波板高效反应器，分3个串连的反应室，反应器总长为 22.75m，总面积为4.2m2反应池底部设8个斗，每斗的排泥管上设一排泥阀沉淀池采用斜板沉淀池，分为2组，布置在反应池两侧，每组尺寸 5.4mX5.4m，总高度5米每组沉淀池分三个长条型排泥斗，采用水力螺旋排泥器 进行排泥，每台水力螺旋排泥器装一水力快开冲洗阀，均由程序控制器按程序定时 开启阀门每组沉淀池的三个泥斗按顺序先后排泥，每泥斗的排泥时间为2分钟， 排泥周期为两小时。
