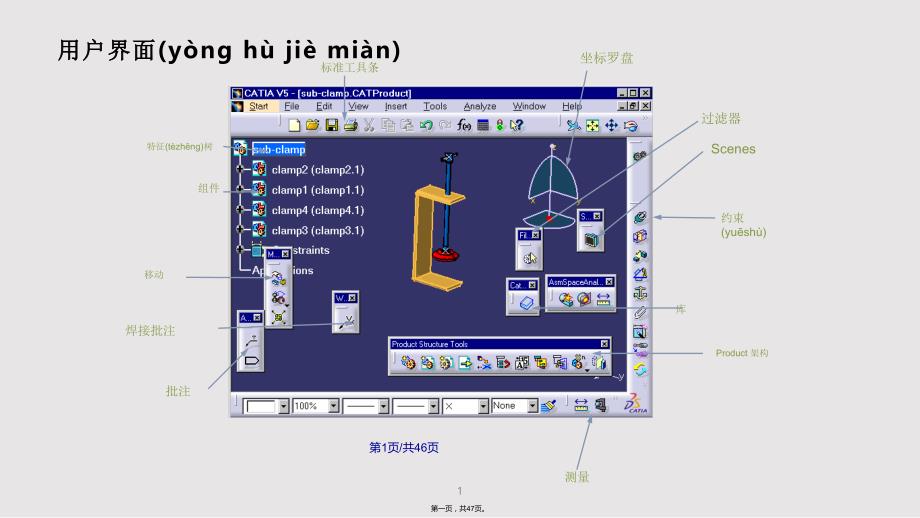

1用户界面用户界面(yònɡ hù jiè miàn)约束特征(tèzhēng)树组件Product 架构移动测量标准工具条坐标罗盘库焊接批注批注Scenes过滤器第1页/共46页第一页，共47页 2Instance name一般表示属于关系，同名(tóngmíng)文件不同当前(dāngqián)文件显示兰色选中的对象(duìxiàng)高亮也可以是一个 part组件可以是一个次一级的装配 sub-assemblyPart Number一般表示零件名可以插入同名文件概念概念装配文件是一个 Product文件，它的扩展名是 .CATProduct它是一个所有组件装配关系的文件第2页/共46页第二页，共47页 3特征树的组成以及特征树的组成以及增加组件增加组件Component 可以是 Part 或Assembly ，也可以是一个 V4 models, IGES, STEP, 或VRML. 根CATPart componentCATProduct componentV4 model component如果一次想插入多个文件，按 [SHIFT] 或[CTRL]如果是插入一个新Part，将会提示选择坐标系第3页/共46页第三页，共47页。
412当需要手动设置Part Number时激活(jī huó) Manual inputTools/Options/ Infrastructure /Product Structure插入(chā rù)一个新 Part时用户设置用户设置: 手动输入手动输入 Part Number第4页/共46页第四页，共47页 5 选择 Catalog Browser命令231打开需要的章节可以用 :- 将对象拖到特征树上 (A)- 右键Copy/Paste (B) (B)(A)从库中插入文件从库中插入文件另外，当需要多个相同Part时，在Product中还可以进行Part的复制操作 右键注意Instance name的不同可以同时选择多个对象第5页/共46页第五页，共47页 6属性主要是为了(wèi le)区别和描述产品的特征Component 属性(shǔxìng):Component 属性(shǔxìng)随 component. 而变化 这些信息在 CATProduct 文件中Product 属性:相同零件同名属性信息在各自的文件中。
V4例外）Instance Name产品属性产品属性第6页/共46页第六页，共47页 7在产品级设计中的保存要牵扯到所有相关文件，所以有多种方式Save 保存激活的 component文件和子文件Save As... 另存为Save All 修改后的所有文件例一：在特征树上激活某component，然后另存为Save Management 可以有用户设置的保存推荐使用保存文件保存文件 ...如果选择了 “Save Management …”那么会出现下面的对话框如果是首次，分别对需要编辑的对象进行操作，OK如果不是首次，直接OK第7页/共46页第七页，共47页 81将坐标移动到对象上，这时坐标变绿，表明其激活，然后用坐标的各个轴进行移动32也可以在坐标顶端右键出现对话框，输入数值或按“+”、“-”调整设计时移动对象在调入文件后，因为坐标的关系，需要对位置进行调整还可以使用提供的移动命令进行操作第8页/共46页第八页，共47页 9装配(zhuāngpèi)约束 ...装配约束是定义零件(línɡ jiàn)之间的关系的工具约束的工具条和命令Constraint toolbarInsert Menu 首先选第一个对象，在选命令 然后选第二个对象。
也可以先选命令，在选对象激活 Manual 必须预先设定刷新是手动模式否则将对操作带来很大不便第9页/共46页第九页，共47页 10同轴——同轴、共面和点重合(chónghé)Fix约束类型共面——所选对象(duìxiàng)重合面间距——所选对象定义方向和距离角度固定将多个对象组合视为一个整体自动约束阵列约束同轴共面点重合选择方向第10页/共46页第十页，共47页 11约束规则(1) Product K 不属于 Product B. 所以不能约束如果Product A 激活(jī huó)就可以了2) Product E 和Product F 属于 Product D ，虽然Product D 属于Product B， 但是Product D 必须被激活才可以完成(wán chéng)约束3) Product C 属于 Product B，而且Product B被激活，同样Product E 属于 Product D ，而Product D有属于 Product B，所以可以约束激活产品的组件和未激活产品的组件之间不能约束在激活的产品中，组件之间可以进行约束。
组件内部不能进行约束第11页/共46页第十一页，共47页 12刷新(shuā xīn)因为定义了手动刷新，所以约束完成后点刷新命令完成操作刷新(shuā xīn)前刷新后第12页/共46页第十二页，共47页 13快速(kuài sù)约束操作后自动约束，随后可以对不满意处进行(jìnxíng)修改选择两个(liǎnɡ ɡè)对象，点命令后约束生成1如果不是需要的类型，更改2预先可以在 Tools / Options /Assembly Design Node / Constraints中定义3第13页/共46页第十三页，共47页 14双击约束，可以定义模式，类似于尺寸标注的形式Multi Constraint 模式第14页/共46页第十四页，共47页 151间距(jiān jù)测量2类型(lèixíng)选择3确定测量(cèliáng)对象4a窗口显示基本值4b同时列表出现测量在产品的不同组件之间可以进行测量第15页/共46页第十五页，共47页 162按CTRL多选对象(duìxiàng)3bApply1在Analyze中选(zhòng xuǎn) Compute Clash 命令3a选择检查类型(lèixíng)。
同样可以进行净空检查4在窗口内显示干涉，干涉部位高亮在装配结束后，可以对装配体进行干涉检查干涉检查第16页/共46页第十六页，共47页 17在属性(shǔxìng)里可以得到产品的相关属性(shǔxìng)产品(chǎnpǐn)属性这是材料(cáiliào)的属性若对零件增加材质则根据零件产生相关的属性信息123第17页/共46页第十七页，共47页 18约束分析在特征树上，对于一个约束的显示信息如下：需要刷新未激活有问题 正常还可以在对话框了了解信息第18页/共46页第十八页，共47页 19自由度分析自由度分析 当产品装配结束后，针对(zhēnduì)组件可以进行自由度分析第19页/共46页第十九页，共47页 20在装配体中设计零件(línɡ jiàn)（1）无链接在设置 Keep link with selected object 不激活(jī huó)后，当参照物发生变化后，新设计零件不变新零件与参照对象没有链接(liàn jiē)关系，它不变化在树结构上增加新产品后，双击就可以到零件设计模块，然后就可以进行零件设计同样，对于零件修改也是如此。
第20页/共46页第二十页，共47页 21在装配(zhuāngpèi)体中设计零件（1）有链接在设置 Keep link with selected object 激活后，当参照物发生变化后，新设计零件(línɡ jiàn)随之发生改变注意树上的链接(liàn jiē)表示参照发生变化，那么新件也随之改变第21页/共46页第二十一页，共47页 22选组件(zǔ jiàn)上的一个面利用组件(zǔ jiàn)的面进行Sketch 设计可以在现有组件的面（平面形式）上进行新设计进入Sketch树上就出现了参考元素可以利用原有特征进行约束同样，实体设计的所有Limit特征都可以使用现有组件的特征第22页/共46页第二十二页，共47页 23Visualization Mode使用 Visualization Mode可以加快运算速度，减少(jiǎnshǎo)系统资源占用在 Design Mode 下文件 全部调入 内存, 随时可以进行编辑 当零件调入时有两种模式:•全部调入系统, 叫 Design Mode; •选择性调入, 叫 Visualization Mode在 Visualization Mode 下文件 部分调入 内存，因而(yīn ér)编辑前需要进行转换。
第23页/共46页第二十三页，共47页 24使用(shǐyòng) cache system 将使 CATIA 自动转为 Visualization Mode 设置1Tools /Options... 选“Cache Management”23在 “Product Structure/ Infrastructure”激活(jī huó) Work with the cache system45重新启动 CATIA注意树上的显示 相互转换：双击或右键在Visualization Mode 约束不能操作第24页/共46页第二十四页，共47页 25相同(xiānɡ tónɡ)组件的快速插入可以把相同(xiānɡ tónɡ)组件快速插入，但注意 并不是自动约束点命令(mìng lìng) 1选组件2定参数3命令第25页/共46页第二十五页，共47页 26Pattern of ComponentsPart 中的阵列可以被用来自动复制组件和进行约束命令(mìng lìng)1选组件(zǔ jiàn)选阵列 约束显示23a3b所有操作自动完成 第26页/共46页第二十六页，共47页。
27替换(tì huàn)组件如果需要，可以对单个组件进行替换 右键对象(duìxiàng)12命令3选择约束等需要进行重新定义注意 instance name 不修改第27页/共46页第二十七页，共47页 28重新(chóngxīn)定义约束双击12对话框，点More3选对象(duìxiàng)，点Reconnect4选新的组件(zǔ jiàn)对应部分5第28页/共46页第二十八页，共47页 29123调整产品组织架构4第29页/共46页第二十九页，共47页 30BOM1Analyze + Bill of Material2定制(dìnɡ zhì)BOM表项目 第30页/共46页第三十页，共47页 311命令(mìng lìng)2选特征(tèzhēng)树根部系统可以按照用户的定义自动对零件进行编号(2)3定义编号类型零件编号4编号出现在属性和BOM中Ok5编号6如果创建二维总成图，编号就会在图面上生成并和BOM一一对应第31页/共46页第三十一页，共47页 3213在装配设计中，提供和焊接符号的标注功能24焊接符号标注 命令(mìng lìng)标注前，组件应被约束对话框出现选择面进行标注 焊接尺寸焊接长度焊接类型 辅助选项另一边的焊接标注焊接步骤与标注线的位置关系第32页/共46页第三十二页，共47页。
3314同焊接标注类似，也可以进行(jìnxíng)文字标注2文字标注 所有标注（包括焊接标注）投影到二维图以后，将自动出现在对应的视图上3(3)(4)文字如果投影的话的视图(2)(1)第33页/共46页第三十三页，共47页 34建立两个零件(línɡ jiàn)之间的参数联系 (1)编辑Part1命令(mìng lìng)2选择所要的参数3加公式4编辑公式52 x(5a)选另一个Part(1)(2)(3)(4)(5a)第34页/共46页第三十四页，共47页 35建立两个零件之间的参数联系(2)OK6OK(5b)其对应(duìyìng)的参数出现(5c)选择(6)(7)7第35页/共46页第三十五页，共47页 36装配特征(tèzhēng)设计 提供了对装配(zhuāngpèi)体进行编辑的功能Available Assembly Features are :SplitHolePocketAddRemove第36页/共46页第三十六页，共47页 37指定(zhǐdìng)操作对象当对一个Product进行(jìnxíng)特征设计时，会出现对话框一切指定需要操作的对象所有的Part列出，选择将要进行操作的Part工具:对所有 parts进行操作所选 part可以使选择对象高亮 第37页/共46页第三十七页，共47页。
38Product被一个(yī ɡè)面所裁减裁剪(cáijiǎn)1选面23定义对象4方向5OK6结果第38页/共46页第三十八页，共47页 39参考边钻孔(zuàn kǒnɡ)123OK5(a)4定参数参考面6第39页/共46页第三十九页，共47页 40Pocket1选sketch2453第40页/共46页第四十页，共47页 41Removing1选裁减(cáijiǎn)体24定义被裁减体3结果(jiē guǒ)第41页/共46页第四十一页，共47页 42查看组件(zǔ jiàn)间关系选组件(zǔ jiàn)1Analyze + Dependencies2激活(jī huó) Associativity 并不激活(jī huó) Constraints3右键选 Expand All 显示父子关系4第42页/共46页第四十二页，共47页 43Isolating如果要取消相互之间的联系，使用Isolating功能对所选对象的所有与其他零件(línɡ jiàn)之间的关系都进行取消对个别联系进行操作第43页/共46页第四十三页，共47页。
44PublishPublish 是一个辅助工具，使一个Part的特征元素可以方便地在其他零件(línɡ jiàn)设计时参考The published elements will be seeable only in product structure tree 第44页/共46页第四十四页，共47页 45可 Publish的元素(yuán sù)下列特征元素可以被Publish:线架元素 (点, 直线, 曲线, 平面)Sketch 创成式外形设计元素 (Extruded Surfaces, Offsets, Joins等.)自由曲面设计元素 (Planar Patches, Curves etc.) 所有几何特征元素 (Faces, Edges, Vertices etc.)第45页/共46页第四十五页，共47页 江达公司(ɡōnɡ sī)46感谢您的观赏(guānshǎng)！第46页/共46页第四十六页，共47页 内容(nèiróng)总结1如果一次想插入多个文件，按 [SHIFT] 或[CTRL]也可以在坐标顶端右键出现对话框，输入数值或按“+”、“-”调整。
首先选第一个对象，在选命令同轴——同轴、共面和点重合共面——所选对象重合面间距——所选对象定义方向和距离因为定义了手动刷新(shuā xīn)，所以约束完成后点刷新(shuā xīn)命令完成操作在窗口内显示干涉，干涉部位高亮在装配结束后，可以对装配体进行干涉检查在属性里可以得到产品的相关属性第45页/共46页第四十七页，共47页。
