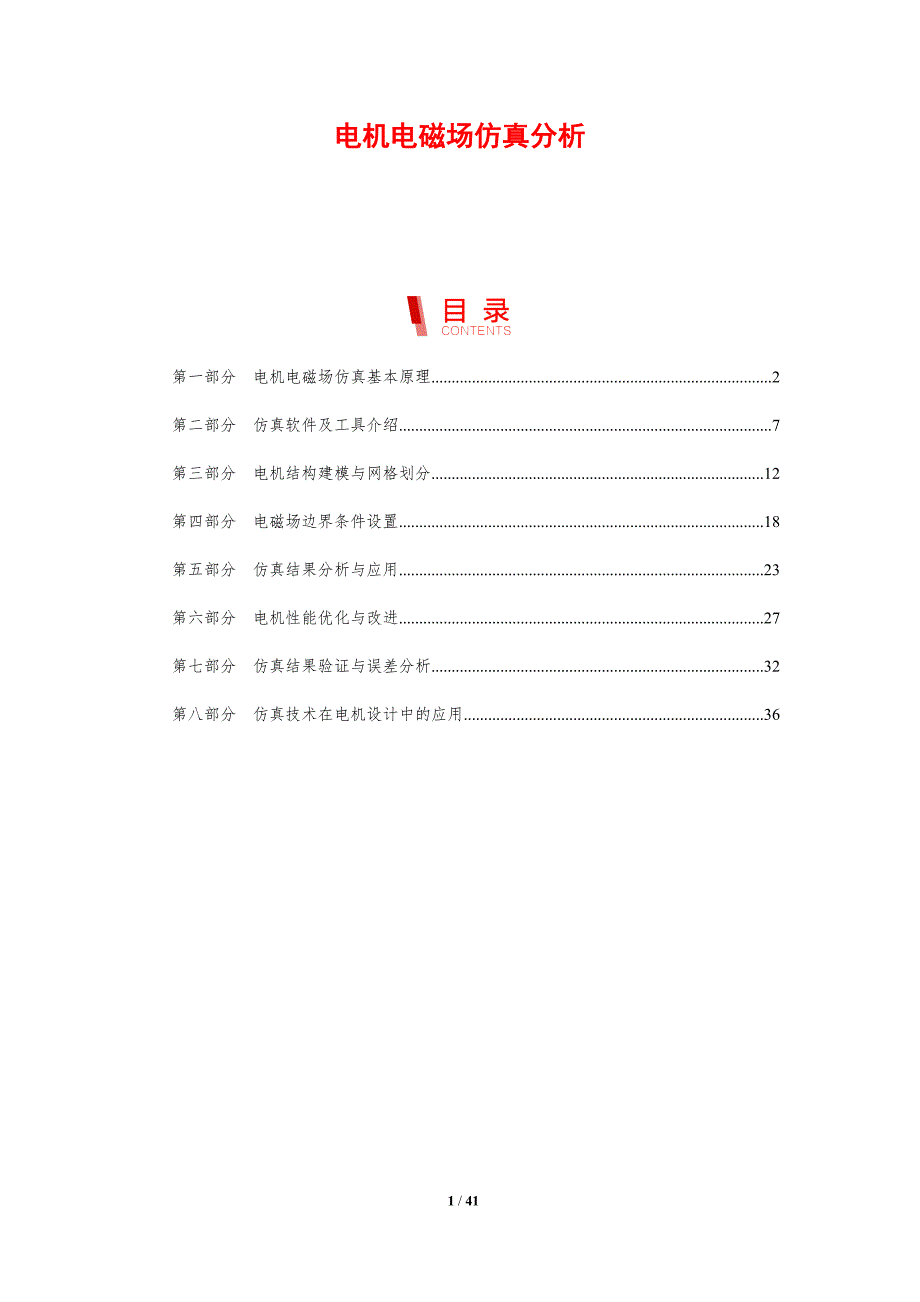

电机电磁场仿真分析 第一部分 电机电磁场仿真基本原理 2第二部分 仿真软件及工具介绍 7第三部分 电机结构建模与网格划分 12第四部分 电磁场边界条件设置 18第五部分 仿真结果分析与应用 23第六部分 电机性能优化与改进 27第七部分 仿真结果验证与误差分析 32第八部分 仿真技术在电机设计中的应用 36第一部分 电机电磁场仿真基本原理关键词关键要点有限元分析法在电机电磁场仿真中的应用1. 有限元分析法（FEA）是一种数值方法，它将复杂的几何形状和边界条件分解为有限数量的元素和节点，从而实现电机电磁场的仿真这种方法能够准确模拟电机中的磁场分布和电磁力2. 通过有限元分析，可以优化电机设计，减少设计周期和成本例如，可以优化电机的磁场分布，提高电机效率和性能3. 随着计算能力的提升和算法的优化，有限元分析法在电机电磁场仿真中的应用越来越广泛，未来有望成为电机设计的主流工具电机电磁场仿真软件的发展趋势1. 电机电磁场仿真软件正朝着更高效、更易用、更准确的方向发展例如，采用高性能计算和并行处理技术，提高仿真速度和精度2. 软件界面和操作逻辑的优化，使得非专业人士也能轻松上手。
此外，软件的模块化设计，方便用户根据需求选择合适的模块进行仿真3. 仿真软件将更加注重与实际制造工艺的紧密结合，以实现从设计到制造的全流程仿真电机电磁场仿真中的边界条件和初始设置1. 在电机电磁场仿真中，边界条件和初始设置对仿真结果具有重要影响例如，边界条件应与实际电机运行条件相匹配，初始设置应确保仿真过程稳定2. 正确设置边界条件和初始参数，可以提高仿真精度，缩短仿真时间例如，采用适当的边界条件，可以避免磁场泄露和边界效应3. 随着仿真技术的进步，边界条件和初始设置的方法将更加多样化，为用户提供更多选择电机电磁场仿真与实验验证的结合1. 电机电磁场仿真与实验验证相结合，可以提高电机设计质量和可靠性通过仿真结果指导实验方案，可以优化实验条件，提高实验效率2. 实验验证是验证仿真结果的重要手段通过实验结果与仿真结果进行对比，可以分析仿真模型的准确性和适用性3. 未来，仿真与实验验证的结合将更加紧密，为电机设计提供更可靠的依据电机电磁场仿真中的数值算法和计算方法1. 数值算法和计算方法在电机电磁场仿真中起着至关重要的作用例如，采用适当的算法可以提高仿真精度，减少计算时间2. 随着计算技术的发展，新的数值算法和计算方法不断涌现。
例如，自适应网格技术、多尺度分析等，可以提高仿真效率3. 未来，电机电磁场仿真中的数值算法和计算方法将更加高效、准确，为电机设计提供有力支持电机电磁场仿真在新能源领域的应用1. 随着新能源领域的快速发展，电机电磁场仿真在新能源电机的设计和优化中发挥着越来越重要的作用例如，提高电机效率、降低能耗2. 仿真技术在新能源电机中的应用，有助于推动新能源产业的发展，降低新能源设备的成本3. 未来，电机电磁场仿真在新能源领域的应用将更加广泛，为新能源设备的研发和推广提供有力支持电机电磁场仿真分析是研究电机内部电磁场分布及其相互作用的重要手段以下是对电机电磁场仿真基本原理的详细介绍：一、电磁场仿真基本概念电磁场仿真是指在计算机上模拟电磁场分布的过程通过对电机内部电磁场进行仿真分析，可以预测电机在运行过程中的电磁性能，为电机设计和优化提供理论依据二、电机电磁场仿真基本原理1. 电磁场基本方程电磁场仿真分析基于麦克斯韦方程组，该方程组描述了电场、磁场和电荷、电流之间的关系在电机电磁场仿真中，麦克斯韦方程组可简化为以下形式：（1）高斯定律（电场）：∇·E = ρ/ε0（2）高斯定律（磁场）：∇·B = 0（3）法拉第电磁感应定律：∇×E = -∂B/∂t（4）安培环路定律（含麦克斯韦修正）：∇×B = μ0(J + ε0∂E/∂t)其中，E为电场强度，B为磁感应强度，ρ为电荷密度，ε0为真空介电常数，μ0为真空磁导率，J为电流密度。
2. 有限元法有限元法是电磁场仿真分析中常用的一种数值方法其基本思想是将电机内部区域划分为若干个单元，通过求解单元内的电磁场方程，得到整个电机内部的电磁场分布1）离散化将电机内部区域离散化为三角形或四边形单元，将边界条件离散化为节点2）单元分析对每个单元进行分析，得到单元内的电磁场分布3）组装全局矩阵将单元矩阵进行组装，得到全局矩阵4）求解全局方程组求解全局方程组，得到电机内部的电磁场分布3. 载流导体模型电机内部的载流导体是产生电磁场的主要来源在仿真分析中，常用以下几种载流导体模型：（1）理想导体模型：假设导体内部电阻为0，仅考虑导体的几何形状2）有限导体模型：考虑导体的电阻，将导体离散化为单元，求解单元内的电磁场方程3）时谐模型：考虑电磁场随时间变化的特性，将电磁场方程离散化为时域或频域4. 边界条件在电机电磁场仿真中，需要设定边界条件，以确保仿真结果的准确性常见的边界条件有：（1）电场边界条件：设定电场在边界上的切向分量或法向分量2）磁场边界条件：设定磁场在边界上的切向分量或法向分量3）边界条件匹配：确保不同边界条件之间的一致性三、电机电磁场仿真应用电机电磁场仿真技术在电机设计、优化、故障诊断等方面具有广泛的应用。
以下列举几个应用实例：1. 电机优化设计：通过仿真分析，优化电机结构、参数，提高电机性能2. 电机故障诊断：通过仿真分析，预测电机故障，为维修提供依据3. 电机控制策略研究：通过仿真分析，研究电机控制策略，提高电机运行稳定性4. 电机电磁兼容性分析：通过仿真分析，评估电机对其他设备的电磁干扰，确保电磁兼容性总之，电机电磁场仿真分析是一种重要的研究手段，对于电机设计、优化、故障诊断等方面具有重要意义随着计算技术的发展，电磁场仿真分析在电机领域将发挥越来越重要的作用第二部分 仿真软件及工具介绍关键词关键要点电磁场仿真软件的选择标准1. 高精度与效率平衡：选择仿真软件时，需考虑其计算精度和仿真效率的平衡，以满足不同复杂度电机电磁场分析的需求2. 用户界面友好性：软件的用户界面应简洁易用，便于不同技术背景的用户快速上手，提高工作效率3. 可扩展性与兼容性：仿真软件应具备良好的可扩展性，能够适应未来技术发展，同时具备与其他软件的兼容性，便于数据交换和协同工作有限元分析（FEA）软件在电机电磁场仿真中的应用1. 强大的建模能力：FEA软件能够处理复杂的电机几何结构和电磁材料属性，为电机电磁场仿真提供精确的物理模型。
2. 高效的求解算法：通过优化求解算法，提高仿真速度，降低计算资源需求，适用于大规模电机电磁场分析3. 先进的仿真功能：软件提供丰富的后处理功能，便于分析电机电磁场分布、损耗分布等关键参数，为电机设计优化提供支持仿真软件的网格划分技术1. 精细化网格划分：通过合理划分网格，提高仿真精度，尤其是在电机关键区域，如槽口、轭部等，需采用精细化网格2. 自适应网格技术：自适应网格技术能够根据仿真结果自动调整网格密度，提高仿真效率和精度3. 网格独立性验证：确保网格划分对仿真结果的影响在可接受范围内，保证仿真结果的可靠性电机电磁场仿真软件的材料库与参数设置1. 丰富的材料库：仿真软件应包含广泛的材料库，涵盖电机常用的电磁材料，如硅钢、铜、铝等，便于用户选择和设置2. 参数化设置：软件应支持参数化设置，方便用户调整电机设计参数，快速进行多方案仿真分析3. 材料属性精确度：确保材料属性参数的准确性，对仿真结果的可靠性至关重要电机电磁场仿真软件的后处理与分析1. 数据可视化：仿真软件应提供强大的数据可视化功能，便于用户直观地了解电机电磁场分布情况2. 结果分析工具：提供丰富的结果分析工具，如曲线拟合、统计分析等，辅助用户深入挖掘仿真数据。
3. 仿真结果验证：通过与其他仿真软件或实验数据进行对比，验证仿真结果的准确性，确保仿真分析的有效性电机电磁场仿真软件的优化与定制化开发1. 优化算法：不断优化仿真软件中的算法，提高仿真速度和精度，适应高速计算需求2. 定制化开发：根据用户特定需求，提供定制化开发服务，如特定电机结构的仿真模块开发3. 技术支持与培训：提供专业的技术支持和培训，帮助用户充分利用仿真软件的功能，提高仿真效果在电机电磁场仿真分析中，选择合适的仿真软件及工具是实现精确建模和高效计算的关键以下是对几种常用仿真软件及工具的介绍，旨在为电机电磁场仿真提供技术支持1. ANSYS MaxwellANSYS Maxwell是一款广泛应用于电机、变压器等电磁设备的电磁场仿真软件它具有以下特点：（1）强大的三维建模能力：ANSYS Maxwell支持多种几何建模方式，包括曲线、曲面、体等，可以满足复杂电机结构的建模需求2）丰富的物理场仿真功能：ANSYS Maxwell能够模拟静态场、瞬态场、频域场等电磁场，适用于电机在不同工作状态下的仿真分析3）高效的后处理功能：ANSYS Maxwell提供丰富的后处理工具，可以直观地展示仿真结果，如磁场线分布、力分布、能量损耗等。
4）强大的求解器：ANSYS Maxwell采用高性能求解器，确保仿真计算的高效性和准确性2. COMSOL MultiphysicsCOMSOL Multiphysics是一款功能强大的多物理场仿真软件，适用于电机电磁场仿真其主要特点如下：（1）全面的多物理场仿真：COMSOL Multiphysics支持电磁场、结构场、热场、流场等多物理场的耦合分析，可以全面模拟电机的工作性能2）易用性：COMSOL Multiphysics提供直观的图形用户界面，用户可以轻松地构建复杂模型，进行仿真分析3）广泛的材料数据库：COMSOL Multiphysics拥有庞大的材料数据库，方便用户选择合适的材料参数4）高效的求解器：COMSOL Multiphysics采用自适应网格技术，提高求解效率，确保仿真结果的准确性3. ANSYS HFSSANSYS HFSS是一款专注于高频电磁场仿真的软件，适用于电机高频特性分析其主要特点如下：（1）适用于高频电磁场仿真：ANSYS HFSS采用快速傅里叶变换（FFT）算法，能够高效地处理高频电磁场问题2）精确的边界元方法：ANSYS HFSS采用边界元方法，能够精确地模拟复杂边界和高频电磁场。
3）强大的后处理功能：ANSYS HFSS提供丰富的后处理工具，可以直观地展示仿真结果，如S参数、场分布等4）适用于复杂几何模型：ANSYS HFSS支持复杂几何模型的建模，满足电机高频特性分析的需求4. MATLAB/SimulinkMATLAB/Simulink是一款广泛应用于电机控制领域的仿真工具其主要特点如下：（1）强大的建模能力：MATLAB/Simulink支持多种建模方法，包括模型框图、状态空间等，可以方便地构建电机控制系统模型。
