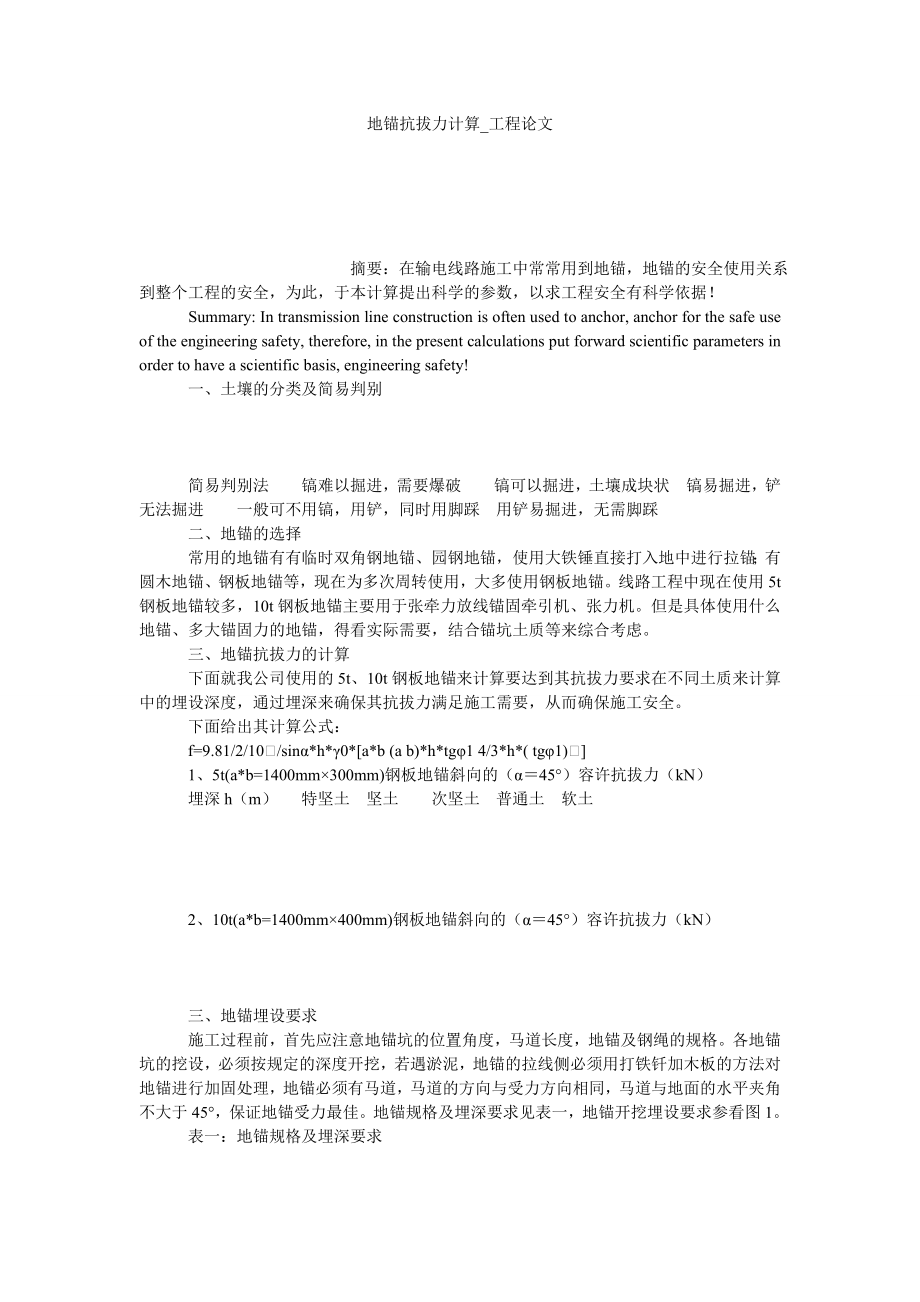

地锚抗拔力计算工程论文

wd****9
实名认证
店铺
DOC
22.50KB
约2页
文档ID:314674513
地锚抗拔力计算工程论文_第1页
1/2

地锚抗拔力计算_工程论文   摘要:在输电线路施工中常常用到地锚,地锚的安全使用关系到整个工程的安全,为此,于本计算提出科学的参数,以求工程安全有科学依据!  Summary: In transmission line construction is often used to anchor, anchor for the safe use of the engineering safety, therefore, in the present calculations put forward scientific parameters in order to have a scientific basis, engineering safety!  一、土壤的分类及简易判别        简易判别法 镐难以掘进,需要爆破 镐可以掘进,土壤成块状 镐易掘进,铲无法掘进 一般可不用镐,用铲,同时用脚踩 用铲易掘进,无需脚踩  二、地锚的选择  常用的地锚有有临时双角钢地锚、园钢地锚,使用大铁锤直接打入地中进行拉锚;有圆木地锚、钢板地锚等,现在为多次周转使用,大多使用钢板地锚。

线路工程中现在使用5t钢板地锚较多,10t钢板地锚主要用于张牵力放线锚固牵引机、张力机但是具体使用什么地锚、多大锚固力的地锚,得看实际需要,结合锚坑土质等来综合考虑  三、地锚抗拔力的计算  下面就我公司使用的5t、10t钢板地锚来计算要达到其抗拔力要求在不同土质来计算中的埋设深度,通过埋深来确保其抗拔力满足施工需要,从而确保施工安全  下面给出其计算公式:  f=9.81/2/10/sinα*h*γ0*[a*b (a b)*h*tgφ1 4/3*h*( tgφ1)]  1、5t(a*b=1400mm×300mm)钢板地锚斜向的(α=45°)容许抗拔力(kN)  埋深h(m) 特坚土 坚土 次坚土 普通土 软土          2、10t(a*b=1400mm×400mm)钢板地锚斜向的(α=45°)容许抗拔力(kN)        三、地锚埋设要求  施工过程前,首先应注意地锚坑的位置角度,马道长度,地锚及钢绳的规格各地锚坑的挖设,必须按规定的深度开挖,若遇淤泥,地锚的拉线侧必须用打铁钎加木板的方法对地锚进行加固处理,地锚必须有马道,马道的方向与受力方向相同,马道与地面的水平夹角不大于45°,保证地锚受力最佳。

地锚规格及埋深要求见表一,地锚开挖埋设要求参看图1  表一:地锚规格及埋深要求         备注:  1、遇淤泥、软塑及其它较差土质时应重新计算埋深  2、地锚马道与地面水平夹角不大于45°,岩石山上必须保证拉线对地夹角  3、遇松软土质,地锚坑应适当加深地锚埋深是从地锚上平面起算至自然地面之间的距离(即埋深不等于坑深)岩石山坡上,拉线地锚坑的深度以下山坡为准  4、岩石地质不允许出现锅底坑,地锚坑严禁放大炮  5、遇地下水时,也应加深地锚坑,排尽积水,用编织袋装砂土压填底部两层以上,再回填土、夯实  6、埋设地锚前应设专人检查坑深、马道,符合要求后方可回填,并有验收记录  7、地锚坑回填土必须满填,并且夯实    注:文章内所有公式及图表请以PDF形式查看       。
