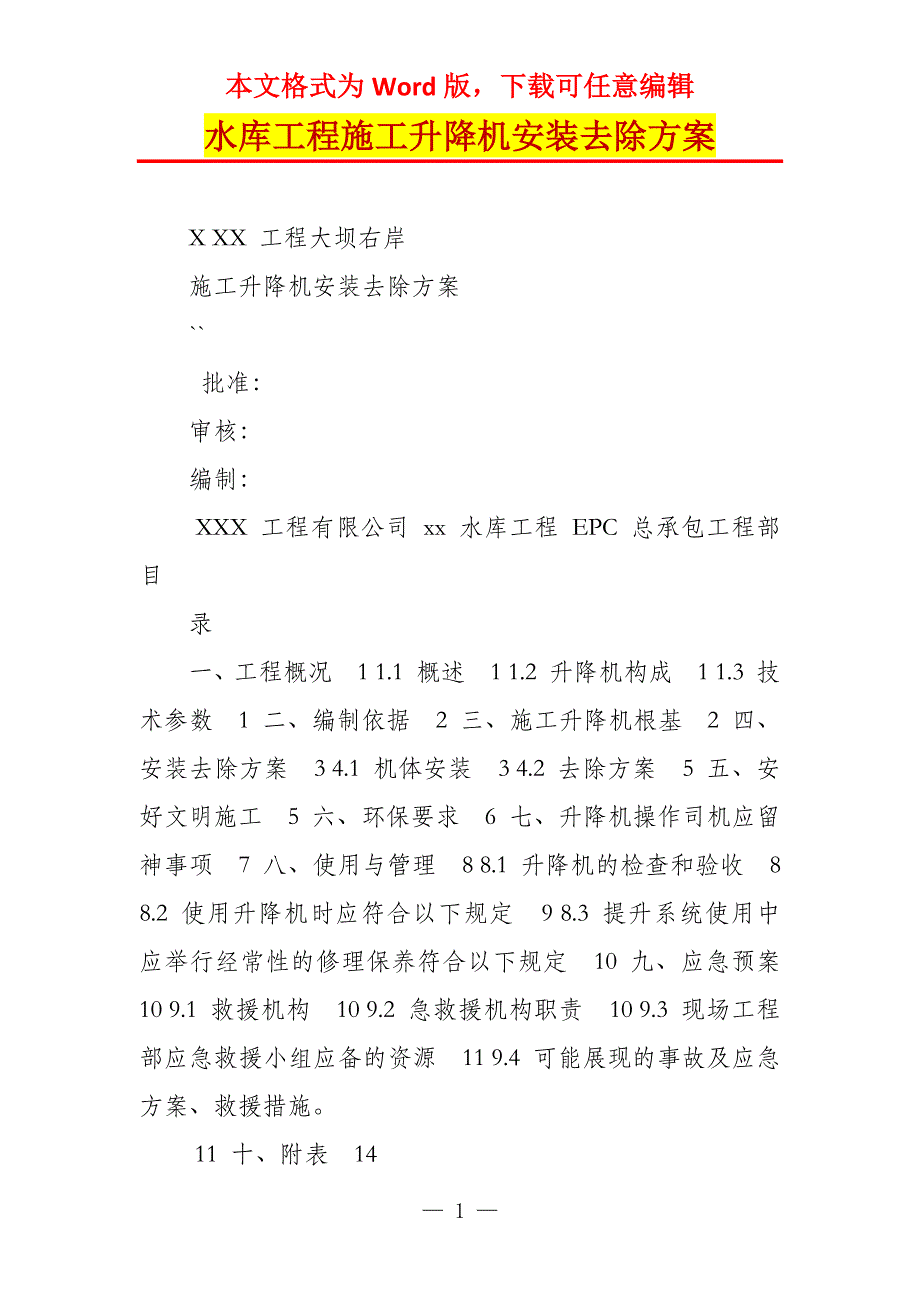

本文格式为Word版，下载可任意编辑水库工程施工升降机安装去除方案 X XX 工程大坝右岸 施工升降机安装去除方案 `` 批准： 审核： 编制： XXX 工程有限公司 xx 水库工程 EPC 总承包工程部目 录 一、工程概况 1 1.1 概述 1 1.2 升降机构成 1 1.3 技术参数 1 二、编制依据 2 三、施工升降机根基 2 四、安装去除方案 3 4.1 机体安装 3 4.2 去除方案 5 五、安好文明施工 5 六、环保要求 6 七、升降机操作司机应留神事项 7 八、使用与管理 8 8.1 升降机的检查和验收 8 8.2 使用升降机时应符合以下规定 9 8.3 提升系统使用中应举行经常性的修理保养符合以下规定 10 九、应急预案 10 9.1 救援机构 10 9.2 急救援机构职责 10 9.3 现场工程部应急救援小组应备的资源 11 9.4 可能展现的事故及应急方案、救援措施 11 十、附表 14 1 x xx 水库工程大坝右岸施工升降机安装去除方案 一、工程概况 1 1.1 概述 大坝右岸正在举行 1340m 高程以上锚喷支护、1340m 右岸灌浆平洞及坝基的开挖施工，施工种类繁多强度大，但是只有一条施工便道运输材料和设备，且该便道纵坡已超过 20%，施工设备和材料转运难度很大，为加快现场施工进度，拟筹划在大坝右岸边坡下游约 100m 处布置一台建筑升降机，连接 1340m 高程已形成的施工平台，为上述部位施工供给材料运输的专用施工通道。
升降机额定载重量 1t,投入使用后限制载重在 0.5t 以内 2 1.2 升降机构成 施工升降机采用(SS 型 1t/1t)，具有适用性广，架设便当，使用安好等优点由底架、吊笼、标准节、附着装置、天梁及吊杆、传动系统、防坠安好器组成，各组成部件的细致说明见说明书 3 1.3 技术参数 升降机技术参数详见下表： SS 型 1t/1t 施工升降机技术参数 序号 工程 单位 参数 备注 1 额定载重量 Kg 1000/1000 2 额定提升速度 m/min 15 减速器速比 16 3 最大提升高度 m 70 4 吊笼内空（长宽高） mmm 3.21.31.9 5 标准节截面 mm 650650 6 标准节高度 mm 1508 7 电压 v 3805% 50HZ 8 吊笼自重 kg 370 9 电机型号 ZD41-4 10 钢丝绳型号 mm 12 11 整机自重 t 6 12 自由端高度 m 6 13 安好器型号 SPF-15KN 2 二、编制依据 （1）《建筑地基根基设计模范》(GB 50007-2022) （2）《建筑施工物料提升机安好技术规程》（GB10052-10056-1996） （3）《SS 型 1t/1t 施工升降机使用说明书》 （4）《建筑施工手册》第五版 （5）合同文件及实施性施工组织设计； 三、施工升降机根基 地基面积 44m，深度根据现场根基处境定，不小于 1m，对坑底举行夯实，使之承载力不小于 80kpa，然后将 6 个 M20400 地脚螺栓按图示各点竖插于地面，再在夯实的根基上面浇筑 C30 砼，厚度不小于 0.5m，配螺纹钢筋主筋不小于Ф16、副筋不小于Ф12，并找平外观，偏差不大于 5mm。
根基详见下图: 升降机根基布置示意图 3 四、安装去除方案 1 4.1 机体安装 (1)安装前打定 ①检查提升卷扬机是否完好，地锚拉力是否达成要求，刹车开闭是否稳当电压是否在 380v5%之内，电机转向是否符合要求 ②检查钢丝绳是否完好润滑是否正常卷扬机的固定是否稳当更加是检查计算安装好全部机体达成规定高度时，钢丝绳长度是否有效全部钢丝绳输出后，在卷筒上是否保持至少三圈 ③检查根基尺寸是否正确，地脚螺栓的长度，机构、规格是否正确，混凝土养护是否达成规定期，平整度是否达成要求 ④各标准节是否完好，各种螺栓是否齐全、正确，有无滑丝，更加是用于紧固标准节高强度螺栓数量是否充沛，强度等级是否正确，各种滑轮是否坚韧，顶棚是否安好 ⑤吊笼是否完整焊缝是否有裂纹，地盘是否坚韧，顶棚是否安好 ⑥安好防坠器、重量限制器等安好防护装置事先检查，确保安好、灵敏，稳当无误 （2）安装架设 ①将底架按要求就位，紧固全部的地脚螺栓底架安装后平整度误差≦1/1000 ②将天梁平放于底架上，把吊杆插入天梁吊杆插入孔并利用导链升起第一节标准安装于底架上，紧固 4 个 8.8 级螺栓。
③吊杆吊起其次节标准节，落至标准节接口 20mm 处缓缓转动吊杆，使标准节接口正对，此时逐渐下放标准节，使四个接口完全吻合穿入标准节螺栓并紧固 ④分别将两个导链固定在其次节标准节顶部两侧，手动起吊天梁升至其次节标准节上使天梁卡板卡在标准节横梁上，并使用吊杆、导链安装第三节标准节 ⑤安装卷扬机于底架上并紧固螺栓 4 ⑥利用人工或起吊设备将吊笼放置于底架吊笼位置，并安装导向滑轮于吊笼槽钢立柱上，调整导向滑轮内偏心轴使导向滑轮与标准节导轨立柱之间间隙达成要求，一般为 1~1.5mm紧固导向滑轮 ⑦安装防坠安好器于吊笼上并调整偏心轮与标准节导轨间距，使之达成安好防护作用将卷扬机钢丝绳自由端依次穿过天梁滑轮组、吊笼滑轮，结果利用绳卡紧固与天梁超载养护器上 ⑧吊笼落下并开动卷扬机放松钢丝绳，重复步骤 4 提升天梁 ⑨以上步骤形成标准节接高循环 （3）附着架安装 当标准节导轨架安装高度超过 9m 时，应当安装第一套附着装置，以后每隔6m 安装一次附着架，最大高度时最上边一处附着架以外悬出高度不得高于 6m每次安装附着架，都要用全站仪测量一下标准节导轨架在两个方向的垂直度，垂直高度偏差不大与导轨架设高度的 1/1000。
超出要求务必举行校正附着架采用Ф48 钢管与机架连接，其中钢管与坡面之间连接首先根据坡面实际坡比，对其处理成 10cm 水平平台，便于立杆生根；立杆要求插入插入预设的 Ф25 插筋中，然后附着钢管与立杆使用扣件连接在一起 （4） 施工安好通道防护棚搭设高度为 3.5m，宽度为 5m，上部铺双层脚手板，详图如下： (5)物料提升机顶部运输通道 5 运输通道搭设最大高度 28m，立杆采用单立管，并根据坡面实际坡比，按图示要求处理成 10cm 水平平台，便于立杆生根；立杆要求插入插入预设的 Ф25插筋中，插筋按梅花形交织布置 立杆横距为 1.5m，立杆纵距为 1.0m，大小横杆步距为 1.5m，扫地杆距地面20cm 左右，距坡面 30cm 左右，搭设时小横杆在上 采用的钢管类型为 483.5 国家标准钢管搭设，横杆与立杆连接方式使用单扣件连接； 连墙件采用两步两跨，竖向间距 3 米，水平间距 3 米，梅花型布置，采用扣件连接方式支撑（见附图） 剪刀撑在外侧立面整个长度和高度上连续设置，角度 45～60，斜杆的接长采用搭接，搭接长度不小于 1m，等间距设置 3 个旋转扣件固定。
布局计算详见计算书) 2 4.2 去除方案 物料提升机的拆卸按安装架设的方法反程序举行，拆卸标准节后的高强度螺栓及其它零部件应随时保存好，防止损失螺纹片面涂油备用 五、安好文明施工 （1）施工升降机安装时，不允许超载 （2）安装过程中，务必听从统一的指挥和信号，运行过程响铃提示，严禁酒后指挥 （3）在高空作业的人员，身体状况务必符合劳动部门的有关规定，严禁酒后作业，且安好用具要携带齐全 （4）举行安装作业时，安装人员务必站在吊笼顶，使用操作按扭盒操作，严禁在吊笼驾驶室内操作 （5）地面作业人员要明确施工升降机邻近电源开关位置，以便发生意外故障时切断电源 （6）施工人员进入施工现场务必戴安好帽，高空作业务必系安好带、穿防滑鞋 6 （7）作业现场的障碍物务必清理明净，建立安好作业区，并设立安好围护盒警示标志，非作业人员严禁入内,作业人员严禁上下抛掷工具 （8）参与作业人员务必熟谙施工升降机的机械性能、布局特点、并且具备纯熟的操作技术和摈弃一般故障的才能 （9）安装和驾驶人员务必严格遵守高空作业的安好规定施工升降机运行时操作人员得身体十足不允许探出安好栏外。
（10）在有雷、雨、雪、雾及风速超过四级以上得天气，不得举行安装作业；在冬季，假设导轨架展现结霜或结冰时，严禁举行安装作业 （11）施工升降机安装后，须经过工程技术负责人会同有关部门对根基座和附壁支座以及施工升降机架设安装的质量、精度等举行全面检查，并应举行试运转经签证后面可投入运行 （12）施工升降机作业前应重点检查各部位有无变形、松动、开焊等处境以及电路、仪表等是否正常 （13）施工升降机在每班首次载重运行时，务必从最低层上升严禁自上而下梯笼内载物时，应使荷载平匀分布，防止偏重，严禁超荷载运行 （14）施工升降机在大雨、大雾和六级以上大风时，应中断运行，并将梯笼降毕竟层，切断电源风雨过后，应对施工升降机各有关安好装置举行一次检查 （15）施工升降机运行到最上层和最下层时，严禁以行程限位开关自动停车来代替正常操作按钮的使用 （16）施工升降机作业后，将梯笼降毕竟层，各操纵开关拨到零位，切断电源，锁好电闸箱，闭锁梯笼门和围护门 （17）机械员专心填写运转记录和交班事项 六、环保要求 施工升降机安装及使用过程中，各种废弃零部件及辅佐材料不成肆意丢弃，须将其放至指定位置。
施工升降机应定期加润滑油，制止在运行过程中由于摩擦而产生过大噪声 修理施工升降机过程中所产生得废弃材料须放至指定地点 7 施工升降机作业后，须实时切断电源，以保证安好和俭约用电 七、升降机操作司机应留神事项 （1）作业前重点检查 ①机械布局的外观处境，各传动机构应正常 ②各齿轮箱、制动油箱的油位应符合标准 ③主要部位连接螺栓，应无松动 ④钢丝绳的磨损处境及穿绕滑轮应符合规定 ⑤供电、电缆应无破损 （2）检查电源电压应达成 380V，其变动范围不得超过20V，送电前启动操纵开关应在零位，接通电源，检查金属布局片面无漏电后，方可上机 （3）各机构的制动器，安好限位、防护装置等确认正常后，方可作业 （4）操作各操纵器时应依次逐级操作，严禁越档操作，力求平稳，严禁急开急停 （5）机械修理保养尽量利用施工空闲时间，机械出故障，尽快抢修，恢复工作，司机在不违反操作规程的前提下尽量合作施工生产保证全天 24 小时服务 （6）升降机司机要积极主动与工地搞好合作，严格遵守工地劳动纪律和一切规章制度，按照工地管理，听从工地指挥。
（7） 操作人员持证上岗，严禁酒后上班 （8） 其他安好事项 ①升降机应有专职司机操作，司机经培训上岗 ②升降机一般准许工作的气温为+400C～-200C，风速小于六级、雷雨天遏止操作。
