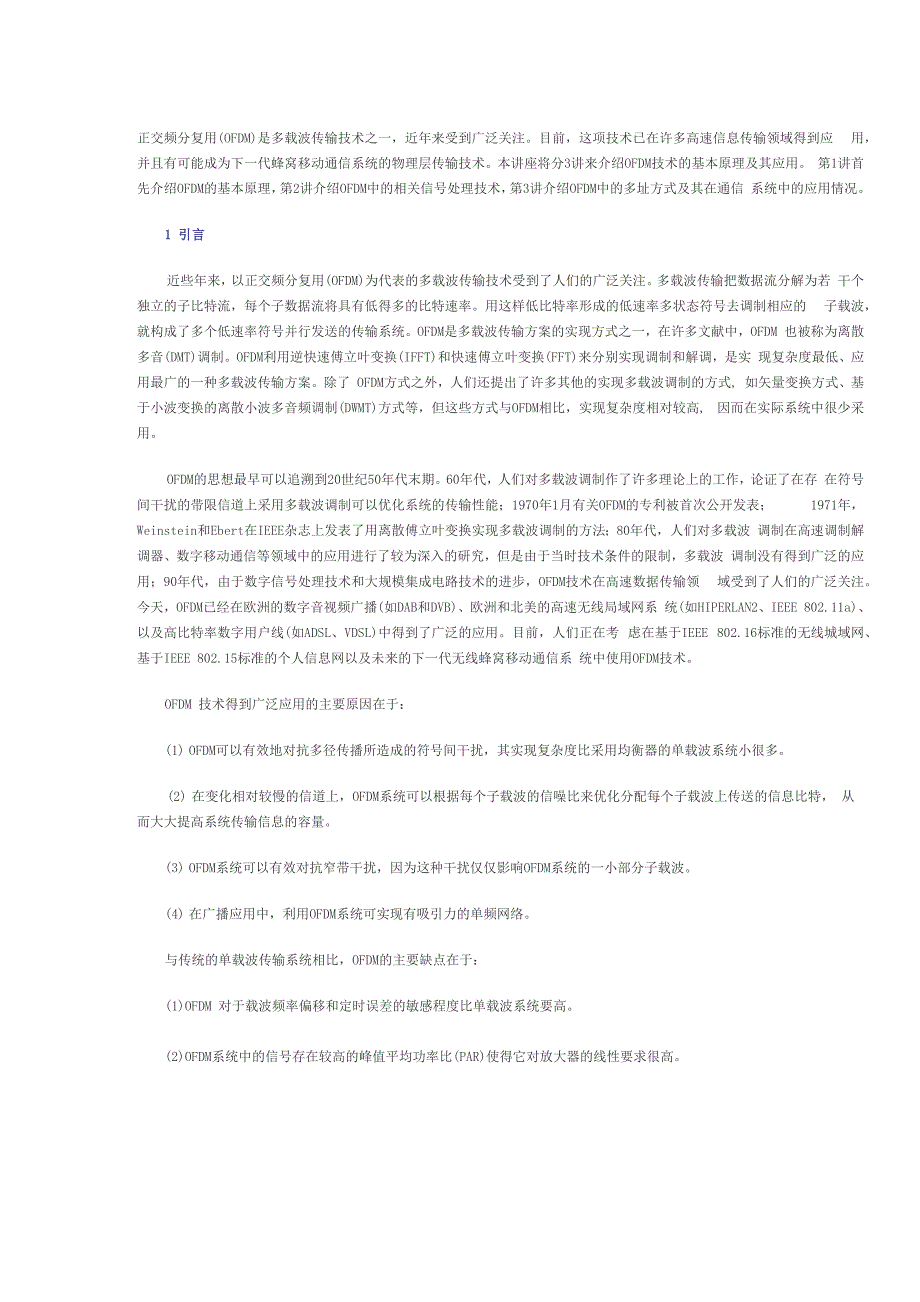

正交频分复用(OFDM)是多载波传输技术之一，近年来受到广泛关注目前，这项技术已在许多高速信息传输领域得到应 用，并且有可能成为下一代蜂窝移动通信系统的物理层传输技术本讲座将分3讲来介绍OFDM技术的基本原理及其应用 第1讲首先介绍OFDM的基本原理，第2讲介绍OFDM中的相关信号处理技术，第3讲介绍OFDM中的多址方式及其在通信 系统中的应用情况1 引言近些年来，以正交频分复用(OFDM)为代表的多载波传输技术受到了人们的广泛关注多载波传输把数据流分解为若 干个独立的子比特流，每个子数据流将具有低得多的比特速率用这样低比特率形成的低速率多状态符号去调制相应的 子载波，就构成了多个低速率符号并行发送的传输系统OFDM是多载波传输方案的实现方式之一，在许多文献中，OFDM 也被称为离散多音(DMT)调制OFDM利用逆快速傅立叶变换(IFFT)和快速傅立叶变换(FFT)来分别实现调制和解调，是实 现复杂度最低、应用最广的一种多载波传输方案除了 OFDM方式之外，人们还提出了许多其他的实现多载波调制的方式, 如矢量变换方式、基于小波变换的离散小波多音频调制(DWMT)方式等，但这些方式与OFDM相比，实现复杂度相对较高, 因而在实际系统中很少采用。
OFDM的思想最早可以追溯到20世纪50年代末期60年代，人们对多载波调制作了许多理论上的工作，论证了在存 在符号间干扰的带限信道上采用多载波调制可以优化系统的传输性能；1970年1月有关OFDM的专利被首次公开发表； 1971年，Weinstein和Ebert在IEEE杂志上发表了用离散傅立叶变换实现多载波调制的方法；80年代，人们对多载波 调制在高速调制解调器、数字移动通信等领域中的应用进行了较为深入的研究，但是由于当时技术条件的限制，多载波 调制没有得到广泛的应用；90年代，由于数字信号处理技术和大规模集成电路技术的进步，OFDM技术在高速数据传输领 域受到了人们的广泛关注今天，OFDM已经在欧洲的数字音视频广播(如DAB和DVB)、欧洲和北美的高速无线局域网系 统(如HIPERLAN2、IEEE 802.11a)、以及高比特率数字用户线(如ADSL、VDSL)中得到了广泛的应用目前，人们正在考 虑在基于IEEE 802.16标准的无线城域网、基于IEEE 802.15标准的个人信息网以及未来的下一代无线蜂窝移动通信系 统中使用OFDM技术OFDM 技术得到广泛应用的主要原因在于：(1) OFDM可以有效地对抗多径传播所造成的符号间干扰，其实现复杂度比采用均衡器的单载波系统小很多。
2) 在变化相对较慢的信道上，OFDM系统可以根据每个子载波的信噪比来优化分配每个子载波上传送的信息比特， 从而大大提高系统传输信息的容量3) OFDM系统可以有效对抗窄带干扰，因为这种干扰仅仅影响OFDM系统的一小部分子载波4) 在广播应用中，利用OFDM系统可实现有吸引力的单频网络与传统的单载波传输系统相比，OFDM的主要缺点在于：(1)OFDM 对于载波频率偏移和定时误差的敏感程度比单载波系统要高2)OFDM系统中的信号存在较高的峰值平均功率比(PAR)使得它对放大器的线性要求很高2 正交频分复用的基本原理2.1 系统的调制和解调每个OFDM符号是多个经过调制的子载波信号之和，其中每个子载波的调制方式可以选择相移键控(PSK)或者正交幅 度调制(QAM)如果用N表示子信道的个数，T表示OFDM符号的宽度，d： (i=0,l,…,N-1)是分配给每个子信道的数据符号, fc是载波频率，则从t=t开始的OFDM符号可以表示为：s在很多文献中，经常采用如下所示的等效基带信号来描述OFDM的输出信号:其中式(2)的实部和虚部分别对应于OFDM符号的同相和正交分量,在实际中可以分别与相应子载波的cos分量和sin 分量相乘，构成最终的子信道信号和合成的OFDM符号。
图1给出了 OFDM系统调制和解调的框图，图中假定t =0sesp Nt/T )串丿井S 1 OFDM 的调制和解调在图 2 中给出了一个 OFDM 符号内包括 4 个子载波的实例其中所有的子载波都具有相同的幅值和相位，但在实际应 用中，根据数据符号的调制方式，每个子载波的幅值和相位都可能是不同的从图2可以看到，每个子载波在一个OFDM 符号周期内都包含整数倍的周期，而且各个相邻子载波之间相差1个周期由图2可以看出，各子载波信号之间满足正 交性这种正交性还可以从频域角度理解图 3 给出了 OFDM 符号中各个子载波信号的频谱图从图中可以看出，在每一子载波频率的最大值处，所有其他子信道的频谱值恰好为零也就是说，OFDM各子载波信号之间的正交性避免了子信道间干扰(ICI)的出现S S OFDM信号中各子载逋的频谱接收端第k路子载波信号的解调过程为：将接收信号与第k路的解调载波相乘，然后将得到的结果在OFDM符号的持续时间T内进行积分，即可获得相应的发送信号&实际上，式(2)中定义的OFDM复等效基带信号可以采用离散逆傅立叶变换(IDFT)来实现令式⑵中的t日,t=kT/N(k=0,1,„,N-1) ，则可以得到：式⑶中，s(k)即为IDFT运算。
在接收端，为了恢复出原始的数据符号d/可以对s(k)进行DFT变换，得到:根据上述分析可以看到，OFDM系统的调制和解调可以分别由IDFT/DFT来代替通过N点IDFT运算，把频域数据符 号di变换为时域数据符号s(k),经过载波调制之后，发送到信道中在接收端，将接收信号进行相干解调，然后将基 带信号进行N点DFT运算，即可获得发送的数据符号di在OFDM系统的实际应用中，可以采用更加方便快捷的快速傅 立叶变换(FFT/IFFT)来实现调制和解调N点IDFT运算需要实施2次的复数乘法，而IFFT可以显著地降低运算的复杂 度对于常用的基2 IFFT算法来说，其复数乘法的次数仅为(N/2)log(N),而采用基4 IFFT算法来实施傅立叶变换，2其复数乘法的数量仅为(3/8)N(log N-2)22.2 保护间隔和循环前缀在OFDM系统中，为了最大限度地消除符号间干扰，在每个OFDM符号之间要插入保护间隔，该保护间隔长度Tg 一般 要大于无线信道的最大时延扩展，这样一个符号的多径分量就不会对下一个符号造成干扰在这段保护间隔内，可以不 插入任何信号，即保护间隔是一段空闲的传输时段然而在这种情况中，由于多径传播的影响，会产生信道间干扰(ICI), 即子载波之间的正交性遭到破坏，使不同的子载波之间产生干扰。
为了消除由于多径传播造成的ICI，我们将原来宽度 为T的OFDM符号进行周期扩展,用扩展信号来填充保护间隔，如图4所示我们将保护间隔内的信号称为循环前缀(Cyclic prefix)由图4可以看出，循环前缀中的信号与OFDM符号尾部宽度为Tg的部分相同在实际系统中，OFDM符号在送 入信道之前，首先要加入循环前缀，然后送入信道进行传送在接收端，首先将接收符号开始的宽度为Tg的部分丢弃， 将剩余的宽度为T的部分进行傅立叶变换，然后进行解调通过在OFDM符号内加入循环前缀可以保证在FFT周期内， OFDM符号的延时副本内所包含的波形的周期个数是整数这样，时延小于保护间隔Tg的时延信号就不会在解调的过程 中产生ICI图4具有詰环前缀的 OFDM錚是FFT积分时间=1/子载疲频率间隔:循环前矗:< ►
为了加快OFDM信号功率谱带外部分的下降速度，可以对每个OFDM符号进行加窗处理，使符号周期边缘的幅度值逐渐过渡到零经常被采用的窗函数是式(5)定义的升余弦窗：(5)QH0.5 逊(7T+曲(0 阳) w(t )=4.0-0»5+0^5co8((f""矗w £w (1+J3)Jk其中，Ts表示加窗前的符号长度，而加窗后符号的长度应该为(1+0 )Ts，从而允许在相邻符号之间存在有相互覆盖 的区域经过加窗处理的OFDM符号如图5所示在实际系统中，经过加窗的OFDM符号的产生过程为：首先，在Nc个经过数字调制的符号后面补零，构成N个输入 样值序列，然后进行IFFT运算；将IFFT输出的最后Tprefix个样值插入到OFDM符号的最前面，将IFFT输出的最前面 Tpostfix个样值插入到OFDM符号的最后面；接下来，将OFDM符号与式(5)定义的升余弦窗函数w(t)时域相乘；最后将 经过加窗的OFDM符号延时Ts,与前一个经过加窗的OFDM符号相加由图5可见，由于加窗的影响，相邻的两个OFDM 符号之间会存在宽带为0 Ts的重叠区，其中0为升余弦窗的滚降因子采用了升余弦窗函数之后，可以显著提高OFDM符号功率谱带外部分的下降速度。
例如，对于64个子载波的OFDM 符号，加入 0 =0.025 的升余弦窗，此时滚降区域虽然仅占符号间隔的 2.5%，但却可以使-40 dB 带宽减小为未加窗时的 一半需要注意的是，0值的选择要适当，选择大的0值虽然可以大大改善OFDM符号的频带效率，但同时也会降低OFDM 符号对时延扩展的容忍程度2.4 参数选择在 OFDM 系统中，我们需要确定以下参数：符号周期、保护间隔、子载波的数量这些参数的选择取决于给定信道的 带宽、时延扩展以及所要求的信息传输速率OFDM系统的各参数一般按照以下步骤来确定：(1) 确定保护间隔根据经验，我们一般选择保护间隔的时间长度为时延扩展均方根值的2到4倍2) 选择符号周期考虑到保护间隔所带来的信息传输效率的损失和系统的实现复杂度以及系统的峰值平均功率比等因素，在实际系统 中，一般选择符号周期长度是保护间隔长度的5倍3) 确定子载波的数量子载波数可直接利用-3 dB带宽除以子载波间隔(即去掉保护间隔之后的符号周期的倒数)得到或者可以利用所要 求的比特速率除以每个子信道中的比特速率来确定子载波的数量2.5 收发信机结构OFDM 系统收发信机的典型结构如图6所示。
图6 的上半部分是发送机的框图，下半部分是接收机的框图因为 IFFT 和 FFT 的运算步骤非常相似，可以用相同的硬件来实现，因此将实现 IFFT 和 FFT 运算的部分放在了同一个方框图中一 般来说，在实际的OFDM系统中，发送机在IFFT调制前包括前向纠错编码、交织、QAM调制、导频插入、串/并变换等， 在 IFFT 模块的后面包括并/串变换、插入循环前缀、加窗、数/模变换、射频调制和放大等；接收机包括射频放大和解调、 模/数变换、定时同步、串/并变换、FFT解调、信道纠正、QAM解调、去交织、纠错码译码等2.6 与单载波传输系统的比较采用OFDM传输系统的一个主要原因是当信道存在较大的时延扩展时，与单载波系统相比，OFDM系统的实现复杂度 要低很多单载波系统的实现复杂度主要集中于均衡器部分一般来说，当时延扩展大于数据符号周期的10%时，在单 载波系统中就必须要采用均衡器来克服符号间干扰而在OFDM系统中，实现复杂度主要取决于IFFT/FFT的计算的复杂 度在IEEE 802.11a标准中，系统的传输方式为具有64个子载波的OFDM，可以处理的信道最大时延扩展长度为250 ns 当系统的信息。
