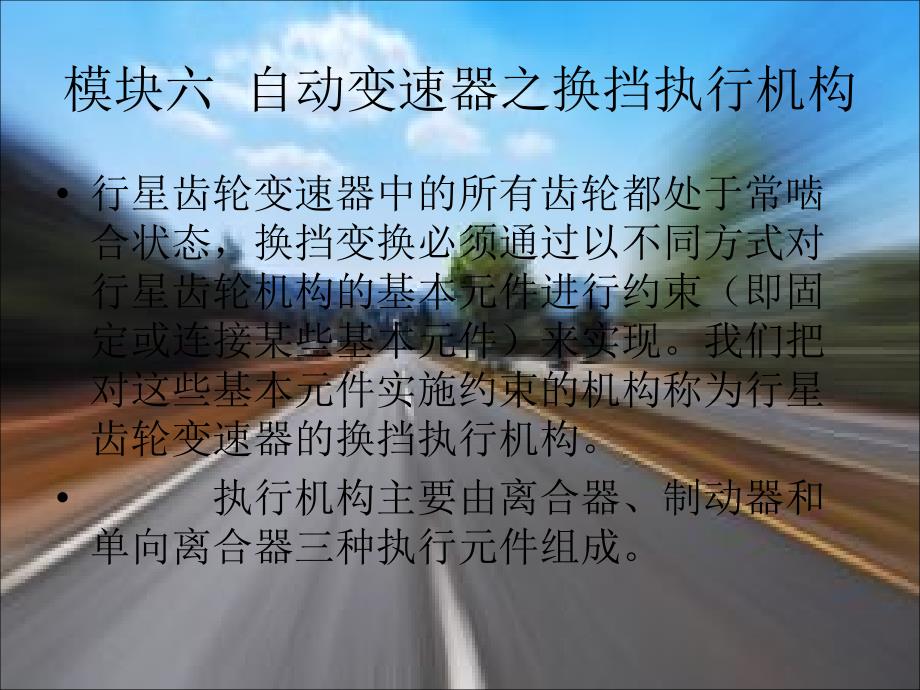

模块六 自动变速器之换挡执行机构,行星齿轮变速器中的所有齿轮都处于常啮合状态，换挡变换必须通过以不同方式对行星齿轮机构的基本元件进行约束（即固定或连接某些基本元件）来实现我们把对这些基本元件实施约束的机构称为行星齿轮变速器的换挡执行机构执行机构主要由离合器、制动器和单向离合器三种执行元件组成模块六 自动变速器之换挡执行机构,6.1,离合器,6.1.1,离合器的作用,1,）将液力变矩器与行星齿轮组中各个齿轮接连起来，从而将发动机的转矩传送给中间轴，也可以使液力变矩器与行星齿轮组脱开，以切断转矩传递2,）将行星齿轮组中连在一起的两个零件转速提高或降低至相同转速，并使它们的转动方向相同模块六 自动变速器之换挡执行机构,6.1.2,离合器的组成,在自动变速器中主要采用的是湿式多片离合器，它主要由离合器鼓、离合器活塞、回位弹簧、离合器片（钢片、摩擦片）、密封圈等组成，离合器处于分离状态，离合器片之间有一定的轴向间隙，以保证钢片和摩擦片之间无轴向压力，这一间隙称为离合器的自由间隙一般离合器自由间隙的标准值为,0.5,2.0mm,，其规定值取决于离合器片的片数、离合器在变速器中的位置湿式多片离合器结构如图,6-1,所示。
模块六 自动变速器之换挡执行机构,1-,离合器毂；,2-,液压活塞；,3-,活塞复位弹簧；,4-,复位弹簧座圈；,5-,卡簧；,6-,缓冲盘；,7-7-,钢片；,8-,摩擦片；,9-,压盘；,10-,缓冲盘,图,6-1,湿式多片离合器,二、离合器分离,当控制阀将作用在离合器液压缸的油压力撤除后，离合器活塞在回位弹簧的作用下回复原位，并将缸内的变速器油从进油孔排出，如图6-3所示模块六 自动变速器之换挡执行机构,图,6-3,离合器分离,模块六 自动变速器之换挡执行机构,注意：在图,6-3,中，存在一个单向阀，其作用是：在离合器分离时，离合器液压缸内会残存有少量的油液当液压缸和离合器壳体一起旋转时，残存的油液也会随之旋转油液受到离心力的作用，被甩到液压缸的边缘，并产生一定的压力该压力将会使离合器结合，造成离合器分离不彻底由此给离合器片带来不正常的摩擦摩擦使离合器片过量磨损，缩短了片的使用寿命为了避免上述不利影响，就需要将残存的油液压力卸掉，因此在离合器壳体上增加一个单向球阀在离合器结合时，该球阀在油压的作用下压紧在阀座上，处于关闭状态保证密封在离合器分离时，压力油排除，缸内压力下降，安全阀在离心力的作用下离开阀座处于开启状态，残留在缸内的液压油因离心力作用排出，使离合器分离彻底。
模块六 自动变速器之换挡执行机构,三、离合器的检查,（,1,）检查离合器或制动器的摩擦片，如有烧焦、表面粉末冶金层脱落或翘曲变形，应更换许多自动变速器的摩擦片表面上印有符号（如图,3-4a,），若这些符号已被磨去，说明摩擦片已磨损至极限，应更换也可以测量摩擦片的厚度，若小于极限厚度，则应更换2,）检查制动带内表面，如有烧焦、表面粉末冶金层脱落或表面符号已被磨去，应更换3,）检查钢片，如有磨损或翘曲变形，应更换4,）检查挡圈的摩擦面，如有磨损，应更换5,）检查离合器和制动器的活塞，其表面应无损伤或拉毛，否则应更换新件6,）检查离合器活塞上的单向阀，其阀球应能在阀座内活动自如用压缩空气或煤油检查单向阀的密封性（从液压缸一侧往单向阀内吹气），密封应良好如有异常，应更换活塞7,）检查离合器和制动器鼓，其液压缸内表面应无损伤或拉毛，与钢片配合的花键槽应无磨损如有异常，应更换新件8,）测量活塞回位弹簧的自由长度，并与标准数据比较若弹簧自由长度过小或有变形，应更换新弹簧9,）更换所有离合器、制动器及制动带液压缸活塞上的,O,形密封圈及轴颈上的密封环新的密封圈或密封环应涂上少许液压油或凡士林后装入制动器,图,6-4,湿式多片制动器,制动器,6.2.1,片式制动器,片式制动器由制动器鼓、制动器活塞、回位弹簧、钢片及摩擦片等组成。
湿式多片制动器和湿式多片离合器的结构基本相同他们主要区别就在于离合器的壳体是可以旋转的部件，而制动器的壳体和油缸是被固定在变速器壳体上的工作原理：,当制动器脱开时，钢片和摩擦片之间没有压力，制动器鼓可以自由旋转，如图,6-5,所示当制动器接合时，来自控制阀的液压油进入制动器鼓内的液压缸中，油压作用在制动器活塞上，推动活塞将制动器摩擦片和钢片紧压在一起，与行星排某一基本元件连接的制动器鼓就被固定住而不能旋转，如图,6-6,所示制动器,6.1.2,带式制动器,带式制动器由制动鼓、制动带、推杆、油缸、活塞等元件组成制动带的一端固定在自动变速器壳体上，另一端与控制油缸的推杆相连接外弹簧为活塞的回位弹簧内弹簧为旋转鼓反作用力的缓冲弹簧，防止活塞振动不制动时制动带与制动鼓之间有一定间隙，此间隙可由调整螺钉调整工作原理：当油液从输油管注入油缸时，油液压力克服回位弹簧力推动活塞和推杆通过推杆使制动带抱紧制动鼓，起制动作用当卸掉油缸油液时，油液作用在活塞上的压力小于回位弹簧的弹力，活塞和推杆都向油缸底部运动，制动带释放带式制动器结构组成如图,6-7,所示工作原理如图,6-8,所示制动器,图,6-8,制动带的工作原理,6.1.3,单向离合器,单向离合器的作用是单方向固定或连接几个行星排中的某个太阳轮、行星架、齿圈等基本元件。
与离合器和制动器不同，单向离合器不受液压系统的控制，单向离合器的锁止和释放完全由与之相连接元件的受力方向来控制单向离合器有滚柱斜槽式和楔块式两种一、滚柱斜槽式单向离合器,滚柱斜槽式单向离合器由外座圈；滚柱；弹簧；内座圈等组成，如图,6-9,所示图,6-9,滚子式单向离合器局部,a)自由状态,b)锁止状态,-外座圈；-滚柱；-回位弹簧；-内座圈,图6-10滚柱斜槽式单向离合器,二、楔块式单向离合器,楔块式单向离合器由外圈、内圈、楔块、保持弹簧等组成，楔块具有特殊的形状，如图6-11所示，在A方向的尺寸略大于内外圈的距离B，而在C方向的尺寸略小于B为保证楔块能够顺利地锁住内、外圈，在楔块式单向离合器中装有一根保持弹簧，使楔块倾斜一定的角度图,6-11,楔 式单向离合器,图,6-12,楔块式单向离合器的工作状态,三、工作原理如图,6-12,所示当外圈外圈相对于内圈向顺时针方向旋转时，楔块在摩擦力的作用下立起，因自锁作用而被卡死在内外圈之间，使内圈和外圈无法相对滑转，此时，单向离合器处于锁止状态当外圈相对于内圈向逆时针方向旋转时，楔块在摩擦力的作用下倾斜，脱离自锁状态，内外圈可以相对滑转，此时单向离合器处于自由状态。
