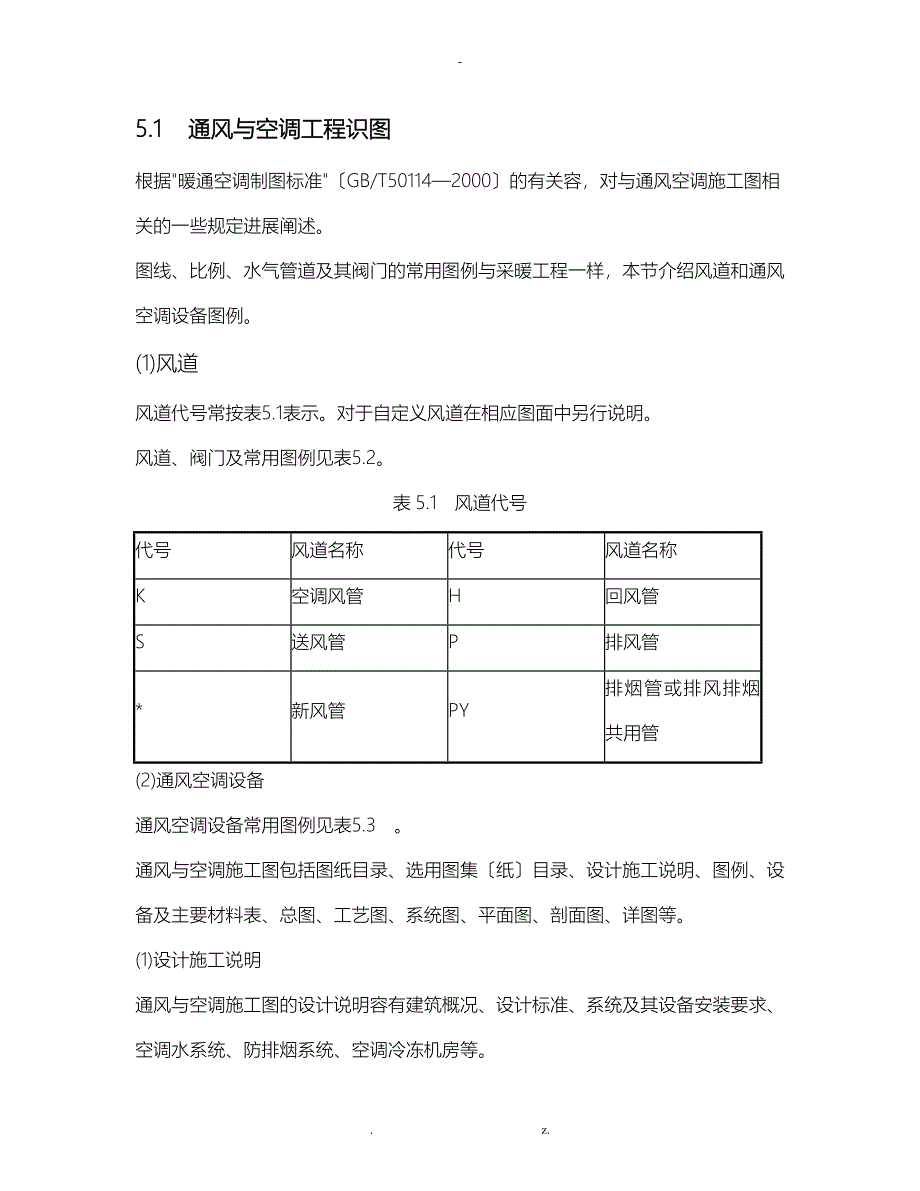

5.1 通风与空调工程识图根据"暖通空调制图标准"〔GB/T50114—2000〕的有关容，对与通风空调施工图相关的一些规定进展阐述图线、比例、水气管道及其阀门的常用图例与采暖工程一样，本节介绍风道和通风空调设备图例1)风道风道代号常按表5.1表示对于自定义风道在相应图面中另行说明风道、阀门及常用图例见表5.2表5.1 风道代号代号风道名称代号风道名称K空调风管H回风管S送风管P排风管*新风管PY排烟管或排风排烟共用管(2)通风空调设备通风空调设备常用图例见表5.3 通风与空调施工图包括图纸目录、选用图集〔纸〕目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等1)设计施工说明通风与空调施工图的设计说明容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求②设计标准室外气象参数，夏季和冬季的温湿度及风速室设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进展简要说明。
对空调装置提出安装要求④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求2)平面图和剖面图平面图表示各层和各房间的通风〔包括防排烟〕与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置包括风、水系统平面图，空调机房平面图，制冷机房平面图等剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距3)风管系统图表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高与平面图结合可说明系统全貌4)工艺图〔原理图〕一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员对整个水系统或制冷工艺有全面了解原理图〔即工艺流程图〕可不按比例绘制5)详图因上述图中未能反映清楚，或地区又无标准图，则用详图进展表示例如，同一平面图中多管穿插安装，须用节点详图表达清楚各管在平面和高度上的位置关系6)材料表材料〔设备〕表列出材料〔设备〕名称、规格或性能参数、技术要求、数量等图5.1~图5.3是*通风工程施工图。
识读通风与空调施工图时,先读设计说明，对整个工程建立全面的概念再识读原理图，了解水系统的工艺流程后，识读风管系统图领会两种介质的工艺流程后，再读各层、各通风空调房间、制冷站、空调机房等的平面图在识读过程中，按介质的流动方向读，原理图、系统图、平面图相互结合穿插阅读，能到达较好效果图5.1 *通风工程施工图之一图5.2 *通风工程施工图之二图5.3 *通风工程施工图之三5.2 通风空调工程量计算通风是将室被污染的空气直接或经净化后排至室外，将室外新鲜空气补充进室，并保持室的空气环境符合卫生标准和生产工艺要求或人们的生活需要通风可分为自然通风和机械通风机械通风系统又分为机械排风和机械送风两种机械排风系统一般由有害物收集器〔吸风口〕、净化设备、风管、阀门、通风机、排风口、风帽等组成；机械送风系统由进气室〔进风口〕、风道、通风机、送风口、阀门等组成1)风道风道是通风与空调系统中的主要部件其断面形式有矩形和圆形两种常见的风道材料有普通薄钢板、镀锌薄钢板、塑料制品、镁璃钢风管、玻璃钢风管、铝板、不锈钢风管等连接方式有咬口、焊接和法兰连接三种2)阀门阀门是通风与空调系统中用来调节风量或防止系统火灾的。
常见的有闸板阀、蝶阀、多叶调节阀、止回阀、排烟阀、防火阀等3)进、排风装置进风装置是从室外采集干净空气，即送风，或空调新风系统的新风口、进风塔、进风窗口排风装置是将排风系统聚集的污浊空气排至室外，如排风口〔罩〕、排风塔、排风帽等4)室送排风口室送排风口是通风与空调系统中的末端装置，常见的有散流器、百叶送排风口、空气分布器、条缝型送风口等5)风机风机按工作原理可分为离心式风机和轴流式风机离心式风机的主要性能参数有：①风压：是风机在标准化状态下工作时空气进入风机后所提高的压力，单位为Pa②风量：即流量，是风机在标准状态下工作时单位时间所输送的空气体积，计量单位为“立方米/小时〞或“立方米/秒〞③功率和效率：功率分为有效功率和轴功率，计算单位为千瓦〔kW〕有效功率是风机在单位时间传递给空气的能量，轴功率是电动机传递给风机轴的功率，两者的比值就是效率④转速：是风机轴每分钟转动的次数，单位为转/分钟轴流式风机是空气按轴向流过风机，其特点是风压比离心式风机低，但可在低压下输送大量的空气风机按其输送的气体不同又分为一般性气体通风机、高温通风机〔防排烟风机〕、防爆通风机、防腐通风机、耐磨通风机等1)空调系统分类与组成空调系统可分为集中式、半集中式和局部式三种。
集中式空调系统是将空气处理设备〔如加热器与冷却器或喷水室、过滤器、风机、水泵等〕集中设置在专用机房其系统组成一般有空气处理设备、冷冻〔热〕水系统〔组成类同于热水采暖系统〕和空气系统〔组成类同于机械通风系统〕半集中式空调系统是一种空气系统与冷冻〔热〕水系统的有机组合，空调水系统直接进入空调房间对室空气进展热湿处理，而空气系统主要负担新风负荷主要由冷水机组、锅炉或热水机组、水泵及其管路系统、风机盘管、新风系统等组成局部式空调系统是将冷热源、空气处理、风机、自动控制等装备在一起，组成空调机组，由厂家定型生产，现场安装，只供小面积房间或少数房间局部使用，如窗式空调机、分体式空调机、柜式空调机等2)空调设备①空气净化设备空调系统中空气净化处理是用过滤器将空气中的悬浮尘埃除去过滤器有粗效、中效、高效三种粗效过滤器多用金属丝网、铁屑、瓷环、玻璃丝、粗孔聚氨酯泡沫塑料和人造纤维作滤料，外形尺寸为500mm×500 mm× 500mm的器件中效过滤器滤料为玻璃纤维、中细孔聚乙烯泡沫塑料、无纺布，做成抽屉式或袋式高效或亚高效过滤器滤料为超细玻璃纤维和超细石棉纤维，制成纸状②外表式换热器分为表冷器和外表式加热器。
有光管式和肋片式空气换热器两类冷、热媒均不与空气直接接触，用于空调的末端装置或空气处理室中表冷器是将空气冷却到所需的温度冷却器又分水冷式和直接蒸发式两类水冷式以冷冻水为冷媒；直接蒸发式以制冷剂的汽化来冷却空气外表式加热器以蒸汽或热水为热媒对空气进展加热③空调机组空调机组是一种对空气进展过滤和冷湿处理并设风机的装置有组合式空调机组、新风机组、整体式空调机组、组装立柜式空调机组、变风量空调机组等组合式空调机组由过滤段、混合段、处理段、加热段、中间段、风机段等组成，是集中空调系统的空气处理设备整体式空调机组由制冷压缩机、冷凝器、蒸发器、风机、加热器、加湿器、过滤器、自动调节装置和电气控制装置等组成于一个箱体组装立柜式空调机组与整体式机组的区别是将制冷压缩冷凝机组移出箱，安装于空调器附近④风机盘管风机盘管是半集中空调系统中的末端装置，由风机、盘管、电动机、过滤器、室温调节器、机箱等组成，具有安装方便、规格化定型化生产、布置灵活、独立调节等优点⑤空气除湿设备空气除湿方法有通风法、冷冻减湿机减湿法、固体吸湿法、液体吸湿剂法除湿机除湿安装方便，简单易行常用的除湿机有冷冻除湿机，由压缩机、膨胀阀、过滤器、温湿度控制仪表及传感器组成。
转轮式除湿机是干式除湿机转轮上有固体吸湿剂氯化锂或硅胶材料⑥喷水室喷水室由喷嘴、喷嘴排管、前后挡水板、底池、附属管道、水泵和外壳等组成，可对空气进展冷、热、湿、净化处理喷嘴安装在排管上，可设1~3排，按空气和水流向分为顺喷、逆喷和对喷喷嘴中喷出的水雾对空气进展处理喷水室中除排管外，还有从底池经过滤网接出可直接将水引入排管的循环管、底池溢水管、补水管〔设浮球阀〕、回水管等⑦加湿设备对空气进展加湿处理，如超声波加湿器、电极加湿器、干蒸汽加湿器、高压喷雾加湿器、远红外线加湿器、湿膜式加湿器此外，还有水泵、除尘设备等各种风管及风管上的制作安装工程量计算规则为： (1)制作安装工程量均按施工图示的不同规格，以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积矩形风管面积F=*L圆形风管面积F=πDL (2)计算风管长度时，一律按施工图示中心线，主管与支管按两中心线交点划分，三通、弯头、变径管、天圆地方等管件包括在，但不含部件长度直径和周长以图示尺寸为准展开，咬口重叠局部已包括在定额，不得另行增加 (3)风管导流叶片制作安装按图示叶片面积计算 (4)设计采用渐缩管均匀送风的系统，圆形风管以平均直径、矩形风管以平均周长计算。
(5)塑料风管、复合材料风管制作安装定额所列直径为径，周长为周长 (6)柔性软风管安装按图示管道中心线长度以“米〞为计量单位，柔性软风管阀门安装以“个〞为计量单位 (7)软管〔帆布接口〕制作安装，按图示尺寸以“平方米〞为计量单位 (8)风管检查孔重量按本定额附录二“国标通风部件标准重量表〞计算 (9)风管测定孔制作安装，按其型号以“个〞为计量单位 (10)钢板通风管道、净化通风管道、玻璃钢通风管道、复合材料风管的制作安装中已包括法兰、加固框和吊托架，不得另行计算 (11)不锈钢通风管道、铝板通风管道的制作安装中不包括法兰和吊托架，可按相应定额以“千克〞为计量单位另行计算 (12)塑料通风管制作安装不包括吊托架，可按相应定额以“千克〞为计量单位计算调节阀、风口、百叶窗、风帽、罩类、消声器、过滤器、电加热器、风机减震台座等各类通风、空调部件的制作安装工程量计算规则为： (1)标准部件的制作，按其成品重量以“千克〞为计量单位，根据设计型号、规格，按本册定额附录二“国标通风部件标准重量表〞计算重量，非标准部件按图示成品重量计算。
部件安装按图示规格尺寸〔周长或直径〕以“个〞为计量单位，分别执行相应定额 (2)钢百叶窗及活动金属百叶风口的制作以“平方米〞为计量单位，安装按规格以“个〞为计量单位①百叶风口的安装子目适用于带调节板活动百叶风口、单层百叶风口、双层百叶风口、三层百叶风口、连动百叶风口、135型〔单层、双层及带导流叶片〕百叶风口、活动金属百叶风口等②散流器安装子目适用于圆形直片散流器、方形散流器、流线型散流器③送吸风口安装子目适用于单面送吸风口、双面送吸风口铝合金或其他材料制作的风口安装也套用本章有关子目④成品风口安装以风口周长计算，执行定额相应子目成品钢百叶窗安装，以百叶窗框面积套用相应子目 (3)风帽筝绳制作安装，按其图示规格、长度，以“千克〞为计量单位计算工程量 (4)风帽泛水制作安装，按其图示展开面积尺寸，以“平方米〞为计量单位计算工程量 (5)挡水板制作安装工程量按空调器断面面积计算 (6)空调空气处理室上的钢密闭门的制作安装工程量，以“个〞为计量单。
