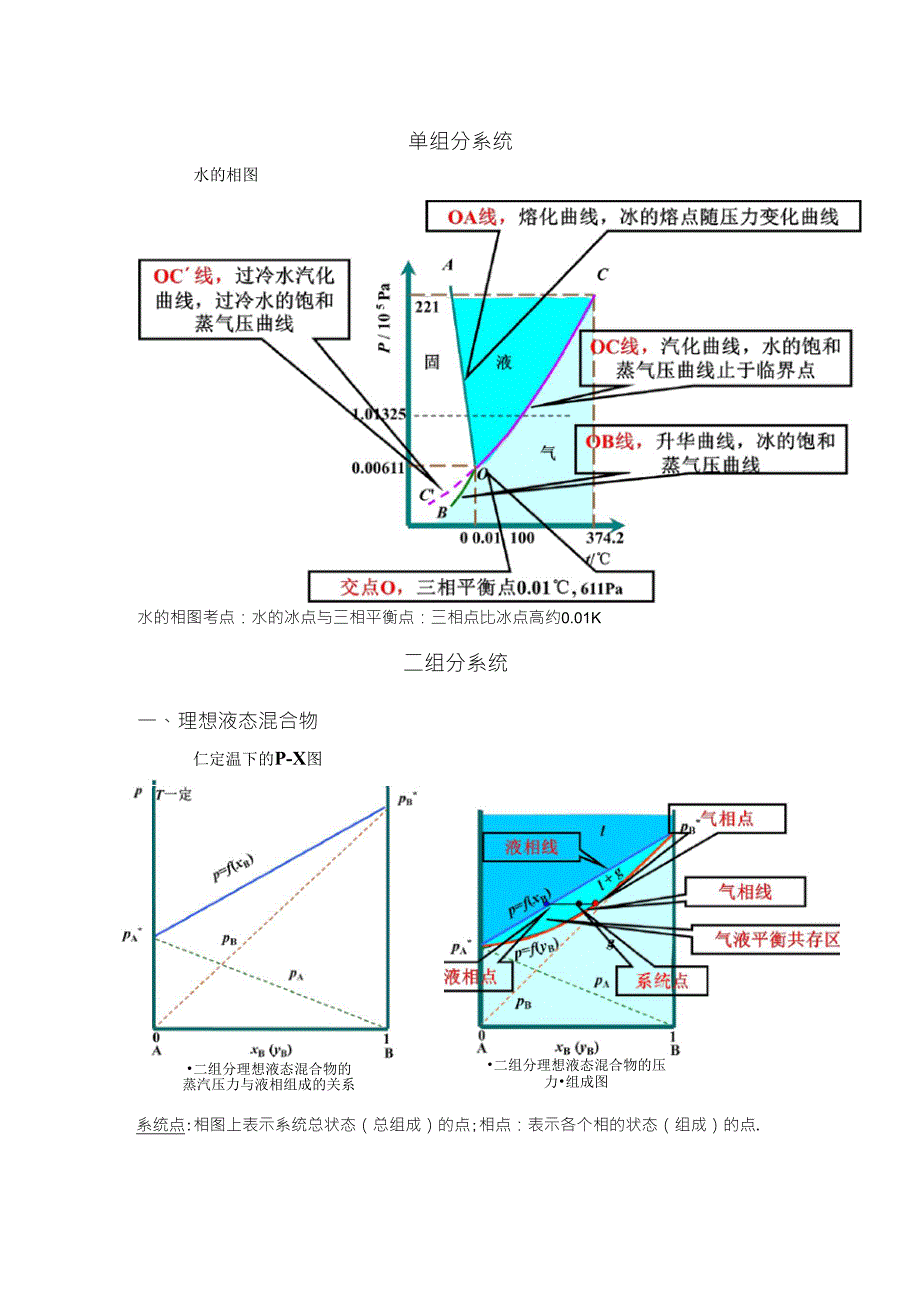

单组分系统水的相图水的相图考点：水的冰点与三相平衡点：三相点比冰点高约0.01K二组分系统一、理想液态混合物•二组分理想液态混合物的蒸汽压力与液相组成的关系仁定温下的P-X图•二组分理想液态混合物的压力•组成图系统点:相图上表示系统总状态（总组成）的点;相点：表示各个相的状态（组成）的点.结线：两个平衡相点的连结线.系统点总是在结线上2.定压下的T-X图P12010001・二组分理想液态混合物辭温度组成图160601400.00.2C6H5CH5(A)0.60.81.0小c6h6(b)•精馅分离原理80泡点：液相升温至开始起泡沸腾的温度；霭点：气相降温至开始凝结的温度.两点之间为相变温度区间，与系统总组成有关.精憎原理：将液态混合物同时经多次部分气化和部分冷凝而使之分离的操作称为精饴同一层隔板上，自下而上的有较高温度的气相与反方向的较低温度的液相相遇.通过热交换，气相部分冷凝，液相则部分气化.二、非理想液态混合物1. 二组分真实液态混合物的4种类型的P-X图一般正偏差一般负偏差1BB最大正偏差1最大负偏差关于正徧差：若两组分分子间的吸引力小于各纯组分分子间吸引力，形成混合物后，分子就容易逸出液面而产生正偏差.若纯组分有缔合作用，在形成混合物后发生离解，因分子数增多而产生正偏差.混合时常有吸热及体积增大现象.关于负偏差：若两组分分子间的吸引力大于各纯组分分子间吸引力，形成混合物后，分子就较难逸出液面而产生负偏差.若形成混合物后分子发生缔合，因分子数减少而产生负偏差.混合时常有放热及体积缩小现象.2. 二组分真实液态混合物的4种类型的T-X图##恒沸点处气相组成和液相组成相同。
此点对应的自由度数为0.一般正偏差和一般负偏差系统的温度-组成相图与理想系统的类似.具有一般正偏基和一般负偏差系统的沸点•组成图#3•部分互溶系统部分互溶的情况：系统会以两个饱和溶液平衡共存，这两个液层称为共辄溶液.当混合物组成未达到两组分的相互溶解度时，系统都以均相存在将具有两个液层的系统升高或降低至某个温度，两个液层的界面消失而成为一个液相，这个温度叫做最高或最低会溶温度•H2()(A)-C6HsNH2(B)系统的溶解度图05-20•两共觇溶液的溶解度曲线,为低会溶点.E5-21•两共轨溶液的溶解度曲线,为高会溶点、低会溶点.4.二组分液态完全互溶向部分互溶过渡三相线L,GL2±（除两端点）•H2O（A）-C6H6（B）系统的温度•组成图若G点组成的系统在共沸点受热蒸发，两纯液体将同时消失•三相线L1GL2上（除两端点）的系统点所处相平衡状态可表示为：厶（厶）+从厶）Og（G）6.完全不互溶333343353363373T/K•水和苯的蒸气压与温度的关系.0£才0二两种液体完全不互溶，一定的温度下，有p=p*A+p*B在一定外压下，两互不相溶液体的共沸点比两纯液体的沸点都低.“（水）二班水）_八水）M有）—班有）—（有）啦水）=加（有）必（水"（水）#三、二组分固-液平衡体系1.固态完全不互溶系统T\"爲数/~tK•固态不互溶系统的温度•组成图2.热分析法三相线S此S?上(除两端点)CdCdCdCdCd0%20%40%70%100%Bi叫Cd(a)(b)・由步冷曲线(町作Bi・Cd系统的温度:组成图(b)毬共晶体包裹A晶体O共晶体：;g?共晶体包裹B晶体80H2O(s)+(NH4)2SO4(s)厶>(0.3X4.-19.05*C>4嫌MIT.帰0.00.20.40.60.81.0H2O>vb2SO4•H2O—(NH4)2SO4^^ft9固液平衡相图120冷却曲线出现平台的原因：释放的凝固热抵消了因冷却而散失的热量出现最低点：因最初非常微细的品体难以析出，过冷现象导致斜率变小的原因：固态Bi析出所释放的凝固热部分抵消了降温过程散失的热量低共熔温度、低共熔混合物3. 溶解度法状态为L0点的溶液冷却析出的低共熔混合物称为低熔冰盐合晶，在实验室里常用来制冷，得到o°c以卞的低温.4.固态部分互熔系统(1)系统有一低共熔点(2)系统有一转变温度#•Sn(A)・Pb(B)系统的熔点组成图•三阻线$|1^2上(除两端点)的系统点所处相平衡状态可表示为:•当系统组成位于L点组成时，两共觇固溶体的熔化使两固相同时消失.aol+B•Ag(A)・Pt(B)系统的温度组成图•三相线La0上(除两端点)的系统点所处相平衡状态可表示为：两共轨固溶体之间发生转变,此时的温度称为转变温度.##由相图作步冷曲线:•Sn(A)-Pb(B)系线的熔点•组成图#5.固态完全互熔系统p-101325Pa//(/|0.00.20.40.60.81.0Gc(A).vBSi(B)##•热分析法绘制Ge(A)-Si(B)系域的温度•俎成图晶内偏析：退火：淬火：6.生成稳定化合物的系统#1・生成稳定化合物系统・苯酚•苯胺系统的温度・组成图•生成稳定化合物的系统在相图上其组成处形成一个峰•相合熔点•左图可以看成是由两个具有低共熔点的固态不互溶系统的相图组合而成•图中有两条三相线.##注：若化合物数目有N种，则其相图就被看作是由(N+1)个简单低共熔点的固态不互溶系统的相图组合而成。
7.生成不稳定化合物的系统2•生成不稳定化合物系统-100p=101325Pa♦/A(5)+1/•5.需、/何LAG)+CO)C($)+B($)——A11005000.00.20.40.60.81.0Na(A)Na2K(C)K(B)•固体化合物C升温至某一温度时发生分解.此时三相平衡：C(s)<=>/+A(s)此时的温度称为不相合熔点.或转熔温度・F=0・mi•Na(A)-K(B)系统的温度•组成图书写方程式是重点。
