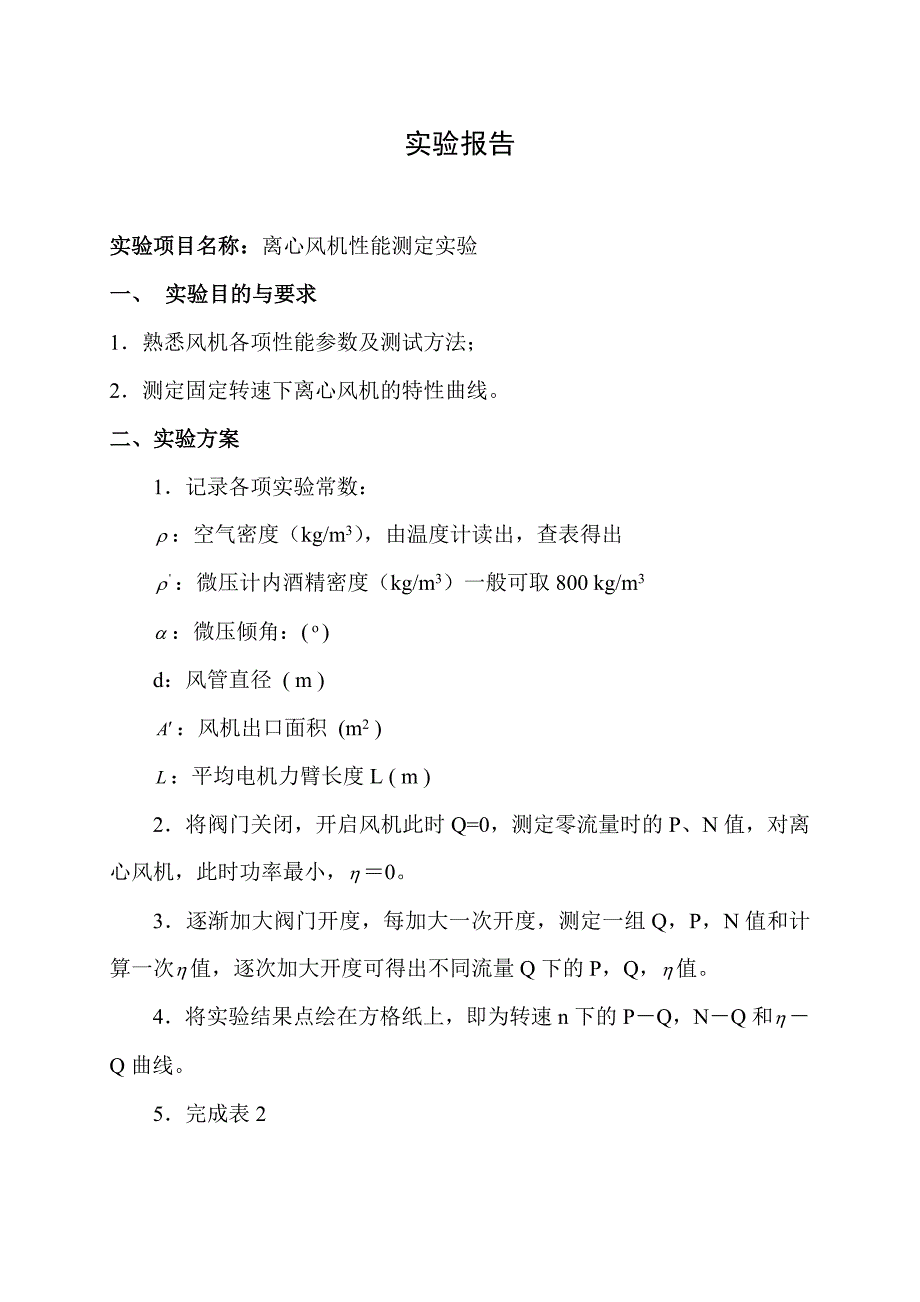

实验报告实验项目名称：离心风机性能测定实验一、 实验目的与要求1．熟悉风机各项性能参数及测试方法；2．测定固定转速下离心风机的特性曲线二、实验方案1．记录各项实验常数：：空气密度（kg/m3），由温度计读出，查表得出：微压计内酒精密度（kg/m3）一般可取800 kg/m3：微压倾角：( o )d：风管直径 ( m )：风机出口面积 (m2 )：平均电机力臂长度L ( m )2．将阀门关闭，开启风机此时Q=0，测定零流量时的P、N值，对离心风机，此时功率最小，＝03．逐渐加大阀门开度，每加大一次开度，测定一组Q，P，N值和计算一次值，逐次加大开度可得出不同流量Q下的P，Q，值4．将实验结果点绘在方格纸上，即为转速n下的P－Q，N－Q和－Q曲线5．完成表2三、实验结果和数据处理表2 风机的性能参数实验次数NO：风量Q测定风压P测定轴功率N测定效率(%)平 均动压Pdcm（Pa）断 面平 均风 速v（m/s）风 量Q(m3/h)静 压Pst（Pa）全 压P（Pa）台秤读值G(N)力 臂长 度L（m）力 矩M.G.L.1000（kJ）风 机转 速n(r/min)角速度（1/s）轴功率N(kW)1408.16105866070012.740.33.829003041.1517.8927010.80140056063014.700.34.429003041.3418.28310012.91167346056015.680.34.729003041.4318.20412014.14183339051017.150.35.129003041.5516.75515015.81204928043018.620.35.629003041.7014.40622019.1524829031020.580.36.229003041.8811.37四、 结论答：离心风机转速固定不变时，由上表数据规律可得:风量与风轴功率成正比关系，随着风量的增加而增加；风量与全压成反比关系，随着风量的增加而减少；风量与风机效率成抛物线关系，随着风量的增加而先增大后减小，故选择合适的工作状态点对于充分发挥风机的效能有很大的作用，而不是风机的轴功率越大其效率越大。
这里我们可以选择风机性能曲线中的Q-η的最高点五、 问题与讨论1. 绘制所测风机的性能曲线图2. 为什么离心式泵与风机性能曲线中的Q-η曲线有一个最高效率点？答：风机的全压效率η=有效功率/轴功率=PQ/NS；因为上式分子部分有效功率中全压P与风量Q成反比关系，分母部分中轴功率NS与风量Q成正比关系，所以当风量增加时性能曲线中的Q-η曲线有一个最高效率点。
