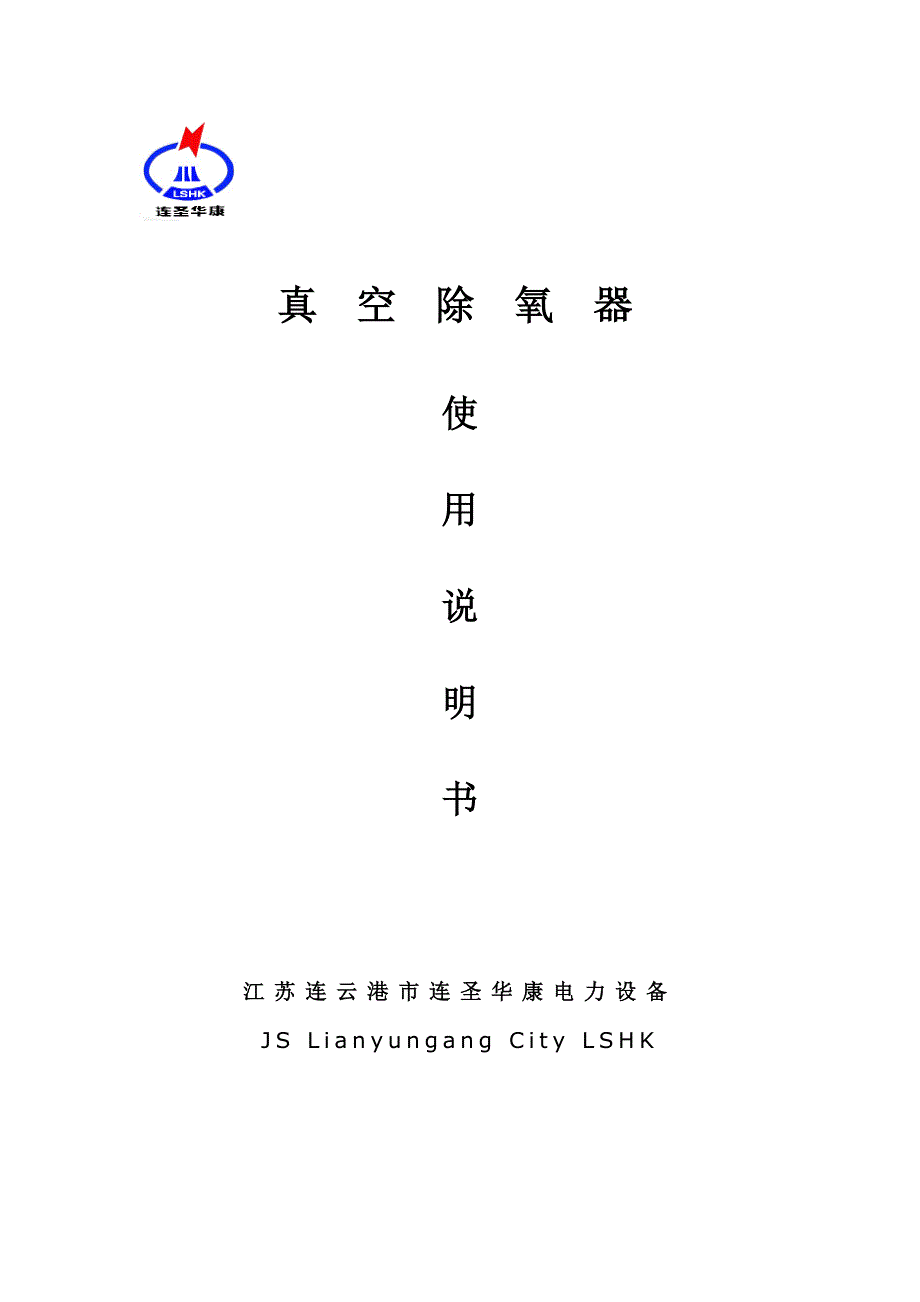

真 空 除 氧 器使用说明书江 苏 连 云 港 市 连 圣 华 康 电 力 设 备JS Lianyungang City LSHK目 录一 、 概 述 ：二 、 工 作 原 理三 、 型 号 参 数四 、 设 备 组 成五 、 订 货 须 知、连 圣 华 康 电 力 设 备网 址：联系：0518-85372405 85372407 85372417图文：0518-85372403公司邮箱：lyghqfj@一、概 述 在锅炉给水处理工艺过程中，除氧是一个非常关键的一个环节氧是给水系统和锅炉的主要腐蚀性物质，给水中的氧应当迅速得到清除，否则它会腐蚀锅炉的给水系统和部件，腐蚀产物氧化铁会进入锅内，沉积或附着在锅炉管壁和受热面上，形成难溶而传热不良的铁垢，而且腐蚀会造成管道内壁出现点坑，阻力系数增大管道腐蚀严重时，甚至会发生管道爆炸事故国家规定蒸发量大于等于 2 吨每小时的蒸汽锅炉和水温大于等于 95℃的热水锅炉都必需除氧多年来众多锅炉给水处理工作者一直都在探求既高效又经济的除氧方法，而真空除氧法就是其中极佳的一种 二、工作原理 真空除氧的工作原理是应用亨利定律和道尔顿定律，根据亨利定律可知 ,在封闭容器中，任何气体同时存在于水面上 ,则气体的溶解度与其自己的分压力成正比 ,而且气体的溶解度仅与其本身的分压力有关。
在一定压力下 ,随着水温升高 ,水蒸汽的分压力增大 ,而空气和氧气的分压力越来越小在 100℃时 ,氧气的分压力降低到零 ,水中的溶解氧也降低到零当水面上压力小于大气压力时 ,氧气的溶解度在较低水温时也可达到零这样，水面上空间氧气分子被析出 ,或转变成其它气体 ,从而氧的分压力为零 ,水中氧气就不断地逸出，达到除氧的效果这种除氧方法一般在 30℃～ 60℃温度下进行可实现水面低温状态下除氧 (在 60℃或常温 ) ,对热力锅炉和负荷波动大而热力除氧效果不佳的蒸汽锅炉 ,均可用真空除氧而获得满意的除氧效果相对于热力除氧技术来说：它的加热条件要求很低 ,锅炉房自耗汽量减少 ,并且真空除氧器可低位布置 ,对运行管理喷射泵、加压泵等关键设备的要求比热力除氧更低低位布置也需要一定的高度差 ,而且对喷射泵、加压泵等关键设备的运行管理常规三、型号参数 型号表示方法 ZCY—50T/H| |-----处理水量 50T/H|----------真空除氧器 型号参数 型 号 参 数 ZCY-4 ZCY-6 ZCY-10 ZCY-20 ZCY-35 ZCY-50 ZCY-100额定出力 T/H 4 6 10 20 35 50 100工作真空度Kpa18.6～21.3 18.6～21.3 18.6～21.3 5.3～80 5.3～80 5.3～80 5.3～80饱和水温度℃ 62.5 62.5～57.5 62.5～57.5 42.5～37.5 42.5～37.5 42.5～37.5 42.5～37.5进水压力 MPa ～0.2 ～0.2 ～0.2 ～0.2 ～0.2 ～0.2 ～0.2出水含氧量ug/l0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1水箱直径 mm Φ900 Φ1200 Φ1400 Φ1600 Φ1800 Φ2000 Φ2500除氧头直径mmΦ500 Φ600 Φ600 Φ800 Φ900 Φ1000 Φ1200设备重量 kg ～2560 ～3420 ～4800 ～5650 ～6900 ～7670 ～9420四、设备组成 真空除氧器主要是由除氧器（除氧头及除氧水箱）、高效旋膜装置、水喷射真空泵机组、引水泵机组等组成。
除氧器内装设有高效旋膜装置， 将自然降膜改为强力降膜，增加液膜的更新度，并造成液膜沿管壁强力旋转卷，增强分散、传质功能；将相应泡沸改为悬挂式泡沸克服层中水汽流速高时泛点（飞溅），并将保持汽（气）体通道；将独立的三种传热传质方式缩化为一体，在一个单元的部件内完成由于它具有很高的效率和某些特殊功能，突破了已有除氧器的技术性能 真空除氧器运行时，除氧水箱处于负压状态在高位安装时，水箱出口与锅炉给水泵进口的距离应较大，最好不小于 10 米；低位安装时，水箱出口与引水泵机组相联接，使负压水升压后进入锅炉给水泵水喷射真空泵机组中配用了长喉型射水抽气器，，这种抽气器具有设计结构紧凑，耗功极低并具有很高的抽吸效率，在同等条件下抽吸量比老式高一倍非常低的噪声水平，没有振动，安装布置更简单引水泵机组的作用是在除氧器低位安装时，通过引水泵将负压水升压后接入锅炉给水泵真空除氧器投运，第一步把除氧水箱的另一端射水箱的水位补到溢流口，溢流口阀门为开式，射水箱的补水口也是正常补水，保证射水箱水温在 30℃，关闭所有阀门，先把除氧水水箱的水位补到运行标准水位启动真空射水泵，打开吸入管道上的闸阀，除氧水箱的真空度达到-0.075Mpa 时，打开进水阀门，开启锅炉给水泵，被除氧水进入旋膜器，在0.2Mpa 的水压下形成高效率雾化裙,在高真空下运行，把水温度提高约 30℃-60℃，氧气充分吸出被射水抽气吸出排入射水箱。
除过氧的给水，锅炉给水泵将除氧的水送给锅炉除氧器停用时必须先关闭吸入管道上的闸阀，再停射水泵，否则先停射水，不关吸入管道上的闸阀，除氧器处于真空情况，会将射水箱的水倒吸至除氧器 五、订货须知真空除氧设备进行技术选型需提供如下数据：1、真空除氧器的出力，2、真空除氧器的安装高度，3、真空除氧器进水压力，进水温度4、是否有加热蒸汽源，。
