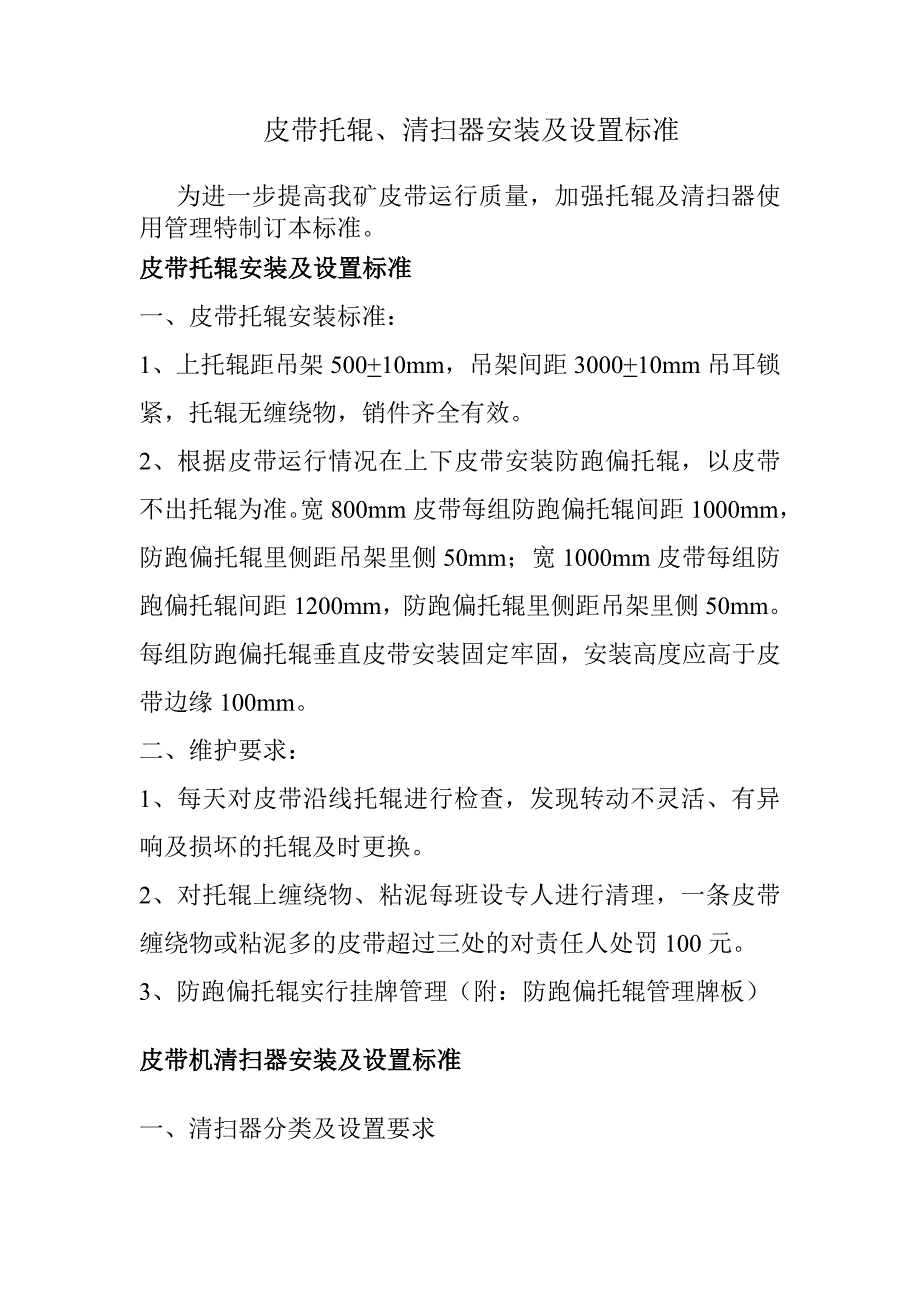

皮带托辊、清扫器安装及设置标准为进一步提高我矿皮带运行质量，加强托辊及清扫器使用管理特制订本标准皮带托辊安装及设置标准一、皮带托辊安装标准：1、上托辊距吊架 500+10mm，吊架间距 3000+10mm 吊耳锁紧，托辊无缠绕物，销件齐全有效2、根据皮带运行情况在上下皮带安装防跑偏托辊，以皮带不出托辊为准宽 800mm 皮带每组防跑偏托辊间距1000mm，防跑偏托辊里侧距吊架里侧 50mm；宽 1000mm皮带每组防跑偏托辊间距 1200mm，防跑偏托辊里侧距吊架里侧 50mm每组防跑偏托辊垂直皮带安装固定牢固，安装高度应高于皮带边缘 100mm二、维护要求：1、每天对皮带沿线托辊进行检查，发现转动不灵活、有异响及损坏的托辊及时更换2、对托辊上缠绕物、粘泥每班设专人进行清理，一条皮带缠绕物或粘泥多的皮带超过三处的对责任人处罚 100 元3、防跑偏托辊实行挂牌管理（附：防跑偏托辊管理牌板）皮带机清扫器安装及设置标准 一、清扫器分类及设置要求 机头扫器：机头清扫器用于皮带卸载滚筒回程皮带上面的清扫，使用重锤涨紧或弹簧涨紧数量：普通皮带机 1 道、强力皮带机 2 道，清扫材料：使用旧皮带加工。
卸载点、转载点清扫器：用于清理皮带里面安装位置：与皮带中部卸载点后方 5 米范围内数量：普通皮带机 1道、强力皮带机 2 道，清扫材料：使用旧皮带加工 机尾清扫器：负责皮带机机尾前非工作面的清扫数量：1道清扫材料：使用旧皮带加工安装位置：机尾缓冲托辊架前方 5 米范围内 使用三联滚作为底带托辊的皮带机，底皮带运料时使用两道清扫器二、清扫器安装要求及完好标准 1、清扫器的清扫面应与胶带均匀接触，其接触清扫覆盖面积不小于皮带宽度 90% 2、清扫材料（旧皮带）厚度应不小于 10mm，伸出固定框部分高度不小于 20mm，固定框不能在皮带运行过程中磨带面 3、使用三联滚作为底带托辊的皮带机，中部及机尾清扫器前后各 1 组托辊应更换为平直滚，以保证带面水平，确保清扫器与胶带接触面积，保证清扫效果 4、发现清扫器卡入杂物时应及时清理，避免损伤皮带三、安装及管理职责划分清扫器统一由皮带机管理单位进行加工安装 机头清扫器处卫生清理由皮带机机头司机负责；皮带机中部卸载点位置清扫器处卫生清理由搭接皮带机（刮板机）单位安排人员清理；皮带机机尾 15 米范围内如有下部设备搭接时，卫生由搭接皮带管理单位负责清理（多部设备同时搭接时，由最近设备单位负责） ；皮带机机尾无设备搭接时，卫生由皮带机管理单位负责。
皮带清扫器实行挂牌管理（附：皮带清扫器管理牌板） 机电科、安监处机运室严格按本规定对托辊及清扫器的使用进行监督管理，对不按规定使用的对相关责任人进行处罚，并纳入工区机电验收考核 机电运输科二〇一四年二月七日 皮带防跑偏托辊管理排版托辊固定牢固与皮带垂直，安装高度应高于皮带边缘 100mm托辊转动灵活无异响磨损量不超过 1mm完好标准无缠绕物、无粘泥地 点 数 量责任单位 责任人皮带清扫器管理排版清扫器固定牢固，无磨托辊现象接触清扫面积不低于带宽的 90%清扫皮子伸出固定框部分不少于 20mm完好标准清扫器下无积煤，清扫器上杂物地 点 数 量责任单位 责任人。
