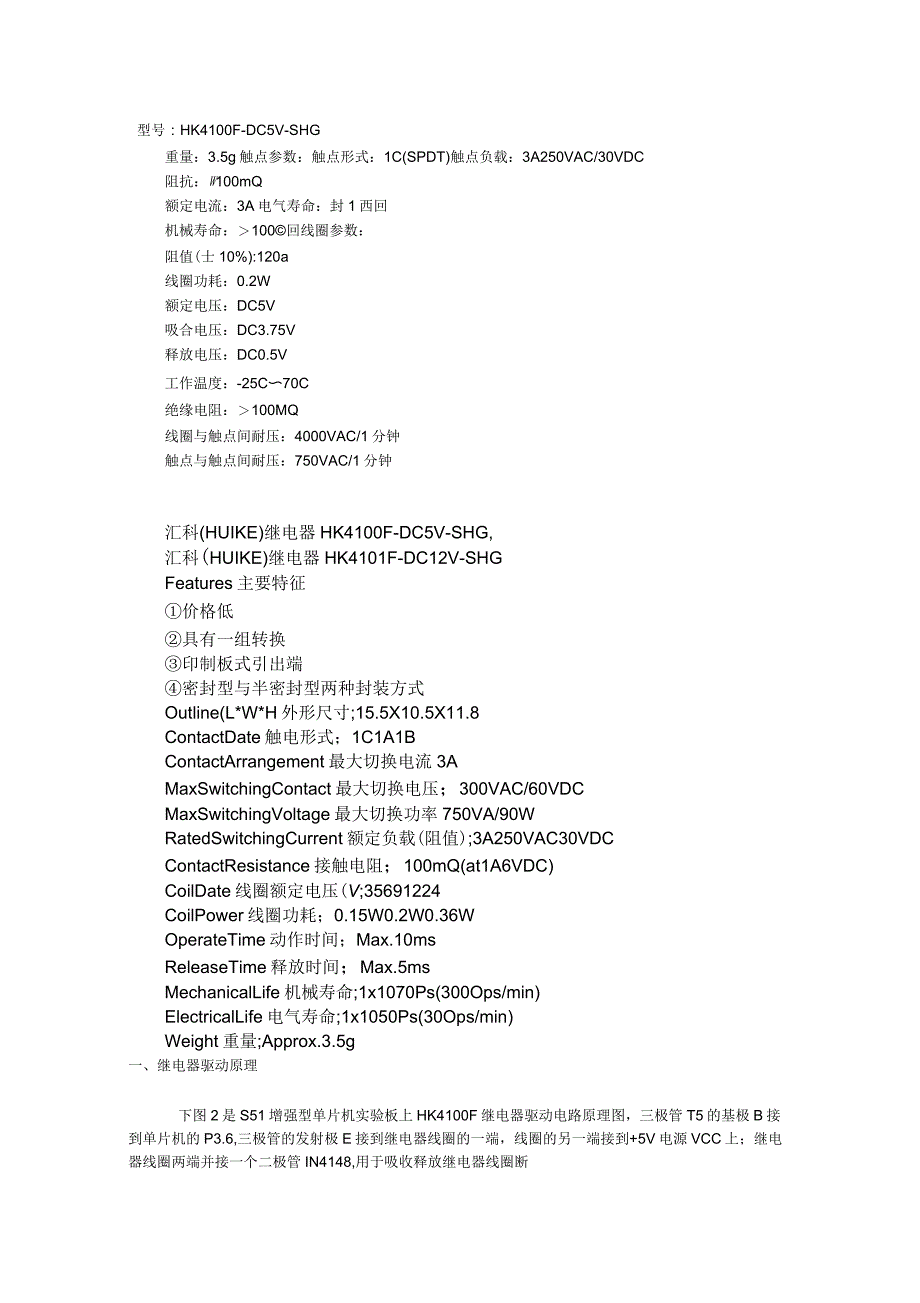

型号：HK4100F-DC5V-SHG重量：3.5g触点参数：触点形式：1C(SPDT)触点负载：3A250VAC/30VDC阻抗：W100mQ额定电流：3A电气寿命：封1西回机械寿命：＞100©回线圈参数：阻值(士10%):120a线圈功耗：0.2W额定电压：DC5V吸合电压：DC3.75V释放电压：DC0.5V工作温度：-25C〜70C绝缘电阻：＞100MQ线圈与触点间耐压：4000VAC/1分钟触点与触点间耐压：750VAC/1分钟汇科(HUIKE)继电器HK4100F-DC5V-SHG,汇科(HUIKE)继电器HK4101F-DC12V-SHGFeatures主要特征①价格低②具有一组转换③印制板式引出端④密封型与半密封型两种封装方式Outline(L*W*H外形尺寸;15.5X10.5X11.8ContactDate触电形式；1C1A1BContactArrangement最大切换电流3AMaxSwitchingContact最大切换电压；300VAC/60VDCMaxSwitchingVoltage最大切换功率750VA/90WRatedSwitchingCurrent额定负载(阻值);3A250VAC30VDCContactResistance接触电阻；100mQ(at1A6VDC)CoilDate线圈额定电压(V;35691224CoilPower线圈功耗；0.15W0.2W0.36WOperateTime动作时间；Max.10msReleaseTime释放时间；Max.5msMechanicalLife机械寿命;1x1070Ps(300Ops/min)ElectricalLife电气寿命;1x1050Ps(30Ops/min)Weight重量;Approx.3.5g一、继电器驱动原理下图2是S51增强型单片机实验板上HK4100F继电器驱动电路原理图，三极管T5的基极B接到单片机的P3.6,三极管的发射极E接到继电器线圈的一端，线圈的另一端接到+5V电源VCC上；继电器线圈两端并接一个二极管IN4148,用于吸收释放继电器线圈断电时产生的反向电动势，防止反向电势击穿三极管T5及干扰其他电路；R3和发光二极管LED9组成一个继电器状态指示电路，当继电器吸合的时候，LED9点亮，这样就可以直观的看到继电器状态了。
\ccIN4I4& 1ELED9' । _ - ' t ： ,L । - jHK4100F电磁继电器驱动原理图图2上面图中所示，CN2的1、2、3为继电器输出接线端子，其中1接到继电器的常开接点，、八2接到继电器的动接点，3接到继电器的常闭接点当继电器吸合的时候，1—2将接通,相当于开关闭合因此我们就可以在端子1-2上接线来控制其他电路了经过实验上图10k换为4.7k较为合适驱动原理:1、当AT89S51单片机的P3.6引脚输出低电平时，三极管T5饱和导通，+5V电源加到继电器线圈两端，继电器吸合，同时状态指示的发光二极管也点亮，继电器的常开触点闭合，相当于开关闭合2、当AT89S51单片机的P3.6引脚输出高电平时，三极管T5截止，继电器线圈两端没有电位差，继电器衔铁释放，同时状态指示的发光二极管也熄灭，继电器的常开触点释放，相当于开关断开注：在三极管截止的瞬间，由于线圈中的电流不能突变为零，继电器线圈两端会产生一个较高电压的感应电动势，线圈产生的感应电动势则可以通过二极管IN4148释放，从而保护了三极管免被击穿，也消除了感应电动势对其他电路的干扰，这就是二极管D1的保护作用2、5为线圈。
1、6为公共端3、4个常开一个常闭6-01.0BOTTOMVIE*BOTTOMY【EWon。
