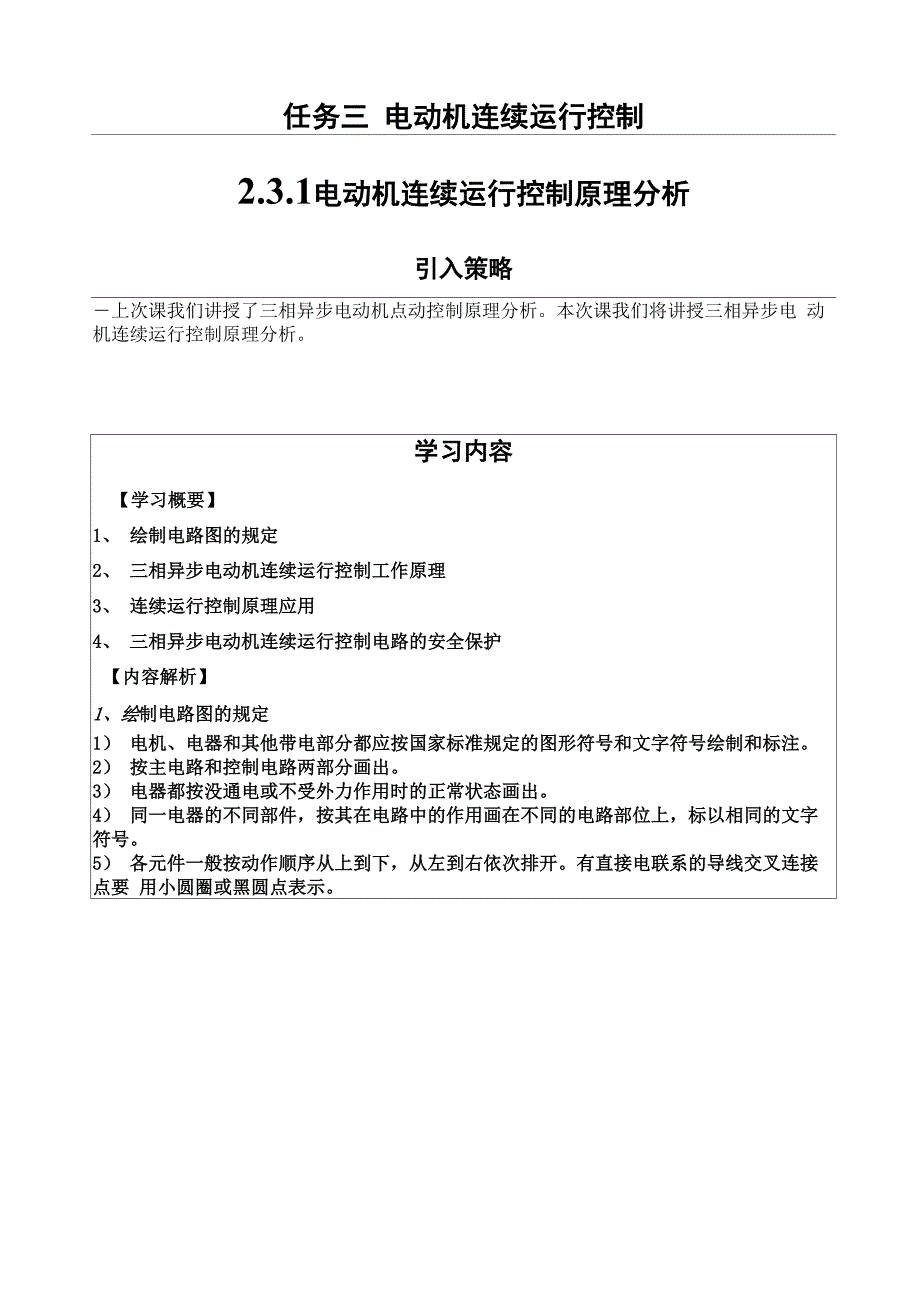

任务三 电动机连续运行控制2.3.1电动机连续运行控制原理分析引入策略―上次课我们讲授了三相异步电动机点动控制原理分析本次课我们将讲授三相异步电 动机连续运行控制原理分析学习内容【学习概要】1、 绘制电路图的规定2、 三相异步电动机连续运行控制工作原理3、 连续运行控制原理应用4、 三相异步电动机连续运行控制电路的安全保护【内容解析】1、绘制电路图的规定1） 电机、电器和其他带电部分都应按国家标准规定的图形符号和文字符号绘制和标注2） 按主电路和控制电路两部分画出3） 电器都按没通电或不受外力作用时的正常状态画出4） 同一电器的不同部件，按其在电路中的作用画在不同的电路部位上，标以相同的文字符号5） 各元件一般按动作顺序从上到下，从左到右依次排开有直接电联系的导线交叉连接点要 用小圆圈或黑圆点表示a）三相异步电动机连续运行控制电路图2、三相异步电动机连续运行控制工作原理自锁：利用电器自己的触头使自己的线圈得电从而保持长期工作的线路环节称为自锁环节 这种触头叫自锁触头1） 连续控制是指当电动机起动后，再松开起动按钮SB1,控制电路仍保持接通，电动机仍 继续运转工作连续控制也称自锁2） 实现连续控制可以将起动按钮、停止按钮与接触器的线圈串联，并在起动按钮两端并联 接触器的常开辅助触点（自锁触点）。
3） 连续运行控制工作原理：① 、启动：按下启动按钮SB，接触器KM线圈得电，KM主触头闭合，接触器KM常开辅助触 头闭合自锁，电动机M得电正转启动并连续运转② 、停止：按下停止按钮SB，接触器KM线圈失电，KM主触头分断，KM自锁触头分断，2电动机M失电停转3、 连续运行控制原理应用这种控制方法常用于普通CA6140型机床控制4、 三相异步电动机连续运行控制电路的安全保护在如图（a）所示点动控制线路中安全保护1） 低压断路器QF作电源隔离开关及主电路短路保护和过载保护；2） 熔断器FU1和FU2作主电路和控制电路的短路保护；3） 接触器KM的线圈得电、失电，具有失压保护（零压保护）和欠压保护；4） 在整个线路中还有接地保护过载保护：热继电器FR用于电动机过载时，其在控制电路的常闭触点打开，接触器KM线圈断电, 使电动机M停止工作排除过载故障后，手动使其复位，控制电路可以重新工作 短路保护：熔断器组FU1用于主电路的短路保护，FU2用于控制电路的短路保护 零压保护：电路失电复上电，不操作起动按钮，KM线圈不会再次自行通电，电动机不会自行起动总结评价通过本次课的学习我们掌握了三相异步电动机连续运行控制工作原理及应用、控制电 路的安全保护。
随堂测试填空题：1、 同一电器的不同部件，按其在电路中的 画在不同的电路部位上，标以相同的 O（作用、文字符号）2、 实现连续控制可以将起动按钮、停止按钮与接触器的线圈 ，并在起动按钮两端 接触器的常开辅助触点（自锁触点）串联、并联）3、 自锁是利用电器自己的触头使自己的 得电，从而 长期工作的线路环节称为自锁环节线圈、保持）2・3.2电动机连续运行控制实训引入策略上次课我们讲授了三相异步电动机连续运行控制原理分析本次课我们将讲授三相异 步电动机连续运行控制实训学习内容【学习概要】1、 三相异步电动机连续运行控制线路的电气控制原理；2、 三相异步电动机连续运行控制线路的元器件清单；3、 三相异步电动机连续运行控制线路的安装实施步骤及工艺要求;4、 三相异步电动机连续运行控制线路的检测5、 三相异步电动机连续运行控制线路通电试车6、 三相异步电动机连续运行控制线路的故障分析【内容解析】1、三相异步电动机连续运行控制线路的电气控制原理;L1 L2 L3U11 V11[]n；V12W1U12KM<] \ [W12FU0SB1「2E-\SB2KM匚3PEr(a)三相异步电动机连续运行正转控制线路原理图连续运行正转控制原理是：① 、启动：按下启动按钮SB，接触器KM线圈得电，KM主触头闭合，接触器KM常开辅助触 头闭合自锁，电动机M得电正转启动并连续运转。
② 、停止：按下停止按钮SB，接触器KM线圈失电，KM主触头分断，KM自锁触头分断，2电动机M失电停转2、三相异步电动机点动控制线路的元器件清单； 根据电动机的规格选配工具、仪表和器材，并进行质量检验，见表:质检要求项目内容工具测电笔、螺丝刀、尖嘴钳、斜口钳、剥线钳、电工刀等1、 根据电动 机的规格选 配工具、仪表 和器材等是 否满足要求；2、 电器兀件 外观应完整 无损，附件、 备件齐全；3、 用万用表、 兆欧表检测 电器兀件及 电动机的技仪表ZC8 （500V）型兆欧表、MG型钳形电流表，MF47型万用表器材代号名称推荐型号推荐规格数量M二相异步电 动机Y112M-44kW、380V、A 接法、8.8A、1440r/min1QF低压断路器DZ5-25/330三相、额定电流25A、短路 保护、过载保护1FU1螺旋式熔断 器RL1-60/20380V、60A、配熔体额定电 流20A3FU2螺旋式熔断 器RL1-15/2380V、15A、配熔体额定电 流2A2KM交流接触器CJ10-2020A、线圈电压380V1SB按钮LA10-3H保护式、按钮数31XT1端子板JX2-101010A、10节、380V1术数据是否 符合要求。
XT1端子板JX2-100410A、4节、380V1BV 或BVR控制板一块500mm X 400mm X 20 mm1主电路塑铜 线BV 或 BVR1.5 mm2 （红色、绿色、黄 色）若干控制电路塑铜线BV 或 BVR1 mm2 （红色）若干按钮塑铜线BVR0.75 mm2 （红色）若干接地塑铜线BVR1.5 mm2 （黄绿双色）若干紧固体和编 码套管若干3、三相异步电动机连续运行控制线路的安装实施步骤及工艺要求； 在控制板上按布置图［如图（b）所示］安装电器元件，并标注上醒目的文字符号叫叮［］卩吠口門KMXT1SBXT2（b）布置图工艺要求如下：（1）低压断路器、熔断器的受电端子应安装在控制板的外侧2） 各元件的安装位置应整齐、匀称，间距合理，便于元件的更换3） 紧固各元件时要用力均匀，紧固程度适当在紧固熔断器、接触器等易碎裂元件时， 应用手按住元件一边轻轻摇动，一边用螺丝刀轮换旋紧对角线上的螺钉，直到手摇不动后再 适当旋紧些即可4） 按接线图［如图（c）所示］进行板前明线布线和套编码套管c）接线图三相异步电动机连续运行正转控制线路图板前明线布线的工艺要求是：1） 布线通道尽可能少，同路并行导线按主、控电路分类集中，单层密排，紧贴安装面布线。
2） 同一平面的导线应高低一致3） 布线应横平竖直4） 布线顺序一般以接触器为中心，由里向外，由低至高，先控制电路，后主电路进行5） 布线时不得损伤线芯和导线绝缘所有从一个接线端子到另一个接线端子的导线必须连 续，中间无接头6） 导线与接线端子或接线桩连接时，不得压绝缘层及露铜过长在每根剥去绝缘层导线的 两端套上编码套管7） 一个电器元件接线端子上的连接导线不得多于两根，每节接线端子板上的连接导线一般 只允许连接一根8） 同一元件、同一回路的不同接点的导线间距离应一致4、三相异步电动机连续运行控制线路的检测安装电气控制线路将电器元件安装在控制板上，根据电动机容量选配符合规格的导线， 分别完成连接主电路和控制电路1）根据电路图［如图（a） 所示］检查控制板布线的正确性L1 L2 L32） 接线完成后首先对照原理图逐线检查，核对线号，用手拨动导线，检查所有端子接线的 接触情况，排除虚接处3） 接着用万用表检查，检查步骤如下：（1） 检查主电路① 、断开QS,摘下接触器的灭弧罩，以便用手操作来模拟触头的分合动作，万用表拨到 R*1 挡② 、拔去FU2以切除辅助电路,万用表笔分别测量开关下端L11〜L21、L21〜L31和L11〜 L31之间的电阻，结果均应该为断路（R-8）。
如果某次测量的结果为短路（R-0），则说 明所测量的两相之间的接线有短路问题，应仔细逐线检查③ 、用手按压接触器主触头架，使三极主触点都闭合，重复上述测量，应分别测得电动 机各相绕组的阻值若某次测量结果为断路（R-8），则应仔细检查所测两相的各段接线 例如，测量L21〜L31之间电阻值R-8,则说明主电路L2、L3两相之间的接线有断路处④ 、可将一支笔接L21处，另一支表笔依次测L22、各段导线两端的端子，再将表笔移 到W、L32、L31各段导线两端测量，这样即可准确地查出断路点，并予以排除2） 检查控制电路 ①、插好FU2,万用表表笔接刀开关下端子L11、L21 （辅助电路电源线）处，应测得断 路；② 、按下按钮SB,应测得接触器KM线圈的电阻值如所测得的结果不正常，则将一支 表笔接L11处，另一支表笔依次接1号、2号……各段导线两端端子检查，即可查出短路或 断路点，并予以排除③ 、移动表笔测量、逐步缩小故障范围是一种快速可靠的探查方法4） 检查完主电路和控制回路后，再检查连接保护接地线、电源线及控制板外部的导线连 接电动机和所有电器元件金属外壳的保护接地线，连接电源、电动机及控制板外部的导线。
5、三相异步电动机连续运行控制线路通电试车完成上述检查后，清点工具，清理实验板上的线头杂物，装好接触器的灭弧罩，检查三相电源电压一切正常后，在指导老师的监护下通电试车1） 空操作实验（2） 带负荷试车：试车中如发现接触器振动，发出噪声、主触点燃弧严重，以及电动机嗡 嗡响，不能启动等现象，应立即停车断电重新检查接线和电源电压，必要时拆开接触器检 查电磁机构，排除故障后重新试车6、三相异步电动机连续运行控制线路的故障分析（1） 线路进行空操作实验时，按下SB后，接触器KM衔铁剧烈振动，发出严重噪声1） 分析：线路经过万用表检测未见异常，电源电压也正常怀疑控制电路熔断器FU2接触 不实，当接触器动作时，振动造成辅助电路电源时通时断，使接触器振动；或接触器电磁机 构有故障造成振动2） 检查：先检查熔断器接触情况，将各熔断器瓷盖上的触刀向内按紧，保证与静插座接触 良好装好后通电试验，接触器振动如前再将接触器拆开，检查电磁机构，发现铁芯端面 的短路环断裂3） 处理：更换短路环（或更换铁芯）后装复，将接触器装回线路重新检查后试验，故障 排除2） 线路空操作试验正常，带负荷试车时，按下SB发现电动机嗡嗡响不能启动。
1） 分析：线路空操作试验未见异常，带负荷试车时接触器动作正常，而电动机启动异常现 象是缺相造成的怀疑线路中间有一相联接线有断路点，因主电路、辅助电路共用L1、L2 相电源，而接触器电磁机构工作正常，表明L1、L2相电源正常2） 检查：用万用表检查各接线端子之间连接线，未见异常摘下接触器灭弧罩，发现一极 主触点歪斜，接触器动作时，这一极触点无法。
