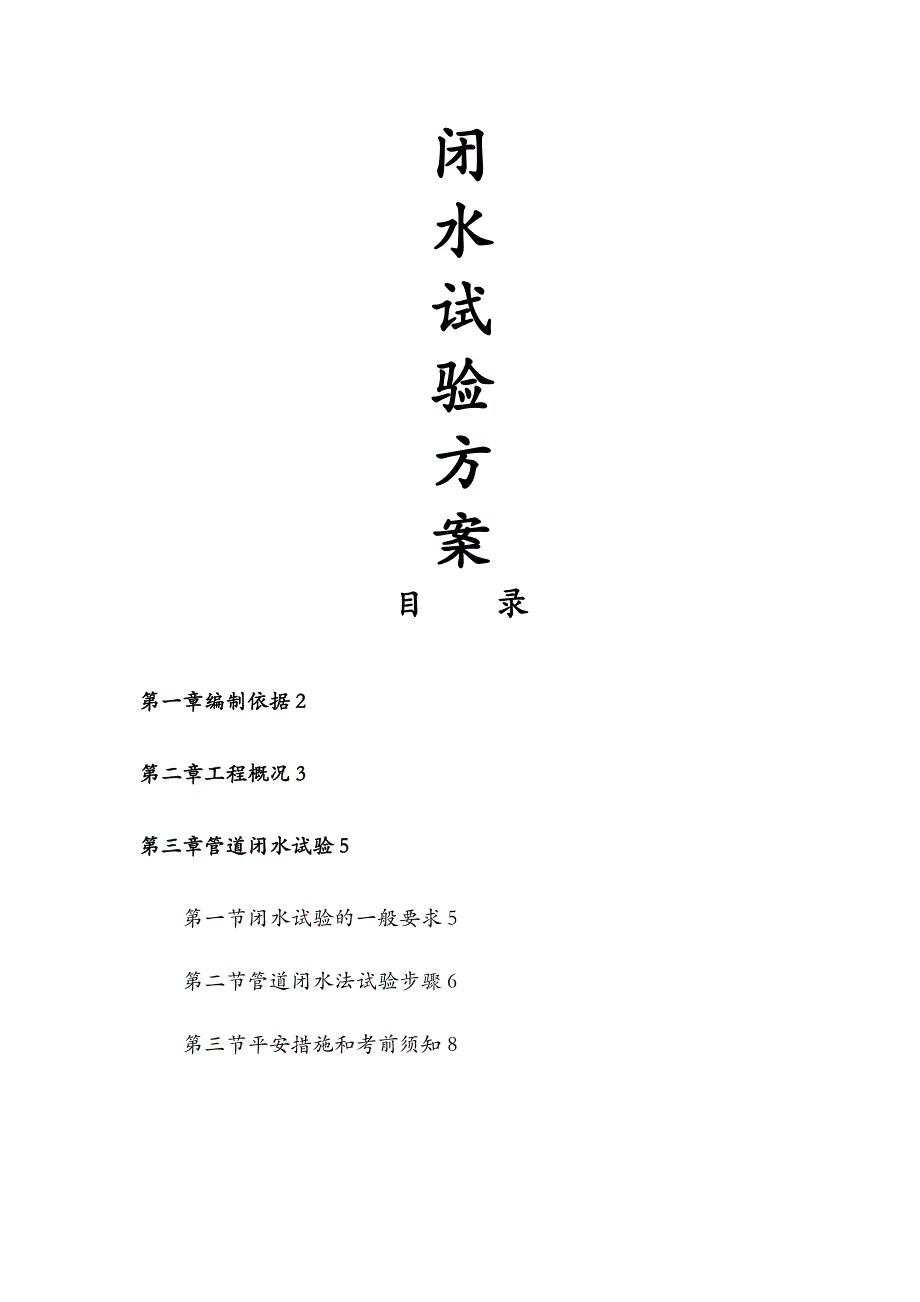

闭水试验方案目 录第一章编制依据2第二章工程概况3第三章管道闭水试验5第一节闭水试验的一般要求5第二节管道闭水法试验步骤6第三节平安措施和考前须知8第一章编制依据一、本工程采用的施工技术标准、规和验评标准〔一〕"给水排水管道工程施工及验收规"(GB50268-2008)；〔二〕"市政排水管渠工程质量检验及评定标准"(CJJ3-90)；〔三〕"埋地聚乙烯排水管管道工程技术规程"〔CECS164：2004〕；〔四〕总施工组织设计二、南环公路改造〔金港大道-通用大道〕道路和管线工程排水 工程施工图设计第二章工程概况一、 工程名称：南环公路改造〔金港大道-通用大道〕道路和管线工程二、 建立地点：市江夏区金口街三、建立规模：污水管敷设长度DN800为717m,DN400为64m四、本工程的工期要求：按照合同要求施工总工期为450天〔二〕闭水试验井段数量按规要求，按照施工图纸统计：污水工程管段共12段，进展闭水试验时根据实际施工进度，安排单个井段或几个井段一起进展试验井段开场日期完成日期时间W3-W7段闭水试验2015-9-152015-9-205 天注：此方案是按照业主在2015年9月20日能够完全按照总进度方案提供场地编制，如业主不能按时提供场地，则方案作相应调整 第三章 管道闭水试验本工程管道闭水试验严格按照"给排水管道工程施工及验收规"及"市政排水管渠工程质量检验评定标准"的有关要求进展，具体要求和实施步骤如下；第一节 闭水试验的一般要求一、污水管道必须采用闭水法进展严密性试验，回填前必须先进展闭水法试验。
二、试验管道按井距分隔，长度不大于1KM，带井试验三、管道闭水试验时，试验管段应符合以下规定1、管道及检查井外观质量已验收合格；2、管道未回填且沟槽无积水；3、全部预留孔均已封堵，不得渗水；4、堵头均采用240墙，堵头砌筑完成后需对堵头采用15厚1：2防水砂浆进展抹灰处理，确保堵头不渗水且巩固可靠四、管道闭水试验应符合以下规定1、当试验上游设计水头不超过管顶壁时，试验水头应以试验段上游管顶壁加2m计；2、当试验段上游设计水头超过管顶壁时，试验水头应以试验段上游设计水头加2m计3、当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准五、管道严密性试验时，应进展外观检查，不得有漏水现象，且符合以下规定时，管道严密性试验为合格：1、实测渗水量小于或等于下表规定的允许渗水量；无压力管道严密性试验允许渗水量管道径〔mm〕允许渗水量〔m3/24h·KM〕30021.6240025.0150027.9460030.6270033.0080035.3590037.502、异型截面管道的允许渗水量可按周长折算为圆型管道计第二节 管道闭水法试验步骤根据"给排水管道工程施工及验收规"及"市政排水管渠工程质量检验评定标准"要求，闭水试验必须严格按以下程序和步骤进展：一、试验前的相关准备工作：1、试验所需的设备、材料准备根据闭水法试验要求，试验所需的材料、设备情况如下表所示：序号名 称单 位数 量1水泥吨12中砂M333防水剂Kg204灰砂砖块1005潜水泵台66鼓风机台37羊镐把38铁锤把39铁凿把32、试验前做好水源引接及排水疏导工作。
灌水应从下游管段灌入压力管道灌水时，在试验管段的上游管顶及管段中的凸起点应社排气阀，将管道的气体排除3、试验完毕应及时做好管道排水工作4、首先确定闭水试验的最小分段长度根据工程技术规要求，进展闭水试验的最小分段长度为：当相邻两检查井的坡降大于0.5米时，这两个检查井的距离即为最小的检测长度确定闭水法最小试验长度可根据检查井的坡降大于0.5米、相邻两检查井的距离及250米〔取小者〕进展确定5、确定闭水法试验管道长度，并满足管道闭水法试验的一般性要求后，提前一天通知监理工程师到现场对管道及检查井进展外观质量检查，检查合格前方可进入下一步工作6、监理工程师检查合格后，对全部预留孔及闭水试验管段管端前后进展封堵，对于无压管道，封堵采用M7.5水泥砂浆砖砌堵头，考虑到本工程管径及闭水时水压力均较小，堵头均采用一砖墙，堵头砌筑完成后需对堵头采用15厚1：2防水砂浆进展抹灰处理，确保堵头不渗水且巩固可靠；对于压力管道，封堵采用专用封堵板进展封堵7、管道封堵完成后联系试验所需水源，一般情况下就近接驳水源，如在附近没有可供接驳的水源，则考虑采用抽取地下水进展闭水法试验8、完成上述工作后，待砂浆强度到达80％强度，并灌满水浸泡24h后通知监理工程师、专业试验室试验人员到现场，并在上述单位和人员见证下开场进展闭水试验。
二、试验管段灌满水后浸泡时间不少于24h三、闭水试验的水位，应为试验段上游管段顶以上2m，如上游管顶至检查口的高度小于2m时，闭水试验水位可至井口为止四、当试验水头达规定水头时由试验人员开场计时，观测管道的渗水量，直至观测完毕时，应不断向试验管段补水，保持试验水头恒定渗水量的观测时间不得小于30min五、计算公式Q＝1.25式中Q—允许渗水量〔m3/〔24h·Km〕〕D—管道径〔mm〕六、闭水法试验应做好现场记录，记录表格符合规规定七、闭水完成后且试验合格，立即将闭水试验管段水抽排干净，并将位于试验管段管端前后及沿线接入的排污口堵头彻底撤除，撤除堵头的砖渣全部清理出管外，并排专人全线摸查，确保堵头撤除无遗漏，管线管网全线畅通，并及时通知监理工程师到现场进展复查八、在试验过程中对所有出现渗水的部位进展标记，并在管段抽干水后立即进展相应处理，如管道接口出现渗漏，则应对管道接口重新进展连接或采用其他止水措施，如检查井出现渗漏，则应对检查井采用防水砂浆重新进展批荡漏水点处理完后再重新进展闭水试验，直至渗水量在允许值围，闭水试验合格第三节 平安措施和考前须知因闭水法试验的砌筑堵头、抹灰、撤除堵头及处理可能出现的漏点均是在有限的空间条件下工作，故存在一定的平安隐患，拟通过以下平安措施防止平安事故的发生：一、做好通风工作，提前一小时把上下游段的井盖翻开，确保管空气流通，用鼓风机进展通风，并明确要求必须先通风半小时以上方可允许工人下井工作。
二、撤除管道封堵前，必须连上下游相邻检查井的水一起抽干，待水抽干后先撤除下游检查井的封堵，然后撤除上游检查井的封堵三、无压力管道封堵撤除前，应先用羊镐凿除封堵中间局部，然后用铁锤配合铁凿撤除其余局部，凿除时用力不得过猛，特别是接近管道边缘时更应特别注意力度大小，防止损坏管材四、下井工作前，应用吊蓝先把工具吊下井底，作业人员才能用竹梯下井，工作完毕后，作业人员应先出井，然后才把作业工具吊出检查井五、试验期间必须做好井段及井位的围蔽工作，确保不发生平安事故六、有工作人员在井下作业时，必须安排专人进展防护，同时工程专职平安员必须在场，并做好各项应急救援准备工作，一旦出现紧急情况，马上采取救援措施 z.。
