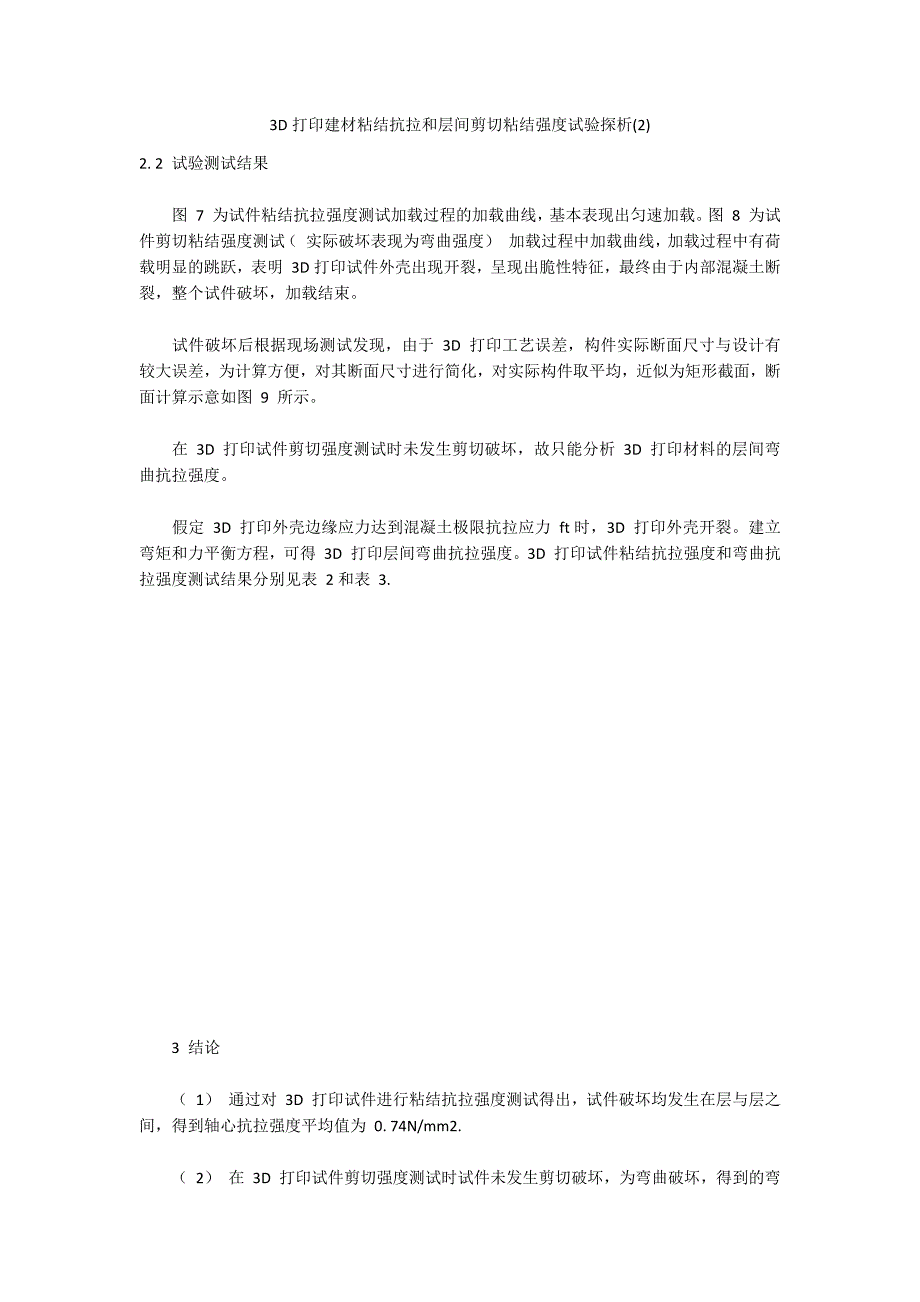

3D打印建材粘结抗拉和层间剪切粘结强度试验探析(2)2. 2 试验测试结果 图 7 为试件粘结抗拉强度测试加载过程的加载曲线，基本表现出匀速加载图 8 为试件剪切粘结强度测试（ 实际破坏表现为弯曲强度） 加载过程中加载曲线，加载过程中有荷载明显的跳跃，表明 3D打印试件外壳出现开裂，呈现出脆性特征，最终由于内部混凝土断裂，整个试件破坏，加载结束 试件破坏后根据现场测试发现，由于 3D 打印工艺误差，构件实际断面尺寸与设计有较大误差，为计算方便，对其断面尺寸进行简化，对实际构件取平均，近似为矩形截面，断面计算示意如图 9 所示 在 3D 打印试件剪切强度测试时未发生剪切破坏，故只能分析 3D 打印材料的层间弯曲抗拉强度 假定 3D 打印外壳边缘应力达到混凝土极限抗拉应力 ft时，3D 打印外壳开裂建立弯矩和力平衡方程，可得 3D 打印层间弯曲抗拉强度3D 打印试件粘结抗拉强度和弯曲抗拉强度测试结果分别见表 2和表 3. 3 结论 （ 1） 通过对 3D 打印试件进行粘结抗拉强度测试得出，试件破坏均发生在层与层之间，得到轴心抗拉强度平均值为 0. 74N/mm2. （ 2） 在 3D 打印试件剪切强度测试时试件未发生剪切破坏，为弯曲破坏，得到的弯曲抗拉强度平均值为 0. 88N/mm2. （ 3） 3D 打印工艺等引起的试件断面不平整（ 呈现波浪状） 以及试件 3D 打印过程中停歇引起的粘结强度不均衡等原因，试件强度测试值存在偏差。
参 考 文 献 [1] 葛杰，马荣全，苗冬梅，等 3D 打印建筑技术在绿色建筑领域中的应用[J]. 城市发展研究，2015,22（ 增刊1） : 1-3. [2] 张帆 建筑业步入 3D 打印元年[J]. 绿色环保建材，2014（ 9） : 69-75. [3] The third industrial revolution: the digitisation ofmanufacturing will transform the way goods are made-andchange the politics of jobs too[J / OL]. The Economist,（ 2012-04-21 ） [4] 李志国，陈颖，简凡捷 3D 打印建筑材料相关概念辨析[J]. 天津建设科技，2014,24（ 3） : 8-12. [5] 马敬畏，蒋正武，苏宇峰 3D 打印混凝土技术的发展与展望[J]. 混凝土世界，2014,61（ 7） : 41-46. [6] LE T T,AUSTIN S A,LIM S,et al. Mix design andfresh properties for high-per formance pr inting concrete[J]. Materials and Structures,2012,45 （ 8） : 1221-1232. [7] LE T T,AUSTIN S A,LIM S,et al. Hardenedproperties of high performance printing concrete [J].Cement and Concrete Research,2012,42（ 3） : 558-566. [8] 王丽萍，徐蓉，苗冬梅，等。
苏州某试验楼项目 3D 打印实体建筑施工技术研究[J]. 施工技术，2015,44（ 10） :89-100.52.。
