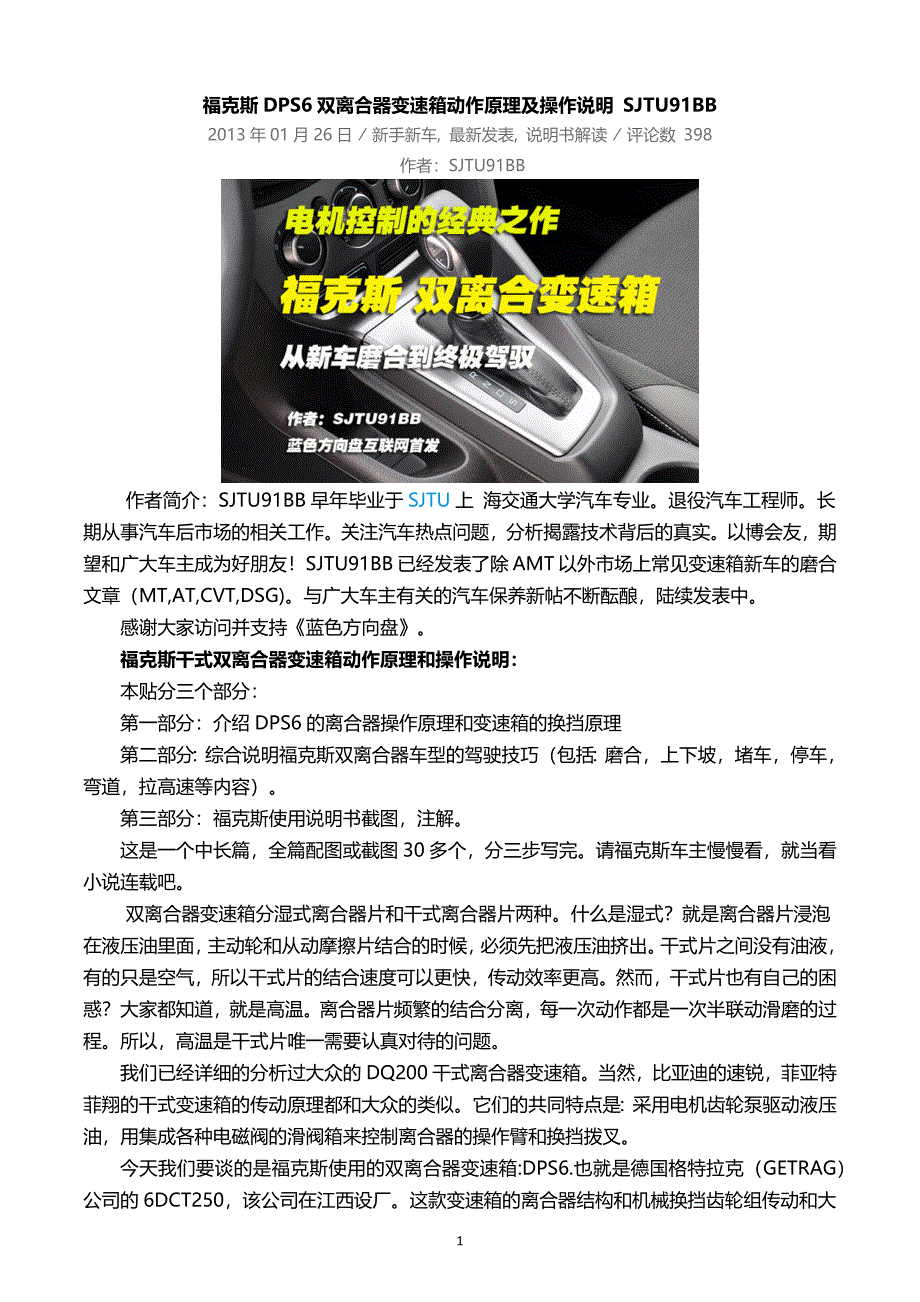

福克斯DPS6双离合器变速箱动作原理及操作说明 SJTU91BB2013年01月26日 ⁄ 新手新车, 最新发表, 说明书解读 ⁄ 评论数 398 作者：SJTU91BB 作者简介：SJTU91BB早年毕业于SJTU上 海交通大学汽车专业退役汽车工程师长期从事汽车后市场的相关工作关注汽车热点问题，分析揭露技术背后的真实以博会友，期望和广大车主成为好朋友！SJTU91BB已经发表了除AMT以外市场上常见变速箱新车的磨合文章（MT,AT,CVT,DSG)与广大车主有关的汽车保养新帖不断酝酿，陆续发表中感谢大家访问并支持《蓝色方向盘》福克斯干式双离合器变速箱动作原理和操作说明：本贴分三个部分：第一部分：介绍DPS6的离合器操作原理和变速箱的换挡原理第二部分：综合说明福克斯双离合器车型的驾驶技巧（包括：磨合，上下坡，堵车，停车，弯道，拉高速等内容）第三部分：福克斯使用说明书截图，注解这是一个中长篇，全篇配图或截图30多个，分三步写完请福克斯车主慢慢看，就当看小说连载吧 双离合器变速箱分湿式离合器片和干式离合器片两种什么是湿式？就是离合器片浸泡在液压油里面，主动轮和从动摩擦片结合的时候，必须先把液压油挤出。
干式片之间没有油液，有的只是空气，所以干式片的结合速度可以更快，传动效率更高然而，干式片也有自己的困惑？大家都知道，就是高温离合器片频繁的结合分离，每一次动作都是一次半联动滑磨的过程所以，高温是干式片唯一需要认真对待的问题我们已经详细的分析过大众的DQ200干式离合器变速箱当然，比亚迪的速锐，菲亚特菲翔的干式变速箱的传动原理都和大众的类似它们的共同特点是：采用电机齿轮泵驱动液压油，用集成各种电磁阀的滑阀箱来控制离合器的操作臂和换挡拨叉今天我们要谈的是福克斯使用的双离合器变速箱:DPS6.也就是德国格特拉克（GETRAG）公司的6DCT250，该公司在江西设厂这款变速箱的离合器结构和机械换挡齿轮组传动和大众的都类似主要不同的是：福克斯的双离合器变速箱使用4个电动机来控制2个离合器操作臂和4个换挡拨叉；而大众使用液压滑阀箱DPS6是一款什么样的变速箱？这里，我来做个定义：DPS6就是两个手动变速箱合在一起＋电机机械控制的自动换挡它的润滑方式和手动变速箱完全相同手动变速箱可以做的事情，比如低速时空挡滑行，DPS6也完全可以这个概念很重要，在DPS6驾驶技巧中，我们会再次论述低速空挡滑行对延长离合器片使用寿命的绝对重要性！我们下面文章中提到的DPS6就是6DCT250。
一个是福特的变速箱编号，一个是GETRAG的变速箱型号这款配置在福克斯上的变速箱由福特工程师和GETRAG共同协作完成GETRAG的干式双离合在雷诺车型上已经大量装车福克斯的车主们、发烧友们，可以在蓝色方向盘微博上留言，把你们的建议，意见告诉我让我们共同创作本贴，为了大家更好的驾驭福克斯双离合器车型！写错的地方，大家提出，我来改正！ 第一部分：福特DPS6双离合器变速箱电机驱动原理： 我们先来看看6DCT250的离合器结构图，此离合器是德国LUK公司生产，LUK也是大众DQ200离合器的供应商和大众一样，福特6DCT250也采用双质量飞轮（图中为画出），并且在两个离合器从动盘上都配置了扭转弹簧的减震结构这样做进一步减少了曲轴扭矩输入的波动而大众的DQ200，没有在第二轴使用扭转减震弹簧下面是，6DCT250的离合器操作臂结构图：看到了吗，福克斯的离合器操作臂是直接用电机驱动，没有大众DQ200的滑阀箱顶杆DPS6很纯粹的机械传动结构从维修的角度说，哪个零部件坏了，直接更换即可不需要换总成！C1,C2的驱动电机是直接由变速箱电脑控制，正转，反转，转速，力度都可以控制这样就能够完成结合，半结合，完全分离等等动作。
这个电机有多大功率？我现在还没找到数据可以知道的数据是，C1,C2膜片弹簧的推力环的力量大约有326公斤，和四个成年男人的体重差不多足矣压紧离合器片，完成高达250牛米的扭矩传递！那么，具体如何动作的呢？看下图，了解一下离合器的分离状态，结合状态和半联动状态！我们以C2离合器状态为例：滚动压力轮在操作臂的外部可以来回滚动操作臂底部（图上的上端）凹下去，滚轮在这个位置离合器压盘是分离的电机驱动滚珠丝杠旋转，丝杠带动大螺母前行（正转）或者后退（逆转）大螺母上面就是滚动压力轮为了减少传动摩擦阻力，压力轮和大螺母上的轴销是用轴承连接滚珠丝杠因为传动角度很小，丝杠可以容易推动螺母前行，但螺母反过来推动丝杠转动就很费劲，从丝杠转动到螺母前行是一个力量成倍放大的过程当离合器压紧后，没有档位变换时，电机一个小电流即可把螺母停在当前位置，或者电机本身有锁定装置关于这个锁定方法，本文就不做太多研究了原英文版资料也没有说明这就是福特DPS6"电机-丝杠-螺母“的精妙设计，非常有效，非常节能上图是离合器压紧的状态操作臂那个很小的倾斜角度可以把垂直推力放的很大（像楔子一样）压力轮的最大推力可以达到7000牛顿压力环的最大压力可以达到3200牛顿，约合326公斤。
任何事物都有优点和缺点，要做到完美，那只是一个理想让我来比较6DCT250电机驱动和大众DQ200采用滑阀箱液压驱动的区别：福特的6DCT250的离合器操作臂电机驱动的优点：结构简单，原理直观，维修方便，但对半联动时离合器压力的控制比较间接，没有液压滑阀箱控制的精准，并且在操作臂压力释放时，没有液压系统反应快速大众DQ200的液压控制优点：压力控制精准，缺点：结构太复杂但如果液压油出现问题，或者压力控制电磁阀，流量控制电磁阀出现非线性的微小变动，这个精准度也要打折滑阀箱的结构太复杂，可靠性略逊于结构简单直观的电机丝杠螺母驱动结构以上SJTU91BB的客观分析，个人观点，欢迎大家讨论这个在6DCT250的官方资料已经证实：变速箱换挡驱动电机是步进电机什么是步进电机？我这样简单的说一下你家里的电风扇都是连续转动的电机，通电就转个不停，停电就休息而你家里喷墨、针式打印机里面就是步进电机，2个，垂直布局一个控制X轴，一个控制Y轴（走纸），如果在Z轴上再加个步进电机，就是三维雕刻机步进电机的驱动完全来自电脉冲，给一个脉冲走一步，不给脉冲就原地不动，连续给脉冲就连续转动这个完全是数字可编程控制器控制（或电脑控制）。
机器人，机械手中大量使用步进电机福特DCT250变速箱的换挡拨叉就是由两个步进电机控制，每个电机控制两个拨叉转动鼓里面的滑道负责控制滑键的直线往复运动转动鼓在机械原理的概念就是圆柱凸轮机构喜欢机械的朋友可以进一步研究圆柱凸轮传动凸轮传动，你也不应该陌生，发动机的配气系统都是靠凸轮完成气门的打开和关闭我们这里的凸轮实际上就是凹进去的滑道它的几何形状决定换挡拨叉可以运动的位置看这个换挡全景图，像不像一个有力的魔爪，深深的抓住每一个福克斯车主的心，让你着迷我也很着迷，我是机械发烧友啊前面我已经说了，除了离合器和拨叉的控制原理和大众的DQ200不同外，其余的部分，基本类似比如：双输入轴，换挡变速齿轮组等建议福克斯车主们看看大众的双离合器变速箱齿轮组传动结构部分：在《DSG新车磨合到终极驾驭》一帖中下面这个图，我请大家花10分钟时间尽量看懂，这对于延长新福克斯离合器的使用寿命非常重要请记住我的结论资料来自官方，原图不清楚，彩色的线是我重新划的研究这个图，我花了3个小时先定义一下半联动状态和蠕动状态：在需要扭矩传递的情况下，如果离合器从动盘的转速低于或高于主动盘的转速（即发动机曲轴的转速），都发生半联动（典型情况就是换挡过程）。
蠕动状态是研究当发动机转速为怠速时，离合器从动盘的转速低于怠速转速时的扭矩传递状态典型情况就是停车过程或慢速跟车）蠕动过程也是靠离合器半联动实现半联动过程就是离合器片的滑磨过程福特6DCT250的半联动的实现方法：滚动压力轮停在离合器操作臂的中间某个位置，对离合器膜片弹簧施加部分压力！不让主动轮和从动轮完全结合（相对静止）蠕动的过程就是缓慢行驶，它的实现就是靠离合器的半联动在减速状态：6DCT250变速箱在车速低于10公里时，如果是2档，肯定进入半联动在车速低于5－6公里时进入一挡，继续半联动不知道这个图和大家的实际操作是否吻合，请新福克斯车主注意观察SJTU91BB这里明确告诉大家：当遇到红灯准备停车时（车速低于10公里），推N档可以撤销这个半联动，减少离合器滑磨（蠕动）在前行状态发生的两种情况：1，D档停车，刹车踏板逐渐抬起；汽车会半联动缓慢蠕动前行2，D档，轻踩油门，或者时踩时不踩油门半联动缓慢前行上面这个图也佐证我对大众DQ200的分析：当车速低于5公里时，1档将进入半联动 下一页：福克斯双离合器驾驶技巧21福克斯DPS6双离合器变速箱动作原理及操作说明 SJTU91BB2013年01月26日 ⁄ 新手新车, 最新发表, 说明书解读 ⁄ 评论数 398第二部分：福克斯双离合器车型的驾驶技巧 福克斯DPS6双离合车型的开法和大众类似，我们以DSG终极驾驭的内容为样本，结合前面的6DT250原理分析，修改总结了二十几条，福克斯车友们可以针对性的看看，再根据自己的理解和认识，增加你认为合理的，删减你认为错误的，再结合实车驾驶，找到属于自己的最佳磨合方法！1. 新车买回来后，仔细看你的使用说明书。
关于福克斯的说明书，我们下面还有专门的篇幅来解读2. 上车前的第一件事，看看轮胎有没有缺气上车后的第一件事，按下中控锁，锁紧四门这点对女生尤其重要！ 其余的注意事项，比如安全带，踩刹车才能换挡等等，去仔细看你的说明书相关阅读：《蓝色方向盘》我的博客《女性车主安全必读》相关阅读：《蓝色方向盘》我的博客：《轮胎多少气压上高速最安全，独家分析轮胎驻波和气压的关系》3. 离开汽车，必须熄火，手刹+P档我经常看到很多朋友不熄火离开车，把孩子放在车里，很危险4. 冬季磨合期，发动机不要原地怠速预热太久慢速小跑预热是最佳方案，让变速箱的齿轮油会跟着发动机飞轮一起甩起来；热起来5. 新车磨合，油门不需要非常温柔的踩油门，正常开就可以了轻踩油门将增加半联动的时间6. 如果不是遇到紧急情况，尽量不要猛踩刹车！冲击次数的累积是造成变速箱寿命缩短的重要因素，对于DPS6 每一次急刹车都是对离合器和齿轮的摧残，这点和传统的手动变速箱一样7. DPS6新车磨合期D档起步，正常加油从P档到D档换挡要踩刹车踏板从D档到手动模式，不需要踩刹车踏板，直接操作熟悉手动档后也可手动1档起步手动和D,S档相结合是完成磨合的最佳方案！福克斯的手动模式加减档是按钮式，按键在挡把上。
如果您对手动挡车非常熟悉，可以完全把您的DPS6当作手动挡车来磨合，好处多多下面还会具体分析手动模式8. 开DPS6车必须注意看仪表，万一仪表盘上有什么灯跳个不停要及时发现，搞清楚再开把4S的服务号码帖子你的遮阳板上，万一需要时你不会找不到变速箱内传感器太多了，任何一个问题都能导致故障灯跳闪，请注意9. 城市低速运行，堵车运行，将导致变速箱两个离合器来回跳档，每次跳档都有一个主从动盘的半联动滑磨过程，将增加离合器磨损在堵车运行时，切换到手动模式，减少跳档的频率是避免磨损的重要手段10. 新车磨合期必须掌握手动模式的使用如果经常市区行车，可适当使用手动模式DPS6在手动3档模式可以应付大约20－50公里的时速段也就是说，在这个时速段可以一直用3档运行这样就不存在跳档的可能，离合器主动盘和从动盘的滑磨频率也大大减少11．使用S档也可以减少。
