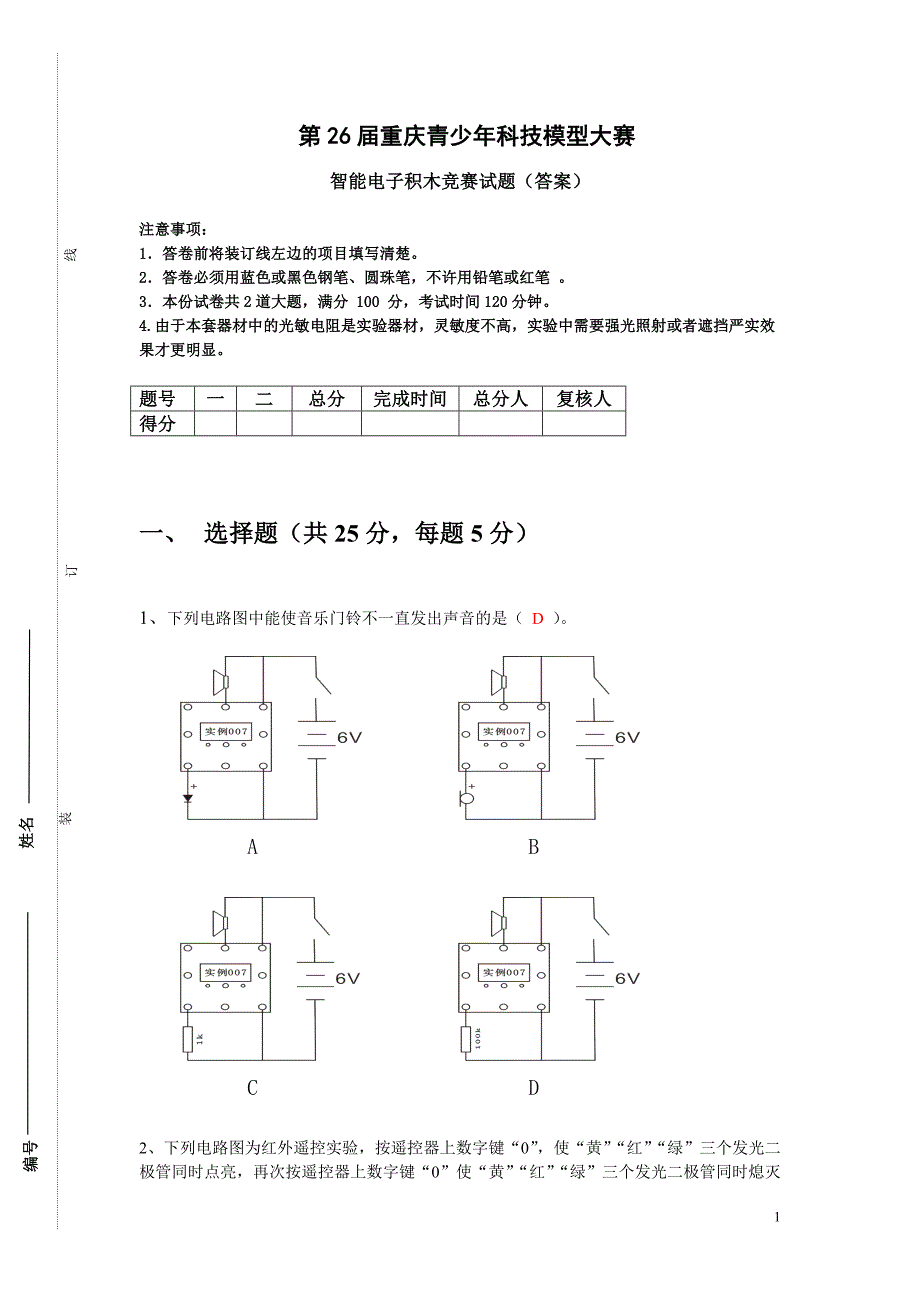

1第 26 届重庆青少年科技模型大赛智能电子积木竞赛试题（答案）注意事项：1．答卷前将装订线左边的项目填写清楚2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔 3．本份试卷共 2 道大题，满分 100 分，考试时间 120 分钟4.由于本套器材中的光敏电阻是实验器材，灵敏度不高，实验中需要强光照射或者遮挡严实效果才更明显题号 一 二 总分 完成时间 总分人 复核人得分一、 选择题（共 25 分，每题 5 分）1、下列电路图中能使音乐门铃不一直发出声音的是（ D ） A BC D2、下列电路图为红外遥控实验，按遥控器上数字键“0” ，使“黄” “红” “绿”三个发光二极管同时点亮，再次按遥控器上数字键“0”使“黄” “红” “绿”三个发光二极管同时熄灭订线装编号姓名2的图形是（C） A BC D3、下列图中能使“红” “黄” “绿”三个二极管同时发光的是（ A B D ） A BC D4、下列图形中能使红、绿发光二极管同时点亮的是（ C ） 。
3A BC D5、在进行贪吃蛇游戏时下列图中能使贪吃蛇具有穿墙功能的图为（ C ）.A BC D二、 填空题（共 75 分，每空 5 分）1、按图 1 拼装电路，闭合开关后，请描写图中实验现象（绿色发光二极管闪灭） 、 （红色发光二极管常亮） 图 1 图 22、如图 2 所示，闭合开关，用手触摸 A、B 两点，请填写实验现象（发光二极管发亮） 3、如图 3 所示，在故事机实例中，K1 和 K2 分别有什么功能（ 上一曲） （下一曲） ；若将4图中 1K 电阻换为二极管后，实验现象有何变化（ 换为二极管后，喇叭无法正常发出声音） 图 3 图 44、图 4 可以模拟多种动物叫声，要模拟狼的声音，该如何连接图中各点（CD、GH） 5、图 5 为继电器自保持模拟电路，闭合开关后，红色发光二极管（不亮） ，按下电键,红色发光二极管（亮） ，松开电键，红色发光二极管（亮） ） 图 5 图 66、利用图 6 提供的电路图，将 1314-520=？所得结果转换为二进制计数（1100011010） 。
7、将图 5 中 AB 之间导线换为 10K 电阻，解锁时实验现象有何变化（绿色发光二极管不亮）;换为黄色发光二极管后解锁时实验现象有何变化（ 绿色发光二极管不亮） （黄色二极管点亮几秒后熄灭） 图 7 图 88、如图 8 所示，连接 AB、CD，闭合开关，按下电键，喇叭发出什么动物的声音？（狗） 评判标准：1、 选择题选错不得分，多项选择选对两个得 3 分、选一个不得分、选错不得分2、 填空题根据学生实际文字描述结合标准答案，与标准答案所表达的意思相同或相近即为得分3、填空题作答时小学生所写拼音的意思与标准答案的意思相同或相近即为得分。
