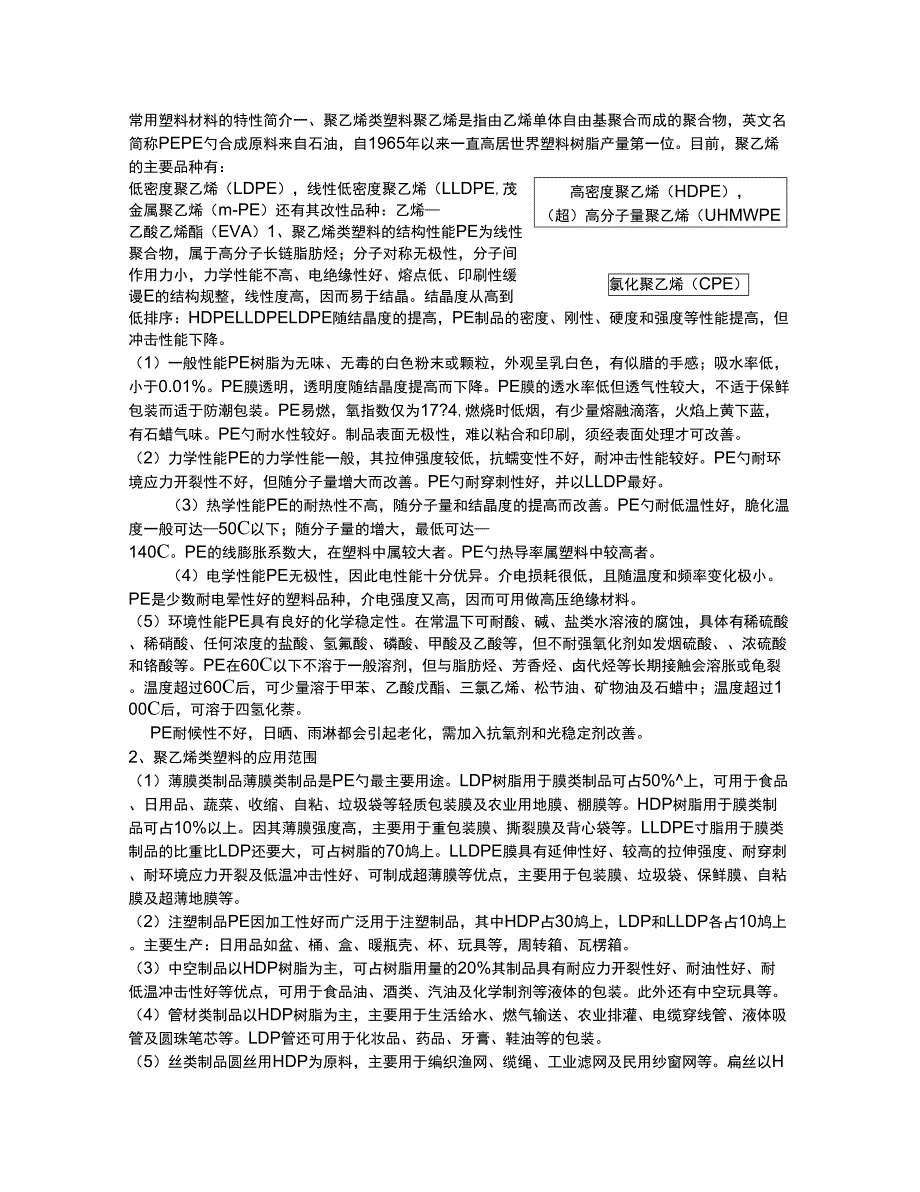

常用塑料材料的特性简介一、聚乙烯类塑料聚乙烯是指由乙烯单体自由基聚合而成的聚合物，英文名简称PEPE勺合成原料来自石油，自1965年以来一直高居世界塑料树脂产量第一位目前，聚乙烯的主要品种有：高密度聚乙烯（HDPE），（超）高分子量聚乙烯（UHMWPE氯化聚乙烯（CPE）低密度聚乙烯（LDPE），线性低密度聚乙烯（LLDPE,茂金属聚乙烯（m-PE）还有其改性品种：乙烯—乙酸乙烯酯（EVA）1、聚乙烯类塑料的结构性能PE为线性聚合物，属于高分子长链脂肪烃；分子对称无极性，分子间作用力小，力学性能不高、电绝缘性好、熔点低、印刷性缓谩E的结构规整，线性度高，因而易于结晶结晶度从高到低排序：HDPELLDPELDPE随结晶度的提高，PE制品的密度、刚性、硬度和强度等性能提高，但冲击性能下降1）一般性能PE树脂为无味、无毒的白色粉末或颗粒，外观呈乳白色，有似腊的手感；吸水率低，小于0.01%PE膜透明，透明度随结晶度提高而下降PE膜的透水率低但透气性较大，不适于保鲜包装而适于防潮包装PE易燃，氧指数仅为17?4,燃烧时低烟，有少量熔融滴落，火焰上黄下蓝，有石蜡气味PE勺耐水性较好制品表面无极性，难以粘合和印刷，须经表面处理才可改善。
2）力学性能PE的力学性能一般，其拉伸强度较低，抗蠕变性不好，耐冲击性能较好PE勺耐环境应力开裂性不好，但随分子量增大而改善PE勺耐穿刺性好，并以LLDP最好3）热学性能PE的耐热性不高，随分子量和结晶度的提高而改善PE勺耐低温性好，脆化温度一般可达—50C以下；随分子量的增大，最低可达—140CPE的线膨胀系数大，在塑料中属较大者PE勺热导率属塑料中较高者4）电学性能PE无极性，因此电性能十分优异介电损耗很低，且随温度和频率变化极小PE是少数耐电晕性好的塑料品种，介电强度又高，因而可用做高压绝缘材料5）环境性能PE具有良好的化学稳定性在常温下可耐酸、碱、盐类水溶液的腐蚀，具体有稀硫酸、稀硝酸、任何浓度的盐酸、氢氟酸、磷酸、甲酸及乙酸等，但不耐强氧化剂如发烟硫酸、、浓硫酸和铬酸等PE在60C以下不溶于一般溶剂，但与脂肪烃、芳香烃、卤代烃等长期接触会溶胀或龟裂温度超过60C后，可少量溶于甲苯、乙酸戊酯、三氯乙烯、松节油、矿物油及石蜡中；温度超过100C后，可溶于四氢化萘PE耐候性不好，日晒、雨淋都会引起老化，需加入抗氧剂和光稳定剂改善2、聚乙烯类塑料的应用范围（1）薄膜类制品薄膜类制品是PE勺最主要用途。
LDP树脂用于膜类制品可占50%^上，可用于食品、日用品、蔬菜、收缩、自粘、垃圾袋等轻质包装膜及农业用地膜、棚膜等HDP树脂用于膜类制品可占10%以上因其薄膜强度高，主要用于重包装膜、撕裂膜及背心袋等LLDPE寸脂用于膜类制品的比重比LDP还要大，可占树脂的70鸠上LLDPE膜具有延伸性好、较高的拉伸强度、耐穿刺、耐环境应力开裂及低温冲击性好、可制成超薄膜等优点，主要用于包装膜、垃圾袋、保鲜膜、自粘膜及超薄地膜等2）注塑制品PE因加工性好而广泛用于注塑制品，其中HDP占30鸠上，LDP和LLDP各占10鸠上主要生产：日用品如盆、桶、盒、暖瓶壳、杯、玩具等，周转箱、瓦楞箱3）中空制品以HDP树脂为主，可占树脂用量的20%其制品具有耐应力开裂性好、耐油性好、耐低温冲击性好等优点，可用于食品油、酒类、汽油及化学制剂等液体的包装此外还有中空玩具等4）管材类制品以HDP树脂为主，主要用于生活给水、燃气输送、农业排灌、电缆穿线管、液体吸管及圆珠笔芯等LDP管还可用于化妆品、药品、牙膏、鞋油等的包装5）丝类制品圆丝用HDP为原料，主要用于编织渔网、缆绳、工业滤网及民用纱窗网等扁丝以HDP和LLDP为原料，主要用于编织袋、编织布及撕裂膜等。
6）电缆制品PE广泛用于中、高压电缆的绝缘和护套材料，其中以LDP为主，最高耐压可达220kV7）其它制品HDPE、LLDP可用于打包带LLDP可用于型材3、聚乙烯的其它品种（1）茂金属聚乙烯（m-PE）茂金属聚乙烯是聚合反应所用催化剂为茂金属型的聚合物，因其性能独特而单列，英文简称m-PE茂金属聚乙烯的特性有：分子量高且分布窄、支链少而短、密度低、纯度高、高透明性、高拉伸强度、高冲击性、热封温度低且范围广、耐穿刺性等用茂金属聚乙烯制成的薄膜具有优异的强度、高透明度和低热封温度（比LLDPE低20C）目前，由于茂金属聚乙烯的价格偏高，一时尚不能取代传统的聚乙烯，但可以同EPR、EVA等相竞争其应用主要为膜类产品，如LLDP与茂金属HDP共混，可用于生产阻油脂性重包装袋2）超高分子量聚乙烯（UHMWP）E超高分子量聚乙烯为相对分子质量高达100万-400万的聚乙烯类聚合物，英文简称UHMWPE与普通PE相比，UHMW具有耐磨性好（比PO大15倍）、低摩擦性（摩擦系数油润滑时为0.05~0.08）、抗冲击性好、自润滑性好、生理相容性好及耐腐蚀等优点；但其硬度低、强度不高、耐热性差、抗蠕变性差及成型加工困难。
UHMW主要用来生产管材、型材、中空制品和注塑制品，具体应用如下：① 耐磨输送管道可用于煤、矿粉、水泥、石灰、盐、粮食的输送管道，耐磨性比金属高10〜50倍② 机械零件主要利用其耐磨性，如纺织机械中的投梭器、打梭棒、齿轮、连接器、扫花杆、缓冲块及偏心块等；在造纸机械中用于水箱盖板、刮水器、压密件、接头及密封轴杆等；机床中用于导轨、滑道及摩擦轮等③ 医用材料利用生理相容性好和耐腐蚀的优点，用于矫形外科材料和人工关节等其它制品利用耐辐射性，制造核电站遮盖板；利用高冲击性，制造防弹衣、滑雪板等3）乙烯-乙酸乙烯酯共聚物（EVA）EVA中乙酸乙烯酯（VA）的含量不同，其性能差异很大，用途也不同EVA勺外观为半透明或半乳白色的颗粒或料粉，易燃，离火不灭，并有熔融滴落，发出乳酸味EVA勺特点为：良好的柔软性、韧性、耐低温性、耐候性、耐应力开裂性、热合性、焊接性、粘结性、透明性、高光泽性、耐化学药品性、抗臭氧性、着色性及与填料的容合性等EVA的加工性良好，加工特性和技术与LDPE目同，但由于熔融粘度较低，热稳定性有限，加工温度比LDP低20-40CEVA主要应用在如下几方面：① 薄膜类为EVA勺主要用途，可用于包装膜和农业用膜，具体有重包装膜、冷冻包装膜、食品包装膜、复合膜、热收缩膜、自粘膜及阻隔保鲜膜等。
EVA农膜的保温性、透光性、耐老化性、无滴性都优于P0lo② 注塑制品自行车座、玩具、密封容器、人造草坪及汽车挡泥板等③ 挤出制品软管、电缆护套、吸水管等④ 发泡制品凉鞋、拖鞋、鞋底、自行车胎及玩具车轮等4）氯化聚乙烯（CPE）CP含氯量大小不同，其性能差别很大含氯量在25%-40%时为软性材料，含氯量大于40%寸为硬质材料常用的CP含氯量为30%-40%并以含氯量35%勺135A和含氯量为40%勺140B两个牌号最为常用CPE为PER化的产物，PE大分子的规整性被破坏，结晶能力降低，制品的柔软性提高，成为弹性体类材料CP具有优异的抗冲性、阻燃性（氧指数为27）、耐热性（可在120C温度下长期使用）、耐候性、耐油、耐酸碱、耐臭氧老化，耐磨性高，电绝缘性好CPE的加工可分为直接加工和硫化加工两种直接加工可用注塑、挤出、压延等方法成型，制品如压延法生产防水卷材、挤出法生产门窗用密封条等硫化加工可制造仿革鞋底等CPE的应用可分为单独制品和改性剂两类单独制品不如改性剂用量大，主要用来制造防水卷材、密封条、电缆护套及输送带等作为抗冲改性剂，可用于硬质PVC、PE及ABS勺共混材料，主要改善制品的冲击性能和阻燃性能。
此外，CP还可用于共混物的目容剂二、聚氯乙烯塑料聚氯乙烯是由氯乙烯单体经自由基聚合而成的聚合物，英文简称PVCPV（为最早实现工业化的树脂品种之一，是在20世纪60年代以前产量最大的树脂品种，只是在60年代后期退居第二位近年来，由于PV（合成原料丰富、合成路线的改进、树脂中氯乙烯单体含量的降低，价格低廉，在化学建材等领域中的应用日益扩大，其需求量增加很快，地位逐渐加强PV（树脂的合成，在20世纪50年代以前一直以乙炔电石法生产，50年代后期转向原料充足、成本低廉的乙烯氧化法目前世界上由此法生产的PV（可占到80鸠上PVC树脂的合成以悬浮法为主，产量可占80%-85%，其次为乳液法按分子量的大小可将PV（分成通用型和高聚合度型两种，常用的树脂大都为通用型按树脂的形态可分为粉状和糊状两种粉状常用于生产压延、注塑和挤出制品；乳液常用于生产人造革、壁纸、儿童玩具及乳胶手套等按结构不同可分为紧密型和疏松型两种，疏松型可大量吸收增塑剂，常用于软制品的生产；紧密型吸收增塑剂的能力低，主要用于硬制品的生产PV（的突出性能为力学强度高、硬度大、耐化学腐蚀性好、电绝缘性好、印刷和焊接性好、阻燃、价格低、制品软硬度可调等，常用于替代金属和木材。
PVC勺缺点为热稳定性不好，加工性不好，耐冲击性能差，耐老化及耐寒性差1、聚氯乙烯塑料的结构性能（1）PVC勺结构PVC勺分子链中含有强极性的氯原子，分子间力大，这使PV（制品的刚性、硬度等力学性能提高，并赋予优异的难燃性能其分子结构的特点使PV（在光、热作用下易发生降解反应；制品的结晶度低，一般只有5%-15%① （2）PVC勺性能一般性能PVC树脂为一种白色或淡黄色的粉末，相对密度为1.35-1.45其制品的软硬程度可通过加入增塑剂的份数多少调整，制成软硬相差悬殊的制品纯PVC勺吸水率和透气性都很小② 力学性能PVC具有较高的硬度和力学性能，并随分子量的增大而提高，但随温度的升高而下降PV（中加入增塑剂份数不同，对力学性能影响很大，一般随增塑剂含量增大，力学性能下降PVC勺耐磨性一般，硬质PVC勺静摩擦系数为0.4-0.5,动摩擦系数为0.23③ 热学性能PVC勺热稳定性十分差，纯PV（树脂在140C即开始分解，到180C迅速加快，而PVC勺熔融温度为160C，因此纯PV（树脂难以用热塑方法加工PVC勺线膨胀系数较小具有难燃性，其氧化指数高达45以上电学性能PVC是一种电性能较好的聚合物，但由于极性较大，其电绝缘性不如PE和PPPVC勺电性能受温度和频率的影响较大，一般只适用于中低压和低频绝缘材料。
环境性能PVC可耐大多数无机酸（发烟硫酸和浓硝酸除外）、碱、多数有机溶剂和无机盐PV（在酯、酮、芳烃及卤烃中溶胀或溶解，其中最好的溶剂为四氢呋喃和环乙酮PVC寸光、氧、热的耐受性都不好，很容易发生降解2、聚氯乙烯塑料的成型加工（1）PVC勺加工特性① PVC勺加工热稳定性不好，熔融温度高于分解温度，不进行改性难以用熔融塑化的方法加工改性方法一为在其中加入稳定剂，以提高其分解温度，使之达到熔融温度之上；二为在其中加入增塑剂，以降低其熔融温度，使之降到分解温度之下PVC用热稳定剂有四类，即铅盐类、有机锡类、金属皂类和稀土类铅盐类最常用，但不能用于要求无毒和透明制品；有机锡类稳定效果好，透明，有毒或无毒，因价高限制了使用；金属皂类稳定效果一般，分透明或不透明、有毒或无毒，很少单用，常复合使用，多用于软制品；稀土类稳定剂为最新品种，具有透明、无毒等优点，大有发展前途PV（热稳定剂可用于硬制品和软制品，在硬制品中的用量大于软制品PV（最常用的主增塑剂为邻苯二甲酸酯类，女口DOPDBPDIDP等，辅增塑剂有DOADOS氯化石蜡、环氧大豆油、石油酯、磷酸酯等增塑剂主要用于软制品，须加入25份以上硬制品只加入5份以下。
PV（加工温度控制要精确，加工时间要尽可能短② PV（熔体的流动性不好，熔体强度低，易产生熔体破碎和制品表面粗糙等现。
