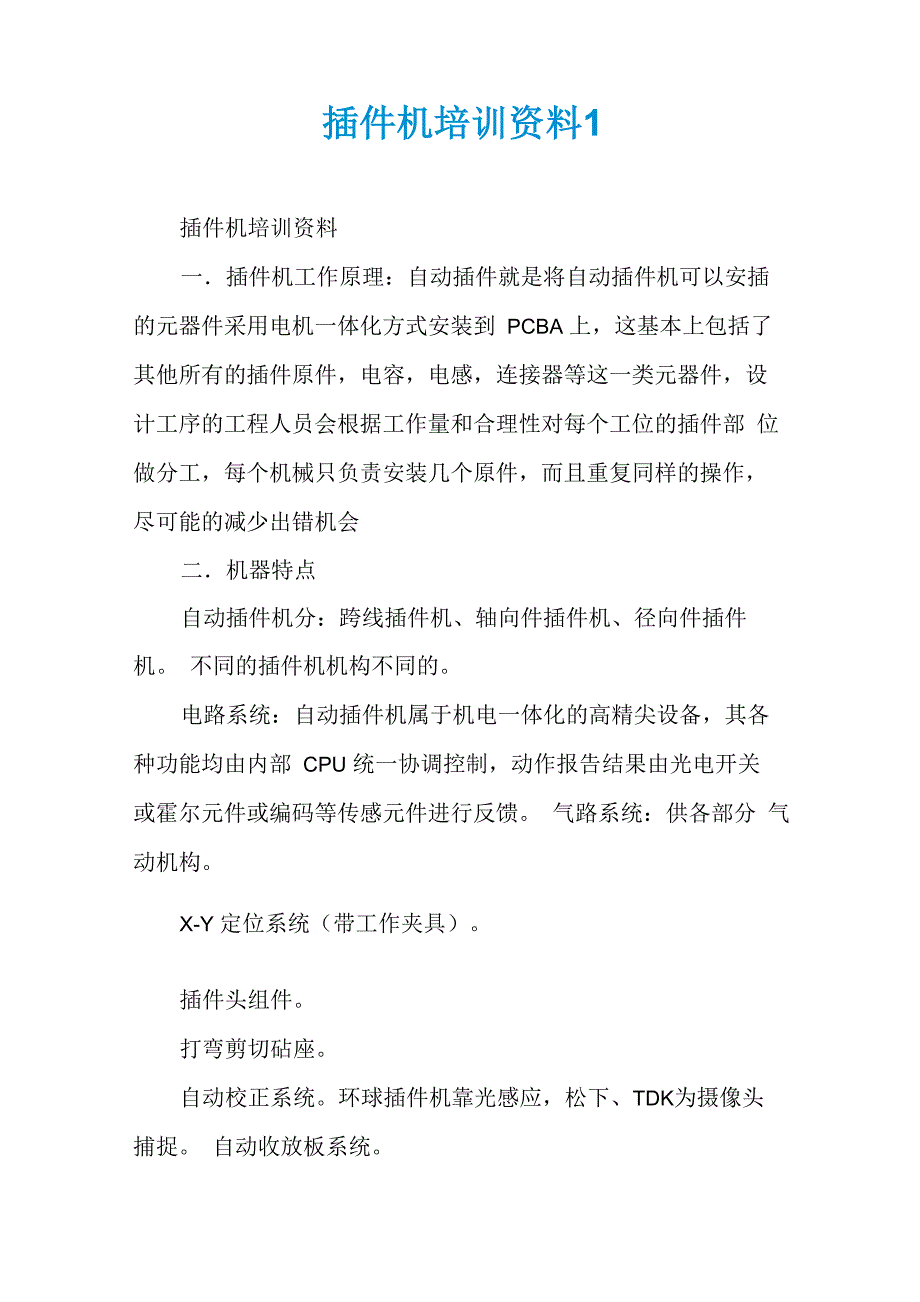

插件机培训资料1插件机培训资料一．插件机工作原理：自动插件就是将自动插件机可以安插 的元器件采用电机一体化方式安装到 PCBA 上，这基本上包括了 其他所有的插件原件，电容，电感，连接器等这一类元器件，设 计工序的工程人员会根据工作量和合理性对每个工位的插件部 位做分工，每个机械只负责安装几个原件，而且重复同样的操作， 尽可能的减少出错机会二．机器特点自动插件机分：跨线插件机、轴向件插件机、径向件插件机 不同的插件机机构不同的电路系统：自动插件机属于机电一体化的高精尖设备，其各 种功能均由内部 CPU 统一协调控制，动作报告结果由光电开关 或霍尔元件或编码等传感元件进行反馈 气路系统：供各部分 气动机构X-Y 定位系统（带工作夹具）插件头组件打弯剪切砧座自动校正系统环球插件机靠光感应，松下、TDK为摄像头 捕捉 自动收放板系统编序机和元件栈元器件检测器 对中校正系统三 插件机趋势在当今市场上有四大品牌可生产立式插件机，日本的松下插 件机、美国的环球插件机、国内的新泽谷插件机和华威插件机， 在机械方面日本是最强大的，精密度超高，设计完美当然，目前来看松下插件机是全自动、最快速（速度可以达 到 220XX 年左右）、最稳定（一般一个月都不出什么小问题）、功 能最强大，所以我推荐的就是松下插件机。
但是在国内市场上， 全新松下插件机实在太少见，因为价格太贵，所以二手松下插件 机就显示出明显的优势，但是说老实话，买二器就像买二手 汽车一样，交钱过后没有一点保险，都是当时表现的非常不错， 事后不是这里坏就是那里坏，而且技术人才又难找，所以并不推 荐购买二器如果你们是大工厂，购买松下机器是很好的选 择好像那些二器都是用了十年左右的，一般都是用得没 有效率淘汰下来的产品）接下来就是速度比较快，稳定性很好，但是半自动的环球插 件机在国内市场上占有比较大的市场，因为它比松下机便宜一 些，全新机器在 150 万左右吧！（现在核泄漏估计会影响日本和 国内进出口的价格，不知松下机会需要多少钱）环球插件机确实 也挺不错的，不过和松下对比，就显得不堪重负了，很多技术都 没有松下强大，价格也相差不了多少，所以在性价比方面就没有 那么明显突出了新泽谷的插件机就不谈速度了，比松下机器将近要慢一半， 稳定性一般，不过操作简单，国产机器就是学起来快毕竟国产 的机器精密度还是不够，但是比一两年前时出来的机器强百倍 估计日后机器会慢慢成熟，到时候可以考虑考虑国产机器，支持 下国产很好嘛！在价格方面，比环球机便宜三分之一，性价比还是非常不错的，如 果你们是小工厂，买国产机器是很好的选择，听说新泽谷的售后 服务非常不错。
最后就是华威插件机，和新泽谷机器是同一技术支持的，但 是新泽谷是代理商分销，华威是厂家直销，可能在价格方面有些 差别，具体也不太清楚四 插件机特点：1、 理论速度：20XX年0点/小时2、 插入不良率：小于 300PPM3、 插入方向：0—360度增量为1度4、 引线跨距：双间距 2.5mm/5.0mm5、 基板尺寸：最小50mm*50mm，最大450mm*450mm6、 基板厚度： 0.79-2.36mm7、 元件规格：最大高度为23mm，最大直径为13mm8、 元件种类：电容器、晶体管、三极管、 LED 灯、按键开关、电阻、连接器、线圈、电位器、保险丝座、熔断丝等立式编 带封装料9、 元件引线剪脚长度：1.2-2.2mm （可调）10、 元件引线弯脚角度： 10-35度外弯曲（可调）11、 料站数量： 20 站（推存使用站数），可选（10-100 站）12、 机器尺寸（长x宽x高）：主机尺寸700mmxl400mmxl900mm13、 料站尺寸：500mmx600mmx760mm14、 机器重量： 1800KG15、 使用电源：220V, AC （单相）50/60HZ, 2.0KVA；16、 系统保护：不间断电源（UPS）配置，断电后可运行15分钟17、 使用功率：1.5KW （节能型）18、 使用气压： 0.8MPA19、 用气量： 0.3 立方/分钟20、 使用环境温度：周围温度5-25度21、 机器噪音： 65 分贝22、 孔位校正方式：机器视觉系统，多点MARK视觉校正。
23、 驱动系统： AC 伺服, AC 马达24、 数据输入方式：USB接口输入（EXCEL文档格式），25 、控制系统：中英文操作界面（*****系统控制平台）液晶显示器26、控制模式：全自动、半自动、手动、27、元件密度：高密度插入方式28、工作台运转方式：顺时针和逆时针方向29、线路板输送方式：手动编程、自动编程、PRO/E编程五 插件机 操作步骤1. 把接机器电源打开2. 把稳压气打开3. 把气压打开4. 把机器面板打开5. 把机器作业的辅料和装半成品使用的胶筐准备好6•把需要插件的PCB板装到插件机的工作区内7•从电脑中调出此PCB板的程序选择打开8. 把联锁按扭还原，按解锁键，在按开始此时电脑面板会 显示机器的工作情况9. 把需要插件的灯，上料到指定区域10. 当电脑显示操作员可开始工作时操作员在按开始按扭11. 机器开始工作操作员需纪录第一块 PCB 板的正常完成 时间，以便在工作的时候知道自己的工作时间因完成多少的产量12. 当插件机完成第一块 PCB 板时操作工要第一时间检查看 是否有灯插错确定首件在批量生产六． 操作员注意事项1. 操作员需佩带好静电环准备好此单的灯，在需要补灯时及时补上。
不能少补， 补错机器出现故障时，要及时通知班长或者技术员维修工作中机器突然停止工作要先按急停按扭在检查机器 问题操作员是女孩子时要把头发扎起来避免机器误伤工作完成时要保持机器清洁与保养统计当日的生产产量，上交给班长。
