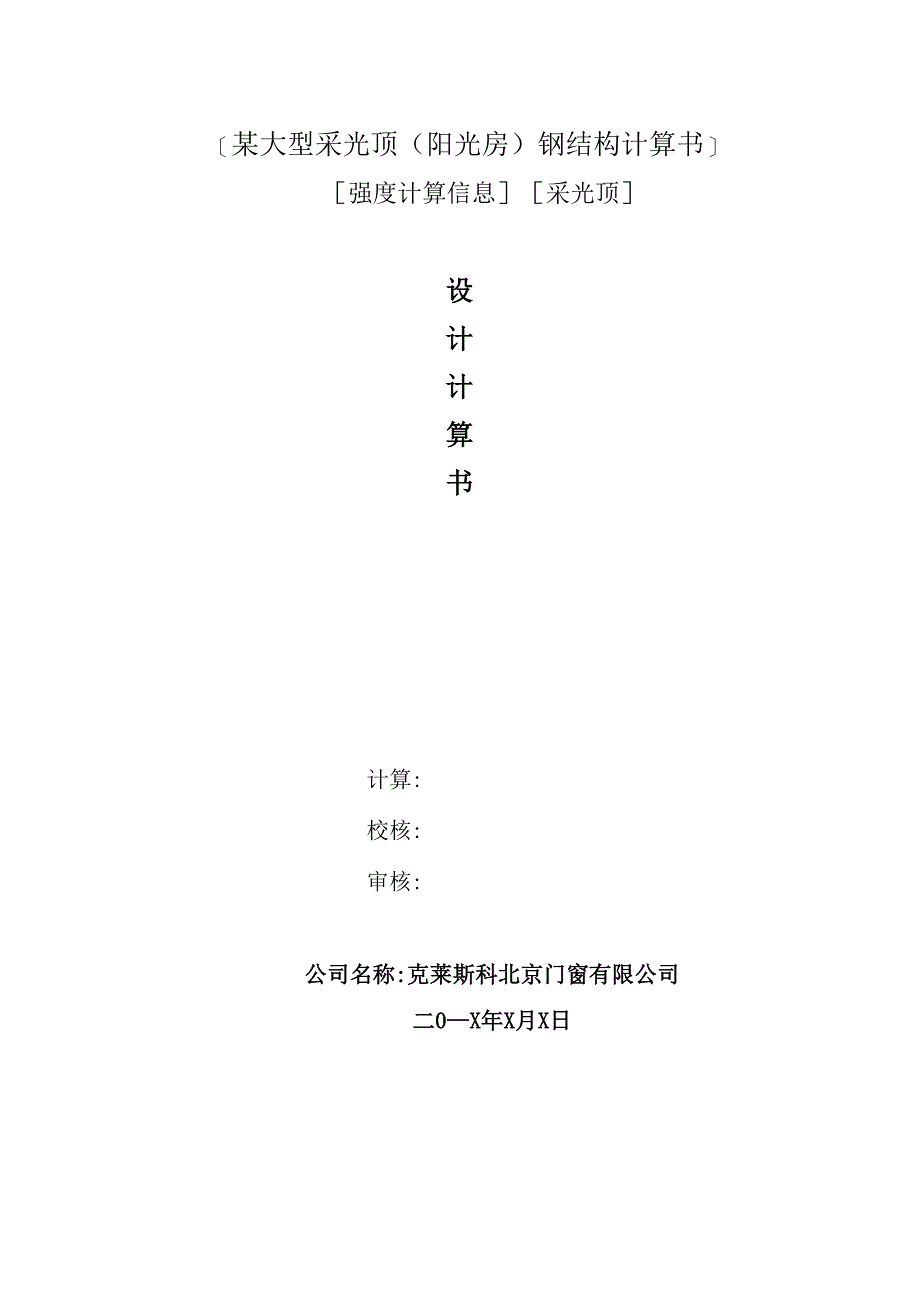

［某大型采光顶（阳光房）钢结构计算书］［强度计算信息］［采光顶］设计计算书计算:校核:审核:公司名称:克莱斯科北京门窗有限公司二0—X年X月X日目 录风荷载计算 错误！未定义书签GB 50009-2001 （2006 年版）GB50016-2006JG/T 200-2007GB/T 21086-2007JGJ/T151-2008GB/T 1220-2007JG 160-2004GB50429-2007JGJ/T172-2009JG/T 231-2008GB 50011-2001（2008 年版）GB 50068-2001GB 50017-2003JGJ 102-2003JGJ103-2008GB/T22476-2008JGJ/T 139-2001JGJ 133-2001GB/T 50104-2001JGJ 113-2009DBJ/CT 014-2001CECS 127:2001JC 1369-2001JC 1368-2001JG/T178-2005JG/T200-2007GB/T 5237.1-2008GB/T 5237.2-2008GB/T 5237.3-2008［强度计算信息］［采光顶］设计计算书一、计算依据及说明1. 工程概况说明工程名称：［工程名称］工程所在城市:北京公司地址：北京市通州区马驹桥镇姚辛庄工程所属建筑物地区类别:C类工程所在地区抗震设防烈度:9度工程基本风压:0.45kN/m2工程强度校核处标高:10m2. 设计依据《建筑结构荷载规范》《建筑设计防火规范》《建筑用不锈钢绞线》《建筑幕墙》《建筑门窗玻璃幕墙热工计算规程》《不锈钢棒》《混凝土用膨胀型、扩孔型建筑锚栓》《铝合金结构设计规范》《建筑陶瓷薄板应用技术规程》《建筑玻璃采光顶》《建筑抗震设计规范》《建筑结构可靠度设计统一标准》《钢结构设计规范》《玻璃幕墙工程技术规范》《塑料门窗工程技术规程》《中空玻璃稳态U值（传热系数）的计算和测定》《玻璃幕墙工程质量检验标准》《金属与石材幕墙工程技术规范》《建筑制图标准》《建筑玻璃应用技术规程》《全玻璃幕墙工程技术规程》《点支式玻璃幕墙工程技术规程》《点支式玻幕墙支承装置》《吊挂式玻幕墙支承装置》《建筑结构用冷弯矩形钢管》《建筑用不锈钢绞线》《铝合金建筑型材基材》《铝合金建筑型材阳极氧化、着色型材》《铝合金建筑型材电泳涂漆型材》《铝合金建筑型材粉末喷涂型材》GB/T 5237.4-2008《铝合金建筑型材氟碳漆喷涂型材》GB/T 5237.5-2008《铝合金建筑型材隔热型材》GB/T 5237.6-2008《建筑幕墙平面内变形性能检测方法》GB/T 18250-2000《建筑幕墙抗震性能振动台试验方法》GB/T 18575-2001《铝型材截面几何参数算法及计算机程序要求》YS/T437-2009《紧固件机械性能 螺栓、螺钉和螺柱》GB 3098.1-2000《紧固件机械性能 螺母 粗牙螺纹》GB 3098.2-2000《紧固件机械性能 螺母 细牙螺纹》GB 3098.4-2000《紧固件机械性能自攻螺钉》GB 3098.5-2000《紧固件机械性能 不锈钢螺栓、螺钉、螺柱》GB 3098.6-2000《紧固件机械性能 不锈钢 螺母》GB 3098.15-2000《螺纹紧固件应力截面积和承载面积》GB/T 16823.1-1997《搪瓷用冷轧低碳钢板及钢带》GB/T13790-2008《陶瓷板》GB/T23266-2008《建筑幕墙用瓷板》JG/T217-2007《干挂空心陶瓷板》JC/T1080-2008《耐候结构钢》GB/T4171-2008《平板玻璃》GB11614-2009《浮法玻璃》GB11614.2-2009《夹层玻璃》GB15763.3-2009《中空玻璃》GB/T11944 -2002《钢化玻璃》GB15763.2-2005《半钢化玻璃》GB/T17841-2008《铝及铝合金轧制板材》GB/T 3880-1997《干挂饰面石材及其金属挂件》JC830 - 1~830 - 2-2005《建筑用铝型材、铝板氟碳涂层》JC 133-2000《建筑用安全玻璃防火玻璃》GB 15763.1-2009《混凝土接缝用密封胶》JC/T 881-2001《幕墙玻璃接缝用密封胶》JC/T 882-2001《石材幕墙接缝用密封胶》JC/T 883-2001《中空玻璃用弹性密封胶》JC/T 486-2001《中空玻璃用复合密封胶条》JC/T1022-2007《天然花岗石建筑板材》GB/T18601-2009《铝合金门窗》GB/T 8478-2008《混凝土结构后锚固技术规程》JGJ 145-2004《公共建筑节能设计标准》GB 50189-2005《建筑用硬质塑料隔热条》JG/T 174-2005《建筑用隔热铝合金型材穿条式》JG/T 175-2005《民用建筑能耗数据米集标准》JG/T154-2007《建筑外窗气密、水密、抗风压性能现场检测方法》JGJ/T211-2007《不锈钢和耐热钢牌号及化学成份》GB/T20878-2007《百页窗用铝合金带材》YS/T621-2007《建筑物防雷检测技术规范》GB/T21434-2008《混凝土加固设计规范》GB50367-2006《小单兀建筑幕墙》JG/T217-2008《普通装饰用铝塑复板》GB/T22412-2008《冷弯型钢》GB/T6725 -2008《建筑抗震加固技术规程》JGJ/T116-2009《公共建筑节能改造技术规范》JGJ176-2009《热轧型钢》GB/T706 -2008《建筑外门窗保温性能分级及检测方法》GB/T8484-2008《建筑钢结构焊接技术规程》JGJ81-2002《中国地震烈度表》GB/T17742-2008《绿色建筑评价标准》GB/T50378-20063. 基本计算公式(1) .场地类别划分：根据地面粗糙度，场地可划分为以下类别：A类近海面，海岛，海岸，湖岸及沙漠地区；B类指田野，乡村，丛林，丘陵以及房屋比较稀疏的乡镇和城市郊区；C类指有密集建筑群的城市市区；D类指有密集建筑群且房屋较高的城市市区；［工程名称］按C类地区计算风压(2) .风荷载计算：幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2001(2006年版)7.1.1采 用风荷载计算公式：W/B Xu Xu xwmk gz z sl 0其中：W「--作用在幕墙上的风荷载标准值(kN/m2)kB gz—瞬时风压的阵风系数，按《建筑结构荷载规范》GB50009-2001(2006年版)取根据不同场地类型,按以下公式计算：%21+2叩其中K为地区粗糙度调整系数，uf为脉动系数A 类场地:Bgz=0.92X(1+2uf)B 类场地:Bgz=0.89X(1+2uf)C 类场地：Bgz=0.85X(1+2uf)D 类场地：Bgz=0.80X(1+2uf)其中：七=0.387乂(而)(-0.12)其中：Uf=0.5X(%) (-0.16)其中：％=0.734乂(土)(-0.22)其中：Uf=1.2248X(%)(-0.3)uz---风压高度变化系数，按《建筑结构荷载规范》GB50009-2001取定, 根据不同场地类型，按以下公式计算：A 类场地：u =1.379X（10）0.24B 类场地：u z=（|0）0-32C 类场地：u =0.616X（10）0.44D 类场地：u =0.318X（商）0.60本工程属于C类地区usl---风荷载体型系数，按《建筑结构荷载规范》GB50009-2001（2006年版）取定W0---基本风压，按全国基本风压图，北京地区取为0.45kN/m2（3） .地震作用计算：qEAk=^EXQmaxXGAk其中：qEAk-—水平地震作用标准值^E 动力放大系数，按5.0取定a ---水平地震影响系数最大值，按相应设防烈度取定：max6 度（0.05g）: a max=0.047 度（0.1g）: a max=0.087 度（0.15g）: a max=0.128 度（0.2g）: a max=0.168 度（0.3g）: a max=0.249 度（0.4g）: a max=0.32北京地区设防烈度为9度，根据本地区的情况，故取a max=0.16GAk---幕墙构件的自重（N/m2）（4） .荷载组合：结构设计时，根据构件受力特点，荷载或作用的情况和产生的应力（内力）作用方向，选用最不利的组合，荷载和效应组合设计值按下式采用：Y S +Y W S +Y W S +Y W S G G w w w E E E T T T各项分别为永久荷载：重力；可变荷载：风荷载、温度变化；偶然荷载：地震水平荷载标准值：q =W+0.5Xa），维护结构荷载标准值不考虑地震组合 k k EAk水平荷载设计值：q=1.4XWk+0.5X1.3XqEAk荷载和作用效应组合的分项系数，按以下规定采用：①对永久荷载采用标准值作为代表值，其分项系数满足：a. 当其效应对结构不利时：对由可变荷载效应控制的组合，取1.2 ；对有永久荷载效应 控制的组合，取1.35b. 当其效应对结构有利时：一般情况取1.0；对结构倾覆、滑移或是漂浮验算，取0.9②可变荷载根据设计要求选代表值，其分项系数一般情况取1.4二、单坡采光顶荷载计算1. 风荷载标准值计算Wk:作用在幕墙上的风荷载标准值(kN/m2)z :计算高度10muz: 10m高处风压高度变化系数(按C类区计算)：(GB50009-2001 7.2.1)uz=0.616X(1Z0)0.44=0.616 由于 0.616<0.74,取 u z=0.74uf:脉动系数 ： (GB50009-2001 7.4.2-8)uf=0.5X35(1.8x(0.22-0.16))X(10)-0.22=0.734056Bgz :阵风系数 ： (GB50009-2001 7.5.1-1)Bgz=0.85X(1+2Xuf) = 2.0979A:单坡采光顶屋面坡面角度为30度当前坡面为封闭式落地单坡屋面u s:风荷载体型系数，按照(GB50009-2001 7.3.1),按照风向不同分为2种情况，迎风面 体型系数按照坡面角度查表7.3.1取0.2,背风面体型系数取-0.5正负向风荷载标准值计算如下Wk1:迎风风荷载标准值Wk1=BgzXuzXuslXW0 (JGJ102-2003 5.3.2)=2.0979X0.74X0.2X0.45=0.13972 kN/m2Wk2:背风风荷载标准值Wk2=BgzXuzXus2XW0 (JGJ102-2003 5.3.2)=2.0979X0.74X(-0.5)X0.45=-0.3493 kN/m22. 风荷。
