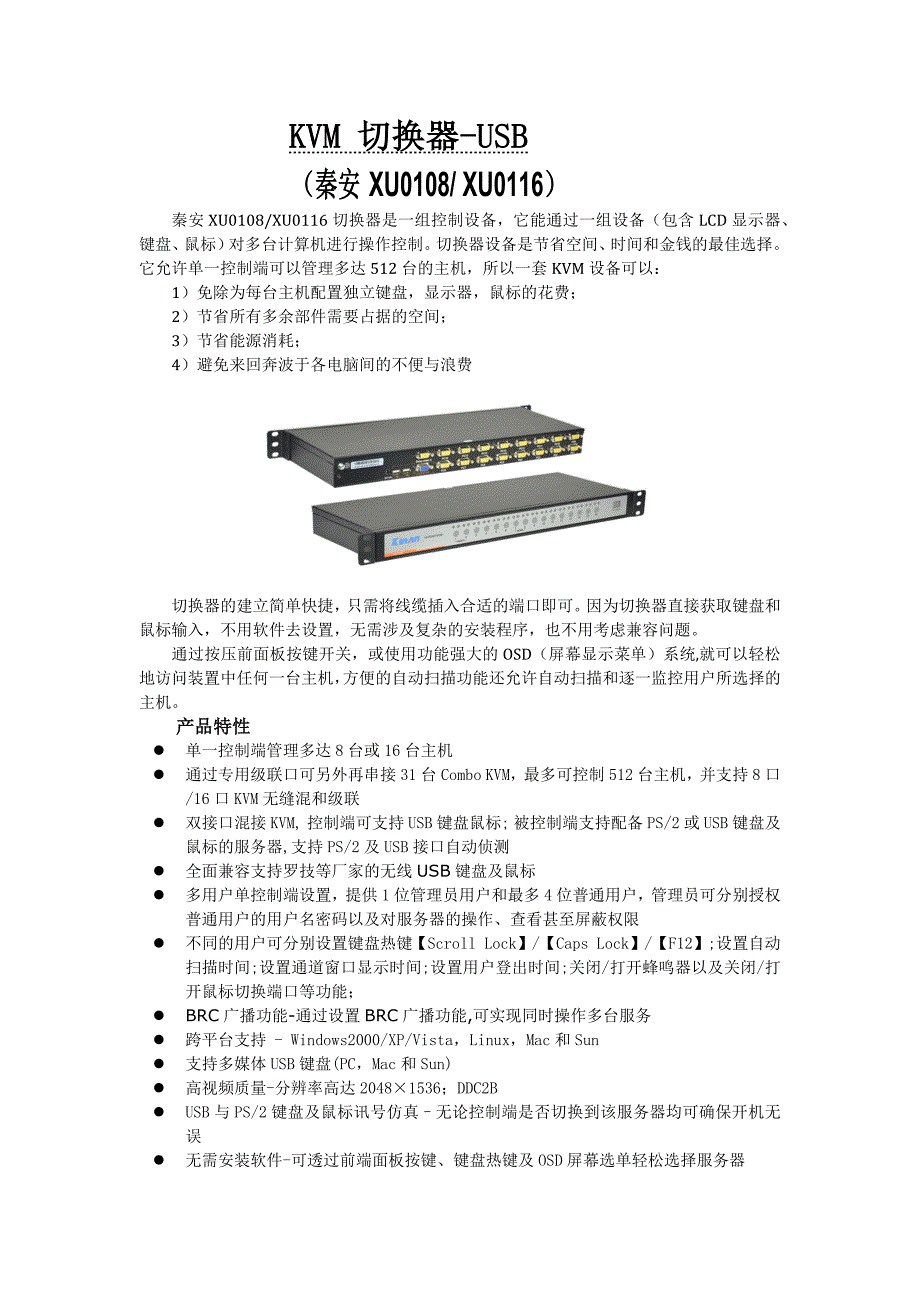

KVM 切换器-USB（秦安XU0108/ XU0116）秦安XU0108/XU0116切换器是一组控制设备，它能通过一组设备（包含LCD显示器、键盘、鼠标）对多台计算机进行操作控制切换器设备是节省空间、时间和金钱的最佳选择它允许单一控制端可以管理多达512台的主机，所以一套KVM设备可以：1）免除为每台主机配置独立键盘，显示器，鼠标的花费；2）节省所有多余部件需要占据的空间； 3）节省能源消耗；4）避免来回奔波于各电脑间的不便与浪费切换器的建立简单快捷，只需将线缆插入合适的端口即可因为切换器直接获取键盘和鼠标输入，不用软件去设置，无需涉及复杂的安装程序，也不用考虑兼容问题通过按压前面板按键开关，或使用功能强大的OSD（屏幕显示菜单）系统,就可以轻松地访问装置中任何一台主机，方便的自动扫描功能还允许自动扫描和逐一监控用户所选择的主机产品特性l 单一控制端管理多达8台或16台主机l 通过专用级联口可另外再串接31台Combo KVM，最多可控制512台主机，并支持8口/16口KVM无缝混和级联l 双接口混接KVM, 控制端可支持USB键盘鼠标; 被控制端支持配备PS/2或USB键盘及鼠标的服务器,支持PS/2及USB接口自动侦测l 全面兼容支持罗技等厂家的无线USB键盘及鼠标l 多用户单控制端设置，提供1位管理员用户和最多4位普通用户，管理员可分别授权普通用户的用户名密码以及对服务器的操作、查看甚至屏蔽权限l 不同的用户可分别设置键盘热键【Scroll Lock】/【Caps Lock】/【F12】;设置自动扫描时间;设置通道窗口显示时间;设置用户登出时间;关闭/打开蜂鸣器以及关闭/打开鼠标切换端口等功能；l BRC广播功能-通过设置BRC广播功能,可实现同时操作多台服务l 跨平台支持 - Windows2000/XP/Vista，Linux，Mac和Sunl 支持多媒体USB键盘(PC，Mac和Sun)l 高视频质量-分辨率高达2048×1536；DDC2Bl USB与PS/2键盘及鼠标讯号仿真–无论控制端是否切换到该服务器均可确保开机无误l 无需安装软件-可透过前端面板按键、键盘热键及OSD屏幕选单轻松选择服务器l 仅使用鼠标即可轻松选择服务器l 在菊式串联的架构下，可自动侦测装置机台位置并显示于前端面板的LED上，无需手动进行DIP设定l 自动扫描模式可持续监控使用者所选择的服务器l 支持热插拔-不需关闭电源即可随时增加或移除服务器l 给服务器命名以及模糊输入SN编号可快速定位并选择您需要的服务器l 预留IP KVM扩展槽,让您更加轻松方便的增加/移除IP KVM 远程管理功能l 可安装于19"的系统机架(1U)单层安装示意图 安装步骤： 1. 确保KVM切换器已接地 2. 将本地的控制端键盘， 显示器，鼠标插入设备的控制的端口（可支持USB设备）3. KVM信号线连接主机(键盘，鼠标，VGA线连接正确），另一端KVM信号线连接任何可用的KVM被控端口,为区分各端口,建议每个端口都有图标标注说明4. 将12V电源适配器插入电源插口级联安装示意图说明： 1）先用级联线（黄色的一端）连接XU0108/0116切换器上标有“Daisy-Chain in”的黄色DB15 端口2）再用级联线另一端(蓝色)连接所需要级联的XU0108/0116切换器上标有“Console ”的蓝色 DB15端口 3）按照上图示，重复上述步骤，最多可级联32级XU0108/0116切换器产品技术规格 型号秦安XU0108秦安XU0116主机连接816端口选择按键; OSD菜单连接器控制端显示器键盘鼠标1*HDB-15 Female(蓝)2 * USB type AKVM 端8*HDB-15 Female(黄)16*HDB-15 Female(黄)级联端1*HDB-15 Female(黄)开关端口选择8* 按键16 * 按键指示灯8 (橙)16 (橙)被选8 (绿)16 (绿)级联显示2*7- Segment (橙)I/R 值DC 12V ; 2.5A视频信号2048×1536；DDC2B耗电量3.6W6W模拟键盘/鼠标PS/2 、USB环境要求操作温度.0-50℃储存温度.-20-60℃湿度0-80%RH,Non-condensing物理特性材质金属重量2.0kg2.2kg尺寸440*169*43mm。
