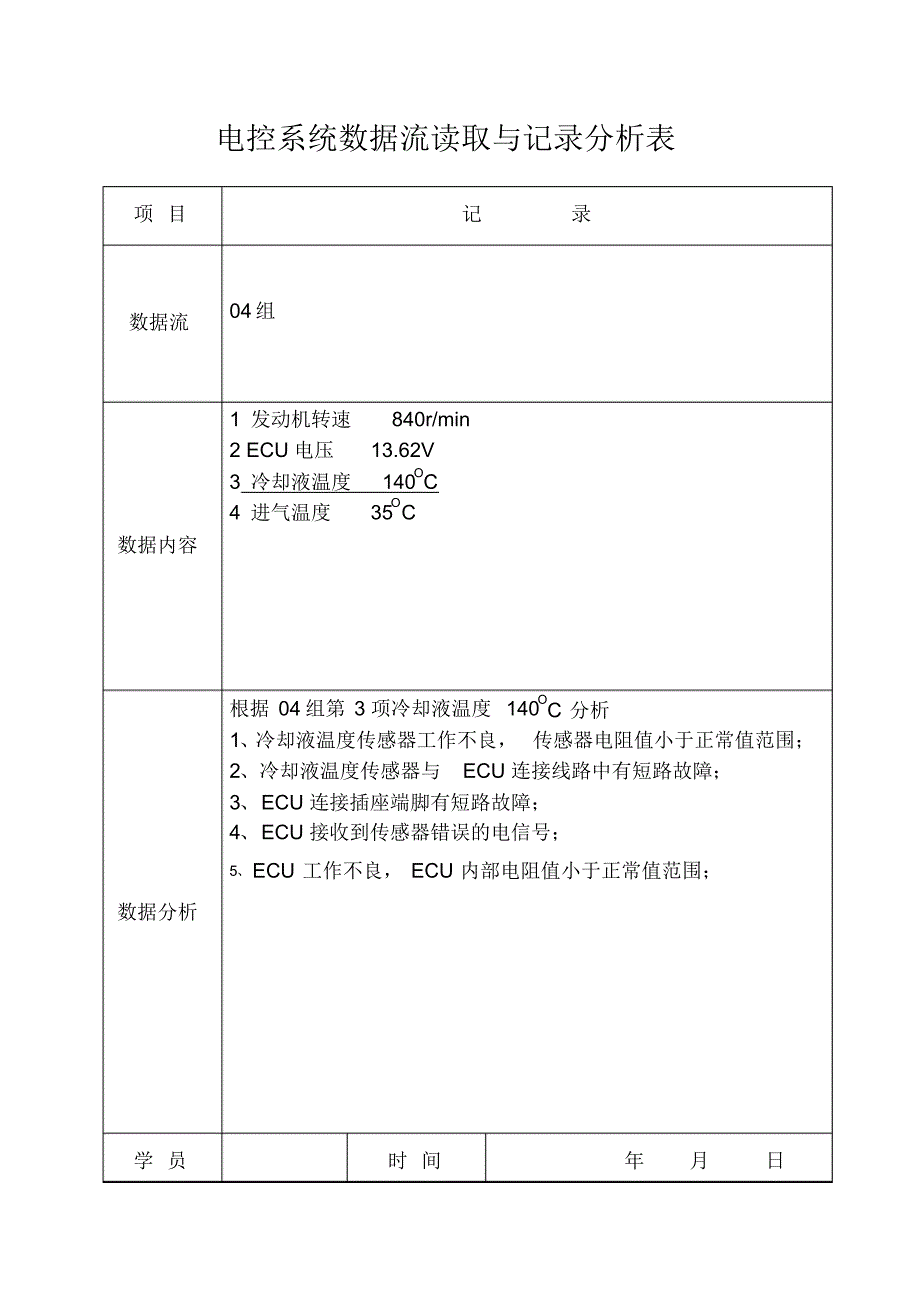

电控系统数据流读取与记录分析表项 目记录数据流04组数据内容1 发动机转速840r/min 2 ECU 电压13.62V 3 冷却液温度140OC 4 进气温度35OC 数据分析根据 04 组第 3 项冷却液温度 140OC 分析1、冷却液温度传感器工作不良， 传感器电阻值小于正常值范围；2、冷却液温度传感器与ECU 连接线路中有短路故障；3、ECU 连接插座端脚有短路故障； 4、ECU 接收到传感器错误的电信号；5、ECU 工作不良， ECU 内部电阻值小于正常值范围；学 员时 间年月日电控系统数据流读取与记录分析表项 目记录数据流62组数据内容1 节气门 G187角度0% 2 节气门 G188 角度0% 3 油门踏板 G79 角度14% 4 油门踏板 G185 角度7% 数据分析根据 62 组第 1 项、第 2 项节气门 G187、 G188角度 0%分析1、节气门 G187、 G188 角度传感器损坏、 不工作，传感器电阻 值不正常；2、节气门 G187、 G188角度传感器与ECU 连接线路中有对地短路、断路故障；3、ECU 连接插座两传感器端脚有断路、对地短路故障； 4、ECU 没有接收到传感器的电信号或接收到错误的电信号5、ECU 损坏、不工作， ECU 内部电阻值不正常；6、节气门 G187、 G188 传感器插件松脱或接触不良。
学 员时 间年月日电控系统数据流读取与记录分析表项 目记录数据流03组数据内容1 发动机转速840r/min 2 进气量0g/s ？3 节气门开度 5.1% 4 点火提前角 225 度数据分析根据 03 组第 2 项进气量 0g/s 分析1、空气流量传感器损坏、不工作、工作不良；2、空气流量传感器与ECU 连接线路中有断路、短路故障；3、ECU 连接插座端脚有断路、短路故障； 4、ECU 没有接收到传感器的电信号或接收到错误的电信号；5、ECU 损坏、不工作、工作不良 ，学 员时 间年月日电控系统数据流读取与记录分析表项 目记录数据流33组数据内容1 氧传感器 λ控制值255% 2 前氧传感器电压252V 3 后氧传感器电压062V 数据分析根据 33 组第 1 项氧传感器 λ控制值25.5%与第 2 项前氧传感器电压2.52V分析1 空气流量计后进气系统漏气2 节气门体和歧管垫破裂3 所有的真空管有破裂故障4 燃油蒸气电磁阀常开5 EGR 阀常开1 喷油器堵塞或工作不良2 压力调节器泄漏，系统压力过低3 燃油滤清器堵塞4 电动燃油泵工作不良5 电动燃油泵滤网堵塞学 员时 间年月日电控系统数据流读取与记录分析表项 目记录数据流03组04 组数据内 7容1 发动机转速840r/min 1 发动机转速840r/min 2 进气量0g/s ？2 ECU 电压13.62V 3 节气门开度 5.1% 3 冷却液温度95OC 4 点火提前角 2。
25 度4 进气温度-40OC 不变化数据分析根据 03 组第 2 项进气量 0g/s 分析根据 04 组第 4 项进气温度 -40OC 分析1、空气流量传感器损坏、不工1 进气温度传感器损坏、不工作，传作、工作不良；感器电阻值大于正常值范围；2、空气流量传感器与ECU 连接2 进气温度传感器与ECU 连接线路中线路中有断路、短路故障；有断路故障；3、ECU 连接插座端脚有断3 ECU 连接插座端脚有断路故障；路、短路故障；4 ECU 没有接收到传感器传感器电4、ECU 没有接收到传感器的信号；电信号或接收到错误的电信号；5 ECU 损坏、不工作、 ECU 内部电阻5、ECU 损坏、不工作、工作不良值大于正常值范围；6、两传感器插件松脱或接触不良学 员时 间年月日电控系统数据流读取与记录分析表项 目记录数据流62组数据内容1 节气门 G187角度55% 2 节气门 G188 角度55% 3 油门踏板 G79 角度14% 4 油门踏板 G185 角度7% 数据分析根据 62 组第 1 项、第 2 项节气门 G187、 G188角度 55%分析1、节气门 G187、 G188 角度传感器工作不良， 传感器电阻值相 同；2、节气门 G187、 G188角度传感器线路相互短路；3、ECU 连接插座端脚相互短路；4、ECU 接收到相同的错误的电信号；5、ECU 损坏、不工作， ECU 内部电阻值不正常；学 员时 间年月日电控系统数据流读取与记录分析表项 目记录数据流04组数据内容1 发动机转速840r/min 2 蓄电池电压13.62V 3 冷却液温度94OC 4 进气温度-40OC 不变化数据分析根据 04 组第四项进气温度 -40OC 分析1、进气温度传感器损坏、不工作，传感器电阻值大于正常值范 围；2、进气温度传感器与ECU 连接线路中有断路故障； 3、ECU 连接插座端脚有断路故障；4、ECU 没有接收到传感器传感器电信号；5、ECU 损坏、不工作、 ECU 内部电阻值大于正常值范围；学 员时 间年月日电控系统数据流读取与记录分析表项 目记录数据流62组数据内容1 节气门 G187角度0% 2 节气门 G188 角度87% 3 油门踏板 G79 角度14% 4 油门踏板 G185 角度7% 数据分析根据 62 组第一项节气门 G187角度 0%分析1、节气门 G187 传感器损坏、不工作、工作不良，传感器电阻 值不正常；2、节气门 G187传感器与 ECU 连接线路中有对地短路、 断路故障；3、ECU 连接插座端脚有断路、对地短路故障；4、ECU 没有接收到传感器的电信号或接收到错误的电信号5、ECU 损坏、不工作、工作不良，ECU 内部电阻值不正常；学 员时 间年月日。
