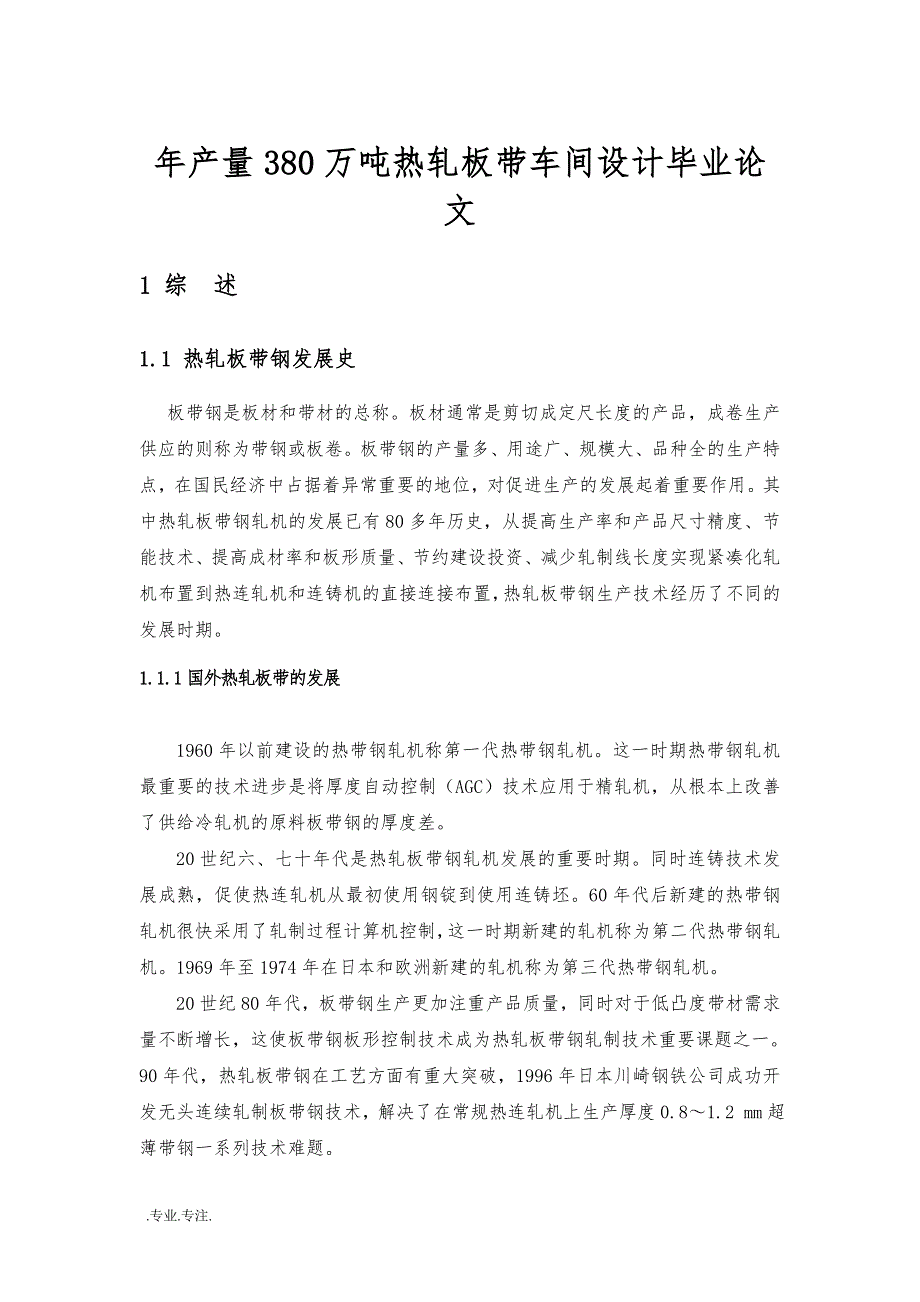

年产量380万吨热轧板带车间设计毕业论文1 综 述 1.1 热轧板带钢发展史 板带钢是板材和带材的总称板材通常是剪切成定尺长度的产品，成卷生产供应的则称为带钢或板卷板带钢的产量多、用途广、规模大、品种全的生产特点，在国民经济中占据着异常重要的地位，对促进生产的发展起着重要作用其 中热轧板带钢轧机的发展已有80多年历史，从提高生产率和产品尺寸精度、节能技术、提高成材率和板形质量、节约建设投资、减少轧制线长度实现紧凑化轧机布置到热连轧机和连铸机的直接连接布置，热轧板带钢生产技术经历了不同的发展时期1.1.1国外热轧板带的发展1960年以前建设的热带钢轧机称第一代热带钢轧机这一时期热带钢轧机最重要的技术进步是将厚度自动控制（AGC）技术应用于精轧机，从根本上改善了供给冷轧机的原料板带钢的厚度差20世纪六、七十年代是热轧板带钢轧机发展的重要时期同时连铸技术发展成熟，促使热连轧机从最初使用钢锭到使用连铸坯60年代后新建的热带钢轧机很快采用了轧制过程计算机控制，这一时期新建的轧机称为第二代热带钢轧机1969年至1974年在日本和欧洲新建的轧机称为第三代热带钢轧机20世纪80年代，板带钢生产更加注重产品质量，同时对于低凸度带材需求量不断增长，这使板带钢板形控制技术成为热轧板带钢轧制技术重要课题之一。
90年代，热轧板带钢在工艺方面有重大突破，1996年日本川崎钢铁公司成功开发无头连续轧制板带钢技术，解决了在常规热连轧机上生产厚度0.8～1.2 mm超薄带钢一系列技术难题1.1.2 国热轧板带钢的发展我国第一套热轧宽带钢轧机始建于1957年，即鞍钢的半连续轧机，全套设备从当时苏联引进，为一套2800mm/1700mm半连续式板带轧机，既生产中厚钢板，又生产钢卷，该轧机的轧制中厚板部分于1958年7月先投产，1959年精轧机组投产，开辟了我国宽带钢卷生产历程就我国热带钢轧机半个世纪的发展历程来看，我国热轧宽带钢轧机主要经历了由设备简单、控制落后的半连续式轧机型；代表当时先进水平，自动化水平较高的连续式布置；再到具有紧凑型可逆式粗轧机，大能力定宽设备，全自动控制系统的半连续式布置轧机或代表世界先进水平的薄板坯连铸连轧带钢生产线等三个阶段1.2热轧板带钢产品概述1.2.1热轧板带钢的种类、规格及用途 热轧带钢品种有：低碳钢、中碳钢、高碳钢;船用结构钢、管线钢、锅炉用钢、焊瓶钢、IF深冲钢、无取向硅钢、包晶钢、高强双相钢等 热轧带钢是用热轧方法生产出来的成卷交货的钢，产品尺寸及规格要求见表1.1。
表1.1 热轧带钢的尺寸规格钢带公称厚度/mm1.2,1.4,1.5,1.8,2.0,2.5,2.8,3.0,3.2,3.5,3.8,4.0,4.5,5.0,5.5,6.0,6.5,7.0,8.0,10.0,11.0,13.0,14.0,15.0,16.0,18.0,19.0,20.0,22.0,25.0钢带公称宽度/mm600,650,700,800,850,900,1000,1050,1100,1150,1200,1250,1300,1350,1400,1450,1500,1550,1600,1700,1800,1900 我国热轧钢卷的规格： 表1.2 热轧钢卷规格厚度 宽度钢卷径： 钢卷外径钢卷质量单位宽度质量1.2~25.4mm 600~1900mm762mm 2150mm最大43.6t 最大23kg/mm 热轧带钢用途：主要用作冷轧带钢的原料，其次是作焊管坯、轻型型钢及剪切板材的原料或以厚规格钢卷为原料生产厚壁大直径螺旋焊管1.2.2板带产品的使用特点、生产特点及技术要求板带产品的使用特点：1)可任意剪裁、弯曲、冲压、焊接、制成各种制品构件，使用灵活方便；2)可弯曲、焊接成各类复杂断面的型钢、钢管、大型工字钢、槽钢等结构件；3)表面积大，故包容覆盖能力强。
4)表面质量要求高板带材的生产特点：1) 平辊轧出 2)形状简单 3)轧制压力大技术要求：1)尺寸要求精确 2)板形要求良好 3)表面要求光洁 4)性能要求较高1.3 热轧带钢生产工艺概述1.3.1 1700ASP工艺流程及其先进技术 (1) 1700工艺流程连铸坯→步进式加热炉→高压水除鳞→R1(E1)粗轧机（带立辊）→R2(E2)粗轧机(带立辊)→热卷箱→飞剪→高压水除鳞→精轧机组→层流冷却→卷取机→检查→成品(2)1700ASP采用的先进技术 1)国第一套中薄板坯连铸机，采用当代最先进的奥钢联中薄板坯连铸工艺，板坯厚度围100mm-135mm； 2)采用短流程直接热装工艺； 3)采用计算机控制的步进梁式加热炉； 4)采用先进的热卷箱技术，极大提高了带钢表面质量，均衡了带坯头尾温差，改善了带钢机械性能同卷差； 5)采用先进的滚筒飞剪，以实现带坯的头、尾自动剪切； 6)采用先进的液压AGC控制，辅之以电动AGC控制以实现对带钢的自动厚度控制；并使用液压调辊缝偏差 7)采用先进的正弯控制及窜辊控制，以实现对带钢的板形控制； 8)采用可实现卷取温度自动控制带钢层流式冷却装置； 9)采用全液压具有自动跳步控制技术的地下卷取机； 10)采用基础自动化(DDC)、过程控制级(SCC)、生产控制级(PCC)、生产管理级（ERP）四级计算机控制系统。
1.3.2 1780工艺流程及其先进技术(1)1780工艺流程连铸坯→步进式加热炉→高压水除鳞→SP定宽压力机→()粗轧机（带立辊） →()粗轧机(带立辊)→保温罩→飞剪→高压水除鳞→E连轧前立辊→精轧机组→层流冷却→卷取机→检查→入库(2)1780采用的先进技术 1)采用连铸坯热装工艺，可节约能源，缩短交货周期 2)采用步进梁式加热炉，提高板坯加热质量 3)采用板坯定宽侧压机，一次侧压量最大可达350mm，以适应板坯热装和直接热装工艺，有利于连铸与热轧轧制计划的协调，减少板坯规格和库存量 4)粗轧机采用电动压下、液压微调及宽度自动控制（RAWC），提高带坯的厚度和宽度精调 5)设置中间辊道保温罩，以减少温降，使带钢纵向、横向温度均匀 6)设置E立辊轧机，进一步改善带钢边部质量，提高成材率 7)精轧机全部采用长行程液压压下和液压AGC，并在-采用PC轧机，以保证成品带钢厚度精度和板形质量 8)采用磨辊装置（ORG）和液压弯辊装置，可实现“自由轧制”，扩大单位轧制量，减少换辊次数，提高作业率 9)精轧机采用快速换辊装置 10)采用高效层流冷却装置 11)采用带自动踏步控制（AJC）的全液压卷取机。
12)主传动电动机采用交流调速新技术；主传动采用由大功率元件GTO组成的电源交换器 13)采用基础自动化级（DDC）、过程控制级（SCC）、生产控制级（PCC）、生产管理级（ERP）四级计算机控制系统1.4热轧工艺装备关键技术1.4.1无头轧制 无头轧制技术是随着日益剧烈的市场竞争和高质量的产品要求而产生的，所谓无头轧制就是将加热到开轧温度的钢坯，在加热炉及粗轧机之间用移动式焊机将钢坯头尾焊接起来，实现钢坯在轧机中的连续轧制无头轧制的采用是为了满足生产各种热轧薄板的需要与常规的分批次轧制工艺相比，无头轧制是一种具有成本效益的工艺1)无头轧制的特点 无头轧制是钢铁加工流程的第三次飞跃, 无论对传统长、带材热连轧, 还是薄板坯连铸连轧都是很有发展前途, 代表了当今世界热轧带钢技术的最高水平, 与传统轧制方法相比具有如下优点:1)钢材全长以恒定速度进行轧制, 减少了甩尾和迭轧, 提高了带钢运行的稳定性, 生产率有较大提高, 可大量稳定地生产全长终轧温度和卷取温度、力学性能更均匀的产品, 极大地降低了生产成本;2)对钢材全长施加恒定力, 使钢材断面形状波动减少, 钢材质量改善;3)由于成品长度不受限制, 根据交货状态要求剪切, 成品率显著提高;4)提高了润滑轧制的效果, 通过润滑轧制和强制冷却轧制新品种;5)钢品咬入次数减少, 减少对轧辊冲击, 解决穿带问题, 有利于提高轧辊寿命。
2)无头轧制的目的无头轧制的目的在于解决间断轧制问题的同时超越间断轧制的限制其中主要有:通过无头尾轧制解决穿带问题;通过无非稳定轧制提高质量稳定性和成材率;通过提高连接部位穿带速度并使间隙时间为零提高生产效率;可生产超越过去极限轧制尺寸的超薄带钢或宽幅薄板,以及通过润滑轧制和强制冷却轧制新品种3)无头轧制的原理和工艺无头轧制工艺由薄带坯供给工序、焊接后处理工序、精轧工序和卷取工序组成由炼钢厂提供的板坯经粗轧后作为薄带坯为了将薄带坯无滞后地供给焊接装置,在粗轧机出口侧设置了三位置薄带坯卷取机三位置薄带坯卷取机可同时卷取和开卷,以缩短开卷的周期时间,同时可吸收粗轧和精轧时间的波动前一块钢轧制过程中后续薄带坯到来时,便进入焊接工序焊接工序在先行材和后行材同步运动的焊接装置进行精轧工序设备与传统设备几乎无异,为了在轧制中变更板厚,各机架压下控制和力控制、冷却液等的温度控制都需要更佳的响应性最后是卷取工序,在前带坯卷取几乎结束时剪切其尾端并高速卷入,然后急减速、停车,卸出带卷接着,在切断后一带坯的头部后高速进入另一台卷取机两台卷取机交替动作4)无头轧制的效果无头轧制的效果,可从板厚精度、温度精度和成材率等方面来考察。
在厚度命中率方面,无头轧制无论是1.2mm还是1.0mm都超过了99%这是因为常规轧制中由于穿带造成的板厚波动在无头轧制中大幅度降低;在成材率方面,无头轧制提高约1%;在精轧出口温度和卷取温度命中率方面,无头轧制两者的精度都上升了2%~3%以上这是因为板带的形状稳定、温度容易降低的原头部以1000 m/min以上的高速穿带1.4.2 ASR 技术无取向硅钢热轧板形控制的ASR 技术可用来满足冷轧硅钢片日趋严苛的板形质量要求，ASR 非对称自补偿工作辊偏摆控制功能开发与窜辊策略的实现是大型工业生产应用ASR 技术的重要条件在分析提出ASR 板形控制技术应用要求基础上，在1700 热连轧机过程控制系统MAC 机新增了一系列寄存器和编制、修改梯形图程序，开发了记忆功能，实现了ASR 偏摆控制功能和特定窜辊策略，可适应多种宽度无取向硅钢连续编排的大工业生产方式ASR 技术的基本原理是根据轧制过程中轧辊的磨损规律 ，设定特殊窜辊方式 ，使得工作的磨损由 “U ” 形变为 “4 ”形 ，即打开凹槽型磨损的槽箱的一个边 ，使轧件始终处于辊形较为平坦的区域 ，打破 “由宽至窄” 的Coffin 轧制规程约束 ，并结合工作辊强力弯辊保证承载辊缝形状的正常可控。
显然，ASR 技术是利用辊形和窜辊的非对称性来改变工作辊的磨损 ，改善辊缝的非对称性因此 ，ASR 技术在解决因凹槽型“U ” 磨损带来的凸度偏大的同时 ，对于有条件地实现 SFR 自由规程轧制、 低凸度超平材轧制或扩大轧制单位具有重要意义1.4.3 CVC 技术在轧机机型确定的情况下，辊形是板形控制最直接、最活跃的因素自20 世纪80 年代开始，我国引进的多套热连轧、冷连轧机采用国外提供的轴向移位变凸度工作辊辊形，如三次连续变凸度进行板形控制事实证明，对辊形的特性进行分析研究并结合实际生产情况进行改进，对提高板形控制水平尤为重要1) CVC轧机的类型 CVC轧机即连续可变凸度轧机，这种轧机的主要特征是工作辊设计成S形，上下。
