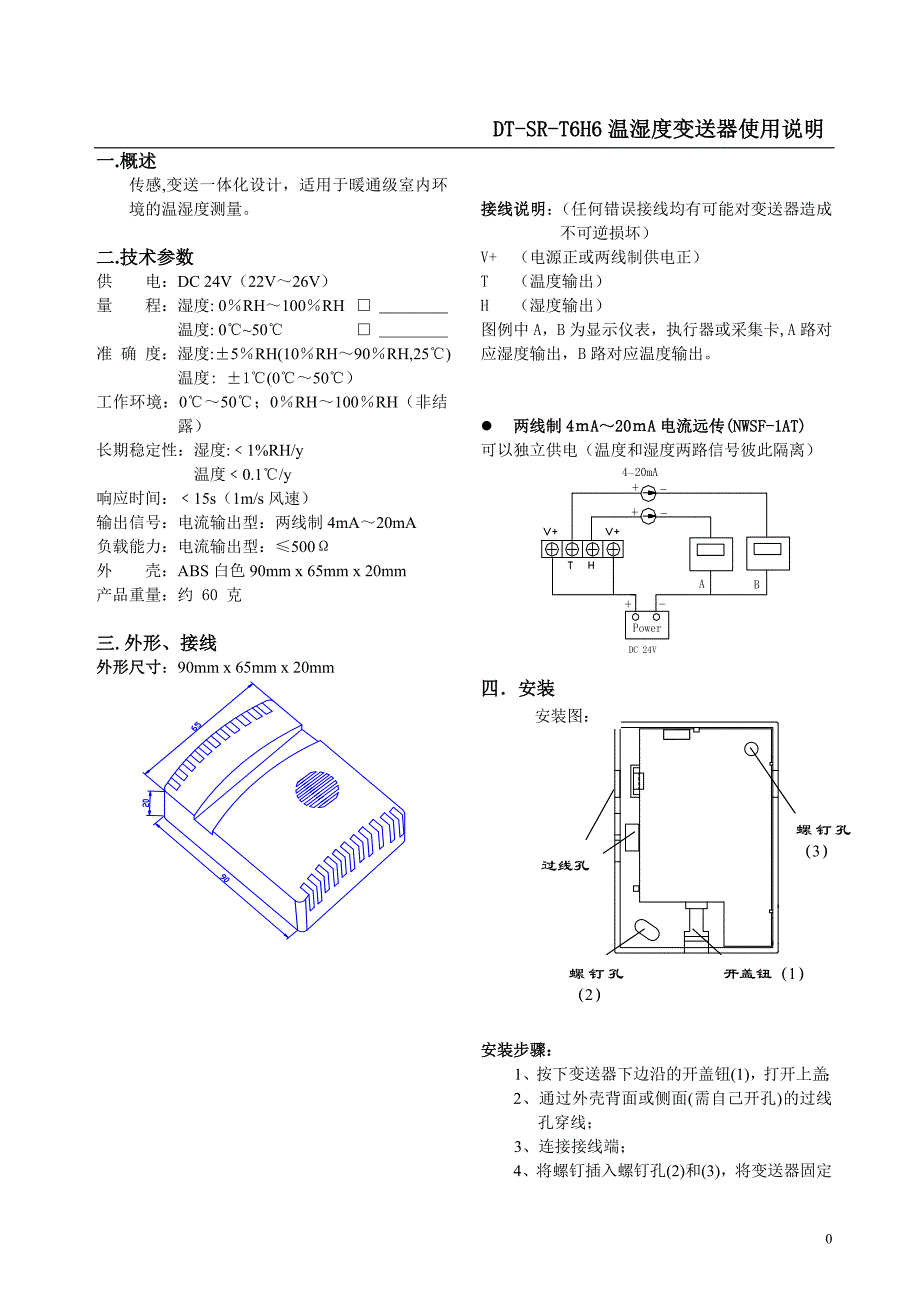

0DT-SR-T6H6 温湿度变送器使用说明书 一.概述传感,变送一体化设计，适用于暖通级室内环境的温湿度测量二.技术参数供 电：DC 24V（22V～26V ） 量 程：湿度: 0％RH～100 ％RH □ 温度: 0℃~50℃ □ 准 确 度：湿度:±5％RH(10％RH～90％RH,25℃)温度: ±1℃(0℃～50℃ ）工作环境：0℃～50℃；0％RH～100％RH（非结露）长期稳定性：湿度:﹤1%RH/y温度﹤0.1℃/y响应时间：﹤15s（1m/s 风速）输出信号：电流输出型：两线制 4mA～20mA负载能力：电流输出型：≤500Ω外 壳：ABS 白色 90mm x 65mm x 20mm产品重量：约 60 克三.外形、接线 外形尺寸：90mm x 65mm x 20mm接线说明：（任何错误接线均有可能对变送器造成不可逆损坏）V+ （电源正或两线制供电正）T （温度输出）H （湿度输出）图例中 A，B 为显示仪表，执行器或采集卡,A 路对应湿度输出，B 路对应温度输出 两线制 4ｍA～20ｍA 电流远传(NWSF-1AT)可以独立供电（温度和湿度两路信号彼此隔离）四．安装安装步骤：1、按下变送器下边沿的开盖钮(1)，打开上盖；2、通过外壳背面或侧面(需自己开孔 )的过线孔穿线；3、连接接线端；-+B-+PowerA4～ 20mADC 24V过线孔螺钉孔（2）开盖钮（1）螺钉孔（3）安装图：1DT-SR-T6H6 温湿度变送器使用说明书 4、将螺钉插入螺钉孔(2)和(3)，将变送器固定在指定位置；5、盖上上盖。
安装位置：1、 变送器应尽量垂直放置，安装时，保证传感器在变送器的下方（变送器上的字体为正方向） 2、 安装高度为人体坐高或主要要求测量的环境区域安装注意事项：1、打开上盖时，注意避免碰到 DT-S、HH 位置所焊接的传感器，以免造成损坏2、 避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确3、 安装在环境稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门4、尽量远离大功率干扰设备，以免造成测量的不准确,如变频器、电机等五.使用1、 仔细检查，确保接线正确后，接通 DC 24V电源，用万用表测量时就会测量出对应的电流或电压值2、 如想拆卸变送器，用必须先断开电源，然后进行拆卸3、 此变送器为室内型，变送器内部避免有水进入，以免造成损坏六.注意事项1、 使用前请认真阅读本说明书，确保接线正确任何错误接线均有可能对变送器造成不可逆损坏2、 避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确3、 防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用请勿进行冷、热冲击七、保养1、变送器长时间使用会产生偏移，为保证测量准确度，最好每年校准一次。
八、运输、存储1、变送器尽量避免震动，轻拿轻放2、长时间存储条件：10℃～40℃；20％RH～80％RH九、开箱检查1、打开包装后，检查变送器是否完好2、变送器一台，说明书一份，合格证一份十、故障分析与排除1、如变送器输出为 0，或输出值不再量程之内，请检查接线是否正确，是否牢固2、如不是上述原因，请与厂家联系。
