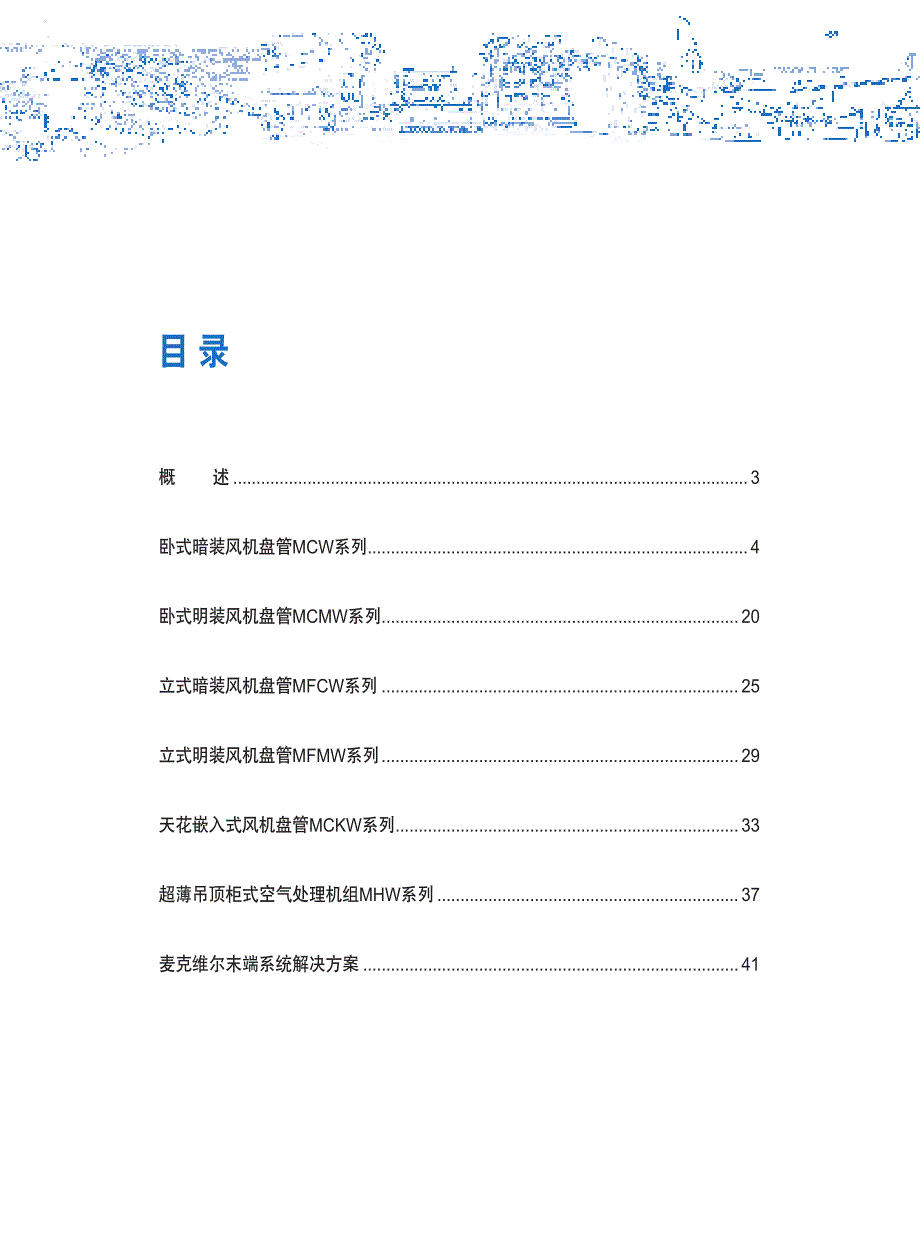

概 述 ............................................................................................................... 3卧式暗装风机盘管MCW系列 .................................................................................. 4卧式明装风机盘管MCMW系列 ............................................................................. 20立式暗装风机盘管MFCW系列 ............................................................................. 25立式明装风机盘管MFMW系列 ............................................................................. 29天花嵌入式风机盘管MCKW系列 .......................................................................... 33超薄吊顶柜式空气处理机组MHW系列 ................................................................. 37麦克维尔末端系统解决方案 ................................................................................. 41目 录概 述产品概述多 年 来 ， 麦 克 维 尔 一 直 在 向 社 会 提 供 多 种 类 型 高 品 质 的 空 气 处 理 系 统 ， 并 且 在 它 所 涉 及 的 领 域 取 得 了 引 人 瞩 目 的 成绩 。
麦 克 维 尔 风 机 盘 管 是 根 据 空 调 市 场 需 要 而 研 制 开 发 、 性 价 比 高 的 产 品 ， 产 品 融 合 麦 克 维 尔 国 外 先 进 的 生 产 技 术 和 制 造工 艺 ， 使 得 产 品 结 构 更 紧 凑 、 安 装 维 护 更 简 便 、 性 能 更 高 效 、 运 行 噪 声 更 低 目 前 该 产 品 可 分 为 卧 式 暗 装 风 机 盘 管 、 立 式暗 装 风 机 盘 管 、 立 式 明 装 风 机 盘 管 、 卧 式 明 装 风 机 盘 管 、 天 花 嵌 入 式 风 机 盘 管 以 及 超 薄 吊 顶 式 空 气 处 理 机 六 大 系 列 三 百 多个型号可供客户选择麦 克 维 尔 风 机 盘 管 凭 借 其 领 先 的 空 气 处 理 技 术 、 卓 越 的 品 质 ， 成 为 众 多 集 中 式 空 调 系 统 首 选 的 末 端 产 品 之 一 麦 克 维尔风机盘管产品在出厂前，均经过严格测试，绝大多数风机盘管产品均已取得中国权威的“CRAA产品认证证书”ISO9001:2000质量管理体系认证ISO14001环境管理体系认证测试中心通过中国合格评定国家认可委员会认可产品已取得全国工业产品生产许可证中 国制冷空调工业协会推荐产品9601019 EMS 80362检测CNAS L0778XK06-135-00027产品阵容机组类型 机组外形风量范围 m3/h300 600 900 1200 1500 1800 2100 2400 4000 5000卧式暗装风机盘管MCW系列卧式明装风机盘管MCMW系列立式暗装风机盘管MFCW系列立式明装风机盘管MFMW系列天花嵌入式风机盘管MCKW系列超薄吊顶柜式空气处理机组MHW系列3403403405501500390238023802040187050001270产品配置机组类型 回风箱 尼龙滤网 复合型滤网 回风格栅 安装支架 凝结水排水泵 控制器MCW系列MCMW系列MFCW系列MFMW系列MCKW系列MHW系列说明： 为机组可选附件，若客户需要则应在合同中注明另行订货为机组随机附件部件名称4卧式暗装风机盘管MCW机组维护保养简便机 组 采 用 单 相 电 容 式 电 机 ， 配 以 高 精 度永 久 润 滑 封 闭 优 质 滚 珠 轴 承 ， 噪 声 低 ，寿 命 长 。
电 机 轴 经 特 殊 防 锈 处 理 ， 经 久耐 用 电 机 引 出 线 全 部 套 以 金 属 软 管 保护，以免损伤机组特点轻巧外形机 组 整 体 轻 巧 美 观 ， 结 构 紧 凑 坚 固 超薄 机 身 设 计 可 使 机 组 安 装 在 相 当 狭 小 的天花吊顶内低噪声机 组 采 用 宽 叶 轮 低 转 速 的 前 倾 式 离 心 风机 ， 经 过 严 格 动 平 衡 调 整 ， 性 能 稳 定 加 上 采 用 高 效 吸 音 保 温 材 料 ， 在 保 证 风量 与 出 风 静 压 的 基 础 上 最 大 限 度 的 降 低机组运行噪声安装简单灵活机 组 采 用 对 称 型 设 计 ， 用 户 在 现 场 可 方便 的 改 变 机 组 左 右 接 管 方 向 ； 带 回 风 箱的 机 组 在 现 场 可 改 变 机 组 的 回 风 方 式 机组安装省时省力高效能机组换热盘管采用优质空调薄壁紫铜管，配以高效双曲型百叶窗式铝翅片，精密机械涨管，换热效率高大风量宽叶轮风机的强化送风使机组发挥最大的传热效能安全防漏 机 组 凝 结 水 盘 为 整 体 冲 压 一 次 成 型 ， 无焊 缝 、 焊 点 ； 难 燃 型 保 温 材 料 整 体 一 次粘 贴 于 水 盘 ， 杜 绝 滴 漏 水 的 现 象 。
专 门设 计 的 水 盘 带 有 一 定 的 倾 斜 度 ， 确 保 凝结水迅速排出5麦克维尔风机盘管产品手册机组命名水盘特征表编码 材质 保温 长度M 普通冷扎钢板 6mm厚Armstrong 1级 水盘加长100mmN 不锈钢 6mm厚Armstrong 1级 水盘加长100mmP 普通冷扎钢板 6mm厚Armstrong 0级 水盘加长100mmQ 不锈钢 6mm厚Armstrong 0级 水盘加长100mmR 普通冷扎钢板 6mm厚Armstrong 1级 水盘加长200mmS 不锈钢 6mm厚Armstrong 1级 水盘加长200mmT 普通冷扎钢板 6mm厚Armstrong 0级 水盘加长200mmU 不锈钢 6mm厚Armstrong 0级 水盘加长200mmV 普通冷扎钢板 6mm厚Armstrong 1级 水盘加长300mmW 不锈钢 6mm厚Armstrong 1级 水盘加长300mmX 普通冷扎钢板 6mm厚Armstrong 0级 水盘加长300mmY 不锈钢 6mm厚Armstrong 0级 水盘加长300mmMCW 200 B C 3 R C X - A 0 A C编码 材质 保温 长度A 普通冷扎钢板 6mm厚PE 标准长度B 普通冷扎钢板 6mm厚PE 水盘加长100mmC 普通冷扎钢板 6mm厚PE 水盘加长200mmD 普通冷扎钢板 6mm厚PE 水盘加长300mmE 不锈钢 6mm厚PE 标准长度F 不锈钢 6mm厚PE 水盘加长100mmG 不锈钢 6mm厚PE 水盘加长200mmH 不锈钢 6mm厚PE 水盘加长300mmI 普通冷扎钢板 6mm厚Armstrong 1级 标准长度J 不锈钢 6mm厚Armstrong 1级 标准长度K 普通冷扎钢板 6mm厚Armstrong 0级 标准长度L 不锈钢 6mm厚Armstrong 0级 标准长度注：冷轧钢板表面经环氧树脂喷塑处理，不锈钢水盘材质为304不锈钢。
机组销售地区：C-中国大陆，D-中国港澳地区，E-其他地区机组电源：A-220V~/50Hz，K-208-230V~/60Hz，N-115V~/60Hz，W -265-277V~/60Hz内置电加热功率：0-无电加热，1-1.0kW电加热(其他依次类推)水盘型式（见水盘特征表）过滤网：X-不带过滤网 F-尼龙过滤网回风箱形式：C-无回风箱（标准型）B-后回风箱D-下回风箱接管方向：R-右接管（面对出风口）L-左接管（面对出风口）出口静压：1-出口静压为12Pa3-出口静压为30Pa5-出口静压为50Pa盘管形式：T -2 C 0 H C-3 C 0 H F-4 C 0 H M-2 C 1 HN-2 C 2 H H-3 C 1 H D-3 C 0 H（ 大 温 差 、 小 流 量 机 组 ）C: 冷水盘管 H: 热水盘管机组设计序号机组额定风量（cfm，1cfm=1.7m3/h）麦克维尔卧式暗装风机盘管机组6卧式暗装风机盘管MCW机组卧式暗装风机盘管MCW机组技术参数（二管制 2排管）性能 型号 MCW200BT MCW300BT MCW400BT MCW500BT MCW600BT MCW800BT MCW1000BT MCW1200BT MCW1400BT额定风量m3/h(12Pa, 30Pa, 50Pa静压)H 340 510 680 850 1020 1360 1700 2040 2380M 279 418 558 697 836 1115 1394 1673 1952L 170 255 340 425 510 680 850 1020 1190额定供冷量W全热冷量 H 1770 2830 3830 4510 5115 7610 8400 10380 11200显热冷量 H 1140 1980 2570 3205 3735 5535 6680 7765 8955 额定供热量W H 3280 5120 6450 7750 9090 12830 15500 18485 20200 额定输入功率 W12Pa静压 H 32 46 56 73 93 133 164 188 229 30Pa静压 H 39 53 72 86 107 142 183 217 239 50Pa静压 H 46 65 80 90 109 162 200 237 279 运行电流 A12Pa静压 H 0.15 0.21 0.25 0.33 0.42 0.61 0.74 0.85 1.04 30Pa静压 H 0.18 0.24 0.33 0.39 0.48 0.65 0.83 0.99 1.09 50Pa静压 H 0.21 0.29 0.36 0.41 0.49 0.74 0.91 1.08 1.27 噪声 dB(A)12Pa静压 H 34.5 35.0 37.5 41.0 45.0 44.5 47.5 49.0 51.530Pa静压 H 37 40.0 42.5 44.0 45.5 46.5 49.5 49.5 52.550Pa静压 H 41.0 43.0 45.0 46.0 47.5 48.0 50.0 51.0 53.0水流量m3/h 0.32 0.51 0.67 0.80 0.88 1.31 1.47 1.81 1.95水阻力kPa供冷工况 5 14 26 36 18 40 28 40 30供热工况 4 12 21 30 14 35 23 36 25盘管型式 优质空调薄壁紫铜管机械涨接双曲型百叶窗式铝翅片工作压力 1.6MPa测试压力 密封性试验：3.3MPa压力持续1分钟无渗漏风机型式 前弯多翼镀锌钢板离心式双吸叶轮数量 1 2 2 2 2 3 4 4 4电机型式 高精度、低噪声滚珠轴承单相电。
