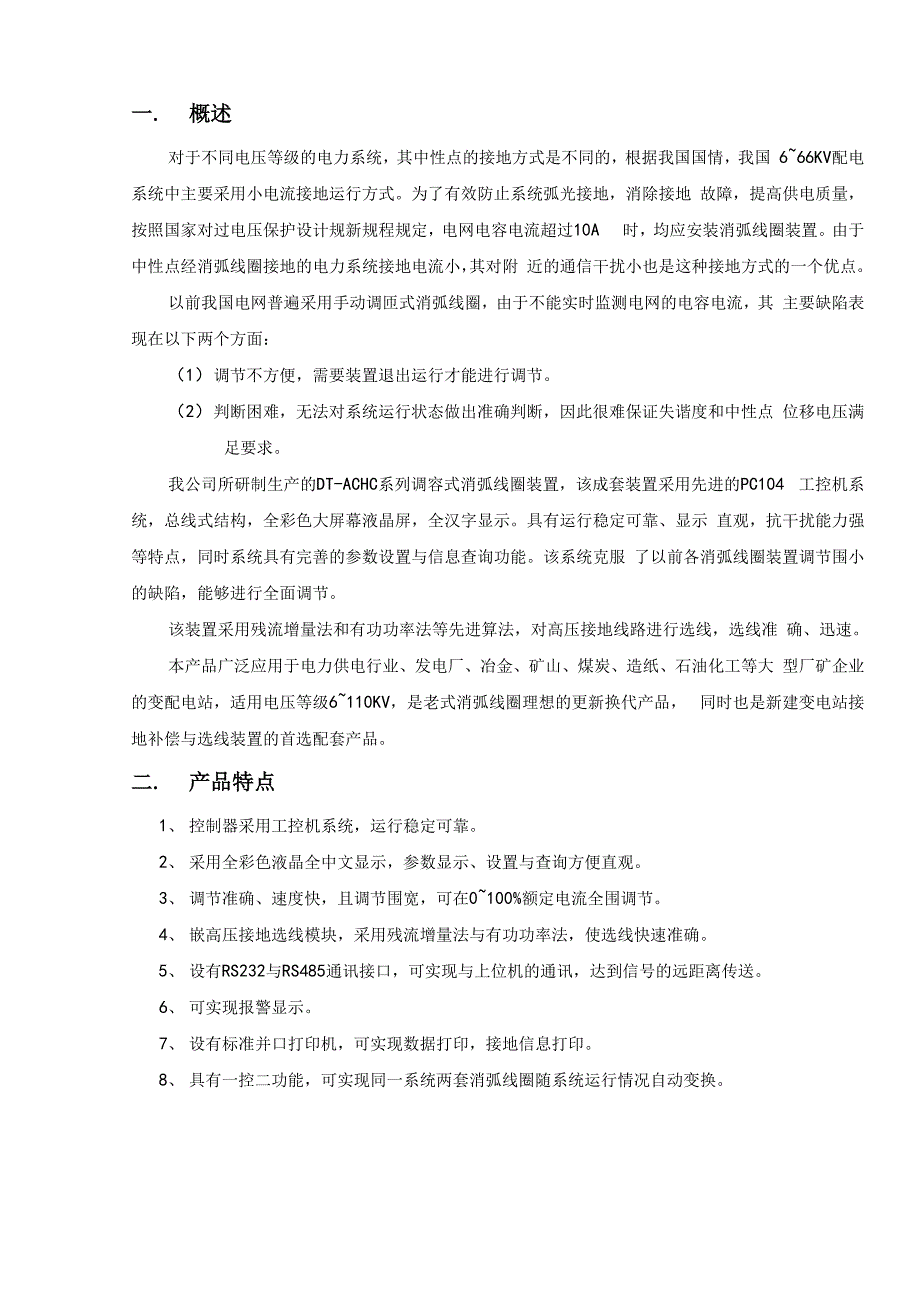

一. 概述对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国 6~66KV配电系统中主要采用小电流接地运行方式为了有效防止系统弧光接地，消除接地 故障，提高供电质量，按照国家对过电压保护设计规新规程规定，电网电容电流超过10A 时，均应安装消弧线圈装置由于中性点经消弧线圈接地的电力系统接地电流小，其对附 近的通信干扰小也是这种接地方式的一个优点以前我国电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网的电容电流，其 主要缺陷表现在以下两个方面：（1） 调节不方便，需要装置退出运行才能进行调节2） 判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点 位移电压满足要求我公司所研制生产的DT-ACHC系列调容式消弧线圈装置，该成套装置采用先进的PC104 工控机系统，总线式结构，全彩色大屏幕液晶屏，全汉字显示具有运行稳定可靠、显示 直观，抗干扰能力强等特点，同时系统具有完善的参数设置与信息查询功能该系统克服 了以前各消弧线圈装置调节围小的缺陷，能够进行全面调节该装置采用残流增量法和有功功率法等先进算法，对高压接地线路进行选线，选线准 确、迅速本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大 型厂矿企业的变配电站，适用电压等级6~110KV，是老式消弧线圈理想的更新换代产品， 同时也是新建变电站接地补偿与选线装置的首选配套产品。
二. 产品特点1、 控制器采用工控机系统，运行稳定可靠2、 采用全彩色液晶全中文显示，参数显示、设置与查询方便直观3、 调节准确、速度快，且调节围宽，可在0~100%额定电流全围调节4、 嵌高压接地选线模块，采用残流增量法与有功功率法，使选线快速准确5、 设有RS232与RS485通讯接口，可实现与上位机的通讯，达到信号的远距离传送6、 可实现报警显示7、 设有标准并口打印机，可实现数据打印，接地信息打印8、 具有一控二功能，可实现同一系统两套消弧线圈随系统运行情况自动变换三・产品型号说明DTXH-TR-n/n 电压等级（KV） 额定容量Ckva） 调容式调节 消弧线圈成套装置 唐山东唐电器四. 性能指标1、 电压等级：6KV~110KV2、 母线段数：两段3、 电容电流测量误差：小于2%4、 调档时间：小于20ms5、 接地残流：小于5A6、 控制器电源：一路交流220V, 额定频率：50Hz一路直流220V/110V，额定频率：50Hz7、 控制器适用环境温度：-10°C~+45°C湿度：小于95%8、 选线路数：8~42路9、 通讯接口： RS232/RS485五. 工作原理（一） 工作原理消弧线圈是一个装设于配电网中性点的可调电感线圈，当电网发生单相接地故障时， 消弧线圈的作用是提供一个电感电流，补偿单相接地的电容电流，使电容电流减小到规 定值以下；同时，也使得故障相接地电弧两端的恢复电压速度降低，达到自动熄灭电弧 的目的。
本成套装置为调容式消弧线圈装置，首先根据系统运行方式与发展情况，确定消弧 线圈在过补偿条件下的额定容量，即可确定在接地故障时可提供的电感电流增设消弧 线圈二次电容负荷绕组，同时在该消弧线圈的二次绕组上并联若干组（一般为四至五组） 低压电容器，通过控制器控制真空开关或反并联晶闸管的通断组合来控制二次电容器投 入的数量，来调节消弧线圈二次容抗的大小，从而改变消弧线圈一次侧电感电流的大小 电力系统正常运行时，消弧线圈装置工作在最大过补偿状态，保证电网中性点不高于电 网额定相电压的15%，控制器实时监测电网线路的对地总容抗控制器在中性点电压上 升到电网额定相电压的30%与以上时，转入故障工作状态根据故障前最近一次所测得 电网线路的对地总容抗来调节消弧线圈的感抗，以降低接地弧道中的残流，实现灭弧和 消除接地过电压当接地故障消除，电网线路电压恢复，中性点电压下降时，控制系统 退出故障工作状态，转入最大过补偿状态二）电容电流测量方法当系统未发生接地故障时，消弧线圈与系统对地电容形成串联谐振回路，等效原理图 如图所示：10电流电流测量示意图其中：E0——系统不平衡电压U0——位移电压I0 零序电流XL——消弧线圈电抗R——阻尼电阻XC——被测电容容抗建立如下方程:E0=U0+I0*XC在该式中，U0、I0可实测，而E0不能测量，无法求出XC。
为此， 挡位，调档前后E0、XC不变，建立如下方程组：E0=U01+I01*XCE0=U02+I02*XC解方程组得：XC=（U02-U01） / （I01-I02）电容电流IC可求得：IC二相电压/XC六. 装置总体构成改变一下消弧线圈、阻尼电阻箱等构械商并关阻尼 电阻电脚讶节柜1LHI1CT 2CT 3CT42CT该装置由接地变压器、调容式消弧线圈、电容调节柜、微机控制器 成，总体构成图如下：调容式消弧线圈成套装置总怵构成图（一）接地变压器消弧线圈系统在接入时必须有电源中性点，在其中性点上接入消弧线圈接地变压器 的作用是在电力系统为△型接线或Y型接线中性点未引出时，用接地变压器构造成系统中 性点接地变压器采用Z型接线的变压器，即ZN，yn11连接的变压器由于变压器高压侧 采用Z型接线，每相绕组由两段组成，并分别位于不同相的两铁心柱上，两段线圈反极性 连接，两相绕组产生的零序磁通相互抵消，故零序阻抗很低，同时空载损耗也非常小，变 压器容量可以100%被利用用普通变压器带消弧线圈时，消弧线圈容量不超过变压器容量 的20%，而Z型变压器则可带90%~100%容量的消弧线圈，可以节省投资接地变压器除可以带消弧线圈外，也可带二次负载，代替站用变。
在带二次负载时， 接地变压器的一次容量应为消弧线圈与二次负载容量之和；接地变压器不带二次负荷时， 接地变压器容量等于消弧线圈容量二）调容式消弧线圈调容式消弧线圈与普通消弧线圈的区别，主要是在增设消弧线圈的二次电容负荷绕 组，其结构如下图所示N1为主绕组，N2为二次绕组，在二次侧并联若干组用真空开关 或晶闸管通断的电容器，用来调节二次侧电容的容抗值根据阻抗折算原理，调节二次侧 容抗值，即可以达到改变一次侧电感电流的要求电容值的大小与组数有多种不同排列组 合，以满足调节围和精度的要求调容式消弧线圈电容调节柜图三调容式消弧线圈结构图当消弧线圈的额定电流小于100A时，一、二次绕组无抽头，其电流调节围为10A至 额定电流当消弧线圈的额定电流大于或等于100A时，一、二次绕组带有中间抽头，对 于投运初期电容电流小时，可在低电流档运行，其电流起点为100A电容电流增大后，可 运行于高档位三) 微机控制器1. 控制器型号：AC HC -TR 调容式调节. 消弧补偿 自动控制2. 功能特点微机控制器采用工业控制计算机(PC104 )做为主机，显示部件采用全彩色液晶显示 器工控产品的可靠性保证了系统的稳定运行；彩色中文显示方式使数据显示更为直观。
微机控制器是整套装置的核心部分，所有的计算、显示、通讯与控制部分都是由它来 完成的其具有以下功能：(1) 可自动测量电容电流，自动进行调节控制2) 可显示系统电压、位移电压3) 可显示消弧线圈电流、频率、残流、脱谐度、时间等参数4) 具有接地次数统计与对应接地时的系统参数记录功能5) 可通过控制器手动操作电容器投切6) 随时打印系统故障信息或查询打印7) 设有通讯功能，可通过RS-232、RS-485 口实现与上位机的通讯一台微机控制器可以控制一组消弧线圈，也可以同时控制两组消弧线圈，同时具备两 台控制器并联运行功能3. 控制器构成控制器由多路开关、信号放大器、A/D转换、光电隔离、I/O 口、PC104主板、显示液 晶等构成，原理构成如下图所示LO档位国读档位生制充电隔高动r
1） 电源板：为控制器提供高可靠性电源提供的电源有+5V、+12V、+15V、 -15V、 +24V各电源地相互独立，提高抗干扰性2） 执行板：为系统提供输出信号，以控制电容柜真空开关的通断，来实现档位调 节3） 主板：采用PC104X控机主板，该主板为控制器的核心，配有电子硬盘以存储 应用程序4） 信号调理板：该板作用是将现场信号经CT输入板变换后，转换成计算机所需 的标准信号5） 信号输入板1 :将现场的零序电压互感器信号与零序电流互感器信号（前八路）， 输入到该板进行信号变换6） 信号输入板（2~4）：将现场的零序电流互感器信号（9~42路）输入到这三个 信号输入板中，进行信号变换4. 控制屏控制器安装在控制屏上，控制屏标准尺寸为800mmX600mmX2260mm, 一面控制屏可安 装两台控制器控制屏除安装有控制器外，还安装有电流表、电压表与各种接触器等低压 电器包括整屏的电源开关，电源指示与报警，照明，消音按钮等5. 控制程序流程图:是（四）阻尼电阻箱在自动跟踪消弧线圈中，调节精度较高，残流较小，接近谐振点运行，为防止产生串 联谐振过电压，在消弧线圈接地回路采用增加阻尼电阻的方法以确保系统正常运行时，中 性点位移电压不超过15%相电压。
增加阻尼电阻的方法采用消弧线圈串联运行的形式阻尼电阻选用抗高温且性能优良的不锈钢电阻，当系统发生单相接地故障时，系统将 该阻尼电阻短接，以免烧毁阻尼电阻；当系统恢复正常时，断开阻尼电阻短接触点，使阻 尼电阻正常串接消弧线圈回路中，否则系统有可能因失去阻尼电阻而出现谐振过电压本公司采用ZX18型不锈钢电阻，根据消弧线圈容量选用不同的阻值电阻短接回路 采用两套方案保护：方案一：采用真空接触器动作保护：接触器动作电源选用两套独立的回路，一套选用 交流220V，—套选用直流220V，增加了系统运行的可靠性方案二：采用可控硅实现电子式保护，采用自触发式短接动作时间更快，静态无触点 短接更安全可靠五）电容调节柜电容调节柜由电容器、真空开关（或晶闸管）等构成控制器根据对电网对地电容电 流的采样，自动跟踪调节二次侧电容器的容量，从而自动补偿系统的单相接地电流电容控制柜装有若干只电容器，容量配置比例为：C1: C2： C3： C4： C5： ……=1 : 2： 4： 8： 16： ……根据二进制组合原理，4只电容有16种组合，即实现16种调节；5只 电容有32种组合，即实现32种调节调节开关采用真空开关（或大功率双向晶闸管）， 调节速度快。
电容器选用自愈式电容，额定电压为1000V七. 接地选线单元接地选线单元集成于控制器，选线线路最大为42路设有三种选线方法，即“有功 功率法”、“残流增量法”与“有功功率法+残流增量法”可由用户设定1. 有功率法：当系统发生单相接地故障时，接地线路的零序功率中包含有消弧线圈、接地变压器铜 损、铁损。
