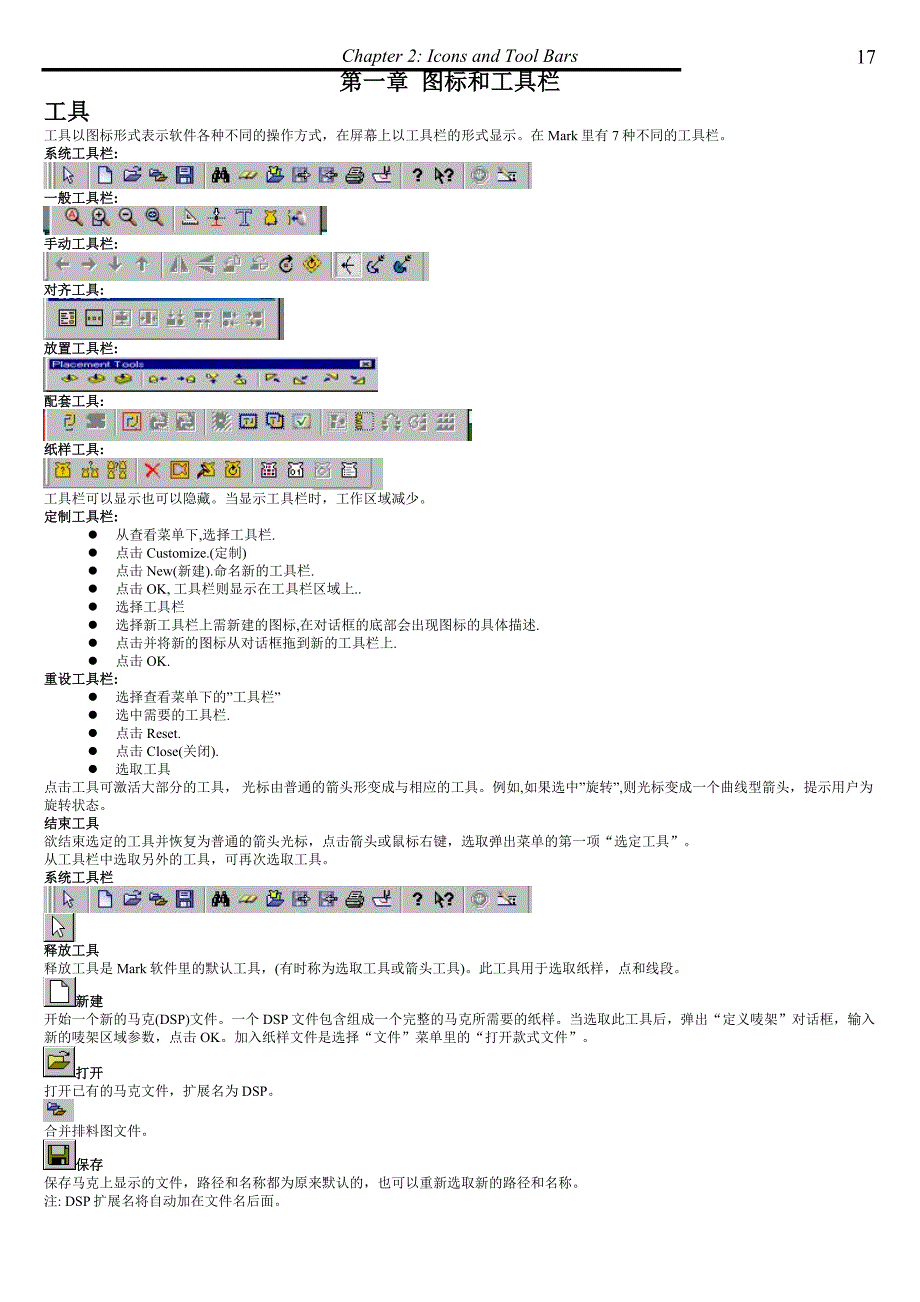

77Chapter 2: Icons and Tool Bars第一章 图标和工具栏工具工具以图标形式表示软件各种不同的操作方式，在屏幕上以工具栏的形式显示在Mark里有7种不同的工具栏系统工具栏:一般工具栏:手动工具栏:对齐工具:放置工具栏:配套工具:纸样工具:工具栏可以显示也可以隐藏当显示工具栏时，工作区域减少定制工具栏:l 从查看菜单下,选择工具栏.l 点击Customize.(定制)l 点击New(新建).命名新的工具栏. l 点击OK, 工具栏则显示在工具栏区域上..l 选择工具栏l 选择新工具栏上需新建的图标,在对话框的底部会出现图标的具体描述.l 点击并将新的图标从对话框拖到新的工具栏上.l 点击OK.重设工具栏:l 选择查看菜单下的”工具栏”l 选中需要的工具栏.l 点击Reset.l 点击 Close(关闭). l 选取工具点击工具可激活大部分的工具， 光标由普通的箭头形变成与相应的工具例如,如果选中”旋转”,则光标变成一个曲线型箭头，提示用户为旋转状态结束工具欲结束选定的工具并恢复为普通的箭头光标，点击箭头或鼠标右键，选取弹出菜单的第一项“选定工具”从工具栏中选取另外的工具，可再次选取工具。
系统工具栏释放工具释放工具是Mark软件里的默认工具，(有时称为选取工具或箭头工具)此工具用于选取纸样，点和线段新建开始一个新的马克(DSP)文件一个DSP文件包含组成一个完整的马克所需要的纸样当选取此工具后，弹出“定义唛架”对话框，输入新的唛架区域参数，点击OK加入纸样文件是选择“文件”菜单里的“打开款式文件”打开打开已有的马克文件，扩展名为DSP合并排料图文件保存保存马克上显示的文件，路径和名称都为原来默认的，也可以重新选取新的路径和名称注: DSP扩展名将自动加在文件名后面寻找及更新文件打开设计文件，即打开所需排料的文件输入CAD/CAM文件输出CAD/CAM文件打印激活打印对话框绘图使用绘图工具激活绘图对话框关于选择此工具可以获取软件版本的一些信息帮助工具使用帮会工具可获取任何软件的帮助信息停止自动套排当开始自动套排后，会显示一个时钟表明正在进行自动套排要停止自动套排，点击此图标此时，套排程序停止，剩下的纸样不显示在唛架上只有当当前纸样排好后，自动套排程序才会停止如果当前纸样很复杂，或纸样很多，则要停止排料会花点时间自动排料程序停止后，操作者可以改变纸样的性质，移动或放置新的纸样。
继续自动排料后，新的纸样特性会开始生效从“套排”菜单中选择“继续”可重新开始排料重画唛架刷新唛架区域一般工具栏查看所有纸样查看所有工作区域中的纸样缩放选取缩放工具放大某区域放大率取决于当前windows中的设置 点击缩放工具点击并在需放大的区域拖动正方形还原将放大的区域恢复至以前的比率查看整个唛架安合适的比率显示整个唛架区域里的纸样撤消使用撤消工具改变最新对马克文件的修改可以连续选取20次，直到将文件添加到唛架区域重做重做最新一次的操作测量测量任两点之间的距离可以是水平的，垂直的或呈斜线的两点点击开始测量的地方并拖动至结束处X和Y方向上的距离，以及整个线段的长都在屏幕底端的状态栏里显示扼位用于添加，删除，编辑钮位或扼位添加扼位：l 点击扼位工具l 点击纸样上需要添加扼位处，弹出“编辑扼位”对话框l 选择扼位属性l 点击OK.删除扼位l 单击扼位工具l 点击欲删除的扼位，弹出“编辑扼位”对话框l 点击删除编辑扼位l 单击扼位工具l 点击欲编辑的扼位，弹出“编辑扼位”对话框l 选择需要的扼位属性l 点击OK编辑扼位对话框（图2-1）扼位类型总共有6种扼位类型 T型和 I型扼位可以切割模式当使用切割机时，操作者可以确定对于扼位的操作，如，描画，剪切等。
由输出设备所决定，各个属性有所不同有的机器可以用不同的工具生成一个扼位：笔，刀或钻孔工具不同的机器上，刀有所不同每种机器都有其自身的优势和局限相关角可在此设定扼位的角度深度设定扼位的深度宽度 改变扼位的宽度，通常是深度的两倍条纹调整方法此命令用于使条格面料和扼位匹配更多信息，参考“菜单”栏说明停止操作如果系统和切割机连接，此选项可在其开始切割扼位前要求确认文本文本工具可改变纸样描述信息的位置，尺寸和角度纸样描述信息由“选项”菜单决定也可以用文本工具在纸样上添加或编辑内部文本编辑文本信息l 点击文本工具l 点击文本编辑的纸样,弹出文本工具对话框内部文本对话框：（图2-2）文本编辑文本参数：字符大小和选定文本的基本角可以在此改变默认的文本文字和纸样描述文字字体分别是1 cm和 1 mm在“纸样”菜单下的整体信息里可以改变纸样描述文字应用到所有尺码：选择此项，文本可以添加到所有尺码反之，则只能添加到选定尺码显示切割/绘图顺序在唛架空白区域双击鼠标右键可以激活或不激活此选项 （图2-3）调整左边此选项可将纸样放置在左边空白区域而不用手工拖动。
此选项用在诸如旋转，镜像等命令前点击此工具，再点击纸样，按住鼠标左键，使向左滑动手动工具栏左移(Alt+4)将选定纸样左移直至另一纸样轮廓注：选定纸样每次可移动10个象素右移(Alt+6)将选定纸样右移直至另一纸样轮廓下移 (Alt+2)将选定纸样下移直至另一纸样轮廓上移 (Alt+8)将选定纸样上移直至另一纸样轮廓沿Y轴翻转使纸样在唛架上沿Y轴翻转，如果在纸样信息里设定的是一个方向，则不能沿Y轴翻转沿X轴翻转使纸样在唛架上沿X轴翻转90度翻转选定纸样每次逆时针旋转90度180度翻转选定纸样每次逆时针旋转180度绕中心旋转选定纸样绕纸样中心旋转如果选取了“选项”菜单里的“旋转后围绕”，纸样会与最近的90度角对齐l 点击“绕中心旋转图标”l 鼠标单击欲旋转的纸样的中心，或其他中心纸样即绕此点旋转旋转纸样绕鼠标点击处的点旋转纸样l 点击“旋转纸样”工具l 点击纸样上欲旋转的中点，纸样绕选定点旋转调整将纸样放置在唛架上空白区域调整至临近纸样或唛架边缘：l 点击“调整”工具调整”工具会一直处于激活状态，直至选取“调整旋转”或“插入到洞口”工具) 贴士: To select multiple pieces, click and drag a box around the desired pieces, or click on the first piece and press and hold the Shift key to add additional pieces to the group.l 拖动鼠标至需要放置纸样处。
l 纸样 即移动到相应位置调整旋转此工具与“调整”工具类似,都是使唛架排列更紧密如果选中“选项”菜单里的“限制旋转”工具，则需要在纸样信息对话框中设定旋转限制纸样的尺寸，位置和纸样数目都会影响纸样排列的时间点击“调整旋转”工具在欲调整的纸样上点击并拖动鼠标将鼠标拖动至需要放置纸样处 （图2-4）如图：袖片将从A点移动到B点插入到洞口此命令与“调整旋转”工具类似，跳过其他纸样并旋转选定纸样使唛架排列更紧密点击“插入到洞口”工具在欲移动的纸样上点击并拖动鼠标至放置纸样处如图：袖片将从A点移动到B点 （ 图2-5）第二章 文件文件菜单内包含了许多命令，可以打开，保存，输入，输出文件等大部分的文件输出，输入工作可以在这里完成新建(Ctrl+N)此命令重设屏幕，清空当前纸样，创建新的马克文件打开 (Ctrl + O)打开保存过的马克问文件（ DSP文件）马克文件通常都是款式文件(DSN) , 来自PDS或放码程序某些其他CAD/CAM 系统的文件也可以打开合并几个唛架使两个马克文件排列在唛架上，每个唛架的侧边相临（这是默认的模式）。
要选择合并唛架，选择“选项”菜单下的“参数”下的“垂直联合唛架Ü 注:如果两个马克文件的宽度和层数不一致，则软件按下述方式操作： Mark将选取两者中最宽的Mark将选取当前文件层数 (而非当前加载马克文件层数)合并款式文件:选择“合并款式文件”打开一个款式文件点击OK，选择的文件即添加到打开的款式文件后历史历史命令让操作者保存一些马克文件信息，它可以按时间记录操作者对文件的改动有两个选项，一个是使操作者在文件上添加文本描述，另一个是让操作者建立文件列表， 以便日后可以查询设计中的某些步骤选择“历史”，并点击“在关闭时自动保存历史”点击“关闭”退出此对话框这样每次保存时，会弹出“保存历史”对话框可以在此对话框里输入文字保存历史：保存文件时弹出“保存历史”对话框自动显示日期和操作者名输入文字点击OK任何时候都可以点击“历史”，查看记录打开款式文件“打开款式文件”可用于创建一个新的排料文件（马克文件），也可以添加或合并几个款式文件选取“文件”菜单下的“打开款式文件”选取需要显示的纸样轮廓点击“浏览”，打开款式文件弹出唛架顺序对话框Ü 注：只有当Windows 剪贴板上有款式文件时，“粘贴”命令才可用。
在“缝料”里输入面料类型如必要，输入每个尺码的套数点击“纸样信息”按钮，显示纸样参数如果排料完成后,对衣片有新的修改,不需要重新打开文件进行排料,操作如下:首先要在制版系统中修改衣片并保存,然后打开排料系统点击“浏览”，打开款式文件弹出唛架顺序对话框选中新的文件,点击”更新设计文件”菜单就完成了.如图所示:这是原先排好的排料图 这是修改好衣片的排料图:这样修改的前片就被替换了,而排料的位置没有改变纸样信息栏:面料输入选定款式文件的面料类型只有纸样本来就定义有面料类型，才可显示在马克中的纸样信息栏如果面料类型中不输入任何值，则弹出对话框“顺序缝料类型缺损”，选择确定，则默认为0，所有面料都可以加在款式文件上 纸样名纸样信息中的所有信息都与PDS里的纸样信息一致点击欲编辑的纸样名，下面的预览框则显示选中纸样若在排料时改变某纸样属性，则只有排料文件发生改变要保证纸样属性的一致，建议在PDS里改变纸样 号码用于定义一系列序列号，也可能是一个号码，让操作者了解纸样的类型 描述描述里包括纸样名，或纸样说明 量排料时每个款式文件的套数，在排料时，这里的数量会逐渐减少直到纸样排满工作区域如果数量为零，则套排程序不能读取文件。
从Excel中输入从Excel中输入相关纸样数据。
