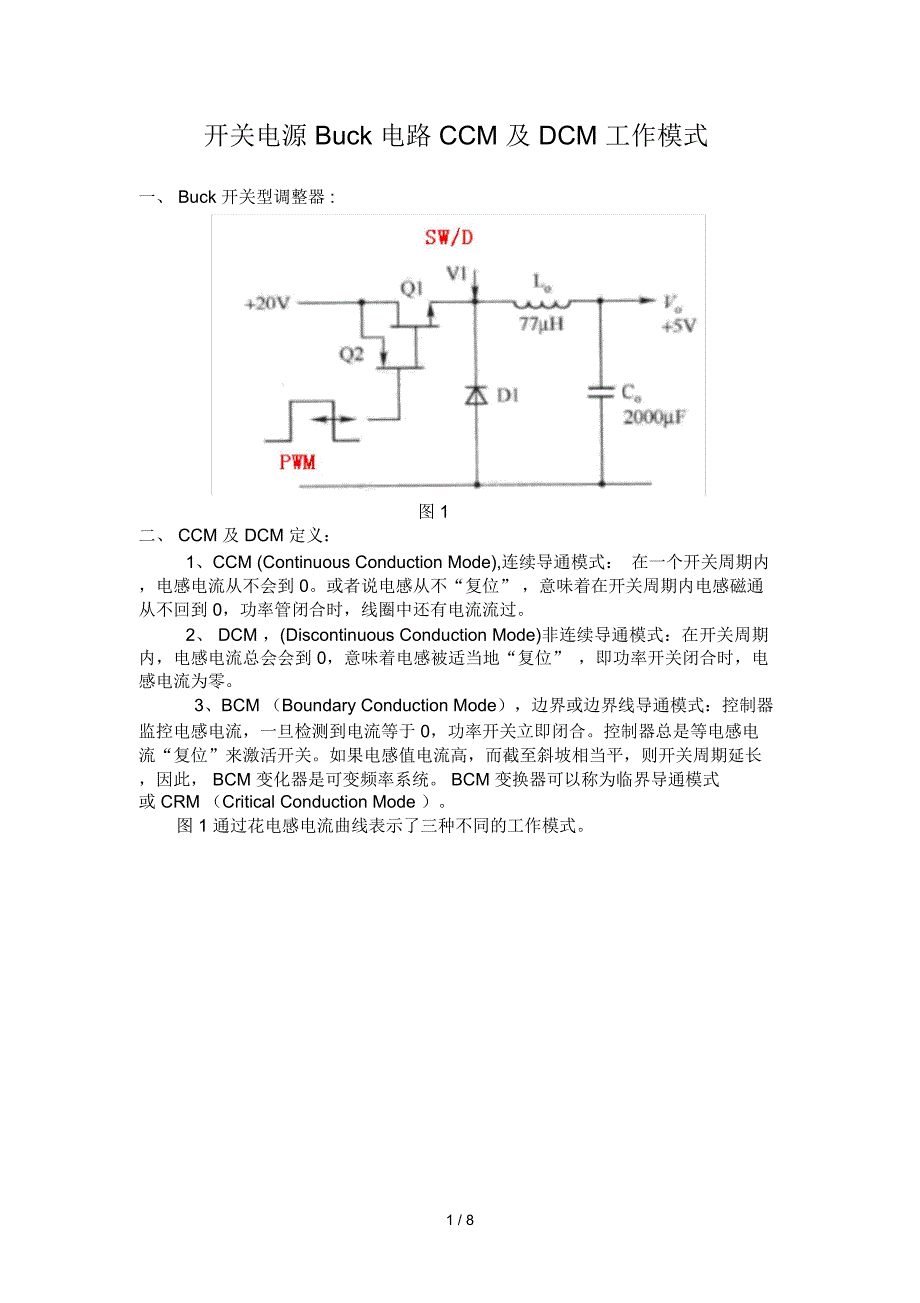

开关电源 Buck 电路 CCM 及 DCM 工作模式一、 Buck 开关型调整器 :图 1二、 CCM 及 DCM 定义：1、CCM (Continuous Conduction Mode),连续导通模式： 在一个开关周期内，电感电流从不会到 0或者说电感从不“复位” ，意味着在开关周期内电感磁通从不回到 0，功率管闭合时，线圈中还有电流流过2、 DCM ，(Discontinuous Conduction Mode)非连续导通模式：在开关周期内，电感电流总会会到 0，意味着电感被适当地“复位” ，即功率开关闭合时，电感电流为零3、BCM （Boundary Conduction Mode），边界或边界线导通模式：控制器监控电感电流，一旦检测到电流等于 0，功率开关立即闭合控制器总是等电感电流“复位”来激活开关如果电感值电流高，而截至斜坡相当平，则开关周期延长，因此， BCM 变化器是可变频率系统 BCM 变换器可以称为临界导通模式或 CRM （Critical Conduction Mode ）图 1 通过花电感电流曲线表示了三种不同的工作模式1 / 8图 2 电感工作的三种模式电流斜坡的中点幅值等于直流输出电流 I o 的平均值 ，峰值电流 Ip 与谷值电流 IV 之差为纹波电流 。
三、 CCM 工作模式及特点根据 CCM 定义，测试出降压变换器工作于连续模式下的波形，如下图 3 所示图 3波形 1 表示 PWM 图形，将开关触发成导通和截止当开关 SW 导通时，公共点 SW/D 上的电压为 Vin 相反，当开关断开时， 公共点 SW/D 电压将摆到负，此时电感电流对二极管 D 提供偏置电流，出现负降压——续流作用波形 3 描述了电感两端电压的变化 在平衡点，电感 L 两端的平均电压为 0，及 S1+S2=0S1 面积对应于开关导通时电压与时间的乘积， S2 面积对应于开关关断时电压与时间的乘积 S1 简单地用矩形高度（ Vin - Vout ）乘以 D Tsw ，而 S2 也是矩形高度 - Vout t 乘以（1-D）Tsw 如果对 S1 和 S2 求和，然后再整个周期 Tsw 内平均，得到（ D（ Vin - Vout ） Tsw - Vout （1-D） Tsw ） / Tsw =0化简上式可以到 CCM 的降压 DC 传递函数：Vout = D Vin =M Vin 或 M= Vout / Vin从上式可以看到 Vout 是随 D(占空比 )变化的理想情况下，传递特性独立于输出负载。
但是书上说这种描述， 并不十分精确， 具体的待我认真看了再告诉大家其实我们再看上面最后一个波形，在开关的闭合的时候， SW/D 点电流波形有个很大的尖峰，我自己有测的是电压波形， 用电压芯片 ACT4065 及 ACT4065A,2 / 8如图 4、图 5 所示，具体原因有以下两个方面图4 图5第一、因为在开关闭合，将 Vin 作用到二极管的阴极，突然中断了二极管的导通周期对于 PN 二极管，首先需要将正向导通时 PN 结变回到电中性时的 PN 结，移去所有的少数载流子 二极管除去所有的注入电荷需要一定的时间才能恢复到它的断开状态，在完全恢复之前，它呈现短路行为对于肖特基二极管，有金属半导体硅结，它没有恢复效应，然而，有很大的 寄生电容，也有结电容 当二极管导通，一旦放电， SW 很快通过放电电容作用电压 Vin ，产生电流尖峰 所以减缓闭合开关 SW 时间将会有助于降低尖峰电流第二、与电流形状有关 从图像中可以看到输出纹波 （电容电流波形） 很小输出纹波很平滑，“无脉冲”意味着输出电流信号能很好地为后续电路所接受，即电源中污染较小另外，输入电流不仅有尖峰，而且看上去像方波如果电感L 的值趋于无穷大，输入电流的波形就是实实在在的方波。
因此，该电流是“脉动”电流，包含大量的污染分量，比一般的正弦形状的电流更难滤波方波 : 由正弦波的奇次諧波組成 , 也就是由正弦 1,3,5,7...n 等頻率組成对于开关关断的瞬间也有尖峰产生， 我觉得应该也是与二极管及 SW 脚的寄生电容及结电容有关通过以上可以总结出 CCM 降压变化器的特点：1、D 限定在小于 1，降压变换器的输出电压始终小于输入电压；2、如果忽略各种欧姆损耗， 变换系数 M 与负载电流无关；3、通过变化占空比 D，可以控制输出电压；4、降压变换器工作于 CCM ，会带来附加损耗 因为续流二极管反向恢复电荷需要时间来消耗，这对于功率开关管而言，是附加的损耗负担；5、输出没有 脉冲纹波 ，但是有脉冲输入电流四、 DCM 工作模式及相关特点开关器件在负载电流较大的时都是工作 CCM 模式，但当随着负载电流下降，纹波电流将整体下降，如图 2 所示，当负载电流减小到谐波峰峰值一半时，即 I o =（ I p - I v ） /2,斜坡的最低点正好降到零，在这个最低点，电感电流为零，电感储能为零如果电感负载电流进一步减小，电感将进入 DCM 工作模式，电压3 / 8和电流波形将发生很大的变化如下图 6 所示，以及传递函数将发生很大的变化。
图 6从波形 4，可以看到电感电流下降到 0，引起续流二极管截止 如果出现此情况，电感左端开路理论上，电感左端的电压应该回到 Vout ，因为电感 L 不再有电流，不产生振荡 但是由于周围存在很多寄生电容， 如二极管和 SW 的寄生电容，形成了振荡回路如曲线 2 和曲线 3，出现正弦信号，并在几个周期后消失，这与 电阻阻尼有关 但是在实际测试中可能还是有差别的，比如我在 ACT4065A 测试中，测试 SW/D 的波形，振荡却在中间，如下图 7 所示，供应商工程师说这是在 DCM 模式，但是我没找到相关资料进行验证图 7Buck 变压器在整个负载范围内都将输出电压控制在一个定值， 即使电感进4 / 8入不连续工作模式 因此很容易会让我们产生误区， 认为电感进入不连续工作模式对电路工作没有影响 实际上，整个电路的传递函数已经发生变化， 控制环路必须适应这种变化对于 Buck 调整器，电感进入不连续工作模式也没什么问题 在进入不连续模式之前，直流输出电压 Vout = Vin Ton /T注意到此公式与负载电流参数无关，所以当负载变化的时，不需调节占空比 D,输出电压仍保持恒定实际上，当输出电流变化时，导通时间也会稍微变化，因为 Q1 的导通压降和电感电阻随着电流的变化而略有变化，这需要 Ton 做出适当的调整。
进入 DCM 工作后，传递函数将发生改变， CCM 的传递函数将不再适用，开关管的导通时间将随着直流输出电流的减小而减小 下面是 DCM 工作模式下的传递函数，占空比与负载电流有关，即Vin ? 2D或 M=2DVout=DD 2(8L / RT)DD2(8L / RT)因为控制环路要控制输出电压恒定，负载电阻 R 与负载电流成反比关系假设 Vout，Vin 、L 、T、恒定，为了控制电压恒定，占空比必须随着负载电流的变化而变化在临界转换电流处，传递函数从 CCM 转变为 DCM 工作 CCM 时，占空比保持恒定，不随负载电流而改变；工作于 DCM 时，占空比随负载电流减小而改变通过以上可以总结出 DCM 降压变换器的特点：1、M 依赖于负载电流；2、对于想通的占空比， DCM 下的传递系数 M 比 CCM 大在负载电流低工作于深度 DCM,M 容易达到 1五、 Buck 调整器电感选择：为了减小进入断续模式时的临界输出负载电流，我们可以通过加大电感量L,以降低临界输出负载电流使电路在期望的负载电流范围内工作连续模式一般，电感的选择应保证直流输出电流为最小规定电流 （通常为额定负载电流的 10%，0.1 I on ，其中 I on 是额定输出电流并等于电感电流斜坡的中间值）时，电感也保持连续。
电感电流斜坡为 dI= I p - Iv ，如图 2 所示当电流等于电感电流斜坡峰峰值一般时，真好是为临界状态，即即将进入不连续工作模式，则I O (min）=0.10.1Ion= ( I p - Iv )/2,或 I p - I v =dI=0.2 I I on而且所以LdI= VL TON /L=( Vin - Vout ) TON /L( Vin -Vout ) Ton ( Vin -Vout ) TondI 0.2I on5 / 8因为 Vin 及 I on 是额定值，所以L 5( Vin -Vout ) V OTVin I on在实际设计中，因为电感电流在 I on 的± 10%范围内波动，电感的设计应该保证它在直流电流为 1.1 I on 时仍保持不明显饱和，因为电感工作在饱和状态，感抗将急剧下降，直至失去电感作用，造成电路工作异常比如采用 ACT4065A 电源芯片，输入电压为 18V,输出电压为 12.49V,开关周期大约为 4.77 10-6 S（ 5us）， 额定负载为 300mA,按以上公式，电感量应为：L5 (18-12.49)12.49 4.77 10-6333 10 6303uH180.3按理论计算我们应该用 303uH, 但实际中我们只用 68uH, 一部分跟成本有关， 也跟我产品本身特点有关，空间要小，如果大电感根本就放不下，实际上个人觉得，够用就行。
以下是在测试 ACT4065A 时，关于输出负载电流临界值随电感量变化的一些波形：1）、L1=27uH,Uo=12.51V通过改变负载电流大小，观察输出波形，在 L1=27uH 时，负载电流逐渐加大时振荡波形宽度减小，达到 100mA 时，波形在关。
