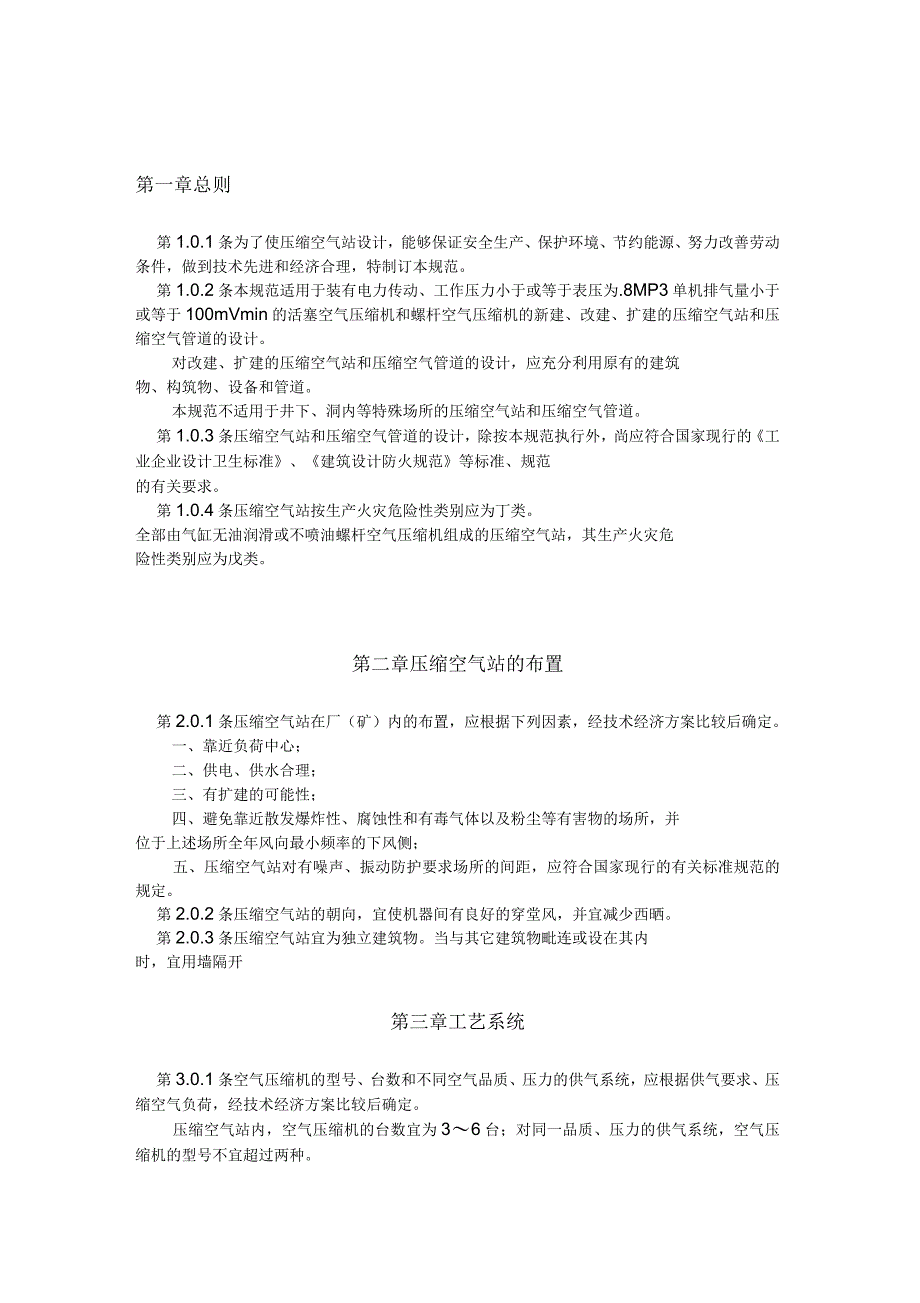

第一章总则第1.0.1条为了使压缩空气站设计，能够保证安全生产、保护环境、节约能源、努力改善劳动条件，做到技术先进和经济合理，特制订本规范第1.0.2条本规范适用于装有电力传动、工作压力小于或等于表压为.8MP3单机排气量小于或等于100mVmin的活塞空气压缩机和螺杆空气压缩机的新建、改建、扩建的压缩空气站和压缩空气管道的设计对改建、扩建的压缩空气站和压缩空气管道的设计，应充分利用原有的建筑物、构筑物、设备和管道本规范不适用于井下、洞内等特殊场所的压缩空气站和压缩空气管道第1.0.3条压缩空气站和压缩空气管道的设计，除按本规范执行外，尚应符合国家现行的《工业企业设计卫生标准》、《建筑设计防火规范》等标准、规范的有关要求第1.0.4条压缩空气站按生产火灾危险性类别应为丁类全部由气缸无油润滑或不喷油螺杆空气压缩机组成的压缩空气站，其生产火灾危险性类别应为戊类第二章压缩空气站的布置第2.0.1条压缩空气站在厂（矿）内的布置，应根据下列因素，经技术经济方案比较后确定一、靠近负荷中心；二、供电、供水合理；三、有扩建的可能性；四、避免靠近散发爆炸性、腐蚀性和有毒气体以及粉尘等有害物的场所，并位于上述场所全年风向最小频率的下风侧；五、压缩空气站对有噪声、振动防护要求场所的间距，应符合国家现行的有关标准规范的规定。
第2.0.2条压缩空气站的朝向，宜使机器间有良好的穿堂风，并宜减少西晒第2.0.3条压缩空气站宜为独立建筑物当与其它建筑物毗连或设在其内时，宜用墙隔开第三章工艺系统第3.0.1条空气压缩机的型号、台数和不同空气品质、压力的供气系统，应根据供气要求、压缩空气负荷，经技术经济方案比较后确定压缩空气站内，空气压缩机的台数宜为3〜6台；对同一品质、压力的供气系统，空气压缩机的型号不宜超过两种第3.0.2条压缩空气站的备用容量，根据负荷及系统情况，应符合下列要求：一、当最大机组检修时，其余机组的排气量，除通过调配措施可允许减少供气外，应保证全厂（矿）生产所需气量；二、当经调配仍不能保证生产所需气量而需设备用机组时，等于或少于5台空气压缩机组的供气系统，可增加一台作为备用；三、对于具有联通管网的分散压缩空气站，具备用容量，应统一设置；四、两个压力的供气系统，宜用较高压力系统的机组作为低压系统的备用机组；五、对有油、无油两种机型的站房，宜采用无油空气压缩机组作为备用第3.0.3条根据压缩空气站所在环境的尘埃条件，空气压缩机的吸气系统，必须设置相应有效的过滤器或过滤装置第3.0.4条空气压缩机吸气系统的吸气口，宜装设在室外，并应有防雨措施。
炎热地区，螺杆空气压缩机和小于或等于10m3/min的活塞空气压缩机的吸气口可设在室内第3.0.5条活塞空气压缩机的排气口与储气罐之间，应设后冷却器各空气压缩机，不宜共用后冷却器和储气罐第3.0.6条冷冻式、无热再生和加热再生吸附式等空气干燥装置的选择，应根据供气系统和用户对空气干燥程度及处理空气量的要求，经技术经济比较后确当用户要求干燥压缩空气不能中断时，应选用不少于两套空气干燥装置，具中一套为备用第3.0.7条当采用无热再生吸附式空气干燥装置时，宜选用无油润滑空气压缩机；当采用有油润滑空气压缩机时，在进入吸附式空气干燥装置前，必须对压缩空气采取有效的除油措施第3.0.8条当用户对压缩空气含尘粒径有要求时应在空气干燥装置后，或无空气干燥装置的应在储气罐后，设置相应精度的过滤器；当用气点要求供应尘粒小于0.5pm的压缩空气时，应在用气设备处设高精度过滤器除要求不能中断供气的用户外，可不设备用压缩空气过滤器第3.0.9加热再生吸附式空气干燥装置的热源的选择，应确保再生效果，方便维护管理，节约能源当以蒸汽为热源时，其温度应满足吸附剂再生温度要求第3.0.10条空气干燃装置宜设在储气罐之后进入吸附式空气干燥装置的压缩空气温度，不得超过40第3.0.11条活塞空气压缩机与储气罐之间，宜装止回阀。
在压缩机与止回阀之间，应设置放散管放散管上宜设消声器活塞空气压缩机与储气罐之间，不宜装切断阀门如装设时，在压缩机与切断阀门之间，必须装设安全阀储气罐上必须装设安全阀安全阀的选择，应符合国家现行的《压力容器安全监察规程》的有关规定储气罐与供气总管之间，应装设切断阀门第3.0.12条成套组装的喷油螺杆空气压缩机组，其最小压力阀出口与供气总管之间，宜装后冷却器，且应装设切断阀；在最小压力阀与切断阀门之间宜装设放散管非成套组装的无油螺杆空气压缩机的机壳出口处，必须装止回阀止回阀与供气总管之间，应装设切断阀门止回阀与切断闸门之间，必须装设安全阀，并宜装设放散管第3.0.13条空气干燥装置和过滤器的出口，应设分析取样阀第3.0.14条空气压缩机的吸气、排气管道布置，应减少管道振动对建筑物的影响空气压缩机至后冷却器之间的管道，应方便拆卸，清除积炭排气管道应考虑热补偿在寒冷地区，室外地面上的排油水管道，应采取防冻措施第3.0.15条压缩空气站应按国家现行的《工业企业噪声控制设计规范》和《城市区域环境噪声标准》等要求，在空气压缩机组、管道及其建筑物上采取隔声、消声和吸声等降低噪声的措施，可设置隔声值班室、吸气消声器等。
第3.0.16条压缩空气站应装设废油收集装置废水的排放，必须符合国家现行的有关标准、规范的规定第四章压缩空气站的组成和设备布置第4.0.1条压缩空气站除机器间外，宜设置辅助问，其组成和面积应在充分利用所在企业的协作条件的前提下，根据压缩空气站的规模、机修体制和操作管理等需要确定第4.0.2条机器间内设备和辅助间的布置，以及与机器间毗连的其它建筑物的布置，不宜影响机器间的自然通风和采光第4.0.3条储气罐应布置在室外，并宜位于机器间的北面立式储气罐与机器间外墙的净距，不应影响采光和通风，并不宜小于1.0m注：当无油润滑空气压缩机的储气罐室外布置有困难时，可布置在室内第4.0.4条炎热地区的机器间内，宜对设备和管道采取减少热量散发的措施第4.0.5条机器间内的空气压缩机组，宜单排布置机器间通道的宽度，应根据设备操作、拆装和运输的需要确定，其净距不宜小于表4.0.5的规定第4.0.6条空气干燥装置设在压缩空气站内时，宣布置在靠近辅助间的一端第4.0.7条压缩空气站内，当需设置专门的检修场地时，其面积不宜大于一台最大空气压缩机占地和运行所需的面积第4.0.8条单机排气量等于或大于20n3/min且总安装容量等于或大于60n3/min的压缩空气站，宜设检修用起重设备，具起重能力，应按空气压缩机组的最重部件确定。
第4.0.9条空气压缩机组的联轴器和皮带传动装置部分，必须装设安全防护设施第4.0.10条当空气压缩机的立式气缸盖高出地面3m时，机器的主要通道单排布置双排布置1.51.5I2.02.0空气压缩机组之间或空气压缩机与辅助设备之间的通道1.01.52.0空气压缩机组与墙之间的通道0.81.21.5注：①本表适用于活塞空气压缩机，螺杆空气压缩机按产品情况确定②当必须在空气压缩机组与墙之间的通道上拆装空气压缩机的活塞杆与十字头连接的螺母零部件时，表中1.5的数值应适当加大③设备布置时，除保证检修时能抽出气缸中的活塞部件、冷却器中的芯子和电动机的转子或定子外，并宜有不小于0.5m的余量如表4.0.5中所列的间距值或按注②加大后的间距值不能满足此要求时，应加大④干燥装置操作维护用通道不宜小于1.5mo应设置移动的或可拆卸的维修平台和扶梯吸气过滤器，应装在便于维修之处必要时，应设置平台和扶梯维修平台和同步电动机地坑的周围，应设置防护栏杆栏杆的下部应设防护网或板压缩空气站内的地沟，应能排除积水，并应铺设盖板第五章建筑第5.0.1条压缩空气站机器间的高度，应符合设备拆装起吊和通风的要求，其净高不宜低于4m在炎热地区，机器间跨度大于9m时，应设天窗。
第5.0.2条机器间通向室外的门，应保证安全疏散、便于设备出入和操作管理第5.0.3条机器间宜采用混凝土地面，具表面应抹平压光墙的内表面应抹灰刷白第5.0.4条有扩建可能的机器间的发展端，宜预先设置屋架第5.0.5条隔声值班室应设观察窗，其窗台标高不宜高于0.8m第六章电气、热工测量仪表和保护装置第6.0.1条压缩空气站的用电负荷等级，应根据压缩空气用户用气重要程度，按国家现行的《工业与民用供电系统设计规范》的负荷分级规定执行除中断压缩空气会造成较大损失者外，宜为三级负荷第6.0.2条压缩空气站内，一般使用的手提灯，其电压不应超过36V;但在储气罐内或在空气压缩机的金属平台上使用的手提灯，其电压不得超过12Vo第6.0.3条在设有总机的工业企业，具压缩空气站的隔声值班室内应装设分机第6.0.4条压缩空气站内应装设压缩空气流量计可按供气系统装设，也可每台机组装设第6.0.5条压缩空气站内的热工测量仪表和保护装置，应按表6.0.5的规定装设压缩空气站的热工测量仪表和保护装置表6.0.5名称及用途空气压缩机排气量qgsrin)d
mVnfinJ名秣及用建Q<1GQ2空气压缩机传动机构润滑油温度ffi装空气干燥装置进气温度fi装温空气干爆装置撵气温度g萩加再生吸附式空气干燥装置加应装度热器温度机虻正工吸附匚三陶装W再应装计空气进气温度加热再生唳附式空气干燥装置再&装生气排气温度吸气过滤器的压差计一级气缸排气压力应装二缓V缸排气压力应装储气椎与压0装空气压缩机同组冷却木进水口〔阀血装后）水压空气压缩机传动机构油滑油压力应装空气干燥装置进气压力应装空气干燥装置排气压力E藕空气过滤器进与压力回装空气过滤器排气压力应装空气压缩机组旁紧急停车按钮应装底装应装一级气缸排气温度过高声光信号宜装应装二绽1缸排M温度过高声光信号宣装应装续表6.0.5压力表保护装置名称及用途空气压缩机排气量Q3以的㈤Q
