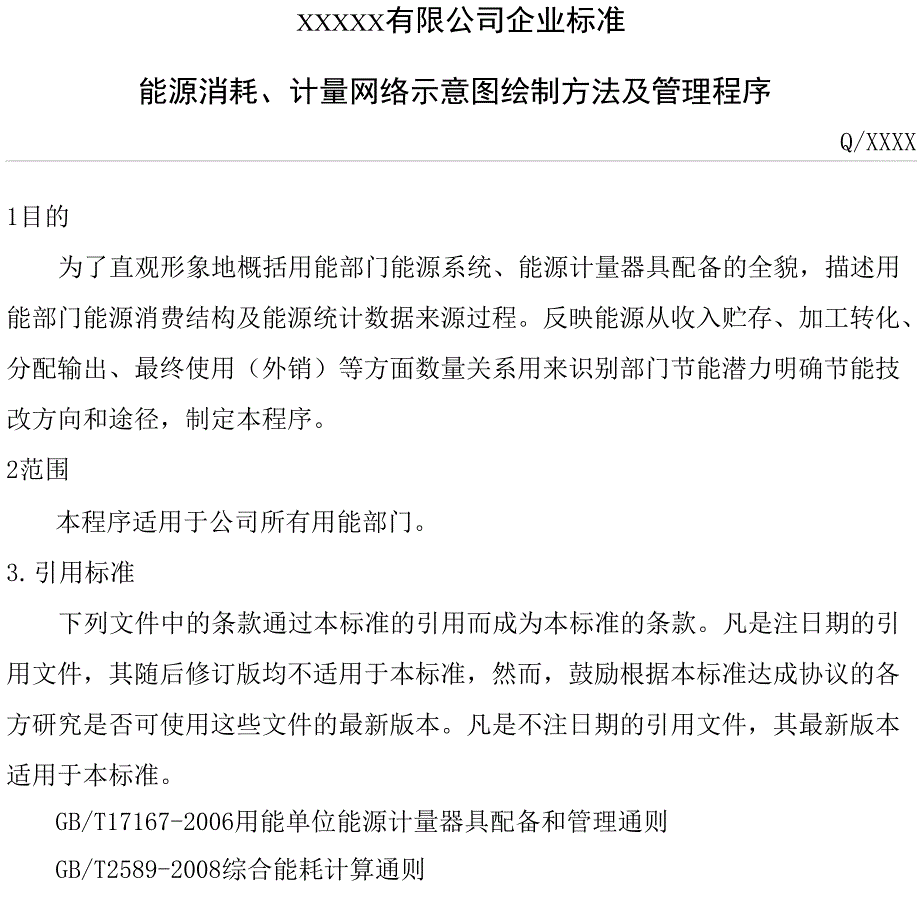

XXXXX有限公司企业标准能源消耗、计量网络示意图绘制方法及管理程序Q/XXXX1目的为了直观形象地概括用能部门能源系统、能源计量器具配备的全貌，描述用 能部门能源消费结构及能源统计数据来源过程反映能源从收入贮存、加工转化、 分配输出、最终使用（外销）等方面数量关系用来识别部门节能潜力明确节能技 改方向和途径，制定本程序2范围本程序适用于公司所有用能部门3. 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引 用文件，其随后修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各 方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本 适用于本标准GB/T17167-2006用能单位能源计量器具配备和管理通则GB/T2589-2008综合能耗计算通则GB/T16614-1996企业能量平衡统计方法GB/T4457. 2-2003技术制图图样画法指引线和基准线的基本规定GB/T4457. 4-2002机械制图图样画法图线Q/XXX《保留的成文信息控制程序》Q/XXX《能源计量设备配备管理程序》Q/XXX《主要耗能设备管理程序》［4职责4. 1生产供应中心负责公司总能源消耗、计量网络示意图绘制及管理。
4. 2公司各用能部门负责本部门能源消耗、计量网络示意图的绘制及管理5能源消耗、计量网络示意图绘制原则2019-09-01 发布2019-10-01 实施5.1公司各用能部门能源消耗、计量网络示意图绘制原则5. 1.1能源消耗、计量网络示意图由图形、数据及必要的文字构成5. 1.2能源消耗、计量网络示意图要求以CAD软件或office办公软件绘制CAD 绘制网络图中的字体、图线应符合GB/T4457. 2及GB/T4457. 4的规定；office 办公软件绘制网络图中字体、图线参照附录A的规定5.1.3公司各用能部门及部门内用能设备（单元）符合下述要求的必须在网络图 中明确图示能耗量、能源流向及计量器具的配置状况，计量器具名称代码详见附 录Boa） 公司各用能部门按照《能源计量设备配备管理程序》（DECL. DM0416）配备计量 器具，具有有效数据记录b） 部门内用能设备（单元）符合《主要耗能设备管理程序》（DECL. DM0427）能源 消耗限额，具有有效数据记录6绘制方法6. 1能源消耗、计量网络示意图把部门的能源系统从左至右依次划分为收入贮存、 加工转化、分配输送和最终使用四个环节（详见附录C\D）O6. 1. 1购入贮存环节的各种能源用圆形图表示，图内注明介质名称及实际购入量。
6. 1. 2加工转化环节中的用能单元用矩形图表示，图内注明加工转化单元名称6. 1.3最终使用环节中重点使用设备（单元）用红色双线圆角矩形图表示，图内 依次从左至右注明重点设备（单元）名称、主要用介质、功率其它使用设备（单 元）用单线圆角矩形图表示，图内注明设备（单元）名称6. 1.4巳配备计量器具检测点以实线六边形图表示，未配备计量器具检测点以虚 线六边形图表示，图内注明计量器具名称代码及厂内计量合格编号或待配序号6. 2网路图中能源流动方向规定从左至右 6. 2. 1每个环节或单元，左边表示能源流入，右边表示能源流出其中能源线管 损失均分配至最终使用单元使其能源流入流出达到平衡6. 2. 2购入贮存环节的各种能源在圆形图右侧流入的箭头线表示购入，离开的左 侧箭头线表示外转供或期末库存，箭头上方数字表示购入、外转供或出入库存数 量和单位运行图右侧流出的箭头线上方数字表示供入能源具体消耗量，下方括 号内数字表示能源介质单位6. 3部门能源消耗、计量网络示意图如过程比较简单，可在一张图中绘制对较 复杂的能源流向和计量过程，要分张绘制，但要与上级网络图有链接6.4能源消耗、计量网络示意图的基础数据来源于部门各相关能耗统计报表及计 量器具台账。
6. 4. 1网络图中需标煤折算时应按GB/T2589规定计算,折标系数表详见附录E6. 4.2网路图中各类能源量显示为有计量器具计量的统计值6. 4. 3能源计量器具的配备依据GB/T17167标准及公司《能源计量设备配备管理 程序》(DECL. DM0416. R1)制度规定6. 5网络图中需标明统计期和计量单位，标注能源计量器具配备率能源计量器具配备率：Ns/?=rpllOO%R-一能源计量器具配备率，%Ns——能源计量器具实际的安装配备数量Ny 能源计量器具应需要量7能源消耗、计量网络示意图的管理7.1能源消耗、计量网络示意图分为签章版和电子版两种7.1.1签章版能源消耗、计量网络示意图绘制每年1月份进行，图中所示数据以 上年度1T2月数据计算，并由主管领导审核签章生成可作为能源相关信息看 板显示7.1.2电子版能源消耗、计量网络示意图及保存在计算机内的图纸，当图中信息 出现变化时，在次年度1月对示意图进行变更附加说明：本标准由生产供应中心提出提出本标准主要起草人：XXXX本标准代替标准的历次版本发布情况为:/Q/XXXX附录A图示符号图示图示说明要求• ・能源流向指示线性为1. 5磅箭头实线外供Okwh文字描述字体为宋体字号根据大小需 要调整1000 kwh/ 电力、 500kwh J能源购入起点说明：圆形内分 子为购入能源介质名称，分母 为购入介质数量圆形为粗0. 75磅椭圆图标/ zndb \ \ 3333 /以配备计量检测点:六边形内 分子为计量器具名称代码，分 母为厂内计量合格编号图形为粗0. 75磅实线六边形 \/器具类别、未配序号/、 !待配备计量检测点:六边形分 子为计量器具名称代码，分母 为待配序号图形为粗0. 75磅虚线六边形500 (kwh)“能源数据图示:分子为具体能 耗量，分母为介质单位（kwh、 n?等）。
插入公式中上下分子分母r 、离心空压机/电/300kwh\ /\ ,重点使用设备（单元）从左至 右依次为重点设备（单元）名 称/主要用介质/功率图形为0. 75磅红色双实线圆 角矩形f 、循环水泵群最终使用设备（单元）图形为0. 75磅单实线圆角矩 形制冷机组加工转化设备（单元）图形为0. 75磅实线矩形Q/XXXX附录B计量器具名称代码计量器 具类别电 表水 表孔板 流量计超声波 流量计涡街 流量计楔形 流量计电磁 流量 计|衡轨 道 衡台 秤代码DBSBKBLLJCSBLLJWJLLJXXLLJDCLLJDZQCHGDHTCQ/XXXXX附录C能源消耗、计量网络示意图（一）V 购入储存 iftl加工转换终端使用1000t kwh i变电站800电气系统 200150(ftwh •电梯设备 制冷机组150kwh (照明系统K 冷量购入1000m1000▼热量蒸汽20j tkwh1500采暖空调系统消防系统附录D能源消耗、计量网络示意图（二）购入贮存1=1|==|部门站房统计期2013 年消耗量1500tce动能费用100万元计量器具和备未配备0已配备2终端使用食堂 输送分配>!
