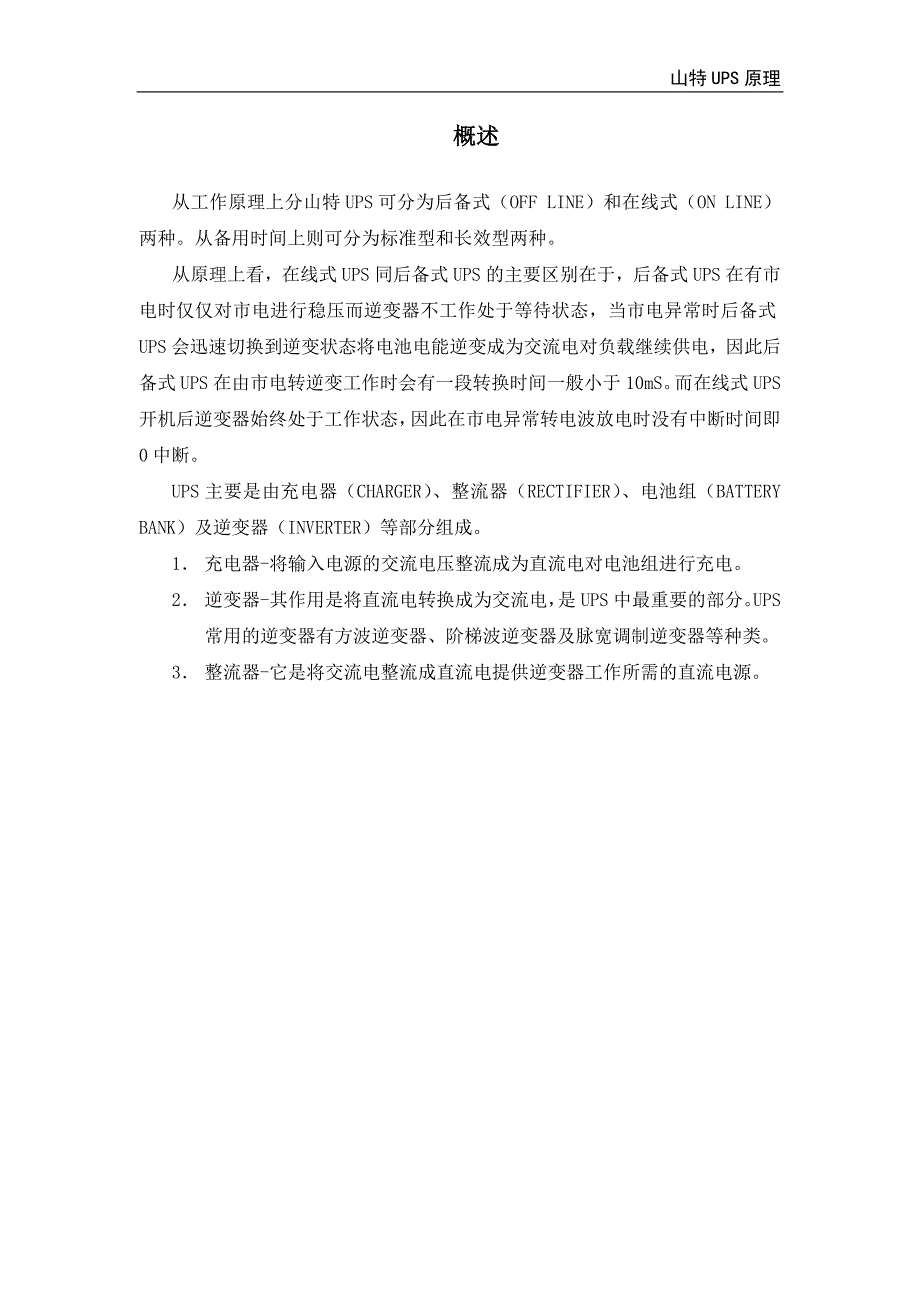

山特 UPS 原理概述概述从工作原理上分山特 UPS 可分为后备式（OFF LINE）和式（ON LINE）两种从备用时间上则可分为标准型和长效型两种从原理上看，式 UPS 同后备式 UPS 的主要区别在于，后备式 UPS 在有市电时仅仅对市电进行稳压而逆变器不工作处于等待状态，当市电异常时后备式 UPS 会迅速切换到逆变状态将电池电能逆变成为交流电对负载继续供电，因此后备式 UPS 在由市电转逆变工作时会有一段转换时间一般小于 10mS而式 UPS 开机后逆变器始终处于工作状态，因此在市电异常转电波放电时没有中断时间即 0 中断UPS 主要是由充电器（CHARGER） 、整流器（RECTIFIER） 、电池组（BATTERY BANK）及逆变器（INVERTER）等部分组成1． 充电器-将输入电源的交流电压整流成为直流电对电池组进行充电2． 逆变器-其作用是将直流电转换成为交流电，是 UPS 中最重要的部分UPS 常用的逆变器有方波逆变器、阶梯波逆变器及脉宽调制逆变器等种类3． 整流器-它是将交流电整流成直流电提供逆变器工作所需的直流电源山特 UPS 原理原理介绍原理介绍一． Micro800 系列1．8000 系列 M500W/M1000W 为后备式 UPS，其结构原理图如下：2．工作原理：在市电正常情况下，市电在 UPS 内部分作两路：一路经充电器给电池充电；另一路经 UPS 交流稳压器（通过输出继电器组调节）输出给负载用 AC，该 AC为正弦波。
在市电中断时，UPS 内部电池放电，经逆变器将直流电压转换成为交流电（方波）输出给负载在市电工作方式与电池供电方式转换过程中，有小于4mS 的转换时间二． 骑士系列（Kinght 系列）UPS1． K 系列分为 K500/K1000 后备式 UPS 以及 K750S/K1050S 后备长效型 UPS 具有效率高，体积小，外型美观，性能可靠等优点K500/K1000 的实际输出功率分别为 500VA（300W）和 100VA（600W） ，K750S/K1050S 的实际输出功率分别为 750VA 和 1050VA2． 结构原理图：AC I/P AC O/P交流输入充电器逆变器电池组交流输出交流稳压器交流稳压电路控制电路转换开关充电器逆变器电池山特 UPS 原理3．工作原理：A． K500/K1000 工作原理：输入市电不开机：充电器开始工作对电池进行充电，市电另一路经稳压器稳压后输出面板开机：有市电时 UPS 工作情况同上，但此时逆变器处于等待状态如市电中断 UPS 立即转逆变工作。
停电时 UPS 开机后转逆变工作，将电池电能转换成交流电提供负载使用B． K750S/K1050S 工作原理：K750S/K1050S 的工作原理与 K500/K1000 基本相同，但充电器采用推挽式的转换线路增加了充电电流这样用户可以通过不同的电池组合灵活的配置备用时间另外还增加了通讯接口用户可以通过监控软件对UPS 进行检测控制三． 1000 系列（Castle 城堡系列）UPS1000 系列 UPS 是山特最新研制的式 UPS，是对原 2000 系列 UPS 的改进一）C1K-C3K 工作原理：1． C1K-C3K 结构原理图：BYPASS输 入 输 出2． 工作原理：当市电正常时，电流一方面经由功率因素修正电路产生逆变工作所需的直功率因数 修正 AC/DC逆变器 DC-AC切换 开关充电器 AC-DC转换器 DC-DC山特 UPS 原理流电压 DC BUS（370V DC） ，再经逆变器将 DC BUS 电压转换为交流输出另一方面，市电经充电器的转换，产生直流电压（41.1VDC）对电池充电、 。
当市电中断时，将电池电压经转换器后提升为 400VDC 继续供逆变器工作，使输出不致中断二）C6K/C10K 及 3C10K-3C20K-3C20K 工作原理：1． 6K 结构原理图：I/P2． 工作原理：市电输入不开机，市电一路经可控硅整流线路产生 310V 电压经充电器（CHGR）产生 274VDC 电压对电池组进行充电，另一路经旁路静态转换开关（STS）输出在市电状态下开机， 市电经可控硅整流线路及功率因数修正（PFC）线路升压产生 345V 的 BUS 电压，BUS 电压一路经充电器（CHGR）产生 274VDC 电压对电池组进行充电，BUS 电压另一路经逆变器（INVERTER）逆变为交流电经 LC滤波产生 220VAC 的正弦交流电输出当市电中断时，电池电压立即经升压器（BOOST）产生 345V 的 BUS 电压供应逆变器，使输出电压不会中断四． 2000 系列 UPS2000 系列中，M1K 为一种结构，M2K、M3K、M6K 为另一种结构1． M1K（2052）1.1． 结构原理如下图所示：8YPASSL L 388U N N REALY G G STSO/P EMICNVT AC-DC 800STI/P EMII/P EMIINVERTERDC-ACCHGRBATREC.880ST.LOAD.IUN.山特 UPS 原理STK M1KUA UPS1.2． 工作原理：在市电正常时，市电分作两路：一路经整流器将 AC 变为 DC，再经过升压经过 PWM 控制的逆变器向负载提供 AC。
另一路市电经过充电器的转换，输出一稳定的直流电压（69VDC）给电池充电在市电中断情况下，电池开始放电电池电压经过转换器变为+ 145V 左右的直流电压，再经过升压器升至 360V 的直流电压继续供逆变器工作，使输出不致中断2． M2K（2072） ，M3K（2083）M2K、M3K、M6K UPS 结构一样（M6K 增加 S.T.S）2.1．结构原理图：8YPASSL L 388U N N G G REALY388USTK M2(3)KUA UPS2.2．工作原理：在市电正常时，电流一方面经过功率因素修正电路产生逆变器工作所小需的直流电压（380VDC）该直流电压经逆变器转换后向负载输出交流电；另一方面，市电经充电器的转换产生一稳定的直流电压（138VDC）对电池充电。
当市电中断时，电池开始放电，电池电压经升压器升压后将其提升并稳压于 1438.5BDC（升压器的主要作用是使逆变工作电压不会随电池电压的变化而变化，以维持正常工作） ，再经升压型转换电路将 138V 提升至CHGR.REC.P.F.C. AC-DCLOAD.IUN. DC-ACCHGR. AC-DC880ST DC-DCCNUT DC-DC山特 UPS 原理360VDC，继续供逆变器工作，使交流输出不致中断。
